9 Installation de l'unité
9.4.2 Transformation du raccordement
concentrique de 60/100 en un
raccordement à double tuyau

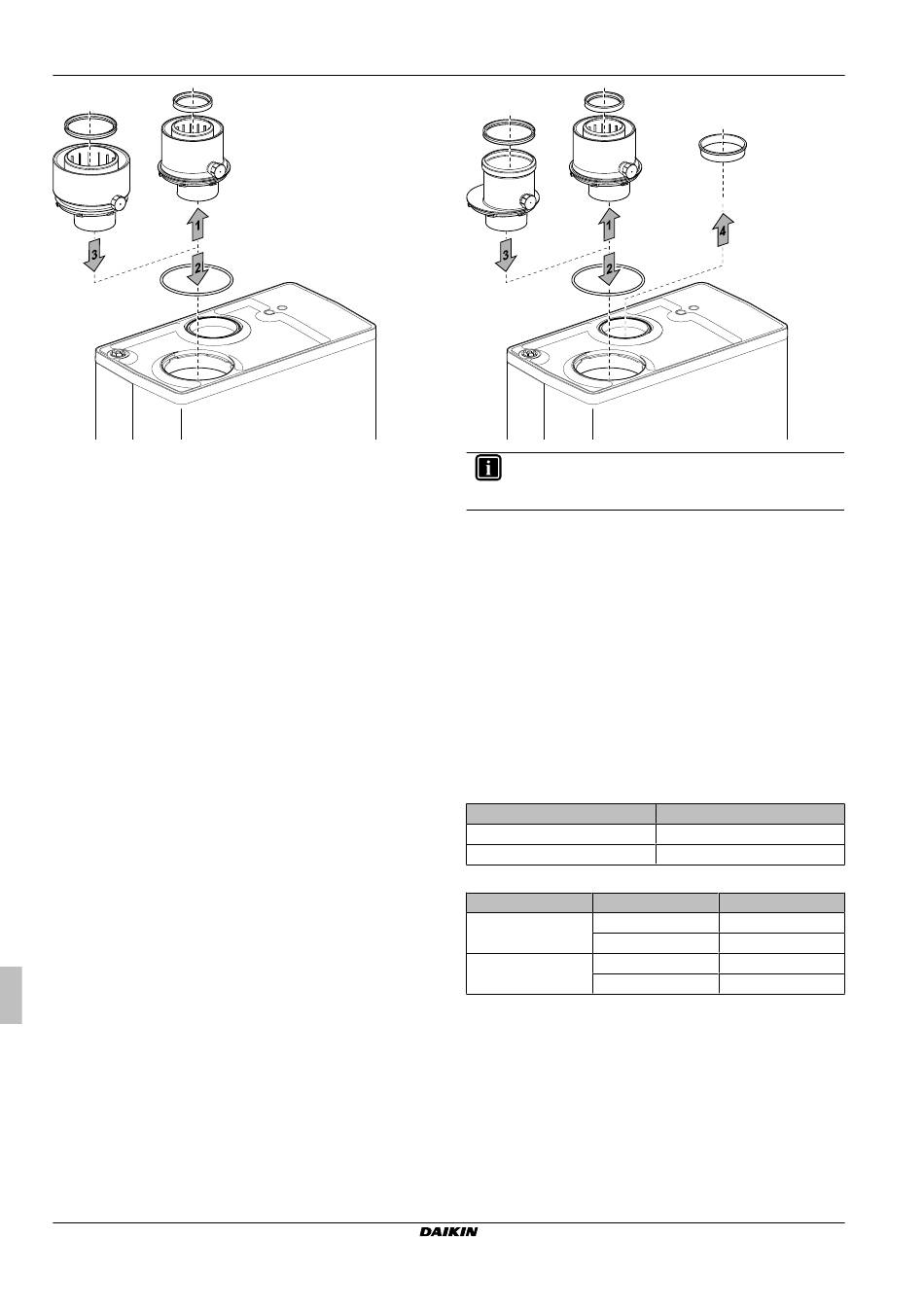

Le raccord concentrique Ø60/100 peut être remplacé par un raccord
à double tuyau de 2× Ø80 à l'aide d'un adaptateur.
1 Retirez le raccordement concentrique du tuyau d'alimentation
en air et du gaz de combustion, situé au-dessus de la
chaudière à gaz, en le tournant dans le sens anti-horaire.
2 Retirez le joint torique du tuyau concentrique et passez-le
autour de la bride de l'adaptateur à double tuyau de Ø80.
3 Placez le raccordement du gaz de combustion (Ø80) au-dessus
de l'appareil et tournez-le dans le sens horaire jusqu'à ce que
les points de mesure des ergots soient face à face. Le joint
d'étanchéité intégral garantit un raccordement hermétique.
4 Retirez le couvercle du raccord d'alimentation en air. Veiller à
raccorder correctement l'entrée de l'air. Il est INTERDIT
d'installer un système dépendant de l'air de la pièce.
5 Placez soigneusement les tuyaux destinés à l'alimentation en
air et au gaz de combustion dans l'orifice d'entrée d'air et
l'adaptateur de gaz de combustion de l'unité. Les joints intégrés
assurent une bonne étanchéité à l'air. Veuillez vous en assurer
que les raccordements ne sont pas mélangés.
6 Vérifiez le raccordement du tuyau de conduit de fumée interne
et du collecteur de condensat. Veillez à ce qu'ils soient
correctement raccordés.
Manuel d'installation et de fonctionnement
108
INFORMATION
Suivez attentivement les consignes telles qu'elles sont
décrites dans le kit d'adaptation.
9.4.3 Calcul de la longueur totale de la
tuyauterie
Lorsque la résistance du tuyau du gaz de combustion et
d'alimentation en air augmente, la puissance de l'appareil diminue.
La réduction maximum autorisée pour la puissance est de 5%.
La résistance du tuyau d'alimentation en air et du gaz de combustion
dépend de:
▪ sa longueur,
▪ son diamètre,
▪ tous les composants (coudes, tuyaux pliés, etc.).
La longueur de tuyau totale autorisée pour l'alimentation en air et le
gaz de combustion est indiquée pour chaque catégorie d'appareil.
Longueur équivalente pour une installation concentrique
(60/100)
Pli à 90°
Pli à 45°
Longueur équivalente pour une installation à double conduit
R/D=1 Pli à 90°
Pli à 45°
R/D=0,5 Coude de 90°
Coude de 45°
Pompe à chaleur hybride Daikin Altherma hybrid – module de la
Longueur (m)
1,5
1
Longueur (m)
2 m
1 m
4 m
2 m
EHYKOMB33AA
chaudière à gaz
