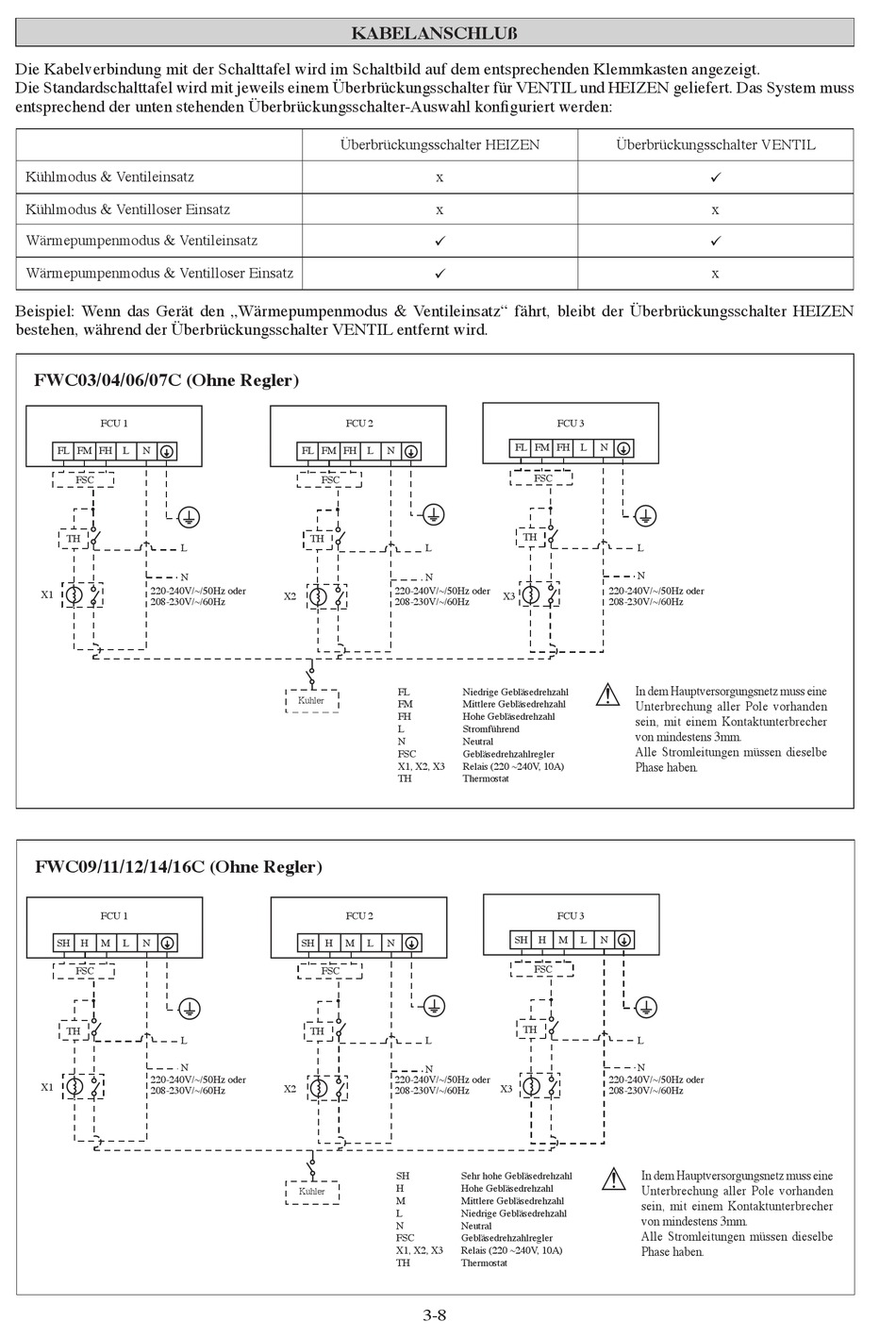

Kabelanschluß - Daikin C Serie Installationsanleitung

Die Kabelverbindung mit der Schalttafel wird im Schaltbild auf dem entsprechenden Klemmkasten angezeigt.
Die Standardschalttafel wird mit jeweils einem Überbrückungsschalter für VENTIL und HEIZEN geliefert. Das System muss
entsprechend der unten stehenden Überbrückungsschalter-Auswahl konfi guriert werden:
Kühlmodus & Ventileinsatz
Kühlmodus & Ventilloser Einsatz
Wärmepumpenmodus & Ventileinsatz
Wärmepumpenmodus & Ventilloser Einsatz
Beispiel: Wenn das Gerät den „Wärmepumpenmodus & Ventileinsatz" fährt, bleibt der Überbrückungsschalter HEIZEN
bestehen, während der Überbrückungsschalter VENTIL entfernt wird.
FWC03/04/06/07C (Ohne Regler)
FCU 1
FL FM FH L N
FSC
TH
L
N
220-240V/~/50Hz oder
X1
208-230V/~/60Hz
FWC09/11/12/14/16C (Ohne Regler)
FCU 1
SH H M L N
FSC
TH
L
N
220-240V/~/50Hz oder
X1
208-230V/~/60Hz
KABELANSCHLUß
Überbrückungsschalter HEIZEN
x
x
¸
¸
FCU 2
FL FM FH L N
FSC
TH
L
N
220-240V/~/50Hz oder
X2
208-230V/~/60Hz
FL
Kühler
FM
FH
L
N
FSC
X1, X2, X3
TH
FCU 2
SH H M L N
FSC
TH
L
N
220-240V/~/50Hz oder
X2
208-230V/~/60Hz
SH
H
Kühler
M
L
N
FSC
X1, X2, X3
TH
3-8
Überbrückungsschalter VENTIL
FCU 3
FL FM FH L N
FSC
TH
220-240V/~/50Hz oder
X3
208-230V/~/60Hz
!
Niedrige Gebläsedrehzahl
Mittlere Gebläsedrehzahl
Hohe Gebläsedrehzahl
Stromführend
Neutral
Gebläsedrehzahlregler
Relais (220 ~240V, 10A)
Thermostat
FCU 3
SH H M L N
FSC
TH
220-240V/~/50Hz oder
X3
208-230V/~/60Hz
!
Sehr hohe Gebläsedrehzahl
Hohe Gebläsedrehzahl
Mittlere Gebläsedrehzahl
Niedrige Gebläsedrehzahl
Neutral
Gebläsedrehzahlregler
Relais (220 ~240V, 10A)
Thermostat
¸
x
¸
x
L
N
In dem Hauptversorgungsnetz muss eine
Unterbrechung aller Pole vorhanden
sein, mit einem Kontaktunterbrecher
von mindestens 3mm.
Alle Stromleitungen müssen dieselbe
Phase haben.
L
N
In dem Hauptversorgungsnetz muss eine
Unterbrechung aller Pole vorhanden
sein, mit einem Kontaktunterbrecher
von mindestens 3mm.
Alle Stromleitungen müssen dieselbe
Phase haben.
