3.

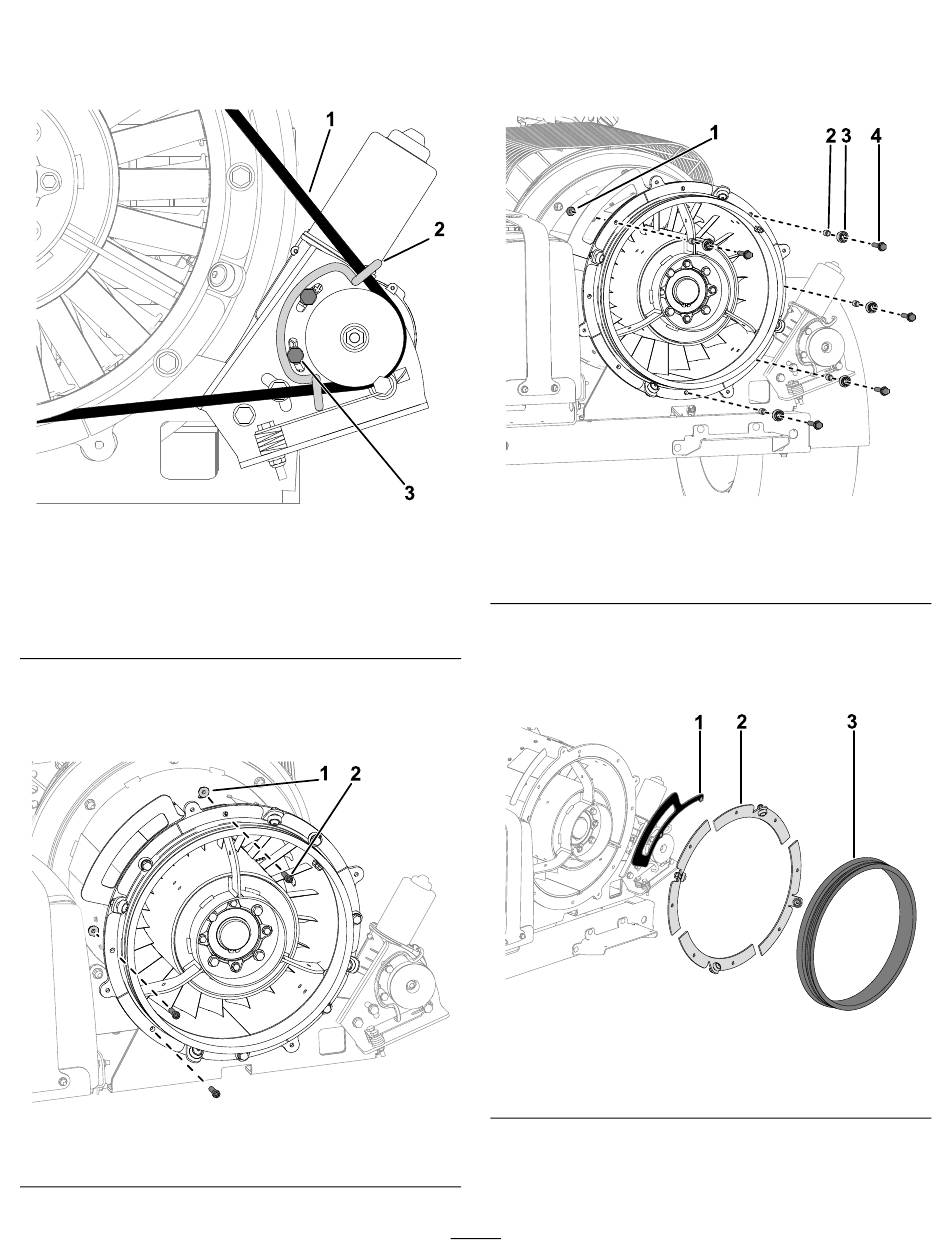

Lösen Sie die beiden Schrauben (¼" x 1⅝") und
die beiden Bundmuttern (¼"), mit denen der
Riemenschutz an der Motorhalterung befestigt
ist. Ziehen Sie den Keilriemen hinter dem Schutz
ab und nehmen Sie ihn von der Maschine ab.
Die Komponenten in dieser Abbildung variieren je nach
1. Keilriemen
2. Riemenschutzvorrichtung
4.
An Modellen mit kleinen Rillenkugellagern:
Entfernen Sie die drei Schrauben (5/16" x 1")
und drei Muttern (5/16"), mit denen die
Lagerträger am Außengehäuse befestigt sind.
1. Mutter (5/16-18")
Bild 2
Modell
3. Schraube (¼" x 1⅝")
Bild 3
2. Schraube (5/16-18 x 1")
5.
An Modellen mit kleinen Rillenkugellagern:
Entfernen Sie die fünf Schrauben (5/16" x 1¾"),
fünf Rillenkugellager, fünf Distanzstücke (5/16")
und fünf Bundmuttern (5/16"), mit denen die
Lagerträger am Außengehäuse befestigt sind.
g384582
1. Bundmutter (5/16")
2. Distanzstück (5/16")
6.
An Modellen mit kleinen Rillenkugellagern:
Entfernen Sie die Riemenscheibe der Düse, die
vier Lagerträger und die Drehanzeige aus dem
Außengehäuse.
1. Drehanzeige
2. Lagerträger
g384583
7.
An Modellen mit vier großen Rollenlagern:
Entfernen Sie die Befestigungselemente,
4
Bild 4
3. Rillenkugellager
4. Schraube (5/16" x 1¾")
Bild 5
3. Riemenscheibe der Düse
g384584
g384585
