multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo

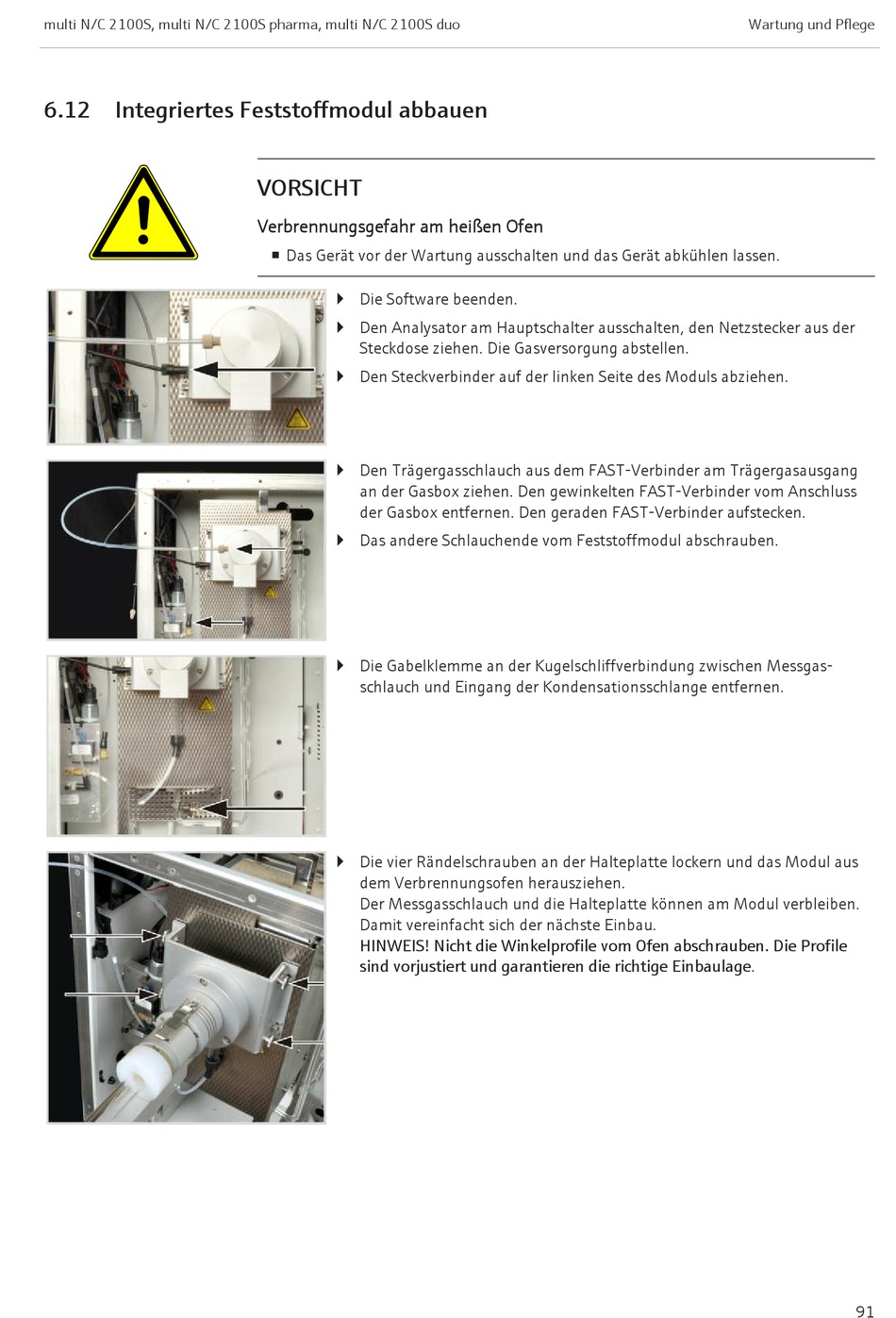

6.12 Integriertes Feststoffmodul abbauen
VORSICHT
Verbrennungsgefahr am heißen Ofen
¡ Das Gerät vor der Wartung ausschalten und das Gerät abkühlen lassen.
} Die Software beenden.
} Den Analysator am Hauptschalter ausschalten, den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung abstellen.
} Den Steckverbinder auf der linken Seite des Moduls abziehen.
} Den Trägergasschlauch aus dem FAST-Verbinder am Trägergasausgang
an der Gasbox ziehen. Den gewinkelten FAST-Verbinder vom Anschluss
der Gasbox entfernen. Den geraden FAST-Verbinder aufstecken.
} Das andere Schlauchende vom Feststoffmodul abschrauben.
} Die Gabelklemme an der Kugelschliffverbindung zwischen Messgas-
schlauch und Eingang der Kondensationsschlange entfernen.
} Die vier Rändelschrauben an der Halteplatte lockern und das Modul aus
dem Verbrennungsofen herausziehen.
Der Messgasschlauch und die Halteplatte können am Modul verbleiben.
Damit vereinfacht sich der nächste Einbau.
HINWEIS! Nicht die Winkelprofile vom Ofen abschrauben. Die Profile
sind vorjustiert und garantieren die richtige Einbaulage.
Wartung und Pflege
91
