multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo
6.4
Pumpschlauch wechseln

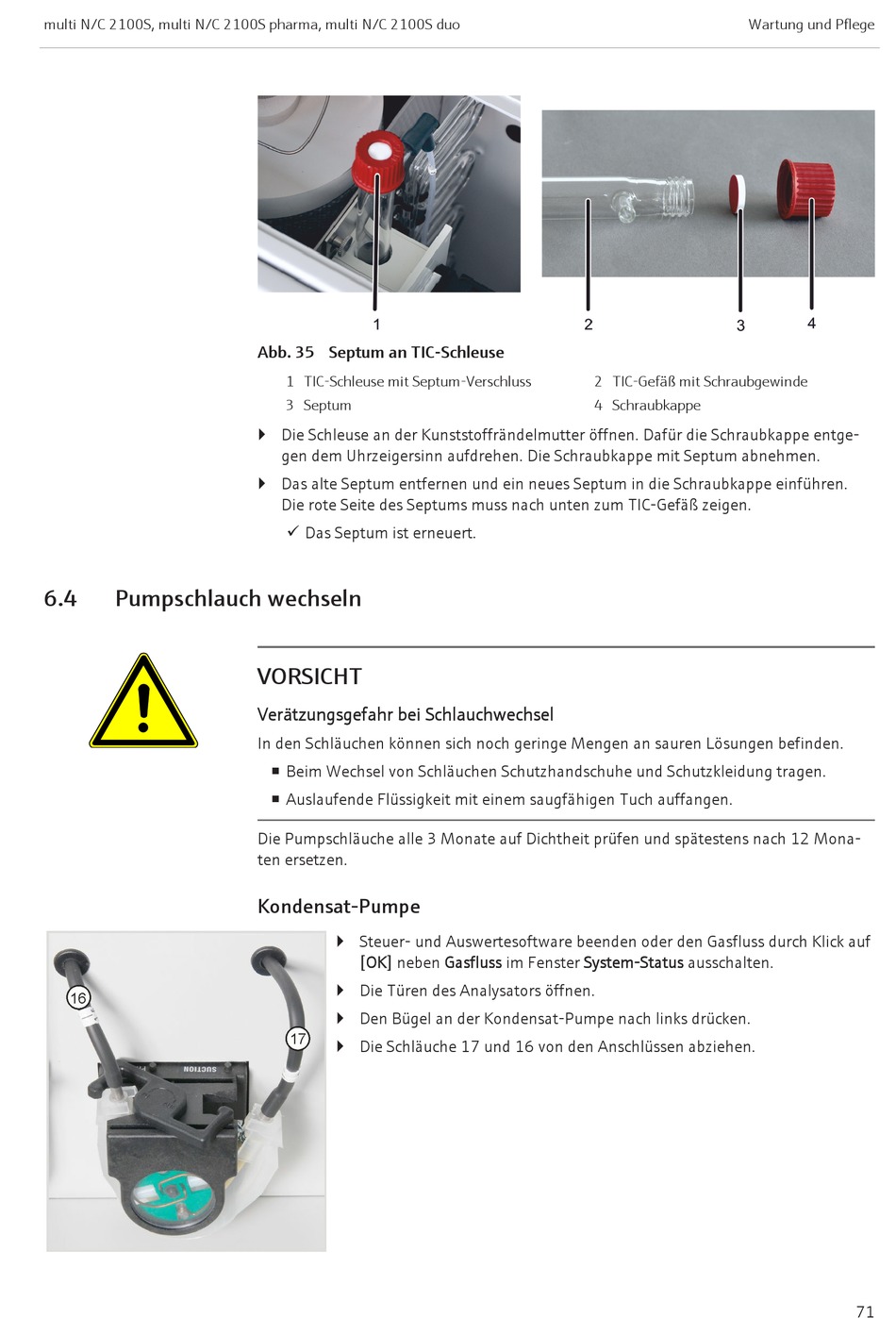

Abb. 35 Septum an TIC-Schleuse
1 TIC-Schleuse mit Septum-Verschluss
3 Septum
} Die Schleuse an der Kunststoffrändelmutter öffnen. Dafür die Schraubkappe entge-
gen dem Uhrzeigersinn aufdrehen. Die Schraubkappe mit Septum abnehmen.
} Das alte Septum entfernen und ein neues Septum in die Schraubkappe einführen.
Die rote Seite des Septums muss nach unten zum TIC-Gefäß zeigen.
ü Das Septum ist erneuert.
VORSICHT
Verätzungsgefahr bei Schlauchwechsel
In den Schläuchen können sich noch geringe Mengen an sauren Lösungen befinden.
¡ Beim Wechsel von Schläuchen Schutzhandschuhe und Schutzkleidung tragen.
¡ Auslaufende Flüssigkeit mit einem saugfähigen Tuch auffangen.
Die Pumpschläuche alle 3 Monate auf Dichtheit prüfen und spätestens nach 12 Mona-
ten ersetzen.
Kondensat-Pumpe
} Steuer- und Auswertesoftware beenden oder den Gasfluss durch Klick auf
[OK] neben Gasfluss im Fenster System-Status ausschalten.
} Die Türen des Analysators öffnen.
} Den Bügel an der Kondensat-Pumpe nach links drücken.
} Die Schläuche 17 und 16 von den Anschlüssen abziehen.
Wartung und Pflege
2 TIC-Gefäß mit Schraubgewinde
4 Schraubkappe
71
