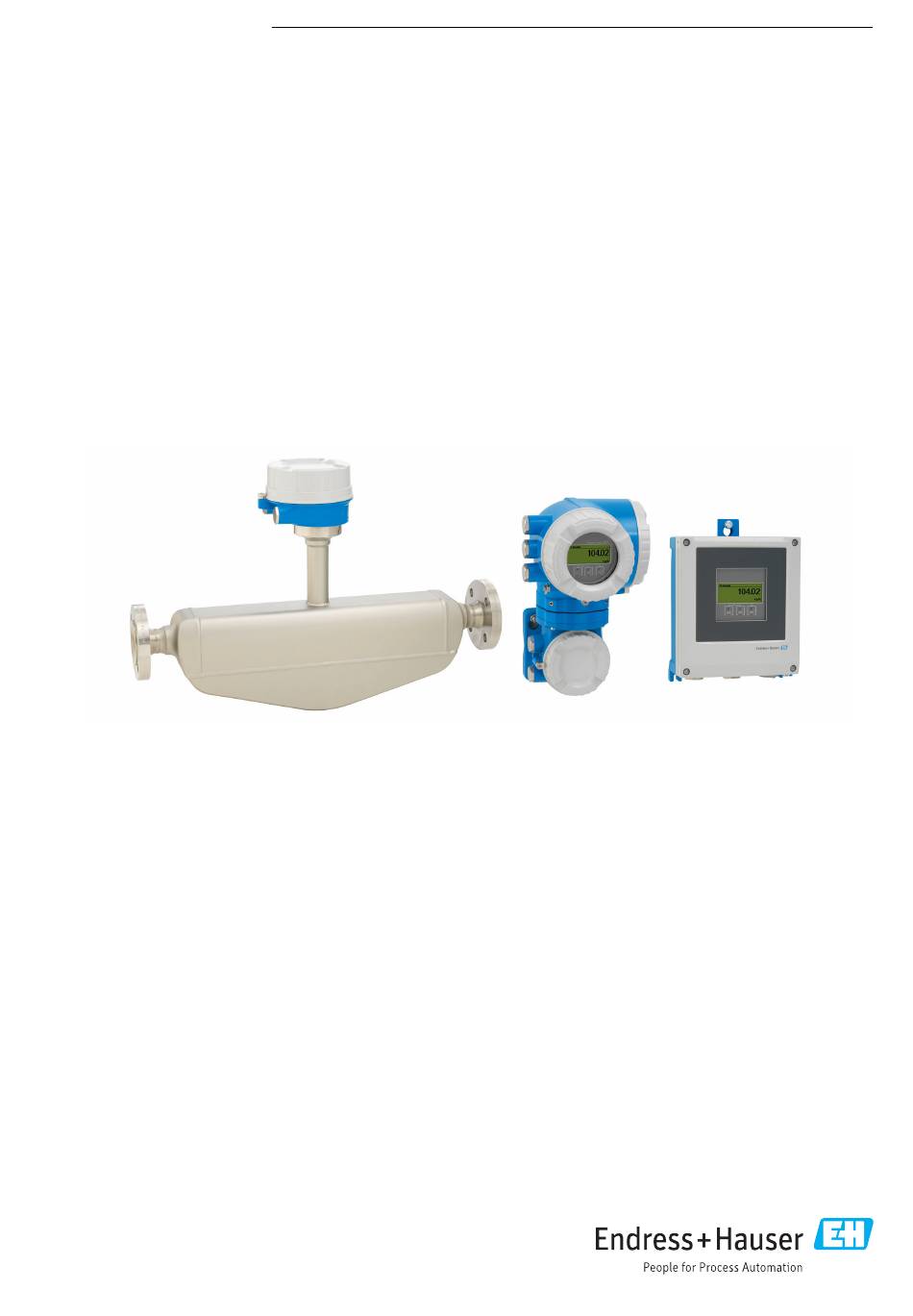

Seite 1 Products Solutions Services TI01283D/06/DE/07.22-00 71551585 2022-08-01 Technische Information Proline Promass H 500 Coriolis-Durchflussmessgerät Chemisch beständiges Einrohr-Messgerät als Getrenntausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Max. Sicherheit bei chemisch aggressiven Medien –...
Seite 2: Inhaltsverzeichnis
Proline Promass H 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 66 Symbole .
Seite 3 Proline Promass H 500 Bestellinformationen ..... . 109 Anwendungspakete ..... . . 109 Diagnosefunktionalität .
Seite 4: Hinweise Zum Dokument
Proline Promass H 500 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass H 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Dichtemessung
Proline Promass H 500 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.
Seite 7: Messeinrichtung
Proline Promass H 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungska- bel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...
Seite 8: Gerätearchitektur
Proline Promass H 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...
Seite 9: Gerätespezifische It-Sicherheit
Proline Promass H 500 Sicherheit IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanismen, um es gegen ver- sehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und des- sen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
Seite 10 Proline Promass H 500 WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle wird durch den Netzwerkschlüssel geschützt. Die WLAN- Authentifizierung des Netzwerkschlüssels ist konform dem Standard IEEE 802.11.
Seite 11 Proline Promass H 500 oder IEEE. Hierzu zählen organisatorische Sicherheitsmaßnahmen wie die Vergabe von Zutrittsbe- rechtigungen und auch technische Maßnahmen wie zum Beispiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB Das Gerät kann in eine Ringtopologie eingebunden werden.
Seite 12: Eingang
Proline Promass H 500 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0 … 2 000 0 …...
Seite 13: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 14 Proline Promass H 500 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv)
Seite 15: Ausgang
Proline Promass H 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …4 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 16 Proline Promass H 500 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 und 4 Optionen für Aus-/Eingang 2 →  15 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓...
Seite 17: Ausgangssignal
Proline Promass H 500 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 18 Proline Promass H 500 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 19 Proline Promass H 500 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 20 Proline Promass H 500 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 21 Proline Promass H 500 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 22 Proline Promass H 500 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 23: Ausfallsignal
Proline Promass H 500 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 24 Proline Promass H 500 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 25: Vor-Ort-Anzeige
Proline Promass H 500 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 26: Ex-Anschlusswerte
Proline Promass H 500 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 27 Proline Promass H 500 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 28: Schleichmengenunterdrückung
Proline Promass H 500 Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien...
Seite 29 Proline Promass H 500 Subscriber VCRs Publisher VCRs Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  114. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11...
Seite 30 Proline Promass H 500 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • https://www.endress.com/download Auf der Produktseite des Geräts: PRODUCTS → Product Finder → Links • https://www.profibus.com Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes •...
Seite 31 Proline Promass H 500 Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung •...
Seite 32 Proline Promass H 500 Device Level Ring (DLR) Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  114. • Zyklische Datenübertragung • Blockmodell • Ein- und Ausgangsgruppen PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3...
Seite 33 Proline Promass H 500 Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Asset Management Software (z.B. FieldCare, Device-...
Seite 34: Energieversorgung
Proline Promass H 500 Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Asset Management Software (z.B. FieldCare, Device-...
Seite 35: Verfügbare Gerätestecker
Proline Promass H 500 EtherNet/IP Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  15.
Seite 36: Pinbelegung Gerätestecker
Proline Promass H 500 Bestellmerkmal "Eingang; Ausgang 1", Option GA "PROFIBUS PA" Bestellmerkmal Kabeleinführung/Anschluss →  40 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – Bestellmerkmal "Eingang; Ausgang 1", Option NA "EtherNet/IP" Bestellmerkmal Kabeleinführung/Anschluss →  40 "Elektrischer Anschluss"...
Seite 37 Proline Promass H 500 PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO...
Seite 38: Versorgungsspannung
Proline Promass H 500  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: •...
Seite 39: Elektrischer Anschluss
Proline Promass H 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 62 61 64 63 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Anschluss Potenzialausgleich (PE) Verbindungskabel ISEM-Kommunikation Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer...
Seite 40: Anschluss Messumformer
Proline Promass H 500 Anschluss Verbindungskabel: Proline 500 Der Anschluss des Verbindungskabels erfolgt über Klemmen. 10 9 A0028197 Anschluss Potenzialausgleich (PE) Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer Verbindungskabel Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer Anschluss Potenzialausgleich (PE) Anschluss Messumformer • Klemmenbelegung →  34 •...
Seite 41 Proline Promass H 500 Anschluss Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Anschluss Potenzialausgleich (PE) Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 42: Anschlussbeispiele
Proline Promass H 500 Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung: PROFINET bzw. EtherNet/IP (RJ45 Stecker) Anschluss an Serviceschnittstelle (CDI-RJ45) Anschluss Potenzialausgleich (PE) Verfügt das Gerät über weitere Ein-/Ausgänge, werden diese parallel über die Kabeleinführung für den Anschluss an die Serviceschnittstelle (CDI-RJ45) geführt.
Seite 43 Proline Promass H 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 44 Proline Promass H 500 PROFIBUS DP A0028765  6 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Seite 45 Proline Promass H 500 EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  51 Messumformer Verbindungskabel zwischen den beiden Messumformern PROFINET A0028767  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer...
Seite 46 Proline Promass H 500 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  51 Messumformer...
Seite 47 Proline Promass H 500 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 48 Proline Promass H 500 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 49 Proline Promass H 500 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 50 Proline Promass H 500 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  22 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 51: Potenzialausgleich
Proline Promass H 500 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 52 Proline Promass H 500 PROFIBUS PA Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A . Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme" (BA00034S) • PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline"...
Seite 53 Proline Promass H 500 FOUNDATION Fieldbus Verdrilltes, abgeschirmtes Zweiaderkabel. Für weitere Hinweise zur Planung und Installation von FOUNDATION Fieldbus Netzwerken: • Betriebsanleitung "FOUNDATION Fieldbus Overview" (BA00013S) • FOUNDATION Fieldbus-Richtlinie • IEC 61158-2 (MBP) Modbus RS485 Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über- tragungsraten eingesetzt werden können.
Seite 54 Proline Promass H 500 A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  54 Messumformer installiert im nicht explosionsgefährdeten Bereich oder explosionsgefährdeten Bereich:...
Seite 55 Proline Promass H 500 Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Dauerbetriebstemperatur Bei fester Verlegung: –50 …...
Seite 56 Proline Promass H 500 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (150 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm • A, B = 0,5 mm...
Seite 57: Überspannungsschutz
Proline Promass H 500 C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Aufbau 6 × 0,38 mm PVC-Kabel mit einzeln abgeschirmten Adern und gemein- samem Kupferschirm Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (60 ft) Kabellängen (lieferbar)
Seite 58: Nullpunktstabilität
Proline Promass H 500 Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,40 0,015 ½ 0,65 0,024 1,80 0,066 1½ 9,00 0,331 14,00 0,514 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite.
Seite 59: Wiederholbarkeit
Proline Promass H 500 Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  60 Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. Massefluss (Gase) ±0,25 % v.M. (Tantal) Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ±...
Seite 60: Einfluss Messstoffdruck
Proline Promass H 500 [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 360 400 A0016615 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 61: Montage
Proline Promass H 500 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ± ½ BaseRepeat MeasValue A0021337...
Seite 62: Einbaulage
Proline Promass H 500 A0028773  22 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 63: Ein- Und Auslaufstrecken
Proline Promass H 500 Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo- sition auf die Messstoffeigenschaften abstimmen. A0028774  23 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer...
Seite 64: Montage Gehäuse Messumformer
Proline Promass H 500 Montage Gehäuse Messum- Messumformer Proline 500 – digital former Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  24 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  25 Maßeinheit mm (in)
Seite 65: Spezielle Montagehinweise
Proline Promass H 500 Messumformer Proline 500 Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht feststehenden Pfosten. ‣ Den Messumformer nur an einen feststehenden Pfosten mit einem stabilen Untergrund montie- ren.
Seite 66: Lebensmitteltauglichkeit
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  68 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  111. Lagerungstemperatur –50 … +80 °C (–58 … +176 °F) Endress+Hauser...
Seite 67: Klimaklasse
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 68: Elektromagnetische Verträglichkeit (Emv)
Proline Promass H 500 Elektromagnetische Verträg- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) • Geräteausführung mit PROFIBUS DP: Erfüllt Emissionsgrenzwerte für Industrie nach EN 50170 lichkeit (EMV) Volume 2, IEC 61784 Für PROFIBUS DP gilt: Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Seite 69: Messstoffdichte
Proline Promass H 500 Nicht isoliert Isoliert Ausführung Tantal (Bestellmerkmal "Mess- 60 °C (140 °F) 150 °C (302 °F) – – 60 °C (140 °F) 150 °C (302 °F) – – rohr Mat.", Option EA) Zirkonium 702 (Bestellmerk- 60 °C (140 °F) 205 °C (401 °F)
Seite 70: Gehäuse Messaufnehmer
Proline Promass H 500 Flanschanschluss nach JIS B2220 [psi] [bar] [°C] [°F] A0027772-DE  33 Mit Flanschwerkstoff 1.4301 (304); Messtoffberührende Teile: Zirkonium 702, Tantal Die Werkstoffbelastungskurven für den Temperaturbereich +150 … +205 °C (+302 … +401 °F) gel- ten ausschließlich für Bestellmerkmal "Messrohr Material", Option TJ Gehäuse Messaufnehmer...
Seite 71: Druckverlust
Proline Promass H 500 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20 … 50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <...
Seite 72: Beheizungsmöglichkeiten
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  112. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 73: Konstruktiver Aufbau
Proline Promass H 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
Seite 74 Proline Promass H 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm] [mm] [mm] [mm] [mm] [mm] [mm] Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm]...
Seite 75 Proline Promass H 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option B "Rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,50 26,5 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Abhängig vom jeweiligen Prozessanschluss Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei"...
Seite 76 Proline Promass H 500 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501): PN 40 1.4301 (304) Bestellmerkmal "Prozessanschluss", Option D2W [mm] [mm] [mm]...
Seite 77 Proline Promass H 500 Flansch in Anlehnung an ASME B16.5: Cl 300 1.4301 (304) Bestellmerkmal "Prozessanschluss", Option ABW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 66,7 4 × Ø15,7 14,2 15,7 66,7 4 × Ø15,7 14,2 15,7 88,9 4 × Ø19,1...
Seite 78 Proline Promass H 500 [mm] [mm] [mm] 84,5 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  35 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  36 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.
Seite 79 Proline Promass H 500 Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  37 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 80: Abmessungen In Us-Einheiten
Proline Promass H 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  39 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 81 Proline Promass H 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor" [in] [in] [in] [in] [in] [in] 6,57 9,13 3,50 7,36 0,94 0,83 Bestellmerkmal "Messumformergehäuse", Option D "Polycarbonat" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
Seite 82 Proline Promass H 500 Anschlussgehäuse Messaufnehmer A0033784 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 0,34 / ³⁄₈ 5,83 3,70 2,13 4,25 10,3 14,5 5,35 3,62 0,34 0,47 / ½...
Seite 83 Proline Promass H 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 4,88 2,68 2,20 4,25 10,1 14,4 4,41 0,33 3,62 ½ 4,88 2,68 2,20 4,25 10,1 14,4...
Seite 84 Proline Promass H 500 Flansch in Anlehnung an ASME B16.5: Cl 150 1.4301 (304) Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] 1½ 4,92 3,87 4 × Ø0,62 0,69 1,61 31,26 5,91 4,75 4 × Ø0,75 0,93...
Seite 85 Proline Promass H 500 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  41 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  42 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.
Seite 86 Proline Promass H 500 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. A0033606  44 Maßeinheit mm (in) Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7)
Seite 87: Gewicht
Proline Promass H 500 70 (2.8) A0033597  46 Maßeinheit mm (in) Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Messumformer • Proline 500 – digital Polycarbonat: 1,4 kg (3,1 lbs) • Proline 500 – digital Aluminium: 2,4 kg (5,3 lbs) •...
Seite 88 Proline Promass H 500 Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Messumformergehäuse": • Option A "Alu, beschichtet": Glas •...
Seite 89 Proline Promass H 500 Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: • Bestellmerkmal "Messumformergehäuse": •...
Seite 90: Prozessanschlüsse
Proline Promass H 500 Dichtungen Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt •...
Seite 91: Sprachen
Proline Promass H 500 Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Rus- sisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Vietnamesisch, Tschechisch, Schwedisch • Via Webbrowser Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Rus- sisch, Türkisch, Chinesisch, Japanisch, Vietnamesisch, Tschechisch, Schwedisch...
Seite 92 Proline Promass H 500 A0028747  49 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 93 Proline Promass H 500 A0028837  51 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
Seite 94 Proline Promass H 500 A0028838  53 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
Seite 95 Proline Promass H 500 Sterntopologie A0032078  55 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 96 Proline Promass H 500 Sterntopologie A0026545  57 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 97: Serviceschnittstelle
Proline Promass H 500 Via APL-Netzwerk A0046117  59 Möglichkeiten der Fernbedienung via APL-Netzwerk Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet-Switch, z.B. Scalance X204 (Siemens) Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z. B. FieldCare oder DeviceCare mit PROFINET COM DTM oder SIMATIC PDM mit FDI-Pack-...
Seite 98 Proline Promass H 500 Messumformer Proline 500 – digital open press A0029163  60 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod-...
Seite 99: Netzwerk Integration
Proline Promass H 500 A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 100: Unterstützte Bedientools
Proline Promass H 500 Mit dem optionalen Anwendungspaket OPC-UA-Server kann das Gerät über die Serviceschnittstelle (CDI-RJ45 und WLAN) in ein Ethernet-Netzwerk eingebunden werden und mit OPC-UA Clienten kommunizieren. Bei dieser Verwendung ist auf die IT-Sicherheit zu achten. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de):...
Seite 101: Webserver
Proline Promass H 500 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  113 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien:...
Seite 102: Zusatzinformationen Speicherkonzept
Proline Promass H 500 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: Nennweite Daten • Sicherung eines Parameterdatensatzes „Extended HistoROM“)
Seite 103: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 104 Proline Promass H 500 Ex ia Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II(1)G [Ex ia] IIC II1/2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II(1)G [Ex ia] IIC II2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II3(1)G Ex ec [ia Ga] IIC T5…T4 Gc...
Seite 105 Proline Promass H 500 Ex tb Messumformer Messaufnehmer [AEx / Ex ia ] IIIC Zone 21 AEx/ Ex ia tb IIIC T** °C Db Proline 500 ATEX/IECEx Aktuell sind die folgenden Ex-Ausführungen lieferbar: Ex db eb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart...
Seite 106: Funktionale Sicherheit
Proline Promass H 500 NI (Ex nA) Messumformer Messaufnehmer Class I Division 2 Groups ABCD Ex de Messumformer Messaufnehmer Class I, Zone 1 AEx/ Ex de ia IIC T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIC T6…T1 Gb Class I, Zone 1 AEx/ Ex de ia IIB T6…T4 Gb...
Seite 107: Zertifizierung Foundation Fieldbus
Proline Promass H 500 Zertifizierung FOUNDATION FOUNDATION Fieldbus Schnittstelle Fieldbus Das Messgerät ist von der FieldComm Group zertifiziert und registriert. Das Gerät erfüllt alle Anfor- derungen der folgenden Spezifikationen: • Zertifiziert gemäß FOUNDATION Fieldbus H1 • Interoperability Test Kit (ITK), Revisionsstand 6.2.0 (Zertifikat auf Anfrage erhältlich) •...
Seite 108: Funkzulassung
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 109: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 110: Konzentrationsmessung
Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 111: Gerätespezifisches Zubehör
Proline Promass H 500 Gerätespezifisches Zubehör Zum Messumformer Zubehör Beschreibung Messumformer Messumformer für den Austausch oder für die Lagerhaltung. Über den Bestellcode • Proline 500 – digital können folgende Spezifikationen angegeben werden: • Proline 500 • Zulassungen • Ausgang • Eingang •...
Seite 112: Kommunikationsspezifisches Zubehör
Heizmantel Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten.  Sonderdokumentation SD02157D Kommunikationsspezifisches Zubehör Beschreibung Zubehör...
Seite 113: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 114: Systemkomponenten
Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 115: Geräteabhängige Zusatzdokumentation
Proline Promass H 500 Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485 EtherNet/IP PROFINET net-APL Promass 500 GP01060D GP01096D GP01061D GP01137D GP01062D GP01120D GP01121D GP01173D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Seite 116: Eingetragene Marken
Proline Promass H 500 Inhalt Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus PROFINET EtherNet/IP PROFINET TION Field- RS485 mit Ether- net-APL Konzentrationsmes- SD01645D SD01709D SD01711D SD02213D SD01710D SD02007D SD02006D SD02736D sung Gas Fraction Handler SD02584D – – – SD02584D SD02584D –...

Endress+Hauser Proline Promass H 500 Technische Information
