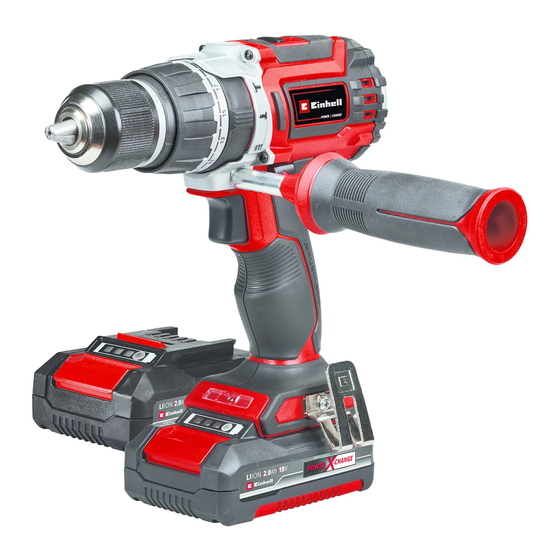

EINHELL TP-CD 18/60 Li BL Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Akkuschrauber
  5. TP-CD 18/60 Li BL
  6. Originalbetriebsanleitung

EINHELL TP-CD 18/60 Li BL Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
