KA01286D/06/DE/02.22-00
71574354
2022-08-01
Products

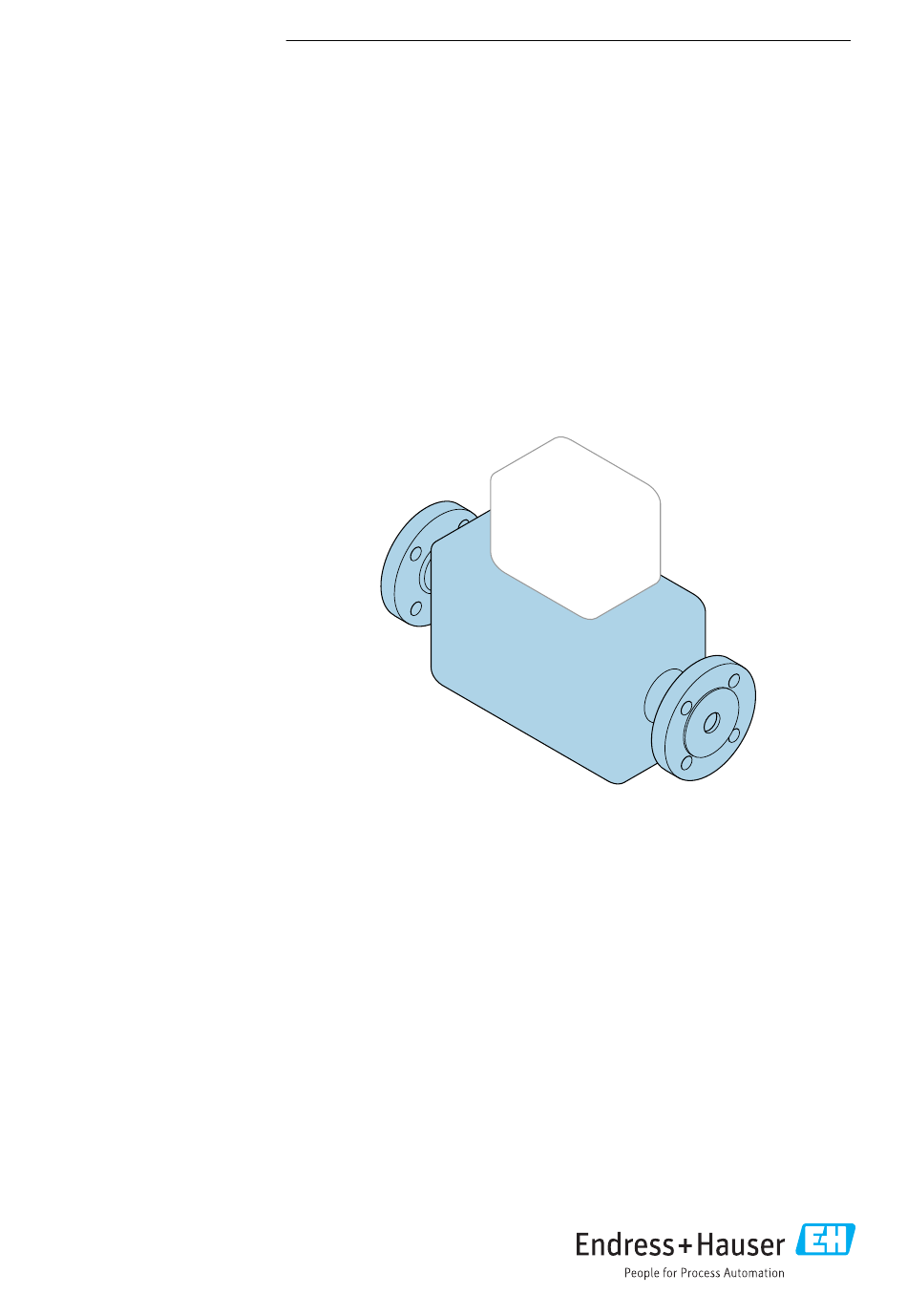

Kurzanleitung
Durchflussmessgerät
Proline Promass P
Coriolis-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Teil 1 von 2: Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Teil 2 von 2: Messumformer → 3.
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass P
Inhaltszusammenfassung für Endress+Hauser Proline Promass P
- Seite 1 Services KA01286D/06/DE/02.22-00 71574354 2022-08-01 Kurzanleitung Durchflussmessgerät Proline Promass P Coriolis-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Teil 1 von 2: Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Teil 2 von 2: Messumformer → 3.
- Seite 2 Durchflussmessgerät Proline Promass P Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Durchflussmessgerät Proline Promass P Kurzanleitung Durchflussmessgerät Kurzanleitung Durchflussmessgerät Das Gerät besteht aus einem Messumformer und einem Messaufnehmer. Die Inbetriebnahme dieser beiden Komponenten werden in zwei getrennten Kurzanleitungen beschrieben, die zusammen die Kurzanleitung des Durchflussmessgeräts bilden: • Kurzanleitung Teil 1: Messaufnehmer •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Durchflussmessgerät Proline Promass P Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole . -
Seite 5: Hinweise Zum Dokument
Durchflussmessgerät Proline Promass P Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 6: Symbole In Grafiken
Grundlegende Sicherheitshinweise Durchflussmessgerät Proline Promass P Symbol Bedeutung Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Anschluss Potenzialausgleich wird mit dem Versorgungsnetz verbun- den. -
Seite 7: Bestimmungsgemäße Verwendung
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 8: Arbeitssicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Des Weiteren erfüllt das Gerät die gesetzlichen Anforderungen der anwendbaren UK-Rechts- verordnungen (Statutory Instruments). -
Seite 9: It-Sicherheit
Durchflussmessgerät Proline Promass P Warenannahme und Produktidentifizierung IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren. -
Seite 10: Produktidentifizierung
Briefumschlag mit bei- gelegten Dokumenten vorhanden? Beigelegtes Sicherheits- datenblatt vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operations App verfügbar. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •... -
Seite 11: Lagerung Und Transport
Durchflussmessgerät Proline Promass P Lagerung und Transport Order code: Ser. no.: Ext. ord. cd.: Order code: Ser. no.: Ext. ord. cd.: A0030196 1 Beispiel für ein Typenschild Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) 2-D-Matrixcode (QR-Code) Detaillierte Angaben zur Aufschlüsselung der Typenschildangaben: Betriebsanleitung... -
Seite 12: Messgeräte Ohne Hebeösen
Lagerung und Transport Durchflussmessgerät Proline Promass P A0029252 Auf Prozessanschlüssen montierte Schutzscheiben oder -kappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. 4.2.1 Messgeräte ohne Hebeösen WARNUNG Schwerpunkt des Messgeräts liegt über den Aufhängepunkten der Tragriemen Verletzungsgefahr durch abrutschendes Messgerät! -
Seite 13: Montage
Durchflussmessgerät Proline Promass P Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder- lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 5.1.1 Montageposition Montageort A0028772 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. - Seite 14 Montage Durchflussmessgerät Proline Promass P A0028773 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen.
- Seite 15 Durchflussmessgerät Proline Promass P Montage Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben Ausnahme: → 3, 15 A0015589 Horizontale Einbaulage Messumformer unten Ausnahme: → 3, 15 A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
-
Seite 16: Anforderungen Aus Umgebung Und Prozess
Montage Durchflussmessgerät Proline Promass P Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen → 16. A0029322 A0029323 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"... - Seite 17 Durchflussmessgerät Proline Promass P Montage Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: • Ausführung mit Halsverlängerung für Isolation (Promass 100, 300, 500): Bestellmerkmal "Sensoroption", Option CG mit einer Halsrohrlänge von 105 mm (4,13 in).
-
Seite 18: Spezielle Montagehinweise
Montage Durchflussmessgerät Proline Promass P HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhanden ist. - Seite 19 Durchflussmessgerät Proline Promass P Montage A0016583 Exzentrischer Clamp-Anschluss Hinweisschild "Oben" kennzeichnet welche Seite oben ist Bei DN 8…25(3/8…1"): Gefälle: ca. 2% oder 21 mm/m (0.24 in/ft); bei DN 40…50(1½…2"): Gefälle ca. 2° oder 35 mm/m (0.42 in/ft) Messumformer Linie auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
-
Seite 20: Nullpunktverifikation Und Nullpunktjustierung
Montage Durchflussmessgerät Proline Promass P [mm] [in] [mm] [in] [mm] [in] [mm] [in] ³⁄₈ 11,73 ½ 15,83 21,34 1 ½ 25,91 36,5 1,44 30,39 44,1 1,74 2,95 Nullpunktverifikation und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen . -
Seite 21: Montagekontrolle
Durchflussmessgerät Proline Promass P Entsorgung Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun- gen nicht nach oben weisen. A0029263 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") •... -
Seite 22: Messgerät Entsorgen
Entsorgung Durchflussmessgerät Proline Promass P WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Mess- gerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicherheitshin- weise beachten. - Seite 24 *71574354* 71574354 www.addresses.endress.com...
