TI00080D/06/DE/14.15
71240749
Das Durchflussmessgerät für Betankungs- und Entladungsanwendungen mit
einfacher Systemintegration
Anwendungsbereiche
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Messstofftemperatur bis +125 °C (+257 °F)
• Genaue Messung von Flüssiggasen in Betankungs- und Entla-
dungsanwendungen
Geräteeigenschaften
• Durchflussraten bis 45000 kg/h (164 lb/min)
D: Durchflussraten bis 180000 kg/h (6600 lb/min)
• Volumenberechnung nach API Tabelle 53
• Weltweite Eichzulassungen
• Robustes, ultrakompaktes Messumformergehäuse
• Impulsausgang und Modbus RS485
• Messumformer für den Eichbetrieb
Products
Technische Information

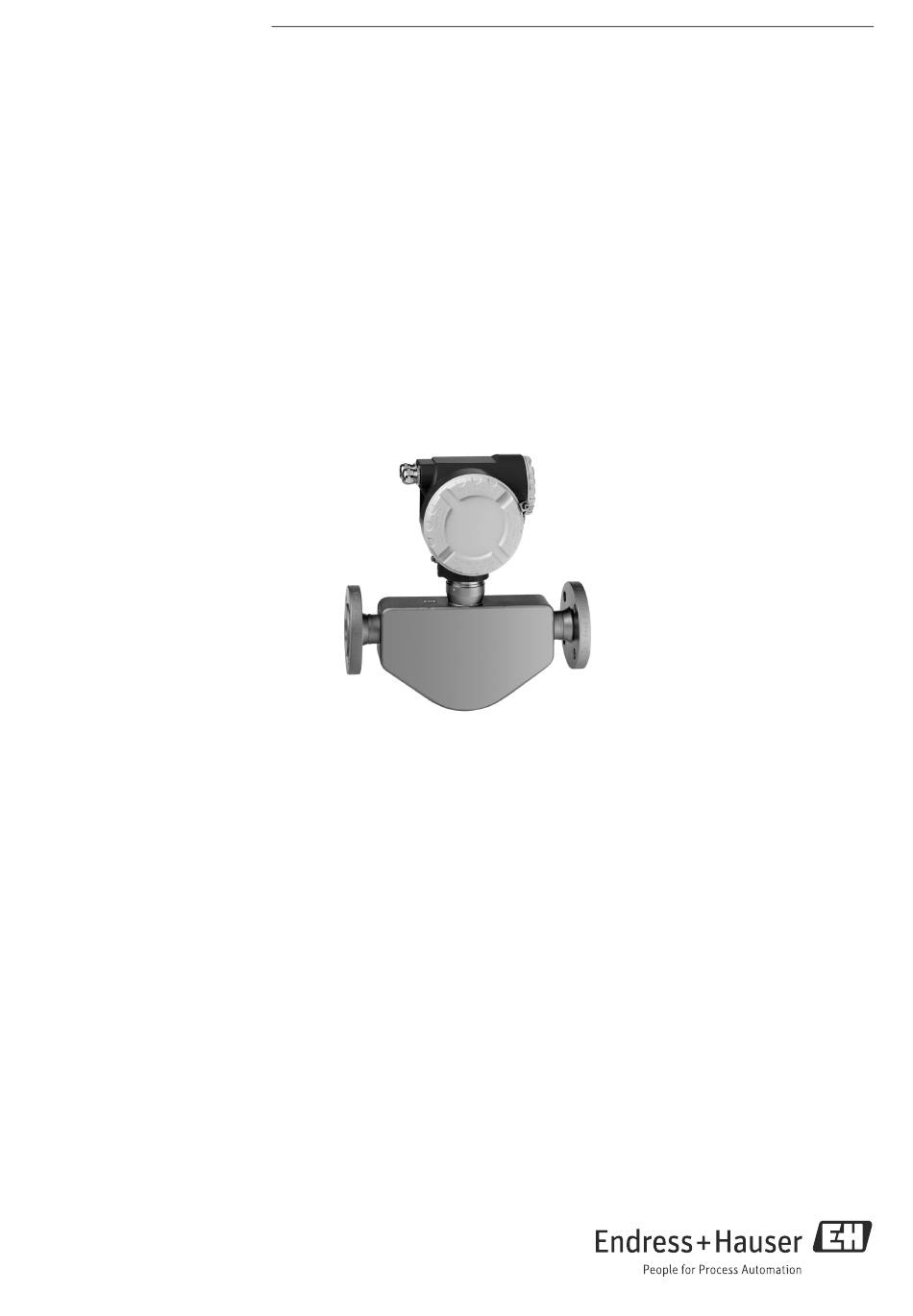

LPGmass
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Hervorragende Betriebssicherheit - zuverlässig unter extre-
men Umgebungsbedingungen
• Weniger Prozessmessstellen - multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage - keine Ein-/Auslaufstrecken
• Einfache Bedienung - reduziert auf die Anwendungsanforde-
rungen
• Schnelle Inbetriebnahme - vorkonfigurierte Geräte
• Automatische Datenwiederherstellung im Servicefall
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser LPGmass
Inhaltszusammenfassung für Endress+Hauser LPGmass
- Seite 1 Products Solutions Services TI00080D/06/DE/14.15 71240749 Technische Information LPGmass Coriolis-Durchflussmessgerät Das Durchflussmessgerät für Betankungs- und Entladungsanwendungen mit einfacher Systemintegration Anwendungsbereiche Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Hervorragende Betriebssicherheit - zuverlässig unter extre- stoffeigenschaften wie Viskosität und Dichte men Umgebungsbedingungen •...
-
Seite 2: Inhaltsverzeichnis
LPGmass Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Prozessanschlüsse ........24 Oberflächenrauhigkeit . -
Seite 3: Arbeitsweise Und Systemaufbau
LPGmass Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · Δm (v · ω) = Corioliskraft Δm = bewegte Masse... -
Seite 4: Messeinrichtung
LPGmass Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer, sie bilden eine mechanische Einheit. Messeinrichtung • Ohne Vor-Ort-Bedienung • Konfiguration über Modbus RS485 sowie "FieldCare" • Messstoffdruckgrenze max. 100 bar (1450 psi) (abhängig vom Prozessan- schluss) • Umgebungstemperatur: –40…+60 °C (–40…+140 °F) -
Seite 5: Ausfallsignal
LPGmass Modbus Schnittstelle • Modbus Gerätetyp: Slave • Adressbereich: 1…247 • Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23 • Broadcast: unterstützt mit den Funktionscodes 06, 16, 23 • Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485 • Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud •... -
Seite 6: Elektrischer Anschluss
LPGmass Elektrischer Anschluss 27 26 25 24 23 22 2 (L-) (L+) A0006923 Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm² (14 AWG) Ansicht A Sicherheitskralle Deckel Klemmenanschlussraum Signalkabel: Klemmen Nr. 22…27 (Schirm für Modbus RS485 ist obligatorisch; Schirm für Impuls-/ Frequenz- und Statusaus- gänge ist nicht erforderlich aber empfehlenswert) -
Seite 7: Maximale Messabweichung
LPGmass Maximale Messabweichung v.M. = vom Messwert Massefluss: ±0,2% ± [(Nullpunktstabilität ÷ Messwert) · 100]% v. M. Volumenfluss: ±0,3% ± [(Nullpunktstabilität ÷ Messwert) · 100]% v. M. Dichte ±20 kg/m (±0,02 SGU) Temperatur ±0,5 °C ± 0,005 · T °C (±1 °F ± 0,003 · (T - 32) °F) Nullpunktstabilität... -
Seite 8: Einfluss Messstofftemperatur
LPGmass Volumenfluss: ±0,15% ± [½ · (Nullpunktstabilität ÷ Messwert) · 100]% v. M. Dichte ±10 kg/m (±0,01 SGU) Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Einfluss Messstoff- Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstem- temperatur peratur, beträgt die Messabweichung typisch ±0,0003% vom Endwert / °C. -
Seite 9: Umgebung
LPGmass Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen darüber angebrachten Aufkleber gekennzeichnet. Ein Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar. Weitere Prozessrelevante Informationen (→... -
Seite 10: Druck-Temperatur-Kurven
LPGmass Druck-Temperatur-Kurven Flansch in Anlehnung an EN 1092-1 (DIN 2501, DIN 2512 N) Anschlusswerkstoff: 1.4404 (F316/F316L) [psi] [bar] PN 40 [°C] 300 [°F] A0023189-DE Flansch in Anlehnung an ASME B16.5 Anschlusswerkstoff: 1.4404 (F316/F316L) [psi] [bar] Class 300 Class 150 -40 -20 0 20 40 60 80 100120140 [°C] [°F]... -
Seite 11: Berstscheibe
LPGmass Tri-Clamp, DIN 11866 Reihe C Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Einsatz- grenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie unter 16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht im Lieferumfang enthalten. -
Seite 12: Konstruktiver Aufbau
LPGmass Konstruktiver Aufbau Bauform, Maße Abmessungen Feldgehäuse Kompaktausführung → 13 Prozessanschlüsse in SI-Einheiten Flansch in Anlehnung an EN 1092-1 (DIN 2501, DIN 2512 N), PN 40 → 14 Flansch in Anlehnung an ASME B16.5, CI 150 → 15 Flansch in Anlehnung an ASME B16.5, CI 300... -
Seite 13: Feldgehäuse Kompaktausführung
LPGmass Feldgehäuse Kompaktausführung +1.5 / +0.06 –2.0 / –0.079 A0009263 Abmessungen in SI-Einheiten 2 × di 5,35 8,30 12,00 17,60 Alle Abmessungen in [mm] * abhängig vom jeweiligen Flanschanschluss Abmessungen in US-Einheiten 2 × di 8,70 3,66 6,30 3,62 5,75... -
Seite 14: Prozessanschlüsse In Si-Einheiten
LPGmass Prozessanschlüsse in SI-Einheiten Flansch in Anlehnung an EN 1092-1 (DIN 2501, DIN 2512 N), PN 40 +1.5 (+0.06) –2.0 (–0.079) A0009267 Maßeinheit mm (in) Flansch in Anlehnung an EN 1092-1 (DIN 2501), PN 40: 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option D2S Flansch in Anlehnung an EN 1092-1 (DIN 2512 N ), PN 40: 1.4404 (F316/F316L) -
Seite 15: Flansch In Anlehnung An Asme B16.5, Ci 150
LPGmass Flansch in Anlehnung an ASME B16.5, CI 150 Flansch in Anlehnung an ASME B16.5, CI 300 +1.5 (+0.06) –2.0 (–0.079) A0009267 Maßeinheit mm (in) Flansch in Anlehnung an ASME B16.5, Cl. 150: 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS 88,9... -
Seite 16: Jis B2220, Flansch, 20K
LPGmass JIS B2220, Flansch, 20K JIS B2220, Flansch, 40K JIS B2220, Flansch, 63K +1.5 (+0.06) –2.0 (–0.079) A0009267 Maßeinheit mm (in) JIS B2220, Flansch, 20K: 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NES 4 × Ø 15 4 × Ø 15 4 × Ø 19 4 ×... -
Seite 17: Tri-Clamp, Din 11866 Reihe C
LPGmass JIS B2220, Flansch, 63K: 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NHS 4 × Ø 19 4 × Ø 19 4 × Ø 23 4 × Ø 25 Alle Abmessungen in [mm]; weitere Abmessungen → 13 Tri-Clamp, DIN 11866 Reihe C +1.5 (+0.06) -
Seite 18: Din 11851, Gewindestutzen
LPGmass DIN 11851, Gewindestutzen +1.5 (+0.06) –2.0 (–0.079) A0009252 Maßeinheit mm (in) DIN 11851, Gewindestutzen: 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW Rd 34 × 1/8" Rd 34 × 1/8" Rd 52 × 1/6" Rd 65 × 1/6" Alle Abmessungen in [mm]; weitere Abmessungen → 13 3A-Ausführung, Oberflächenrauhigkeit Ra ... -
Seite 19: Din 11864-1 Form A, Gewindestutzen, Din 11866 Reihe A
LPGmass DIN 11864-1 Form A, Gewindestutzen, DIN 11866 Reihe A +1.5 (+0.06) –2.0 (–0.079) A0009253 Maßeinheit mm (in) DIN 11864-1 Form A, Gewindestutzen, DIN 11866 Reihe A: 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FLW Rd 28 × 1/8" Rd 34 × 1/8"... -
Seite 20: 8-Vco-4, ½", Kupplung
LPGmass 8-VCO-4, ½", Kupplung 12-VCO-4, ¾", Kupplung +1.5 ( +0.06) –2.0 (–0.079) A0009268 Maßeinheit mm (in) 8-VCO-4, ½", Kupplung: 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS SW 1" 10,2 Alle Abmessungen in [mm]; weitere Abmessungen → 13 12-VCO-4, ¾", Kupplung: 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS... -
Seite 21: Prozessanschlüsse In Us-Einheiten
LPGmass Prozessanschlüsse in US-Einheiten Flansch in Anlehnung an ASME B16.5, CI 150 Flansch in Anlehnung an ASME B16.5, CI 300 +1.5 (+0.06) –2.0 (–0.079) A0009267 Maßeinheit mm (in) Flansch in Anlehnung an ASME B16.5, Cl. 150: 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS... -
Seite 22: Tri-Clamp, Din 11866 Reihe C
LPGmass Tri-Clamp, DIN 11866 Reihe C +1.5 (+0.06) –2.0 (–0.079) A0009251 Maßeinheit mm (in) Tri-Clamp, DIN 11866 Reihe C: 1.4404 (316/316L) Clamp Bestellmerkmal "Prozessanschluss", Option ½" FUW/FUA 0,98 9,02 0,37 ¾" FWW/FWA 0,98 9,02 0,63 1" FTS/FTA 1,98 9,02 0,87 ½"... -
Seite 23: Gewicht
LPGmass 8-VCO-4, ½", Kupplung 12-VCO-4, ¾", Kupplung +1.5 ( +0.06) –2.0 (–0.079) A0009268 Maßeinheit mm (in) 8-VCO-4, ½", Kupplung: 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS 9,92 SW 1" Alle Abmessungen in [in]; weitere Abmessungen → 13 12-VCO-4, ¾", Kupplung: 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS... -
Seite 24: Prozessanschlüsse
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV Anforderungen der Behörde "Australian Com- munications and Media Authority (ACMA)". -
Seite 25: Druckgerätezulassung
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 26: Servicespezifisches Zubehör
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •... -
Seite 27: Eingetragene Marken
LPGmass Eingetragene Marken ® Modbus Eingetragene Marke der SCHNEIDER AUTOMATION, INC. ® ® ® ® Applicator , FieldCare , Fieldcheck , HistoROM™, S-DAT , T-DAT™ Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser... - Seite 28 www.addresses.endress.com...
