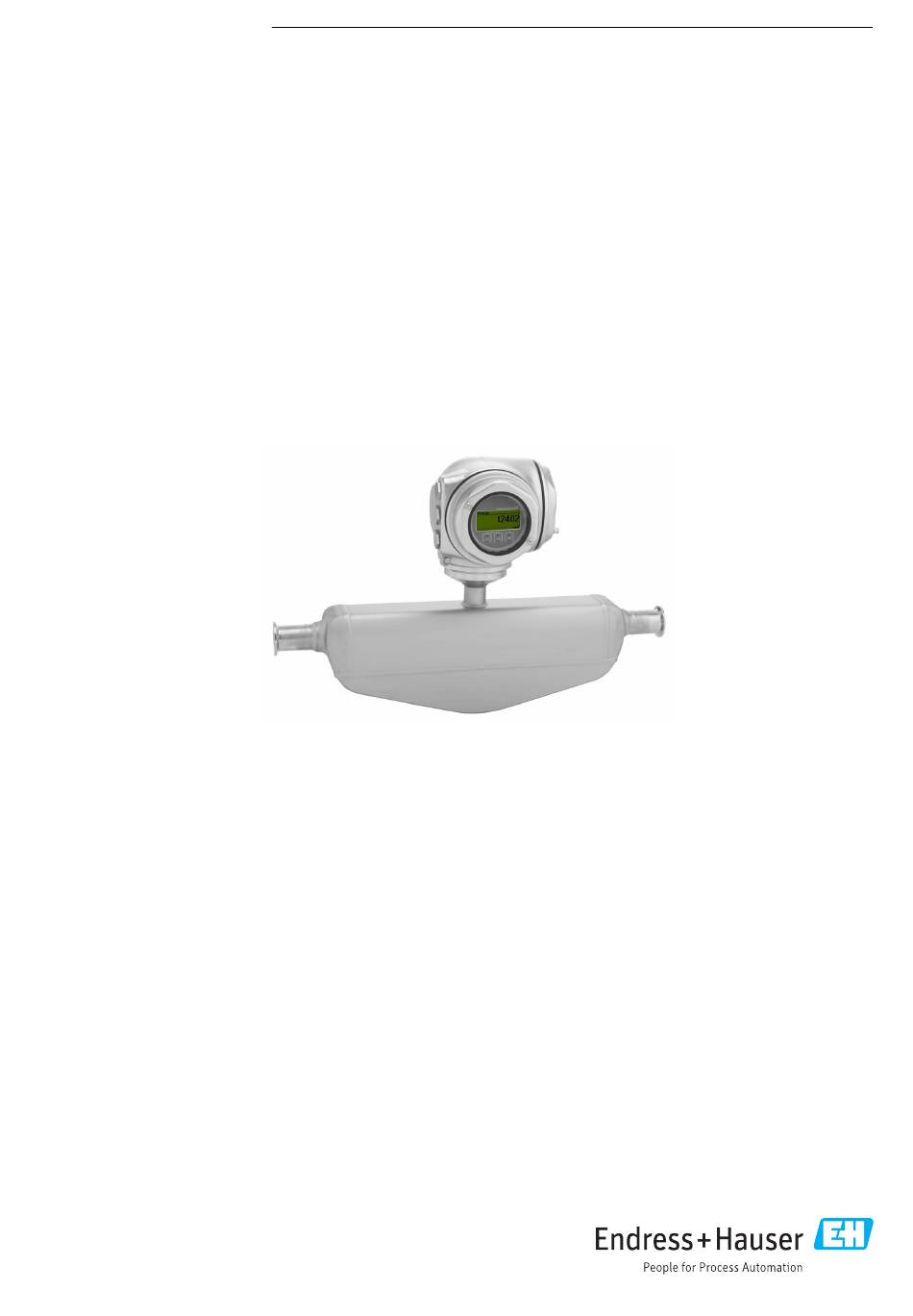

Endress+Hauser Proline Promass S 300 Technische Information

Endress+Hauser Proline Promass S 300 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass S 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01278D/06/DE/08.22-00
71551581
2022-08-01
Leicht zu reinigendes, selbstentleerbares Einrohrsystem mit kompaktem,
zugangsoptimiertem Umformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Speziell für Anwendungen mit Hygieneanforderungen, die
optimale Reinigung erfordern
Geräteeigenschaften
• Riesige Auswahl an hygienischen Prozessanschlüssen
• Konform mit 3-A und EHEDG
• Sofortige Verfügbarkeit nach CIP-/SIP-Reinigung
• Kompaktes Zweikammer-Hygienegehäuse mit IP69 und bis
zu 3 Ein-/Ausgängen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Promass S 300
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Verbesserte Prozesssicherheit – einfach reinigbares und
vollständig selbstentleerbares Messrohr
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Ethernet
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Integrierte Verifizierung – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass S 300

Inhaltszusammenfassung für Endress+Hauser Proline Promass S 300

  • Seite 1 Products Solutions Services TI01278D/06/DE/08.22-00 71551581 2022-08-01 Technische Information Proline Promass S 300 Coriolis-Durchflussmessgerät Leicht zu reinigendes, selbstentleerbares Einrohrsystem mit kompaktem, zugangsoptimiertem Umformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Verbesserte Prozesssicherheit – einfach reinigbares und stoffeigenschaften wie Viskosität und Dichte vollständig selbstentleerbares Messrohr...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass S 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 56 Symbole .
  • Seite 3 Proline Promass S 300 Weitere Zertifizierungen ......99 Externe Normen und Richtlinien ....

  • Seite 4: Hinweise Zum Dokument

    Proline Promass S 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass S 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Messeinrichtung

    Proline Promass S 300 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.

  • Seite 7: Gerätearchitektur

    Proline Promass S 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
  • Seite 8 Proline Promass S 300 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelekt- ronikmodul) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
  • Seite 9 Proline Promass S 300 Zugriff via OPC-UA Das Anwendungspaket „OPC-UA-Server“ ist bei der Geräteausführung mit der Kommunikati- onsart HART verfügbar →  101. Mit dem Anwendungspaket „OPC-UA-Server“ kann das Gerät mit OPC-UA Clients kommunizieren. Der im Gerät integrierte OPC-UA-Server ist über die optional bestellbare WLAN-Schnittstelle via WLAN Access Point oder die Serviceschnittstelle (CDI- RJ45) via Ethernet-Netzwerk verfügbar.

  • Seite 10: Eingang

    Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen kann das Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel...
  • Seite 11 Proline Promass S 300 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS DP • PROFIBUS PA • Modbus RS485 • EtherNet/IP • PROFINET • PROFINET mit Ethernet-APL Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv)

  • Seite 12: Ausgang

    Proline Promass S 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
  • Seite 13 Proline Promass S 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  12 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓ Stromausgang 4…20 mA HART Ex i aktiv ↓...

  • Seite 14: Ausgangssignal

    Proline Promass S 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
  • Seite 15 Proline Promass S 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 16 Proline Promass S 300 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
  • Seite 17 Proline Promass S 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 18 Proline Promass S 300 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...

  • Seite 19: Relaisausgang

    Proline Promass S 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...

  • Seite 20: Ausfallsignal

    Proline Promass S 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
  • Seite 21 Proline Promass S 300 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...

  • Seite 22: Webbrowser

    Proline Promass S 300 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...

  • Seite 23: Ex-Anschlusswerte

    Proline Promass S 300 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...

  • Seite 24: Schleichmengenunterdrückung

    Proline Promass S 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...

  • Seite 25: Galvanische Trennung

    Proline Promass S 300 Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min.
  • Seite 26 Proline Promass S 300 Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  105. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11 Ident number 0x156F Profil Version 3.02...
  • Seite 27 Proline Promass S 300 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Gerätead-...
  • Seite 28 Proline Promass S 300 Datenzugriff Auf jeden Geräteparameter kann via Modbus RS485 zugegriffen werden.  Zu den Modbus-Registerinformationen Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig.
  • Seite 29 Proline Promass S 300 PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class 2 0 Mbit/s Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
  • Seite 30 Proline Promass S 300 PROFINET mit Ethernet-APL Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.4 Kommunikationstyp Ethernet Advanced Physical Layer 10BASE-T1L Konformitätsklasse Conformance Class B (PA) Netzlastklasse Netload Class 2 0 Mbit/s Baudraten 10 Mbit/s Vollduplex...

  • Seite 31: Energieversorgung

    Proline Promass S 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...

  • Seite 32: Verfügbare Gerätestecker

    Proline Promass S 300 EtherNet/IP Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellva- riante des Geräts abhängig →  12.

  • Seite 33: Versorgungsspannung

    Proline Promass S 300 Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss →  34 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...

  • Seite 34: Elektrischer Anschluss

    Proline Promass S 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  31 • Verfügbare Gerätestecker →  32 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...

  • Seite 35: Anschlussbeispiele

    Proline Promass S 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  101. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
  • Seite 36 Proline Promass S 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  46 Analoges Anzeigeinstrument: Maximale Bürde beachten →...
  • Seite 37 Proline Promass S 300 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 38 Proline Promass S 300 EtherNet/IP A0028767  7 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  46 Messumformer Verbindungskabel zwischen den beiden Messumformern...
  • Seite 39 Proline Promass S 300 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  46 Messumformer...
  • Seite 40 Proline Promass S 300 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
  • Seite 41 Proline Promass S 300 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
  • Seite 42 Proline Promass S 300 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  17 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
  • Seite 43 Proline Promass S 300 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  19 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)

  • Seite 44: Potenzialausgleich

    Proline Promass S 300 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
  • Seite 45 Proline Promass S 300  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO PROFINET Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse ...

  • Seite 46: Kabelspezifikation

    Proline Promass S 300 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Kabelspezifikation Zulässiger Temperaturbereich •...
  • Seite 47 Proline Promass S 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"...
  • Seite 48 Proline Promass S 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Stromausgang 0/4…20 mA Normales Installationskabel ausreichend Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend...

  • Seite 49: Überspannungsschutz

    Proline Promass S 300 ≤ 24 µH/Ω Lieferbare Kabellänge 10 m (35 ft) Dauerbetriebstemperatur Bei fester Verlegung: –50 … +105 °C (–58 … +221 °F); bewegt: –25 … +105 °C (–13 … +221 °F) UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonnen- einstrahlung schützen.

  • Seite 50: Wiederholbarkeit

    Proline Promass S 300 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 1,80 0,066 1½ 4,50 0,165 0,257 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500...

  • Seite 51: Reaktionszeit

    Proline Promass S 300 Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C...

  • Seite 52: Berechnungsgrundlagen

    Proline Promass S 300 v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang oder einen digitalen Eingang. • Vorgabe eines festen Werts für den Druck in den Geräteparametern. Betriebsanleitung →  105.

  • Seite 53: Montage

    Proline Promass S 300 Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.

  • Seite 54: Einbaulage

    Proline Promass S 300 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  23,  54 A0015589...
  • Seite 55 Proline Promass S 300 Befestigung mit Rohrschellen bei Hygieneanschlüssen Es besteht aus prozesstechnischer Sicht keine Notwendigkeit den Sensor zusätzlich zu befestigen. Ist aus installationstechnischen Gründen eine zusätzliche Abstützung trotzdem notwendig, sind die nachfolgenden Abmessungen zu beachten. Rohrschelle mit Dämmeinlage zwischen Clamp und Messinstrument verwenden...

  • Seite 56: Umgebung

    4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...

  • Seite 57: Mechanische Belastung

    Proline Promass S 300 Optionen Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA Messumformergehäuse: Mechanische Belastung • Vor mechanischen Einflüssen wie Stößen oder Schlägen schützen • Nicht als Steighilfe verwenden Elektromagnetische Verträg- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) •...

  • Seite 58: Messstoffdichte

    Proline Promass S 300 Messstoffdichte 0 … 5 000 kg/m (0 … 312 lb/cf) Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss. Die Kurven zeigen den maximal erlaubten Messstoffdruck in Abhängigkeit von der jeweiligen Messstofftemperatur.
  • Seite 59 Proline Promass S 300 Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 ≥DN 50 [°C] [°F] A0029908-DE  29 Mit Flanschwerkstoff 1.4435 (316L) Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 ≥DN 50 [°C] [°F] A0029909-DE  30 Mit Flanschwerkstoff 1.4435 (316L) DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F)
  • Seite 60 Proline Promass S 300 Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0034703-DE  32 Mit Anschlusswerkstoff 1.4435 (316L) Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0029889-DE  33 Mit Anschlusswerkstoff 1.4435 (316L) SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 6 bar (87 psi) vor.

  • Seite 61: Gehäuse Messaufnehmer

    Proline Promass S 300 Gehäuse Messaufnehmer Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Wenn ein Messrohr ausfällt (z.B. aufgrund von Prozesseigenschaften wie korrosiven oder abra- siven Messstoffen), wird der Messstoff vom Messaufnehmergehäuse zunächst zurückgehalten.

  • Seite 62: Wärmeisolation

    Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  102. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).

  • Seite 63: Konstruktiver Aufbau

    Proline Promass S 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033783 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,31 12,0 17,6 25,8 37,8 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG: Werte +70 mm...
  • Seite 64 Proline Promass S 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,31 12,0 17,6 25,8 37,8 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG: Werte +70 mm Bei Version ohne Vor-Ort-Anzeige: Werte - 13 mm Abhängig vom jeweiligen Prozessanschluss...
  • Seite 65 Proline Promass S 300 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 60,3 4 × Ø15,7 17,1 15,7 60,3 4 × Ø15,7 17,1 15,7 79,4 4 × Ø15,7...
  • Seite 66 Proline Promass S 300 Festflansch DIN 11864-2 A0015627  36 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN 11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4435 (316L)
  • Seite 67 Proline Promass S 300 ¾" Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [mm] [in] [mm] [mm] [mm] ¾ 25,0 16,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN11866 Reihe C 1.4435 (316L)
  • Seite 68 Proline Promass S 300 Klemmverbindung DIN 11864-3 A0016903  37 Detail X: Asymmetrischer Prozessanschluss, der grau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Clamp DIN 11864-3 Form A, Bundstutzen, zu Rohr nach DIN11866 Reihe A 1.4435 (316L)
  • Seite 69 Proline Promass S 300 Klemmstutzen DIN 32676, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KQW [mm] [mm] [mm] [mm] 34,0 16,00 34,0 16,00 50,5 26,00 50,5 38,00 64,0 50,00 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP Klemmstutzen ISO 2852, zu Rohr nach ISO 2037 1.4435 (316L)
  • Seite 70 Proline Promass S 300 Gewindestutzen DIN 11851, ≥ Rd 34 × ¹⁄₈, zu Rohr nach DIN11866 Reihe A 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option KCW [mm] [mm] [mm] [mm] Rd 34 × ¹⁄₈ Rd 34 × ¹⁄₈ Rd 52 × ¹⁄₆...
  • Seite 71 Proline Promass S 300 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option JSE [mm] [mm] [mm] [mm] 37,13 22,60 37,13 22,60 37,13 22,60...
  • Seite 72 Proline Promass S 300 [mm] [mm] [mm] 68,15 81,65 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  39 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27)

  • Seite 73: Abmessungen In Us-Einheiten

    Proline Promass S 300 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  41 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
  • Seite 74 Proline Promass S 300 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 6,65 2,68 3,98 4,25 10,47 14,72 7,87 2,32 5,55 0,33 3,62 ½ 6,65 2,68 3,98 4,25...
  • Seite 75 Proline Promass S 300 Flanschanschlüsse ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 ×...
  • Seite 76 Proline Promass S 300 ¾" Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option FEW Clamp [in] [in] [in] [in] [in] ³⁄₈ ¾ 0,98 0,63 14,25 3-A-Ausführung: Bestellmerkmal "Weitere Zulassung", Option LP ½"-Tri-Clamp, zu Rohr nach DIN 11866 Reihe C 1.4435 (316L)
  • Seite 77 Proline Promass S 300 Gewindestutzenanschlüsse SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4435 (316L) Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 14,25 ½ Rd 40 × ¹⁄₆...
  • Seite 78 Proline Promass S 300 [in] [in] [in] ³⁄₈ 1,85 4,33 ½ 1,85 8,03 1,85 13,7 1½ 2,683 16,46 3,215 18,62 Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  44 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07)

  • Seite 79: Gewicht

    Proline Promass S 300 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  46 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.

  • Seite 80: Werkstoffe

    Proline Promass S 300 Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1½ Werkstoffe Gehäuse Messumformer Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4404 (316L) Fensterwerkstoff Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Glas •...
  • Seite 81 Proline Promass S 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt Adapter für Kabeleinführung mit Innengewinde NPT ½"...

  • Seite 82: Prozessanschlüsse

    Proline Promass S 300 Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch • Klemmverbindungen: •...

  • Seite 83: Anzeige Und Bedienoberfläche

    Proline Promass S 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...

  • Seite 84: Fernbedienung

    Proline Promass S 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  101.
  • Seite 85 Proline Promass S 300 A0028747  51 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
  • Seite 86 Proline Promass S 300 A0028837  53 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
  • Seite 87 Proline Promass S 300 A0028838  55 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
  • Seite 88 Proline Promass S 300 Sterntopologie A0032078  57 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
  • Seite 89 Proline Promass S 300 Sterntopologie A0026545  59 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...

  • Seite 90: Serviceschnittstelle

    Proline Promass S 300 Via APL-Netzwerk A0046117  61 Möglichkeiten der Fernbedienung via APL-Netzwerk Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet-Switch, z.B. Scalance X204 (Siemens) Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z. B. FieldCare oder DeviceCare mit PROFINET COM DTM oder SIMATIC PDM mit FDI-Pack-...
  • Seite 91 Proline Promass S 300 A0027563  62 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod- bus DTM Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...

  • Seite 92: Netzwerk Integration

    Proline Promass S 300 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort. Als Zubehör verfügbar .  Jeweils nur 1 Antenne aktiv! Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) •...

  • Seite 93: Unterstützte Bedientools

    Proline Promass S 300 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...

  • Seite 94: Historom Datenmanagement

    Proline Promass S 300 • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- ket Extended HistoROM →  100) Sonderdokumentation Webserver →  106 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.

  • Seite 95: Zertifikate Und Zulassungen

    Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.

  • Seite 96: Ex-Zulassung

    Proline Promass S 300 Ex-Zulassung Das Messgerät ist zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beigefügt. Dieses ist auf dem Typenschild referenziert. Geräte mit dem Bestellmerkmal "Zulassung; Messumformer + Sensor", Option BA, BB, BC oder BD besitzen das Schutzniveau (EPL) Ga/Gb (Zone 0 im Messrohr).

  • Seite 97: Lebensmitteltauglichkeit

    Proline Promass S 300 Ex tb Zone 21 AEx/ Ex tb IIIC T** °C Db Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät.

  • Seite 98: Zertifizierung Profibus

    • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.

  • Seite 99: Funkzulassung

    Proline Promass S 300 Funkzulassung Das Messgerät besitzt eine Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  106 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.

  • Seite 100: Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 101: Sonderdichte

    Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 102: Kommunikationsspezifisches Zubehör

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...

  • Seite 103: Servicespezifisches Zubehör

    Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 104: Systemkomponenten

    Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 105: Geräteabhängige Zusatzdokumentation

    Proline Promass S 300 Betriebsanleitung Messgerät Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus EtherNet/IP PROFINET PROFINET TION Field- RS485 mit Ether- net-APL Promass S 300 BA01491D BA01524D BA01513D BA01863D BA01502D BA01734D BA01745D BA02117D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS...

  • Seite 106: Eingetragene Marken

    Proline Promass S 300 Handbuch zur Funktionalen Sicherheit Inhalt Dokumentationscode Proline Promass 300 SD01727D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D OPC-UA-Server SD02039D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar.
