Inhaltszusammenfassung für Endress+Hauser Micropilot S FMR533
Seite 1

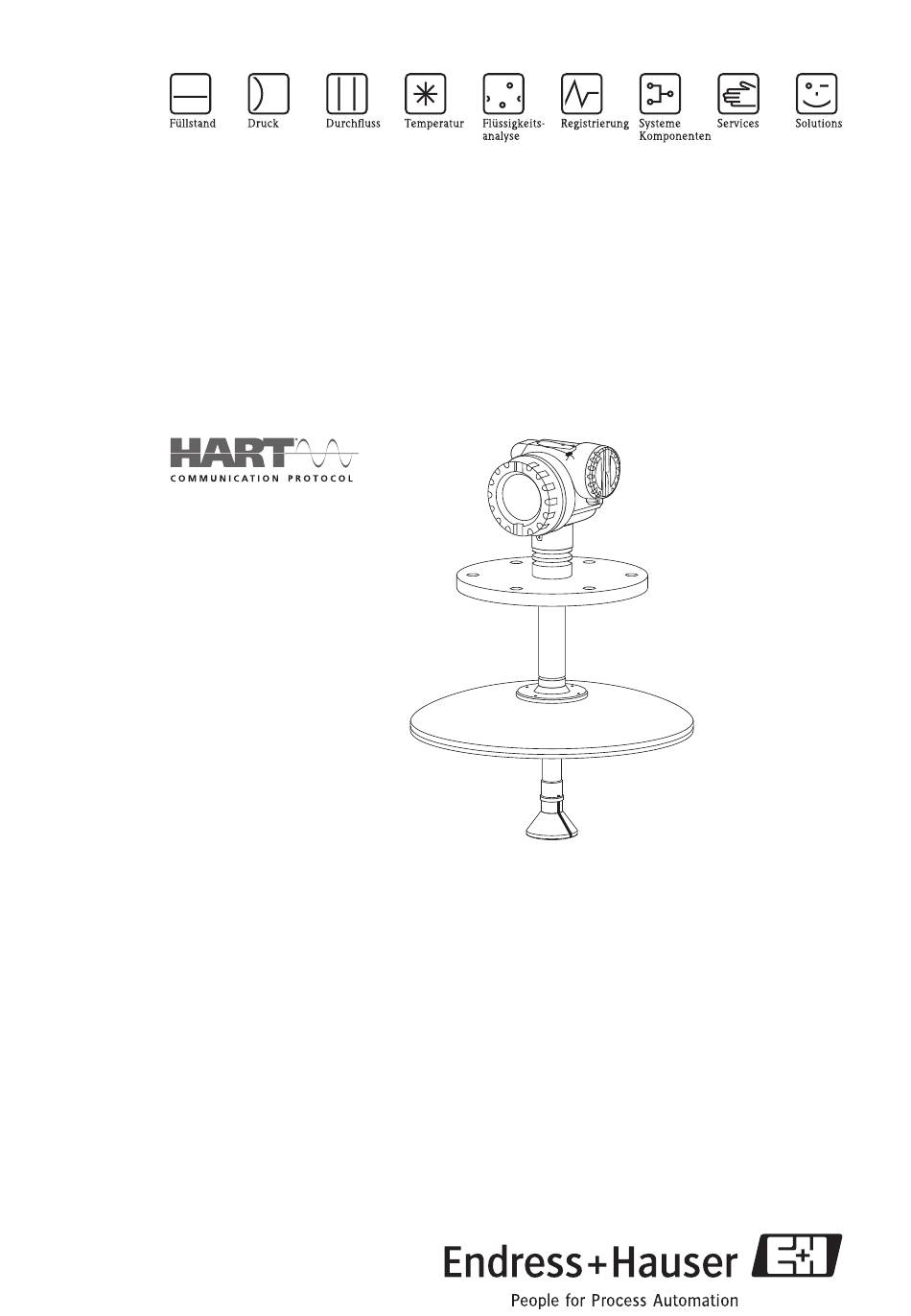

Kurzanleitung Micropilot S FMR533 Füllstand-Radar Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...
Micropilot S FMR533 4...20 mA HART Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot S ist ein kompaktes Radar-Füllstandmeßgerät für die kontinuierliche, berüh- rungslose Messung von Flüssigkeiten. Mit einer Arbeitsfrequenz von ca. 6 GHz und einer maxi- malen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 μW) ist die freie Verwendung auch außerhalb von metallischen geschlossenen Behältern gestattet.
Sicherheitshinweise Micropilot S FMR533 4...20 mA HART 1.3.1 FCC-Zulassung This instrument complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: This instrument may not cause harmful interference, and this instrument must accept any interference received, including interference that may cause undesired operation.
Micropilot S FMR533 4...20 mA HART Montage Montage Montage auf einen Blick Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten! Einbau frei im Tank: Markierung zur Tankwand ausrichten! Markierungspunkte am Flanschhals ° ° ° L00-FMR533xx-17-00-00-de-015 Warenannahme, Transport, Lagerung 2.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.
Montage Micropilot S FMR533 4...20 mA HART Einbau 2.3.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm 2.3.2 Allgemeine Einbauhinweise Standardeinbau • Markierung zur Tankwand ausgerichtet.
Seite 7
Micropilot S FMR533 4...20 mA HART Montage 2.3.3 Projektierungshinweise Behältereinbauten • Vermeiden Sie, dass sich Einbauten (1) wie Grenzschalter, Temperatursensoren usw. innerhalb des Strahlenkegels befin- den ("Abstrahlwinkel", → ä 9). • HiHi Alarm sollte unbedingt unterhalb der Blockdistanz (BD) und Sicherheitsdistanz (SD) liegen.
Montage Micropilot S FMR533 4...20 mA HART 2.3.4 Einbaulage • Empfohlener Abstand (1) Wand- Stutzenaußenkante: ~1/6 des Behälter- durchmessers ("Abstrahlwinkel", → ä 9). • Der Micropilot S sollte an einer Position eingebaut werden, an der die Tankdach- bewegung während Befüllung/Entlee- rung des Tanks gering sind.
Seite 9
Micropilot S FMR533 4...20 mA HART Montage 2.3.5 Abstrahlwinkel α Als Abstrahlwinkel ist der Winkel definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strah- lenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden. Kege- durchmesser W in Abhängigkeit vom Antennentyp (Abstrahlwinkel α) und Distanz D:...
Seite 10
Montage Micropilot S FMR533 4...20 mA HART • Behälterdurchmesser und Behälterhöhe sollten mindestens so groß sein, dass eine beidseitige Reflexion der Radarstrahlen an den Tankwänden ausgeschlossen werden kann ("Abstrahlwinkel", → ä 9) • Bei Medien mit kleinem DK (Mediengruppe A und B) kann bei niedrigem Füllstand (kleiner Höhe C) der Tankboden durch das Medium hindurch sichtbar sein.
Micropilot S FMR533 4...20 mA HART Montage 2.3.7 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...
Verdrahtung Micropilot S FMR533 4...20 mA HART Verdrahtung Warnung! Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre- chenden nationalen Normen und Regeln sowie die Sicherheitshinweise (XA00081F-B) oder Installation bzw. Control Drawings (ZD00073F, XA00555F) und die Inhalte der Betriebsanlei- tung einzuhalten.
Micropilot S FMR533 4...20 mA HART Verdrahtung Klemmenbelegung Hilfsenergie: Signal: 24 V DC (16…30 V); 24 V DC bereitgestellt von bereitgestellt von einem Speisegerät einem Speisegerät L00-FMP4xxxx-04-00-00-de-006 Verdrahtung mit Tank Side Monitor NRF590 Tank Side Monitor NRF 590 i.s. terminal board...
Verdrahtung Micropilot S FMR533 4...20 mA HART Anschluss Messeinheit Bürde Min. Bürde für HART-Kommunikation: 250 Ω Kabeleinführung • Kabelverschraubung: 2 x M20x1.5 • Kabeleinführung: 2 x G½ oder 2 x ½NPT Versorgungsspannung Gleichspannung: 16...36 V DC Kommunikation Klemmenspannung minimal maximal...
– Das Kabel muss geschützt sein z. B. in einem Metallschlauch verlegt werden. Speisung • Als "Stand alone" Version Speisung z. B. über zwei Endress+Hauser RN221N. • In einem Tank Gauging System über den Tank Side Monitor NRF590 (empfohlene Betriebs- art), →...
Bedienung Micropilot S FMR533 4...20 mA HART Bedienung Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.
Micropilot S FMR533 4...20 mA HART Bedienung Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe: → • Grundabgleich • Tankgeometrie • Medium Eigensch. • Messbedingungen Im folgenden wird die Position immer in Klammern (z. B. "Tankgeometrie" (002)) hinter der beschriebenen Funktion angegeben.
Micropilot S FMR533 4...20 mA HART Bedienung 4.2.3 Leuchtdioden (LED’s) Neben der Flüssigkristallanzeige befindet sich eine grüne und eine rote Leuchtdiode. Leuchtdiode (LED) Bedeutung Rote LED dauernd Alarm Rote LED blinkt Warnung Rote LED aus kein Alarm Grüne LED dauernd Betrieb Grüne LED blinkt...
Inbetriebnahme Micropilot S FMR533 4...20 mA HART Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 11. • Checkliste "Anschlusskontrolle", → ä 15.
Micropilot S FMR533 4...20 mA HART Inbetriebnahme Übersicht Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) = Abgleich Voll (= Spanne) Einstellung in 005 Einstellung in 006 D = Distanz (Abstand Flansch / Füllgut) = Füllstand Anzeige in 0A5...
Seite 22
Inbetriebnahme Micropilot S FMR533 4...20 mA HART " Achtung! Zur erfolgreichen Inbetriebnahme einer mm-genauen Messung ist es bei der Erstinstallation wichtig, nach der mechanischen Installation und nach dem Grundabgleich des Gerätes einen Historien-Reset durchzuführen. Erst nach dem Historien-Reset wird der Einbauagbleich durchgeführt.
Seite 23
Micropilot S FMR533 4...20 mA HART Inbetriebnahme 5.3.1 Ablauf Grundabgleich Tankgeometrie Medium Eigensch. Messbedingung Abgleich leer Abgleich voll Rohrdurchmesser Distanz / Messwert Starte Ausblend Distanz falsch Vergleich mit Distanz prüfen Bereich Ausblend Hüllkurve Distanz richtig Messwert Vergleich mit falsch “Abgleich leer“ anpassen...
Inbetriebnahme Micropilot S FMR533 4...20 mA HART Grundabgleich mit Gerätedisplay 5.4.1 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...
Micropilot S FMR533 4...20 mA HART Inbetriebnahme 5.4.6 Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (= Nullpunkt) ein (→ ä 21). "...
Inbetriebnahme Micropilot S FMR533 4...20 mA HART 5.4.9 Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Füllstand angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Füllstand bzw.
Seite 29
Micropilot S FMR533 4...20 mA HART Inbetriebnahme L00-FMR2xxxx-14-00-06-de-010 Distanz = ok • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Hinweis! Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
Inbetriebnahme Micropilot S FMR533 4...20 mA HART 5.4.11 Funktion "Bereich Ausblend" (052) ⇒ ENDRESS + HAUSER – In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung (→ ä 21). Dieser Wert kann vom Bediener noch edi- tiert werden.
Micropilot S FMR533 4...20 mA HART Inbetriebnahme 5.4.14 Funktion "Historien Reset" (009) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird ein Historien Reset des Gerätes durchgeführt, d.h. die Korrespondenz- tabelle zwischen Füllstand und Indexwerten wird gelöscht und ab diesem Zeitpunkt neu aufge- nommen.
Inbetriebnahme Micropilot S FMR533 4...20 mA HART Hüllkurve mit Gerätedisplay Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkur- vendarstellung (Funktionsgruppe "Anzeige" (09)). 5.5.1 Funktion "Darstellungsart" (09A) ⇒ ENDRESS + HAUSER – Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...
Micropilot S FMR533 4...20 mA HART Inbetriebnahme 5.5.2 Funktion "Kurve lesen" (09B) Diese Funktion bestimmt ob die Hüllkurve als • einzelne Kurve oder • zyklisch gelesen wird. ⇒ ENDRESS + HAUSER – Hinweis! • Ist die zyklische Hüllkurvendarstellung auf dem Display aktiv, erfolgt die Messwertaktualisie- rung in einer langsameren Zykluszeit.
Seite 34
Inbetriebnahme Micropilot S FMR533 4...20 mA HART Endress+Hauser...
Seite 35
Micropilot S FMR533 4...20 mA HART Inbetriebnahme Endress+Hauser...
Seite 36
www.endress.com/worldwide KA01058F/00/DE/12.09 71107703 CCS/FM+SGML 6.0 71107703...
