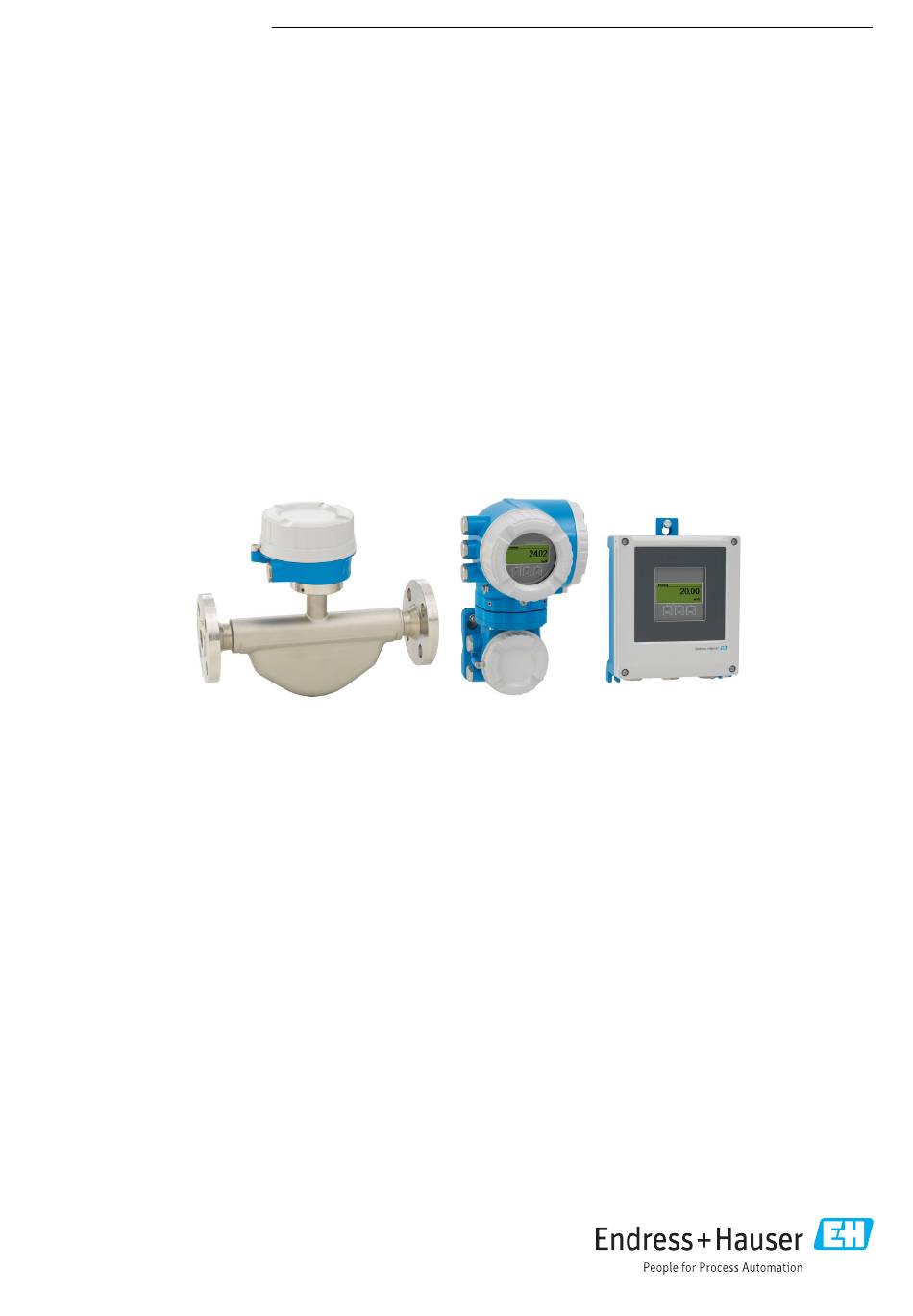

TI01282D/06/DE/01.16
71314363
Das Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrennt-
ausführung mit bis zu 4 I/Os
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen
Messstoffeigenschaften wie Viskosität und Dichte
• Genaue Messung von Flüssigkeiten und Gasen für ein breites
Spektrum an Standardanwendungen
Geräteeigenschaften
• Kompakter Zweirohr-Messaufnehmer
• Messstofftemperatur bis +150 °C (+302 °F)
• Prozessdruck bis 100 bar (1 450 psi)
• Getrenntausführung mit bis zu 4 Ein-/Ausgängen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Standardkabel zwischen Messaufnehmer und -umformer
Products
Technische Information
Proline Promass E 500
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Kostengünstig – vielseitig einsetzbares Gerät; Alternative zu
traditionellem Volumenfluss-Messgerät
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass E 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass E 500

  • Seite 1 Products Solutions Services TI01282D/06/DE/01.16 71314363 Technische Information Proline Promass E 500 Coriolis-Durchflussmessgerät Das Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrennt- ausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen • Kostengünstig – vielseitig einsetzbares Gerät; Alternative zu Messstoffeigenschaften wie Viskosität und Dichte...

  • Seite 2: Inhaltsverzeichnis

    Proline Promass E 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Lagerungstemperatur ......51 Klimaklasse .
  • Seite 3 Proline Promass E 500 Anwendungspakete ......96 Diagnosefunktionalitäten ..... . . 96 Heartbeat Technology .

  • Seite 4: Hinweise Zum Dokument

    Proline Promass E 500 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promass E 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 6: Dichtemessung

    Proline Promass E 500 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.

  • Seite 7: Messeinrichtung

    Proline Promass E 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über ein Verbin- dungskabel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...

  • Seite 8: Messaufnehmer

    Proline Promass E 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...

  • Seite 9: Sicherheit

    Proline Promass E 500 Sicherheit IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
  • Seite 10 Proline Promass E 500 Die zyklische Messwertübertragung zum übergeordneten System ist von den Einschränkungen nicht betroffen und immer sichergestellt. Weitere Informationen: Dokument "Beschreibung Geräteparameter" zum Gerät . Zugriff via Webserver Mit dem integrierten Webserver kann das Gerät über einen Webbrowser bedient und konfiguriert werden.

  • Seite 11: Eingang

    Proline Promass E 500 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0…2 000 0…73,50 ½...

  • Seite 12: Messdynamik

    Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
  • Seite 13 Proline Promass E 500 Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte Statuseingang Maximale Eingangswerte • DC –3…30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5…200 ms Eingangssignalpegel • Low-Signal (tief): DC –3…+5 V •...

  • Seite 14: Ausgang

    Proline Promass E 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…4 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.

  • Seite 15: Ausgangssignal

    Proline Promass E 500 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen •...
  • Seite 16 Proline Promass E 500 Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 0…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
  • Seite 17 Proline Promass E 500 Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Schaltausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv)

  • Seite 18: Frei Konfigurierbarer Ein-/Ausgang

    Proline Promass E 500 Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
  • Seite 19 Proline Promass E 500 Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA •...

  • Seite 20: Ex-Anschlusswerte

    Proline Promass E 500 Schnittstelle/Protokoll • Via digitale Kommunikation: – HART-Protokoll – FOUNDATION Fieldbus – PROFIBUS PA – Modbus RS485 • Via Serviceschnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  84 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...

  • Seite 21: Schleichmengenunterdrückung

    Proline Promass E 500 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Ein- Ausgang; Ein- Ausgang; Ein- "Ausgang; Eingang 3" gang 2 gang 3 gang 4 "Ausgang; Eingang 4" 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Option I Stromeingang 4…20 mA U...

  • Seite 22: Protokollspezifische Daten

    Proline Promass E 500 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden.
  • Seite 23 Proline Promass E 500 Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Trägermessstoff Massefluss • Zielmessstoff Massefluss • Dichte • Normdichte • Konzentration • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Stromeingang ...
  • Seite 24 Proline Promass E 500 Konfiguration der Gerätead- • DIP-Schalter auf dem I/O-Elektronikmodul resse • Vor-Ort-Anzeige • Via Bedientools (z.B. FieldCare) Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 500 grund- Vorgängermodell sätzlich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen.
  • Seite 25 Expert Information Parameter, die Informationen über den Zustand Keine Ausgabewerte Transducer Block des Geräts geben. (TRDEXPIN) Service Sensor Trans- Parameter, die nur durch den Endress+Hauser Keine Ausgabewerte ducer Block Service bedient werden können. (TRDSRVS) Service Information Parameter, die dem Endress+Hauser Service...

  • Seite 26: Funktionsblöcke

    Proline Promass E 500 Block Inhalt Ausgabewerte Heartbeat Results 3 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR3) Heartbeat Results 4 Informationen über die Ergebnisse der Verifika- Keine Ausgabewerte Transducer Block tion. (TRDHBTR4) Funktionsblöcke Block Anzahl Ausführungszeiten...
  • Seite 27 Proline Promass E 500 Block Anzahl Ausführungszeiten Prozessgrößen (Channel) Blöcke Multiple Digital 5 ms Channel_DO (122) Output Block • Wert 1: Reset Sum.-zähler 1 (MDO) • Wert 2: Reset Sum.-zähler 2 • Wert 3: Reset Sum.-zähler 3 • Wert 4: Messwertunterdrü- ckung •...

  • Seite 28: Energieversorgung

    Proline Promass E 500 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  14.

  • Seite 29: Pinbelegung Gerätestecker

    Proline Promass E 500 Bestellmerkmal "Eingang; Ausgang 1", Option SA "FOUNDATION Fieldbus" Bestellmerkmal Kabeleinführung Kabeleinführung "Elektrischer Anschluss" M, 3, 4, 5 Stecker 7/8" – Pinbelegung Gerätestecker PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt...

  • Seite 30: Elektrischer Anschluss

    Proline Promass E 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 61 62 63 64 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Verbindungskabel ISEM-Kommunikation Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Je nach Geräteausführung des Anschlussgehäuses Messaufnehmer erfolgt der Anschluss des Verbin-...

  • Seite 31: Anschluss Messumformer

    Proline Promass E 500 Anschluss Verbindungskabel: Proline 500 Der Anschluss des Verbindungskabels erfolgt über Klemmen. S1 S1 S2 S2 GNDTM TM TT TT 9 10 11 12 41 42 11 12 41 42 S1 S1 S2 S2 GNDTM TM TT TT A0028197 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer...

  • Seite 32: Anschlussbeispiele

    Proline Promass E 500 Anschluss Messumformer: Proline 500 A0026781 Kabeleinführung für Versorgungsspannung Kabeleinführung für Signalübertragung Ein-/Ausgang Kabeleinführung für Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne oder Servicestecker Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4…20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 33 Proline Promass E 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 34 Proline Promass E 500 FOUNDATION Fieldbus A0028768  6 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 35 Proline Promass E 500 Stromausgang 4-20 mA 4...20 mA A0028758  8 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 36 Proline Promass E 500 Schaltausgang A0028760  11 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16 Doppelimpulsausgang A0029280  12 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  17...

  • Seite 37: Potenzialausgleich

    Proline Promass E 500 Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  18 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 38: Kabeleinführungen

    Proline Promass E 500 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 • Gerätestecker für digitale Kommunikation: M12 Nur für bestimmte Geräteausführungen verfügbar →  28.
  • Seite 39 Proline Promass E 500 Stromausgang 0/4…20 mA Normales Installationskabel ausreichend. Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Doppelimpulsausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital...
  • Seite 40 Proline Promass E 500 Ex-Bereich, Ex-Zone 1, Class I, Division 1 Standardkabel Ein Standardkabel ist als Verbindungskabel verwendbar. Standardkabel 4, 6, 8 Adern (2, 3, 4 Paare); paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kapazität C Maximal 730 nF IIC, maximal 4,2 µF IIB...

  • Seite 41: Leistungsmerkmale

    Proline Promass E 500 Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Dauerbetriebstemperatur Bei fester Verlegung: –50…+105 °C (–58…+221 °F); bewegt: –25…+105 °C (–13…+221 °F) Lieferbare Kabellänge Fix: 20 m (65 ft); Variabel: Bis maximal 50 m (165 ft)

  • Seite 42: Nullpunktstabilität

    Proline Promass E 500 Dichte (Flüssigkeiten) Unter Standarddichte- Referenzbedingungen kalibrierung [g/cm³] [g/cm³] ±0,0005 ±0,02 Gültig über den gesamten Temperatur- und Dichtebereich Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität...

  • Seite 43: Grund-Wiederholbarkeit

    Proline Promass E 500 Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Masse- und Volumenfluss (Flüssigkeiten)

  • Seite 44: Einfluss Messstoffdruck

    Proline Promass E 500 [kg/m ] [°C] 40 80 120 160 200 240 280 320 [°F] -40 0 A0016609  17 Felddichtabgleich, Beispiel bei +20 °C (+68 °F) Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)

  • Seite 45: Montage

    Proline Promass E 500 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ± ½ BaseRepeat MeasValue A0021337...

  • Seite 46: Einbaulage

    Proline Promass E 500 A0028773  18 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).

  • Seite 47: Ein- Und Auslaufstrecken

    Proline Promass E 500 Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo- sition auf die Messstoffeigenschaften abstimmen. A0028774  19 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer...

  • Seite 48: Montage Messumformerge-Messumformer Proline 500 - Digital Häuse

    Proline Promass E 500 Montage Messumformerge- Messumformer Proline 500 – digital häuse Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  20 Maßeinheit mm (in) Wandmontage 17 (0.67) 14 (0.55) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054 ...

  • Seite 49: Spezielle Montagehinweise

    Proline Promass E 500 Messumformer Proline 500 Pfostenmontage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  22 Maßeinheit mm (in) Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  23 Maßeinheit mm (in) Spezielle Montagehinweise Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird.
  • Seite 50 Proline Promass E 500 DN 8 ( ")... 50 2 ( ") 80 3 ( ") ⁄ RUPTURE DISK A0029956  24 Hinweisschild zur Berstscheibe Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →  41. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich.

  • Seite 51: Umgebung

    Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort- Anzeige beeinträchtigt sein. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  97 Lagerungstemperatur –50…+80 °C (–58…+176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD)

  • Seite 52: Prozess

    Proline Promass E 500 Prozess Messstofftemperaturbereich A0031121 Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur bei T = 60 °C (140 °F); höhere Messstofftemperaturen erfordern A max eine Reduktion der Umgebungstemperatur T (Derating) Maximal zulässige Umgebungstemperatur bei der maximal spezifizierten Messstofftemperatur des Messauf-...
  • Seite 53 Proline Promass E 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100 1200 1000 PN 63 PN 40 [°C] [°F] A0029832-DE  27 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch in Anlehnung an ASME B16.5 [psi] [bar]...
  • Seite 54 Proline Promass E 500 Flansch JIS B2220 [psi] [bar] 1000 [°C] [°F] A0029834-DE  29 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 ≥ [°C] [°F] A0029839-DE  30 Mit Flanschwerkstoff 1.4404 (316/316L) Gwindestutzen DIN 11851...
  • Seite 55 Proline Promass E 500 Gewindestutzen DIN 11864-1 Form A [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0029848-DE  32 Mit Anschlusswerkstoff 1.4404 (316/316L) Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0029853-DE  33 Mit Anschlusswerkstoff 1.4404 (316/316L) Gewindestutzen SMS 1145...

  • Seite 56: Nenndruck Schutzbehälter

    Proline Promass E 500 [psi] [bar] 1400 1200 1000 [°C] [°F] A0029863-DE  35 Mit Anschlusswerkstoff 1.4404 (316/316L) Tri-Clamp Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie über 16 bar (232 psi) liegen können.

  • Seite 57: Wärmeisolation

    Proline Promass E 500 A0028777 Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Mes- Wärmeisolation sumformer möglichst gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Mate- rialien verwendbar. HINWEIS Gefahr der Überhitzung bei Isolation ‣...

  • Seite 58: Beheizung

    Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  97. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F).

  • Seite 59: Konstruktiver Aufbau

    Proline Promass E 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital, Nicht-Ex, Zone 2 und Div. 2 A0020522 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Digital, Sensor" [mm] [mm] [mm]...
  • Seite 60 Proline Promass E 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Anschlussgehäuse Messaufnehmer A0029073 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [mm] [mm]...
  • Seite 61 Proline Promass E 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 111,5 172,5 261,5 5,35 111,5 172,5 272,5 8,30 111,5 169,5 271,5 12,0 111,5 175,5 295,5 17,6 111,5 175,5...
  • Seite 62 Proline Promass E 500 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D6S...
  • Seite 63 Proline Promass E 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D3S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D7S...
  • Seite 64 Proline Promass E 500 Flansch in Anlehnung an ASME B16.5, Class 300 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ABS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 88,9 4 × Ø19,0 17,5 26,7 114,3 4 × Ø22,3 20,6 40,9 8 × Ø19,0...
  • Seite 65 Proline Promass E 500 Flansch JIS B2220, 20K 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NES [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × Ø23 Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 µm DN 8 standardmässig mit DN 15 Flanschen Flansch JIS B2220, 40K 1.4404 (F316/F316L)
  • Seite 66 Proline Promass E 500 Festflansch DIN 11864-2 A0015627  37 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A , zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L)
  • Seite 67 Proline Promass E 500 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤...
  • Seite 68 Proline Promass E 500 Verschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 34 × ¹⁄₈...
  • Seite 69 Proline Promass E 500 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 40 × ¹⁄₆ 22,5 Rd 40 × ¹⁄₆ 22,5 Rd 40 × ¹⁄₆ 22,5 Rd 60 × ¹⁄₆ 35,5 Rd 70 × ¹⁄₆...
  • Seite 70 Proline Promass E 500 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option JSF [mm] [mm] [mm] [mm] 37,13 22,6 37,13 22,6 37,13 22,6...
  • Seite 71 Proline Promass E 500 A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [mm] [in] [mm] [mm] SW 1 10,2 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [mm] [in] [mm] [mm] SW 1½...

  • Seite 72: Abmessungen In Us-Einheiten

    Proline Promass E 500 Abmessungen in US-Einhei- Gehäuse Messumformer Proline 500 – digital, Nicht-Ex, Zone 2 und Div. 2 A0020522 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Digital, Sensor" [in] [in] [in] [in] [in]...
  • Seite 73 Proline Promass E 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter" [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,40 3,35 4,06 3,94 0,60 5,12 12,5 9,41 8,54 Anschlussgehäuse Messaufnehmer A0029073 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet"...
  • Seite 74 Proline Promass E 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 4,88 2,68 4,39 6,79 10,3 0,211 ½ 4,88 2,68 4,39 3,94 6,79 10,73 0,33 4,88 2,68 4,39...
  • Seite 75 Proline Promass E 500 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 ×...
  • Seite 76 Proline Promass E 500 Flansch in Anlehnung an ASME B16.5, Class 600 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ACS [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × Ø0,62 0,81 0,55 10,28 ½ 3,74 2,63 4 × Ø0,62...
  • Seite 77 Proline Promass E 500 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 Tri-Clamp (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 9,02 ½ ½ 0,98 0,37 10,75 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤...
  • Seite 78 Proline Promass E 500 Verschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] ³⁄₈ Rd 40 × 1/6 0,89 9,02 ¹⁄₂ Rd 40 × 1/6...

  • Seite 79: Gewicht

    Proline Promass E 500 A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [in] [in] [in] [in] ³⁄₈ SW 1 0,40 9,92 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [in] [in]...

  • Seite 80: Werkstoffe

    Proline Promass E 500 Gewicht in SI-Einheiten Gewicht [kg] [mm] 13,9 Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1 ½ Werkstoffe Messumformergehäuse Messumformergehäuse Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Messumformergehäuse Proline 500...

  • Seite 81: Messaufnehmergehäuse

    Proline Promass E 500 Kabeleinführungen/-verschraubungen A0028352  40 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung mit Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Verschraubung Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff •...

  • Seite 82: Prozessanschlüsse

    Proline Promass E 500 Messrohre Rostfreier Stahl, 1.4539 (904L); Verteilerstück: Rostfreier Stahl, 1.4404 (316L) Prozessanschlüsse • Flansche in Anlehnung an EN 1092-1 (DIN2501) / in Anlehnung an ASME B 16.5 / nach JIS B2220: Rostfreier Stahl, 1.4404 (F316/F316L) • Alle anderen Prozessanschlüsse: Rostfreier Stahl, 1.4404 (316/316L)

  • Seite 83: Sprachen

    Proline Promass E 500 Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver • Optional: WLAN-Zugriff auf das Gerät mittels mobilem Handbediengerät Sicherheit im Betrieb •...

  • Seite 84: Fernbedienung

    Proline Promass E 500 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Ex-Zonen zugänglich Fernbedienung Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang verfügbar.
  • Seite 85 Proline Promass E 500 Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Fieldbus verfüg- bar. A0028837  44 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk...
  • Seite 86 Proline Promass E 500 A0028838  45 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.

  • Seite 87: Serviceschnittstelle

    Proline Promass E 500 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Messumformer Proline 500 – digital open press A0029163  47 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...

  • Seite 88: Unterstützte Bedientools

    Proline Promass E 500 A0029165 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 89: Webserver

    Proline Promass E 500 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  99 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX Feldbus-Protokoll HART Betriebsanleitung BA01202S...

  • Seite 90: Zusatzinformationen Speicherkonzept

    Proline Promass E 500 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: Gerätespeicher T-DAT S-DAT Verfügbare • Ereignishistorie wie z.B. Diagnoseereig- • Messwertspeicher (Bestelloption • Messaufnehmerdaten: Durchmesser etc. Daten nisse „Extended HistoROM“) • Seriennummer •...

  • Seite 91: Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".
  • Seite 92 Proline Promass E 500 Aktuell sind die folgenden Ex-Ausführungen lieferbar: IS (Ex nA, Ex i) Messumformer Messaufnehmer Class I Division 2 Groups A-D Class I, II, III Division 1 Groups A-G Class I Division 2 Groups A-D Class I, II, III Division 1 Groups C-G...
  • Seite 93 Proline Promass E 500 Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II2G Ex db ia IIC T6…T4 Gb II2G Ex ia IIC T6…T1 Gb II2G Ex db ia IIB T6…T4 Gb II2G Ex ia IIB T6…T1 Gb Ex tb Kategorie Zündschutzart...

  • Seite 94: Lebensmitteltauglichkeit

    Proline Promass E 500 Ex nA Messumformer Messaufnehmer Class I, Zone 2 AEx/ Ex nA IIC T5...T4 Gc Class I, Zone 2 AEx/ Ex nA IIC T5...T1 Gc Ex tb Messumformer Messaufnehmer Zone 21 AEx/ Ex tb IIIC T85°C Db Zone 21 AEx/ Ex ia tb IIIC T** °C Db...

  • Seite 95: Funkzulassung

    Proline Promass E 500 • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...

  • Seite 96: Bestellinformationen

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 97: Heartbeat Technology

    • Ausgabe der Fluid-Konzentration mit Sondereinheiten (°Brix, °Baumé, °API, etc.) für Standardanwendungen. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 98: Kommunikationsspezifisches Zubehör

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.

  • Seite 99: Servicespezifisches Zubehör

    Für Einzelheiten: Betriebsanleitung BA01202S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.

  • Seite 100: Ergänzende Dokumentation

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...

  • Seite 101: Geräteabhängige Zusatzdokumentation

    Eingetragene Marke der SCHNEIDER AUTOMATION, INC. TRI-CLAMP ® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
  • Seite 102 www.addresses.endress.com...
