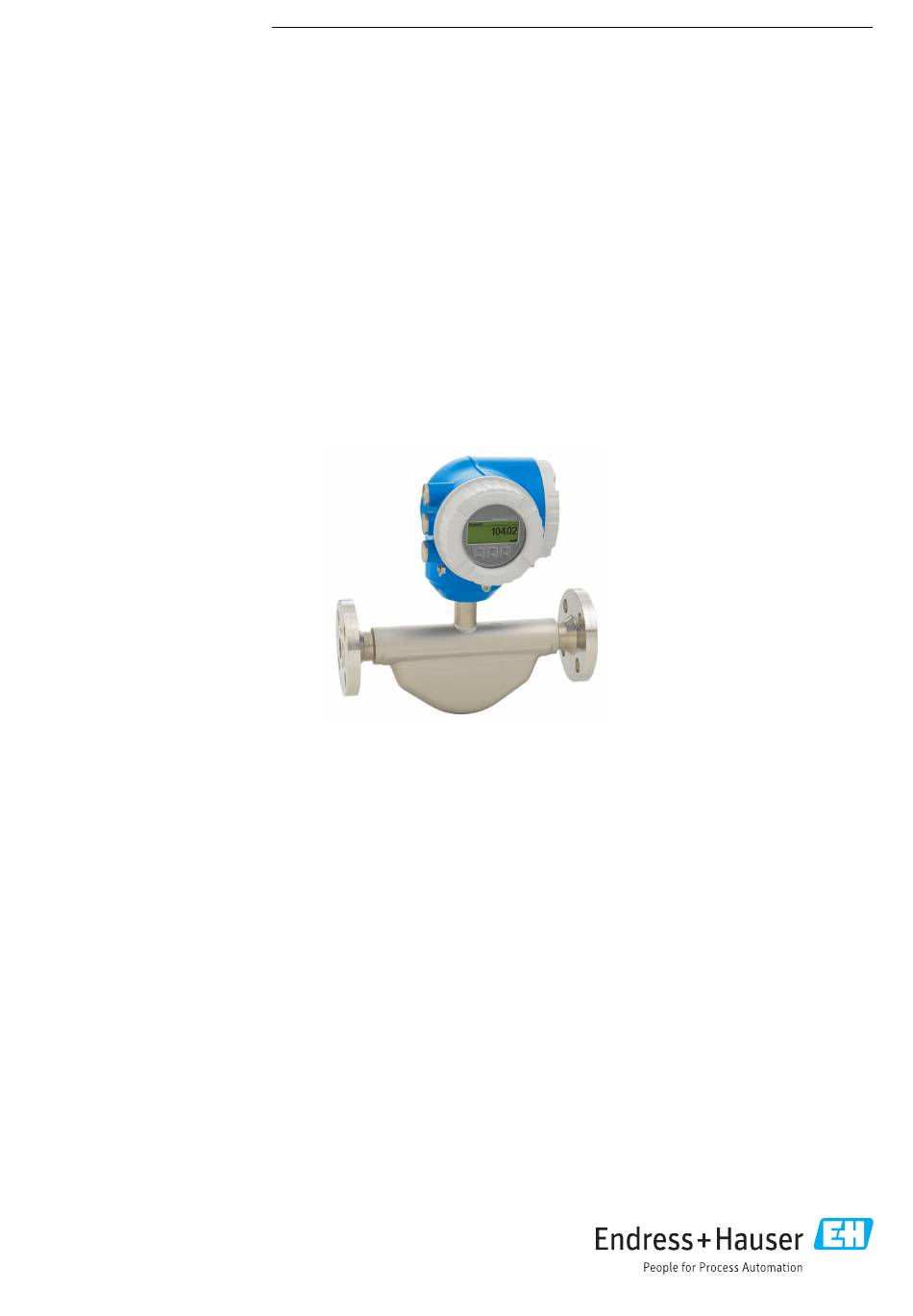

Seite 1 Products Solutions Services TI01272D/06/DE/08.22-00 71551576 2022-08-01 Technische Information Proline Promass E 300 Coriolis-Durchflussmessgerät Coriolis-Durchflussmessgeät der Mittelklasse mit kompaktem, zugangsopti- miertem Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen • Kostengünstig – vielseitig einsetzbares Gerät; Alternative zu Messstoffeigenschaften wie Viskosität und Dichte traditionellem Volumenfluss-Messgerät...
Seite 2: Inhaltsverzeichnis
Proline Promass E 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 57 Symbole .
Seite 3 Proline Promass E 300 Funkzulassung ......Weitere Zertifizierungen ..... . . 108 Externe Normen und Richtlinien .
Seite 4: Hinweise Zum Dokument
Proline Promass E 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass E 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Messeinrichtung
Proline Promass E 300 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.
Seite 7: Gerätearchitektur
Proline Promass E 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
Seite 8 Proline Promass E 300 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelekt- ronikmodul) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 9 Proline Promass E 300 Zugriff via OPC-UA Das Anwendungspaket „OPC-UA-Server“ ist bei der Geräteausführung mit der Kommunikati- onsart HART verfügbar →  110. Mit dem Anwendungspaket „OPC-UA-Server“ kann das Gerät mit OPC-UA Clients kommunizieren. Der im Gerät integrierte OPC-UA-Server ist über die optional bestellbare WLAN-Schnittstelle via WLAN Access Point oder die Serviceschnittstelle (CDI- RJ45) via Ethernet-Netzwerk verfügbar.
Seite 10: Eingang
Proline Promass E 300 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0 … 2 000 0 …...
Seite 11: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 12 Proline Promass E 300 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv)
Seite 13: Ausgang
Proline Promass E 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 14 Proline Promass E 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  13 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓ Stromausgang 4…20 mA HART Ex i aktiv ↓...
Seite 15: Ausgangssignal
Proline Promass E 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 16 Proline Promass E 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 17 Proline Promass E 300 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 18 Proline Promass E 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 19 Proline Promass E 300 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 20 Proline Promass E 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 21: Ausfallsignal
Proline Promass E 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 22 Proline Promass E 300 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 23: Vor-Ort-Anzeige
Proline Promass E 300 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 24: Ex-Anschlusswerte
Proline Promass E 300 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 25: Schleichmengenunterdrückung
Proline Promass E 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 26: Galvanische Trennung
Proline Promass E 300 Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min.
Seite 27 Proline Promass E 300 Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  114. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11 Ident number 0x156F Profil Version 3.02...
Seite 28 Proline Promass E 300 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Gerätead-...
Seite 29 Proline Promass E 300 Datenzugriff Auf jeden Geräteparameter kann via Modbus RS485 zugegriffen werden.  Zu den Modbus-Registerinformationen Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 300 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig.
Seite 30 Proline Promass E 300 PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class 2 0 Mbit/s Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
Seite 31 Proline Promass E 300 PROFINET mit Ethernet-APL Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.4 Kommunikationstyp Ethernet Advanced Physical Layer 10BASE-T1L Konformitätsklasse Conformance Class B (PA) Netzlastklasse Netload Class 2 0 Mbit/s Baudraten 10 Mbit/s Vollduplex...
Seite 32: Energieversorgung
Proline Promass E 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...
Seite 33: Verfügbare Gerätestecker
Proline Promass E 300 EtherNet/IP Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellva- riante des Geräts abhängig →  13.
Seite 34: Versorgungsspannung
Proline Promass E 300 Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss →  35 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...
Seite 35: Elektrischer Anschluss
Proline Promass E 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  32 • Verfügbare Gerätestecker →  33 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 36: Anschlussbeispiele
Proline Promass E 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  110. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 37 Proline Promass E 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten →  47 Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 38 Proline Promass E 300 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
Seite 39 Proline Promass E 300 EtherNet/IP A0028767  7 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  47 Messumformer Verbindungskabel zwischen den beiden Messumformern...
Seite 40 Proline Promass E 300 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  47 Messumformer...
Seite 41 Proline Promass E 300 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 42 Proline Promass E 300 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 43 Proline Promass E 300 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  18 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 44 Proline Promass E 300 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 45: Potenzialausgleich
Proline Promass E 300 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 46 Proline Promass E 300  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO PROFINET Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse ...
Seite 47: Kabelspezifikation
Proline Promass E 300 Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Kabelspezifikation Zulässiger Temperaturbereich •...
Seite 48 Proline Promass E 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme"...
Seite 49 Proline Promass E 300 Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Stromausgang 0/4…20 mA Normales Installationskabel ausreichend Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend...
Seite 50: Überspannungsschutz
Proline Promass E 300 ≤ 24 µH/Ω Lieferbare Kabellänge 10 m (35 ft) Dauerbetriebstemperatur Bei fester Verlegung: –50 … +105 °C (–58 … +221 °F); bewegt: –25 … +105 °C (–13 … +221 °F) UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonnen- einstrahlung schützen.
Seite 51: Wiederholbarkeit
Proline Promass E 300 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 1,80 0,066 1½ 4,50 0,165 0,257 18,0 0,6615 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000...
Seite 52: Reaktionszeit
Proline Promass E 300 Grund-Wiederholbarkeit Berechnungsgrundlagen →  53 Masse- und Volumenfluss (Flüssigkeiten) ±0,075 % v.M. ±0,05 % v.M. (Kalibrieroption, für Massefluss) Massefluss (Gase) ±0,25 % v.M. (bis zu einer Machzahl von 0,2) Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
Seite 53: Einfluss Messstoffdruck
Proline Promass E 300 Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F) Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung bei Massefluss und Dichte dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: •...
Seite 54: Montage
Proline Promass E 300 Beispiel maximale Messabweichung E [%] 95 100 Q [%] A0030289 Maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % vom maximalen Endwert Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: •...
Seite 55: Einbaulage
Proline Promass E 300 A0028773  23 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 56: Ein- Und Auslaufstrecken
Proline Promass E 300 Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo- sition auf die Messstoffeigenschaften abstimmen. A0028774  24 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer...
Seite 57: Umgebung
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 58: Vibrations- Und Schockfestigkeit
Proline Promass E 300 Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 • 10 … 200 Hz, 0,003 g •...
Seite 59: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Proline Promass E 300 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  26 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 60 Proline Promass E 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100 1 00 1 00 PN 63 PN 40 [°C] [°F] A0029832-DE  27 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch in Anlehnung an ASME B16.5...
Seite 61 Proline Promass E 300 Flansch JIS B2220 [psi] [bar] 63K ( DN 50) 1 00 ≤ 1400 63K (DN 80) 1 00 1 00 [°C] [°F] A0029834-DE  29 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch DIN 11864-2 Form A [psi] [bar] DN 8…40...
Seite 62 Proline Promass E 300 DIN 11851 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis +140 °C (+284 °F) vor. Bei der Auswahl von Dichtungen und Gegenstücken berücksichtigen, weil diese Komponenten Druck- und Temperaturbereich einschränken können. Gewindestutzen DIN 11864-1 Form A...
Seite 63: Gehäuse Messaufnehmer
Proline Promass E 300 [psi] [bar] 1400 1200 1000 [°C] [°F] A0029863-DE  35 Mit Anschlusswerkstoff 1.4404 (316/316L) Tri-Clamp [psi] [bar] [°C] [°F] A0032218-DE Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten,...
Seite 64: Berstscheibe
Proline Promass E 300 gerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] ³⁄₈ 3 620 ½ 3 620 3 620 1½ 2 900 2 610 1 740 Angaben zu den Abmessungen: Kapitel "Konstruktiver Aufbau" →  66 Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslöse-...
Seite 65: Beheizung
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  111. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 66: Konstruktiver Aufbau
Proline Promass E 300 Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0033786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 5,35 8,30 12,0 17,6 175,5 269,5 26,0 288,5 493,5 40,5...
Seite 67 Proline Promass E 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 5,35 8,30 12,0 17,6 175,5 269,5 26,0 288,5 493,5 40,5 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Version ohne Vor-Ort-Anzeige: Werte - 13 mm Abhängig vom jeweiligen Prozessanschluss...
Seite 68 Proline Promass E 300 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D6S...
Seite 69 Proline Promass E 300 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D3S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D7S...
Seite 70 Proline Promass E 300 Flansch in Anlehnung an ASME B16.5, Class 300 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ABS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 88,9 4 × Ø19,0 17,5 26,7 114,3 4 × Ø22,3 20,6 40,9 8 × Ø19,0...
Seite 71 Proline Promass E 300 Flansch JIS B2220, 20K 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NES [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × Ø23 Oberflächenrauheit (Flansch): Ra 3,2 … 6,3 µm DN 8 standardmässig mit DN 15 Flanschen Flansch JIS B2220, 40K 1.4404 (F316/F316L)
Seite 72 Proline Promass E 300 Festflansch DIN 11864-2 A0015627  37 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option KCS...
Seite 73 Proline Promass E 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp (½"), zu Rohr nach DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3-A Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit...
Seite 74 Proline Promass E 300 Gewindeverschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 34 × ¹⁄₈...
Seite 75 Proline Promass E 300 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 40 × ¹⁄₆ 22,5 Rd 40 × ¹⁄₆ 22,5 Rd 40 × ¹⁄₆ 22,5 Rd 60 × ¹⁄₆ 35,5 Rd 70 × ¹⁄₆...
Seite 76 Proline Promass E 300 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option JSF [mm] [mm] [mm] [mm] 37,13 22,6 37,13 22,6 37,13 22,6...
Seite 77 Proline Promass E 300 A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [mm] [in] [mm] [mm] SW 1 10,2 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [mm] [in] [mm] [mm] SW 1½...
Seite 78 Proline Promass E 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  39 Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet. Externe WLAN-Antenne am Gerät montiert 105 (4.1)
Seite 79 Proline Promass E 300 70 (2.8) A0033597  41 Maßeinheit mm (in) Endress+Hauser...
Seite 80: Abmessungen In Us-Einheiten
Proline Promass E 300 Abmessungen in US-Einhei- Kompaktausführung A0033786 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 6,65 2,68 3,98 9,92 13,43 7,87 2,32 5,55 0,21 1,77 ½...
Seite 81 Proline Promass E 300 Bestellmerkmal "Gehäuse", Option B "Rostfrei, hygienisch" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 7,20 2,87 4,33 9,92 13,43 7,87 2,56 5,31 0,21 1,77 ½ 7,20 2,87 4,33 3,94 9,92...
Seite 82 Proline Promass E 300 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 ×...
Seite 83 Proline Promass E 300 Flansch in Anlehnung an ASME B16.5, Class 600 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ACS [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × Ø0,62 0,81 0,55 10,28 ½ 3,74 2,63 4 × Ø0,62...
Seite 84 Proline Promass E 300 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 Tri-Clamp (½"), DIN 11866 Reihe C 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 9,02 ½ ½...
Seite 85 Proline Promass E 300 Gewindeverschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 9,02 ¹⁄₂ Rd 40 × ¹⁄₆...
Seite 86 Proline Promass E 300 A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [in] [in] [in] [in] ³⁄₈ SW 1 0,40 9,92 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [in] [in]...
Seite 87 Proline Promass E 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  43 Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet. Externe WLAN-Antenne am Gerät montiert 105 (4.1)
Seite 88: Gewicht
Proline Promass E 300 70 (2.8) A0033597  45 Maßeinheit mm (in) Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet". Abweichende Werte aufgrund anderer Messumformerausführungen: •...
Seite 89 Proline Promass E 300 Fensterwerkstoff Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Glas • Option B "Rostfrei, hygienisch": Polycarbonat Dichtungen Bestellmerkmal "Gehäuse": Option B "Rostfrei, hygienisch": EPDM und Silikon Kabeleinführungen/-verschraubungen A0028352  46 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 90: Prozessanschlüsse
Proline Promass E 300 Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4539 (904L); Verteilerstück: Rostfreier Stahl, 1.4404 (316L) Prozessanschlüsse...
Seite 91: Oberflächenrauheit
Proline Promass E 300 Oberflächenrauheit Alle Angaben beziehen sich auf messstoffberührende Teile. Die folgenden Oberflächenrauheiten sind bestellbar. • Nicht poliert • Ra = 0,76 µm (30 µin) • Ra = 0,38 µm (15 µin) Endress+Hauser...
Seite 92: Anzeige Und Bedienoberfläche
Proline Promass E 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...
Seite 93: Fernbedienung
Proline Promass E 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  110.
Seite 94 Proline Promass E 300 A0028747  49 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 95 Proline Promass E 300 A0028837  51 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
Seite 96 Proline Promass E 300 A0028838  53 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
Seite 97 Proline Promass E 300 Sterntopologie A0032078  55 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 98 Proline Promass E 300 Sterntopologie A0026545  57 Möglichkeiten der Fernbedienung via PROFINET Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 99: Serviceschnittstelle
Proline Promass E 300 Via APL-Netzwerk A0046117  59 Möglichkeiten der Fernbedienung via APL-Netzwerk Automatisierungssystem, z.B. Simatic S7 (Siemens) Ethernet-Switch, z.B. Scalance X204 (Siemens) Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z. B. FieldCare oder DeviceCare mit PROFINET COM DTM oder SIMATIC PDM mit FDI-Pack-...
Seite 100 Proline Promass E 300 A0027563  60 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod- bus DTM Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 101: Netzwerk Integration
Proline Promass E 300 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort. Als Zubehör verfügbar .  Jeweils nur 1 Antenne aktiv! Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) •...
Seite 102: Unterstützte Bedientools
Proline Promass E 300 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...
Seite 103: Historom Datenmanagement
Proline Promass E 300 • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- ket Extended HistoROM →  109) Sonderdokumentation Webserver →  115 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
Seite 104: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 105: Ex-Zulassung
Proline Promass E 300 Ex-Zulassung Das Messgerät ist zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beigefügt. Dieses ist auf dem Typenschild referenziert. Geräte mit dem Bestellmerkmal "Zulassung; Messumformer + Sensor", Option BA, BB, BC oder BD besitzen das Schutzniveau (EPL) Ga/Gb (Zone 0 im Messrohr).
Seite 106: Lebensmitteltauglichkeit
Proline Promass E 300 Ex tb Zone 21 AEx/ Ex tb IIIC T** °C Db Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät.
Seite 107: Zertifizierung Profibus
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 108: Funkzulassung
Proline Promass E 300 Funkzulassung Das Messgerät besitzt eine Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  115 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 109: Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 110: Petroleum
Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 111: Kommunikationsspezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 112: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 113: Systemkomponenten
Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 114: Geräteabhängige Zusatzdokumentation
Proline Promass E 300 Betriebsanleitung Messgerät Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus EtherNet/IP PROFINET PROFINET TION Field- RS485 mit Ether- net-APL Promass E 300 BA01484D BA01517D BA01506D BA01855D BA01495D BA01727D BA01738D BA02110D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS...
Seite 115: Eingetragene Marken
Proline Promass E 300 Handbuch zur Funktionalen Sicherheit Inhalt Dokumentationscode Proline Promass 300 SD01727D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D OPC-UA-Server SD02039D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar.
Seite 116 Proline Promass E 300 TRI-CLAMP® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA *71551576* 71551576 www.addresses.endress.com...
