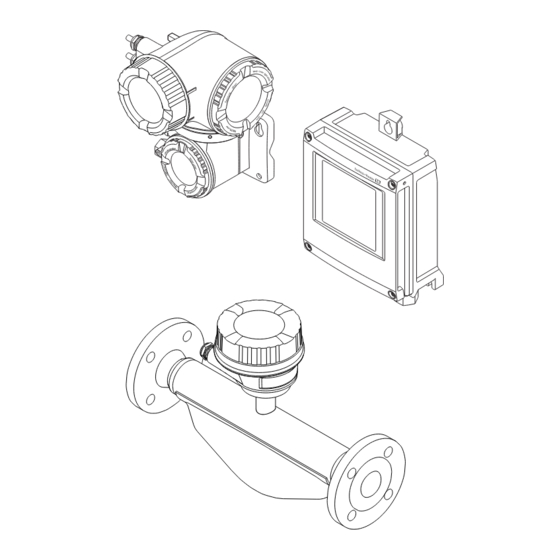

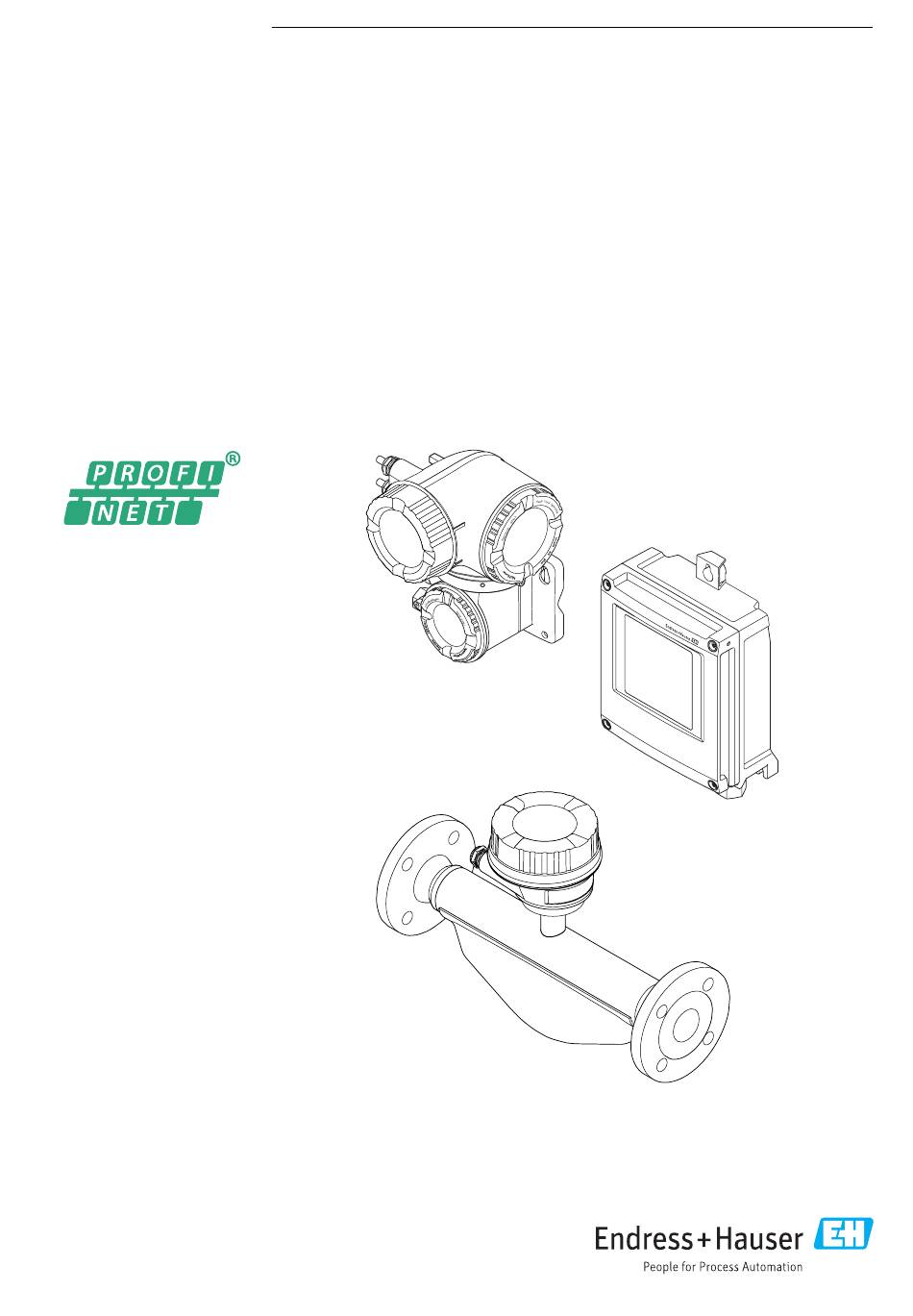

Seite 1 Products Solutions Services BA01760D/06/DE/01.17 71373772 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass E 500 PROFINET Coriolis-Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass E 500 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis Verpackungsentsorgung ....Hinweise zum Dokument ... . 6 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass E 500 PROFINET 8.2.2 Bedienphilosophie ....69 10.5.7 Statuseingang konfigurieren ..114 Zugriff auf Bedienmenü via Vor-Ort- 10.5.8 Stromausgang konfigurieren ..115 Anzeige .
Seite 5 13.2 Mess- und Prüfmittel ....253 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 254 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass E 500 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promass E 500 PROFINET Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9: Grundlegende Sicherheitshin
Proline Promass E 500 PROFINET Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promass E 500 PROFINET Grundlegende Sicherheitshinweise tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Seite 12: Zugriff Via Feldbus
Grundlegende Sicherheitshinweise Proline Promass E 500 PROFINET Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  168). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).
Seite 13: Zugriff Via Serviceschnittstelle Cdi-Rj45
Proline Promass E 500 PROFINET Grundlegende Sicherheitshinweise 2.7.5 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden wer- den. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundes- amt für Sicherheit in der Informationstechnik, zu berücksichtigen.
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promass E 500 PROFINET Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über ein Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
Seite 15 Proline Promass E 500 PROFINET Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Seite 17: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
Seite 18 Warenannahme und Produktidentifizierung Proline Promass E 500 PROFINET Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 19: Messaufnehmer-Typenschild
Proline Promass E 500 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: A0029206  5 Beispiel für ein Messaufnehmer-Typenschild Teil 1 Name des Messaufnehmers Herstellungsort Nennweite des Messaufnehmers; Flanschnennweite/Nenndruck; Testdruck des Messaufnehmers; Messstoff- Temperaturbereich; Werkstoff von Messrohr und Verteilstück...
Seite 20: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promass E 500 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 21: Lagerung Und Transport
Proline Promass E 500 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22: Messgeräte Mit Hebeösen
Montage Proline Promass E 500 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23: Einbaulage
Proline Promass E 500 PROFINET Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 24: Ein- Und Auslaufstrecken
Montage Proline Promass E 500 PROFINET Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  8,  24 A0015589 Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  8,  24 A0015590 Horizontale Einbaulage Messumfor- mer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken.
Seite 25: Anforderungen Aus Umgebung Und Prozess
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  275 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  256 Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 26: Beheizung
Montage Proline Promass E 500 PROFINET A0034391  9 Wärmeisolation mit freiem Halsrohr Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! ‣ Maximal zulässige Umgebungstemperatur für den Umformer einhalten. ‣ Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten. HINWEIS Gefahr der Überhitzung bei Beheizung...
Seite 27 Proline Promass E 500 PROFINET Montage WARNUNG Funktionssicherheit der Berstscheibe eingeschränkt. Personengefährdung durch austretende Messstoffe! ‣ Berstscheibe nicht entfernen. ‣ Beim Einsatz einer Berstscheibe: Keinen Heizmantel verwenden. ‣ Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behin- dert wird.
Seite 28 Montage Proline Promass E 500 PROFINET 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  11 Wetterschutzhaube Proline 500 Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformergehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vor- bereitet.
Seite 29: Messgerät Montieren
Proline Promass E 500 PROFINET Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital – Gabelschlüssel SW 10 – Torxschraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage: Bohrmaschine mit Bohrer ⌀...
Seite 30: Messumformergehäuse Montieren: Proline 500 - Digital
Montage Proline Promass E 500 PROFINET 6.2.4 Messumformergehäuse montieren: Proline 500 – digital VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur nicht überschreiten . ‣ Bei Betrieb im Freien: Direkte Sonneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.
Seite 31: Wandmontage
Proline Promass E 500 PROFINET Montage Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  13 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
Seite 32 Montage Proline Promass E 500 PROFINET Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  14 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Seite 33: Messumformergehäuse Drehen: Pro- Line 500
Proline Promass E 500 PROFINET Montage Pfostenmontage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  15 Maßeinheit mm (in) 6.2.6 Messumformergehäuse drehen: Proline 500 Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mess- umformergehäuse gedreht werden.
Seite 34: Anzeigemodul Drehen: Proline 500
Montage Proline Promass E 500 PROFINET – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.
Seite 35: Elektrischer Anschluss
Proline Promass E 500 PROFINET Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 36 Elektrischer Anschluss Proline Promass E 500 PROFINET Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 37 Proline Promass E 500 PROFINET Elektrischer Anschluss A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital Standardkabel Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar. Aufbau 4 Adern (2 Paare); CU-Litzen blank; paarverseilt mit gemeinsamen Schirm Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω...
Seite 38 Elektrischer Anschluss Proline Promass E 500 PROFINET Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 22) (AWG 22) • +, – = 0,5 mm • A, B = 0,5 mm...
Seite 39: Klemmenbelegung
Proline Promass E 500 PROFINET Elektrischer Anschluss C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Standardkabel 6 × 0,38 mm PVC-Kabel mit gemeinsamem Schirm und einzeln abge- schirmten Adern Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.)
Seite 40: Pinbelegung Gerätestecker
Elektrischer Anschluss Proline Promass E 500 PROFINET 7.1.5 Pinbelegung Gerätestecker Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0016812 Buchse 7.1.6 Messgerät vorbereiten Die Arbeitsschritte in folgender Reihenfolge ausführen: 1. Messaufnehmer und Messumformer montieren. 2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
Seite 41: Messgerät Anschließen: Proline 500 - Digital
Proline Promass E 500 PROFINET Elektrischer Anschluss Messgerät anschließen: Proline 500 - digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 42 Elektrischer Anschluss Proline Promass E 500 PROFINET Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option A "Alu beschichtet" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen.
Seite 43 Proline Promass E 500 PROFINET Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 44 Elektrischer Anschluss Proline Promass E 500 PROFINET Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
Seite 45 Proline Promass E 500 PROFINET Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 46: Messumformer Anschließen
Elektrischer Anschluss Proline Promass E 500 PROFINET 7.2.2 Messumformer anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Neben den Anschluss des Geräts über PROFINET und den verfügbaren Ein-/Ausgän-...
Seite 47 Proline Promass E 500 PROFINET Elektrischer Anschluss 6. Schutzleiter anschließen. 7. RJ45 Stecker einstecken. 8. Kabelverschraubungen fest anziehen.  Der Anschluss der PROFINET Verbindung ist damit abgeschlossen. Versorgungsspannung und weitere Ein-/Ausgänge anschließen TX 20 TX 20 10 (0.4) 22 mm...
Seite 48: Kabel Entfernen
Elektrischer Anschluss Proline Promass E 500 PROFINET Kabel entfernen 3 (0.12) A0029598  16 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 49: Messumformer In Ein Netzwerk Einbinden
Proline Promass E 500 PROFINET Elektrischer Anschluss 7.2.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  41.
Seite 50: In Eine Ringtopologie Einbinden
Elektrischer Anschluss Proline Promass E 500 PROFINET In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker •...
Seite 51: Messgerät Anschließen: Proline 500
Proline Promass E 500 PROFINET Elektrischer Anschluss Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 52 Elektrischer Anschluss Proline Promass E 500 PROFINET Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 53 Proline Promass E 500 PROFINET Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 54: Messumformer Anschließen
Elektrischer Anschluss Proline Promass E 500 PROFINET 7.3.2 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) Neben den Anschluss des Geräts über PROFINET und den verfügbaren Ein-/Ausgän- gen stehen noch weitere Anschlussmöglichkeiten zur Verfügung:...
Seite 55 Proline Promass E 500 PROFINET Elektrischer Anschluss 22 mm 24 mm N ic t e r e r g ö f f iz e t e n s io r ir A0033722 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 56 Elektrischer Anschluss Proline Promass E 500 PROFINET 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →  39.
Seite 57: Messumformer In Ein Netzwerk Einbinden
Proline Promass E 500 PROFINET Elektrischer Anschluss 7.3.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  51.
Seite 58: Potentialausgleich Sicherstellen
Elektrischer Anschluss Proline Promass E 500 PROFINET In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker •...
Seite 59: Spezielle Anschlusshinweise
Proline Promass E 500 PROFINET Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFINET A0016805  18 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  35...
Seite 60: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass E 500 PROFINET 4...20 mA A0028759  20 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  21 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B.
Seite 61: Relaisausgang
Proline Promass E 500 PROFINET Elektrischer Anschluss Relaisausgang A0028760  23 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  265 Stromeingang A0028915  24 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
Seite 62: Hardwareeinstellungen
Elektrischer Anschluss Proline Promass E 500 PROFINET Hardwareeinstellungen 7.6.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Die Messstellenbezeichnung entspricht dem Gerätenamen (Name of Station der PROFINET-Spezifikation). Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden.
Seite 63 Proline Promass E 500 PROFINET Elektrischer Anschluss 1 2 3 4 5 6 7 8 Name of Station A0034497 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
Seite 64: Default Ip-Adresse Aktivieren
Elektrischer Anschluss Proline Promass E 500 PROFINET 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
Seite 65: Schutzart Sicherstellen
Proline Promass E 500 PROFINET Elektrischer Anschluss Default IP-Adresse über DIP-Schalter aktivieren: Proline 500 Stromschlaggefahr beim Öffnen des Messumformergehäuses. ‣ Vor dem Öffnen des Messumformergehäuses: ‣ Das Gerät von der Energieversorgung trennen. A0034499 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.
Seite 66: Anschlusskontrolle
Elektrischer Anschluss Proline Promass E 500 PROFINET Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 67: Bedienungsmöglichkeiten
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS)
Seite 68: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  287 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 69: Bedienphilosophie
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lan- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 70: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 71: Anzeigebereich
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
Seite 72 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Navigationspfad Der Navigationspfad - in der Navigieransicht links oben angezeigt - besteht aus folgenden Elementen: • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen •...
Seite 73: Verriegelung
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Wizard Parameter innerhalb eines Wizard  Für Parameter in Untermenüs gibt es kein Anzeigesymbol. Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter...
Seite 74: Texteditor
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Texteditor Xxxxxxx A B C D E F G H I J K M N O P Q R S T U V W A0034114  28 Für die Eingabe von Texten in Parametern (z.B. Messstellenbezeichnung)
Seite 75: Eingabe Steuern
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Eingabe steuern Symbol Bedeutung Eingabeposition verschieben Eingabe verwerfen Eingabe bestätigen Zeichen links neben der Eingabeposition löschen Zeichen rechts neben der Eingabeposition löschen Alle eingegebenen Zeichen löschen 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü...
Seite 76: Kontextmenü Aufrufen
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: – Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. – Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position").
Seite 77: Navigieren Und Aus Liste Wählen
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 78: Hilfetext Aufrufen
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 79: Anwenderrollen Und Ihre Zugriffsrechte
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  73, zur Erläuterung der Bedienelemente →  75 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 80: Tastenverriegelung Ein- Und Aus
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  146) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 81: Voraussetzungen
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät →  287 8.4.2 Voraussetzungen Computer Hardware...
Seite 82: Bei Verbindungsproblemen
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen Alle weiteren Netzwerkverbindungen wie z.B. WLAN ausschalten. ausschalten. Bei Verbindungsproblemen: →  186 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 83 Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Internetprotokoll vom Computer konfigurieren Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden: • Dynamic Configuration Protocol (DCP), Werkseinstellung: Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (z.B. Siemens S7) automatisch zugewiesen. • Hardwareadressierung: Die IP-Adresse wird über DIP-Schalter eingestellt →...
Seite 84 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Vorbereitung des mobilen Endgeräts ‣ WLAN-Empfang des mobilen Endgeräts aktivieren. Verbindung vom mobilen Endgerät zum Messgerät aufbauen 1. In den WLAN-Einstellungen des mobilen Endgeräts: Messgerät anhand der SSID auswählen (z.B. EH_Promass_500_A802000). 2. Gegebenenfalls Verschlüsselungsmethode WPA2 wählen.
Seite 85: Einloggen
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  164) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  186 8.4.4...
Seite 86: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung • Gerätestatus mit Statussignal →  195 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät •...
Seite 87: Arbeitsbereich
Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 88: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promass E 500 PROFINET 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  83. Wenn der Aufbau der Kommunikation zum Webserver über die Standard-IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 89 Proline Promass E 500 PROFINET Bedienungsmöglichkeiten A0033719  31 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 90 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET Messumformer Proline 500 A0027563  33 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
Seite 91 Proline Promass E 500 PROFINET Bedienungsmöglichkeiten Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) Verschlüsselung WPA2-PSK/AES 128 bit Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort. ...
Seite 92: Fieldcare
8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 93: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 94: Systemintegration
Systemintegration Proline Promass E 500 PROFINET Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 10.2017 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...
Seite 95: Gerätestammdatei (Gsd)
Proline Promass E 500 PROFINET Systemintegration Gerätestammdatei (GSD) Um Feldgeräte in ein Bussystem einzubinden benötigt das PROFINET System eine Beschreibung der Geräteparameter wie z.B. Ausgangsdaten, Eingangsdaten, Datenformat und Datenmenge. Diese Daten sind in der Gerätestammdatei (GSD) enthalten, die während der Inbetrieb- nahme des Kommunikationssystems dem Automatisierungssystem zur Verfügung gestellt...
Seite 96: Zyklische Datenübertragung
Systemintegration Proline Promass E 500 PROFINET Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot 1…14, 24…26,...
Seite 97: Auswahl: Gerätefunktion
Proline Promass E 500 PROFINET Systemintegration Slot Eingangsgrößen Zusätzliche Eingangsgrößen mit dem Anwendungspaket Heartbeat Verification • Trägerrohrtemperatur • Schwingungsdämpfung 1 • Schwingfrequenz 1 1…14 • Schwingamplitude 0 • Schwingamplitude 1 • Frequenzschwankung 1 • Schwankung Rohrdämpfung 1 • Erregerstrom 1 •...
Seite 98 Systemintegration Proline Promass E 500 PROFINET Datenstruktur Eingangsdaten Diskret Input Byte 1 Byte 2 Diskret Input Status Kodierung des Status →  103 Diagnose Input Modul Diskrete Eingangswerte (Diagnoseinformationen) vom Messgerät zum Automatisierungs- system übertragen. Diagnoseinformationen werden vom Messgerät genutzt, um den Zustand des Geräts an das Automatisierungssystem zu senden.
Seite 99 Proline Promass E 500 PROFINET Systemintegration Submodul Totalizer Value Summenzählerwert vom Messgerät zum Automatisierungssystem übertragen. Module Totalizer übertragen über das Submodul Totalizer Value einen ausgewählten Sum- menzählerwert inkl. Status zyklisch vom Messgerät zum Automatisierungssystem. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
Seite 100 Systemintegration Proline Promass E 500 PROFINET Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 15…17 Verrechnung der positiven Durchflussmenge Verrechnung der negativen Durchflussmenge Datenstruktur Ausgangsdaten (Submodul Totalizer Mode) Byte 1 Konfigurationsvariable Analog Output Modul Kompensationswerte vom Automatisierungssystem zum Messgerät übertragen.
Seite 101 Proline Promass E 500 PROFINET Systemintegration Datenstruktur Ausgangsdaten Analog Output Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Messwert: Gleitkommazahl (IEEE 754) Status Einheiten-Code Kodierung des Status →  103 Fehlerverhalten Für die Verwendung der Kompensationswerte kann ein Fehlerverhalten definiert werden.
Seite 102 Systemintegration Proline Promass E 500 PROFINET Heartbeat Verifikations-Modul Diskrete Ausgangswerte vom Automatisierungssystem empfangen und diskrete Eingangs- werte vom Messgerät zum Automatisierungssystem übertragen. Das Heartbeat Verifikations-Modul empfängt diskrete Ausgangsdaten vom Automatisie- rungssystem und überträgt diskrete Eingangsdaten vom Messgerät zum Automatisie- rungssystem.
Seite 103: Kodierung Des Status
Proline Promass E 500 PROFINET Systemintegration Zugeordnete Gerätefunktionen Slot Eingangsgrößen Auswahl des Messstofftyps Datenstruktur Ausgangsdaten Konzentration Byte 1 Steuervariable 9.3.3 Kodierung des Status Status Kodierung (hex) Bedeutung BAD - Maintenance alarm 0x24 Es ist kein Messwert verfügbar, da ein Gerätefehler vorliegt.
Seite 104: Zugeordnete Slots
Systemintegration Proline Promass E 500 PROFINET Zugeordnete Slots Slot Werkseinstellung Massefluss Volumenfluss Normvolumenfluss Dichte Referenzdichte Temperatur 7…14 – Summenzähler 1 Summenzähler 2 Summenzähler 3 Endress+Hauser...
Seite 105: Startup-Parametrierung
Proline Promass E 500 PROFINET Systemintegration 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernommen. Startup-Parametrierung • Management: (NSU) – Softwarerevision – Schreibschutz –...
Seite 106: Inbetriebnahme
Inbetriebnahme Proline Promass E 500 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  66 10.2 Messgerät einschalten ‣...
Seite 107: Messgerät Konfigurieren
Proline Promass E 500 PROFINET Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...
Seite 108: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promass E 500 PROFINET ‣ Anzeige →  132 ‣ Schleichmengenunterdrückung →  143 ‣ Überwachung teilgefülltes Rohr →  144 ‣ Erweitertes Setup →  145 10.5.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
Seite 109 Proline Promass E 500 PROFINET Inbetriebnahme Dichteeinheit →  109 Normdichteeinheit →  109 Temperatureinheit →  110 Druckeinheit →  110 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung •...
Seite 110: Gen
Inbetriebnahme Proline Promass E 500 PROFINET Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 111: Messstoff Auswählen Und Einstellen
Proline Promass E 500 PROFINET Inbetriebnahme 10.5.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  111 Messstoff wählen...
Seite 112: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 113: Stromeingang Konfigurieren
Proline Promass E 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) •...
Seite 114: Statuseingang Konfigurieren
Inbetriebnahme Proline Promass E 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus Das Messgerät ist nicht für...
Seite 115: Stromausgang Konfigurieren
Proline Promass E 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) • 22-23 (I/O 3) • 20-21 (I/O 4) Zuordnung Statuseingang Funktion für Statuseingang wählen.
Seite 116 Inbetriebnahme Proline Promass E 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus –...
Seite 117 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA NAMUR Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA US • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA •...
Seite 118 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  116) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...
Seite 119: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promass E 500 PROFINET Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 120 Inbetriebnahme Proline Promass E 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 121 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Impulsbreite In Parameter Betriebsart ist Zeitdauer des Ausgangsimpul- 0,05 … 2 000 ms 100 ms die Option Impuls und in Para- ses festlegen. meter Zuordnung Impulsaus- gang (→  120) ist eine der folgenden Optionen ausge- wählt:...
Seite 122 Inbetriebnahme Proline Promass E 500 PROFINET Fehlerfrequenz →  126 Invertiertes Ausgangssignal →  126 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer –...
Seite 123 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  119) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
Seite 124 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart ist Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz 0,0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→  123) ist eine der folgenden Optionen ausgewählt:...
Seite 125 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart ist Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in eingeben. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→  123) ist eine der folgenden Optionen ausgewählt:...
Seite 126 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart ist Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz die Option Frequenz und in alarm festlegen. • Definierter Wert Parameter Zuordnung Fre- • 0 Hz quenzausgang (→...
Seite 127 Proline Promass E 500 PROFINET Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  127 Klemmennummer →  127 Signalmodus →  127 →  128 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  128 Zuordnung Grenzwert →...
Seite 128 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 129: 10.5.10 Relaisausgang Konfigurieren
Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
Seite 130 Inbetriebnahme Proline Promass E 500 PROFINET Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n →  130 Funktion Schaltausgang →  130 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  131 Zuordnung Diagnoseverhalten →  131 Zuordnung Status →...
Seite 131 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
Seite 132: 10.5.11 Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltpunkt In Parameter Funktion Relais- Messwert für Einschaltpunkt Gleitkommazahl mit Abhängig vom Land: ausgang ist die Option Grenz- eingeben. Vorzeichen • 0 kg/h wert ausgewählt. • 0 lb/min Einschaltverzögerung...
Seite 133 Proline Promass E 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 134 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 135 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 136 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 137 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
Seite 138 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 139 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
Seite 140 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 100%-Bargraph In Parameter 3. Anzeigewert 100%-Wert für Bargraph- Gleitkommazahl mit wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen Endress+Hauser...
Seite 141 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 142 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
Seite 143: 10.5.12 Schleichmenge Konfigurieren
Proline Promass E 500 PROFINET Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  143 Einschaltpunkt Schleichmengenunter- →...
Seite 144: 10.5.13 Überwachung Der Rohrfüllung Konfigurieren
Inbetriebnahme Proline Promass E 500 PROFINET 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 145: Erweiterte Einstellungen
Proline Promass E 500 PROFINET Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 146: Parameter Zur Eingabe Des Freigabecodes Nutzen
Inbetriebnahme Proline Promass E 500 PROFINET ‣ Anzeige →  150 ‣ WLAN-Einstellungen →  160 ‣ Konzentration ‣ Heartbeat Setup ‣ →  161 Datensicherung ‣ Administration →  163 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
Seite 147: Sensorabgleich Durchführen
Proline Promass E 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len. dichte • Eingelesene Norm- dichte • Stromeingang 1 •...
Seite 148: Summenzähler Konfigurieren
Inbetriebnahme Proline Promass E 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an • Durchfluss in Pfeilrichtung Durchfluss in Pfeilrichtung Pfeilrichtung auf dem Aufnehmer anpassen. • Durchfluss gegen Pfeilrich- tung Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→...
Seite 149 Proline Promass E 500 PROFINET Inbetriebnahme Betriebsart Summenzähler →  149 Fehlerverhalten →  149 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Volumenfluss Volumenfluss • Massefluss • Normvolumenfluss • Gesamter Massefluss • Kondensat-Massefluss •...
Seite 150: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promass E 500 PROFINET 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  151 Format Anzeige →...
Seite 151 Proline Promass E 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 152 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 153 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 154 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 155 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
Seite 156 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 157 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
Seite 158 Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 159 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
Seite 160: Wlan Konfigurieren
Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der • Deaktivieren Aktivieren gen ist erfüllt:...
Seite 161: Konfiguration Verwalten
Proline Promass E 500 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige WLAN – WLAN ein- und ausschalten. • Deaktivieren Aktivieren • Aktivieren WLAN-Modus – WLAN-Modus wählen. • WLAN Access WLAN Access Point Point • WLAN-Station SSID-Name Der Client ist aktiviert.
Seite 162 Inbetriebnahme Proline Promass E 500 PROFINET Dies funktioniert mithilfe von Parameter Konfigurationsdaten verwalten und seinen Optionen, der sich im Untermenü Datensicherung befindet. Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  162 Letzte Datensicherung →  162 Konfigurationsdaten verwalten →...
Seite 163: Parameter Zur Administration Des
Proline Promass E 500 PROFINET Inbetriebnahme Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.
Seite 164: Simulation
Inbetriebnahme Proline Promass E 500 PROFINET Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen Betriebszeit →  164 Freigabecode zurücksetzen →  164 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 165 Proline Promass E 500 PROFINET Inbetriebnahme Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  166 Wert Prozessgröße →  166 Simulation Statuseingang →  166 Eingangssignalpegel →  167 Simulation Stromeingang 1 … n →  167 Wert Stromeingang 1 …...
Seite 166 Inbetriebnahme Proline Promass E 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumenfluss •...
Seite 167 Proline Promass E 500 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Eingangssignalpegel In Parameter Simulation Sta- Signalpegel für Simulation vom • Hoch Hoch tuseingang ist die Option An Statuseingang wählen. • Tief ausgewählt. Simulation Stromeingang 1 … n –...
Seite 168: Einstellungen Vor Unerlaubtem Zugriff Schüt- 86 Zen
Inbetriebnahme Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis • Sensor Prozess auswählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis – Diagnoseereignis wählen, um • Aus dieses zu simulieren. • Auswahlliste Dia- gnoseereignisse (abhängig von der...
Seite 169 Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  164) navigieren. 2. Resetcode eingeben.
Seite 170: Schreibschutz Via Verriegelungs
Inbetriebnahme Proline Promass E 500 PROFINET 10.8.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"):...
Seite 171 Proline Promass E 500 PROFINET Inbetriebnahme 5. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position OFF (Werkseinstellung) bringen: Hardwareschreibschutz deaktiviert.  In Parameter Status Verriegelung wird keine Option angezeigt →  172. Auf der Vor-Ort-Anzeige verschwindet in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Symbol.
Seite 172: Betrieb
Betrieb Proline Promass E 500 PROFINET Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 173: Untermenü "Messgrößen
Proline Promass E 500 PROFINET Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen →  173 Massefluss →  173 Volumenfluss Normvolumenfluss →...
Seite 174: Summenzähler
Betrieb Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  109) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...
Seite 175: Untermenü "Eingangswerte
Proline Promass E 500 PROFINET Betrieb Navigation Menü "Diagnose" → Messwerte → Summenzähler 1 … n ‣ Summenzähler 1 … n →  175 Zuordnung Prozessgröße →  175 Summenzählerwert 1 … n Summenzählerstatus 1 … n →  175 Summenzählerstatus (Hex) 1 …...
Seite 176 Betrieb Proline Promass E 500 PROFINET Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ →  176 Stromeingang 1 … n ‣ →  176 Statuseingang 1 … n Eingangswerte Stromeingang Das Untermenü Stromeingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromeingang anzuzeigen.
Seite 177: Ausgangswerte
Proline Promass E 500 PROFINET Betrieb 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte ‣ →  177 Stromausgang 1 … n ‣...
Seite 178: Ausgangswerte Relaisausgang
Betrieb Proline Promass E 500 PROFINET Impulsausgang 1 … n →  178 Schaltzustand 1 … n →  178 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 …...
Seite 179 Proline Promass E 500 PROFINET Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  179 Steuerung Summenzähler 1 … n →  179 Vorwahlmenge 1 … n Alle Summenzähler zurücksetzen →  179 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
Seite 180: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Betrieb Proline Promass E 500 PROFINET 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
Seite 181 Proline Promass E 500 PROFINET Betrieb Datenspeicher löschen →  183 Messwertspeicherung →  183 Speicherverzögerung →  183 Messwertspeicherungssteuerung →  183 Messwertspeicherungsstatus →  184 Gesamte Speicherdauer →  184 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣...
Seite 182 Betrieb Proline Promass E 500 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Speicherkanal eine Prozess- • Aus HistoROM ist verfügbar. größe zuordnen. • Massefluss • Volumenfluss  In Parameter Software- • Normvolumenfluss Optionsübersicht wer-...
Seite 183 Proline Promass E 500 PROFINET Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 • HBSI •...
Seite 184 Betrieb Proline Promass E 500 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten Gesamte Speicherdauer...
Seite 185: Diagnose Und Störungsbehebung
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 186 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  254. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 187 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.
Seite 188: Zur Systemintegration
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
Seite 189 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung A0029689 Versorgungsspannung Gerätestatus Blinking/Netzwerkstatus Port 1 aktiv: PROFINET Port 2 aktiv: PROFINET und Serviceschnittstelle (CDI) 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
Seite 190 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Farbe Bedeutung Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- PROFINET stellt. Weiß Angeschlossen und Verbindung hergestellt. Weiß blinkend Kommunikation nicht aktiv. Port 2 aktiv: Nicht angeschlossen oder keine Verbindung herge- PROFINET und stellt.
Seite 191: Anschlussgehäuse Messaufnehmer
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Farbe Bedeutung Rot blinkend Zyklischer Datenaustausch war aktiv, aber Verbin- dung wurde unterbrochen: Blinkfrequenz: 3 Hz Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- PROFINET stellt. Weiß Angeschlossen und Verbindung hergestellt.
Seite 192: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 193: Diagnoseinformation
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 194: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 195: Behebungsmaßnahmen Aufrufen
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation →  193 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  247 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 196: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 197: Diagnoseinformationen Anpassen
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 198: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
Seite 199: Übersicht Zu Diagnoseinformationen
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformationen zur Konfiguration: Diagnosenummer 400…599 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Process Invalid process Alarm 0x28 related (Failure) condition UNCER- Process Invalid process...
Seite 200: Diagnose Zum Sensor
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Kurztext 022 Temperatursensor defekt 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus...
Seite 201 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität •...
Seite 202 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 203 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 2. Sevice kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 204 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt 1. Gerät neu starten 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät Messgrößenstatus zurücksetzen' ) 3. HistoROM S-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 205 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus [ab Werk] former prüfen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 206 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 207: Diagnose Zur Elektronik
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Gerätestörung 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 208 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Software inkompatibel 1. Software prüfen 2. Hauptelektronik flashen oder tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude •...
Seite 209 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 2. Elektronikmodule tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss •...
Seite 210 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 211 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten 2. Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss •...
Seite 212 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss •...
Seite 213 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude • Alternativer GSV-Durchfluss •...
Seite 214 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 215 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte warten. Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 216 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss •...
Seite 217 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. Elektronikmodule prüfen Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tauschen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 218 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 219 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 220 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt 1. Gerät neu starten 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Messgrößenstatus 3. T-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 221: Diagnose Zur Konfiguration
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung 12.7.3 Diagnose zur Konfiguration Diagnoseinformation Behebungsmaßnahmen Kurztext 303 I/O 1 … n-Konfiguration geändert 1. I/O-Modul-Konfiguration übernehmen (Parameter ' I /O-Konfiguration übernehmen' ) Messgrößenstatus 2. Danach Gerätebeschreibung (DD) neu laden und Verkabelung prüfen...
Seite 222 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss •...
Seite 223 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung 1. Verbindung prüfen 2. Datenübertragung wiederholen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 224 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Uncertain Quality substatus Initial value Coding (hex) 0x4C … 0x4F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 225 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss •...
Seite 226 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Up- und Download der neuen Konf. Quality Uncertain Quality substatus Maintenance demanded Coding (hex) 0x68 … 0x6B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 227 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen –...
Seite 228 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität • Wasser-Normvolumenfluss • Schwingamplitude •...
Seite 229 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Messgröße Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität • Wasser-Normvolumenfluss •...
Seite 230 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 … n Simulation Frequenzausgang ausschalten Messgrößenstatus...
Seite 231 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 495 Simulation Diagnoseereignis Simulation ausschalten Messgrößenstatus...
Seite 232 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 233: Diagnose Zum Prozess
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext...
Seite 234 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 830 Sensortemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse reduzieren Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude •...
Seite 235 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude •...
Seite 236 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 237 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 238 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität • Wasser-Normvolumenfluss •...
Seite 239 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität • Wasser-Normvolumenfluss •...
Seite 240 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 1. Einstellungen Schleichmengenunterdrückung prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität • Wasser-Normvolumenfluss •...
Seite 241 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 2. Externes Gerät oder Prozessdruck prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude •...
Seite 242 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität •...
Seite 243 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude •...
Seite 244 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude •...
Seite 245 Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API-Warengruppe prüfen 2. API-bezogene Parameter prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 246 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude • Kinematische Viskosität •...
Seite 247: Anstehende Diagnoseereignisse
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Dia- gnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  194 •...
Seite 248: 12.10 Ereignis-Logbuch
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  39 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  194 • Via Webbrowser →  195 •...
Seite 249: 12.10.2 Ereignis-Logbuch Filtern
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) •...
Seite 250: 12.11 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promass E 500 PROFINET Informationsereignis Ereignistext I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet...
Seite 251: 12.12 Geräteinformationen
Proline Promass E 500 PROFINET Diagnose und Störungsbehebung Optionen Beschreibung Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. S-DAT-Sicherung wieder- Wiederherstellung der Daten, die auf dem S-DAT gespeichert sind. Der Datensatz herstellen wird aus dem Speicher der Elektronik auf das S-DAT zurückgespielt.
Seite 252: 12.13 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nloads • Folgende Details angeben: – Produktwurzel: z.B. 8E 5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 253: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  275. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 254: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 255: Entsorgung
Proline Promass E 500 PROFINET Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Seite 256: Zubehör
Zubehör Proline Promass E 500 PROFINET Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 257: Zum Messaufnehmer
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 258: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 259 Proline Promass E 500 PROFINET Zubehör Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  Zu Einzelheiten: Dokument "Technische Information" TI00383P und Betriebs-...
Seite 260: Technische Daten
Technische Daten Proline Promass E 500 PROFINET Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 261: Eingang
Proline Promass E 500 PROFINET Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 262 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 263 Proline Promass E 500 PROFINET Technische Daten Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen •...
Seite 264: Ausgang
Technische Daten Proline Promass E 500 PROFINET 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv Leerlaufspannung...
Seite 265 Proline Promass E 500 PROFINET Technische Daten Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs-...
Seite 266: Frei Konfigurierbarer Ein-/Ausgang
Technische Daten Proline Promass E 500 PROFINET Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An •...
Seite 267: Vor-Ort-Anzeige
Proline Promass E 500 PROFINET Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 268: Leuchtdioden (Led)
Technische Daten Proline Promass E 500 PROFINET Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
Seite 269: Energieversorgung
Proline Promass E 500 PROFINET Technische Daten Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung über: – Leitsystem – Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung •...
Seite 270: Leistungsmerkmale
Technische Daten Proline Promass E 500 PROFINET Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 • Gerätestecker für Verbindungskabel: M12 Bei der Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse", Option C...
Seite 271: Nullpunktstabilität
Proline Promass E 500 PROFINET Technische Daten Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,20 0,007 ½ 0,65 0,024 1,80 0,066 1½ 4,50 0,165 0,257 18,0 0,6615 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100...
Seite 272: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Technische Daten Proline Promass E 500 PROFINET Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  273 Masse- und Volumenfluss (Flüssigkeiten) ±0,075 % v.M. ±0,05 % v.M. (Kalibrieroption, für Massefluss) Massefluss (Gase) ±0,35 % v.M.
Seite 273: Berechnung Der Maximalen Messabweichung In Abhängigkeit Von Der Durchflussrate
Proline Promass E 500 PROFINET Technische Daten [kg/m ] [°C] 40 80 120 160 200 240 280 320 [°F] -40 0 A0016609  41 Felddichtabgleich, Beispiel bei +20 °C (+68 °F) Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 274: Montage
Technische Daten Proline Promass E 500 PROFINET Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate Durchflussrate maximale Wiederholbarkeit in % v.M. ⋅ ½ ZeroPoint ⋅ ³ BaseRepeat A0021340 A0021335 ⋅ ½ ZeroPoint ZeroPoint ⋅ ⋅ ⋅ < ± ½...
Seite 275: Prozess
Proline Promass E 500 PROFINET Technische Daten Externe WLAN-Antenne IP67 Vibrationsfestigkeit • Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 2 … 8,4 Hz, 3,5 mm peak • Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 – 10 … 200 Hz, 0,003 g –...
Seite 276 Technische Daten Proline Promass E 500 PROFINET Nicht isoliert Isoliert Ausführung Promass E 500 – digital 60 °C (140 °F) 150 °C (302 °F) – – 60 °C (140 °F) 150 °C (302 °F) – – Promass E 500 Messstoffdichte 0 …...
Seite 277: 16.10 Konstruktiver Aufbau
Proline Promass E 500 PROFINET Technische Daten 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Seite 278 Technische Daten Proline Promass E 500 PROFINET Fensterwerkstoff Bestellmerkmal "Messumformergehäuse": • Option A "Alu, beschichtet": Glas • Option D "Polycarbonat": Kunststoff Anschlussgehäuse Messaufnehmer Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei": – Rostfreier Stahl, 1.4301 (304) –...
Seite 279 Proline Promass E 500 PROFINET Technische Daten Prozessanschlüsse • Flansche in Anlehnung an EN 1092-1 (DIN2501) / in Anlehnung an ASME B 16.5 / nach JIS B2220: Rostfreier Stahl, 1.4404 (F316/F316L) • Alle anderen Prozessanschlüsse: Rostfreier Stahl, 1.4404 (316/316L) Auflistung aller erhältlichen Prozessanschlüsse →  279 Dichtungen Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen...
Seite 280: 16.11 Bedienbarkeit
Technische Daten Proline Promass E 500 PROFINET 16.11 Bedienbarkeit Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Bahasa (Indonesisch), Viet- namesisch, Tschechisch, Schwedisch • Via Webbrowser Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol-...
Seite 281 Proline Promass E 500 PROFINET Technische Daten Fernbedienung →  88 Serviceschnittstelle →  89 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.
Seite 282: Zusatzinformationen Speicherkonzept
Technische Daten Proline Promass E 500 PROFINET – Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspa- ket "Heartbeat Verification" verfügbar) – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware – Download Treiber für Systemintegration – Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspakets Extended HistoROM →...
Seite 283: 16.12 Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
Seite 284 (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 285: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 286: Technische Daten
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 287: Beschreibung Geräteparameter
Proline Promass E 500 PROFINET Technische Daten Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promass E KA01260D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 500 – digital KA01351D Proline 500 KA01350D Technische Information Messgerät Dokumentationscode Promass E 500 TI01282D Beschreibung Geräteparameter Messgerät...
Seite 288 Technische Daten Proline Promass E 500 PROFINET Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über W@M Device Viewer aufrufen →  254 • Bestellbares Zubehör mit Einbauanleitung →  256 Endress+Hauser...
