TMR31, TMR35
• Soglie di pressione operativa in base alla connessione al processo:
TMR31-
• Filettatura della connessione al
processo secondo il sistema metrico
internazionale, 100 bar (1450 PSI)
max. a 20 °C.
• Manicotto a saldare con tenuta
conica, 10 bar (145 PSI) max.
• Raccordo, 40 bar (580 PSI) max.
1) Bassa velocità consentita = 40 m/s
3.2.2 Installazione
Orientamento
Nessuna restrizione, ma autodrenante. Se possibile, il foro di rilevamento perdite deve trovarsi
nel punto più basso.

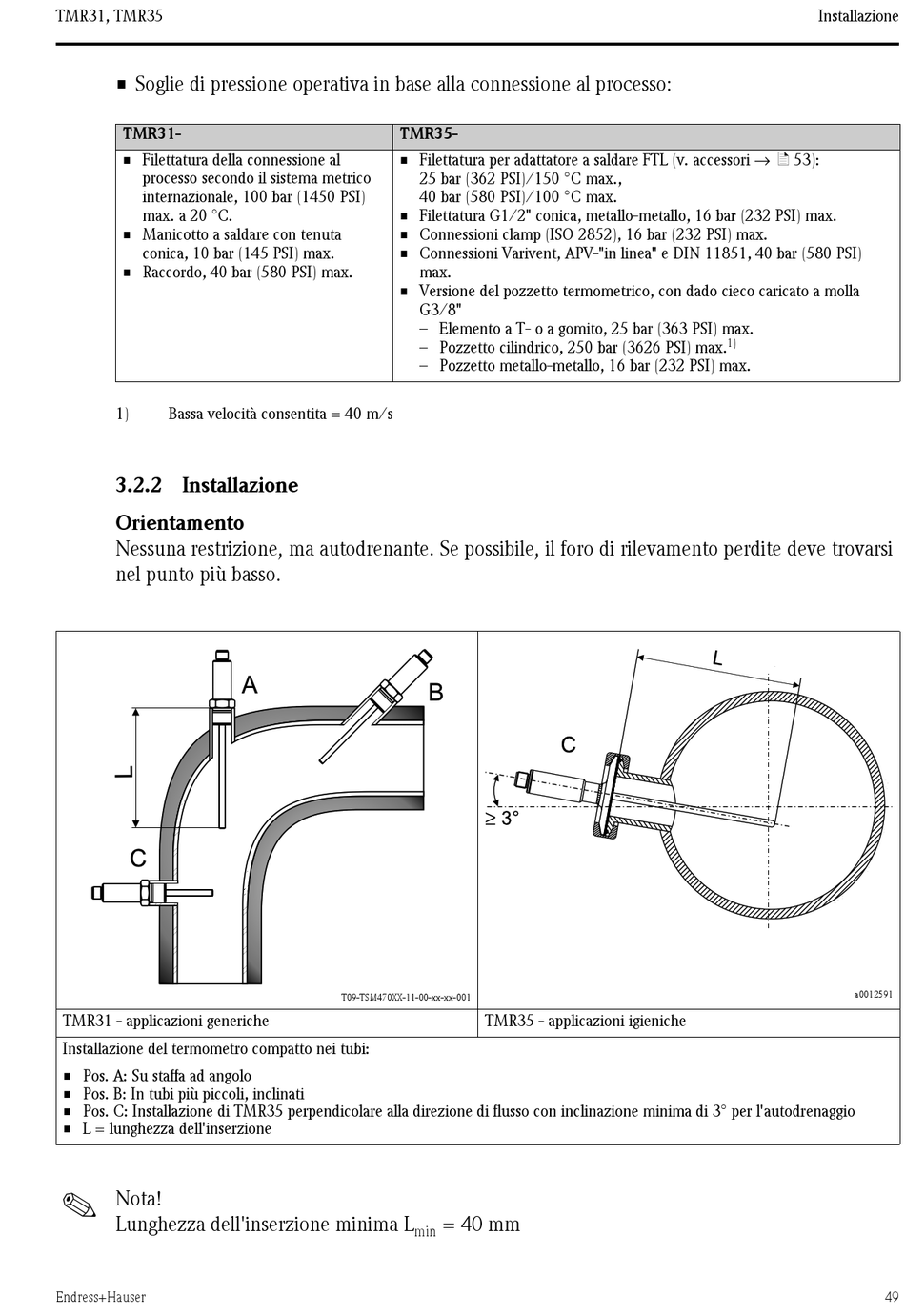

TMR31 - applicazioni generiche
Installazione del termometro compatto nei tubi:
• Pos. A: Su staffa ad angolo
• Pos. B: In tubi più piccoli, inclinati
• Pos. C: Installazione di TMR35 perpendicolare alla direzione di flusso con inclinazione minima di 3° per l'autodrenaggio
• L = lunghezza dell'inserzione
!
Nota!
Lunghezza dell'inserzione minima L
Endress+Hauser
TMR35-
• Filettatura per adattatore a saldare FTL (v. accessori → ä 53):
25 bar (362 PSI)/150 °C max.,
40 bar (580 PSI)/100 °C max.
• Filettatura G1/2" conica, metallo-metallo, 16 bar (232 PSI) max.
• Connessioni clamp (ISO 2852), 16 bar (232 PSI) max.
• Connessioni Varivent, APV-"in linea" e DIN 11851, 40 bar (580 PSI)
max.
• Versione del pozzetto termometrico, con dado cieco caricato a molla
G3/8"
– Elemento a T- o a gomito, 25 bar (363 PSI) max.
– Pozzetto cilindrico, 250 bar (3626 PSI) max.
– Pozzetto metallo-metallo, 16 bar (232 PSI) max.
T09-TSM470XX-11-00-xx-xx-001
TMR35 - applicazioni igieniche
= 40 mm
min
Installazione
1)
a0012591
