Füllstand-
grenzschalter

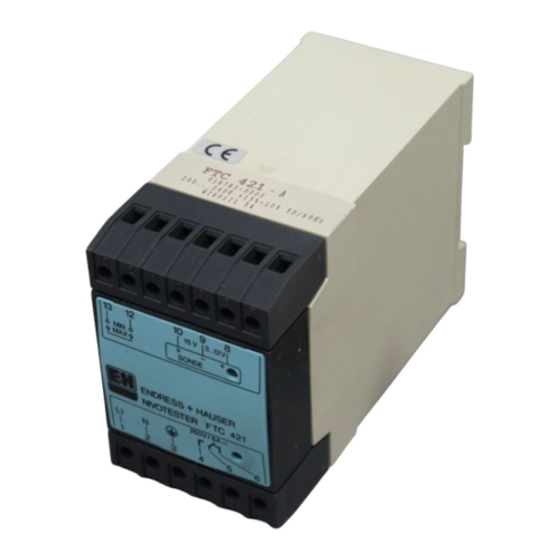

nivotester FTC 421
Kurzanleitung
•
Schalter nicht geeignet für Sonden,
die in explosionsgefährdeten
Bereichen arbeiten.
•
Nicht installieren, falls vorhandene
Versorgungsspannung nicht mit der
auf dem Typenschild angegebenen
übereinstimmt.
•
Erstanwender bitte zuerst
"Montage- und Betriebsanleitung"
BA 021 durchlesen, bevor Sie das
Gerät installieren.
015399- 0002
Elektronikeinsatz
Nivotester mit
Elektronikeinsatz
EC 61 Z verbinden
(mit abgeschirmtem
Kabel)
10 9 8
Nivotester
FTC 421
Produkt
Neigung zur leitf.
Ansatzbildung
trockene Schüttgüter gering
feuchte Schüttgüter mittel
wasserhaltige
dünnflüssig: gering
Flüssigkeiten
pastös,
klebrig: stark
Schlamm
sehr stark
Erdung des
Sondenkopfes
mit Klemme 6
Bei Neigung zur
leitfähigen Ansatzbildung
Klemmen 1 und 2
kurzschließen
Brücke
Klemmen 1-2
nein
nein
dünnflüssig: nein
pastös,
klebrig: ja
ja
Anschluß des Nivotester
Anwahl Sicherheitsschaltung
Keine Brücke 12-13: Minimum
Brücke 12-13: Maximum
1
Spannungsversorgung
an Klemmen 1, 2, 3
anschließen, Spannung
vorher abschalten
Abgleich
•
Abgleich bei freier Sonde
– andere Möglichkeiten siehe BA 021
Schalter 2:
Verzögerungsmodus
einstellen
Schaltverzöge-
1
rung 0...20 s ein-
stellen und testen
2
Einsteller 1: –> 0. Langsam im Uhrzeigersinn drehen.
Bei Minimum: leuchtet rote LED,
einen halben Strich weiterdrehen.
Bei Maximum: erlischt rote LED,
einen halben Strich weiterdrehen.
Bereich
1
I
II
1
III
1
Klemmen 8, 9, 10
an Elektronikeinsatz
EC 61 Z anschließen,
siehe unten
grüne LED leuchtet
bei Betriebsbereitschaft
des Gerätes
rote LED leuchtet bei
abgefallenem Relais
Alarm, Relais usw.
an Klemmen 4, 5, 6
anschließen,
technische Daten
siehe BA 021
grüne LED muß
leuchten
Schalter 1: –> Bereich I,
Einsteller 1: 0 –> 10
rote LED schaltet um?
–>
, sonst –>
bei nächstem Bereich
Verzögerung
nach Bedecken der
2
Sonde
nach Freiwerden der
2
Sonde
