Kommunikations-Ports
Der RUGGEDCOM RS900F kann mit Kommunikationsports verschiedener Typen aus-
gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
2
1
1
2
3

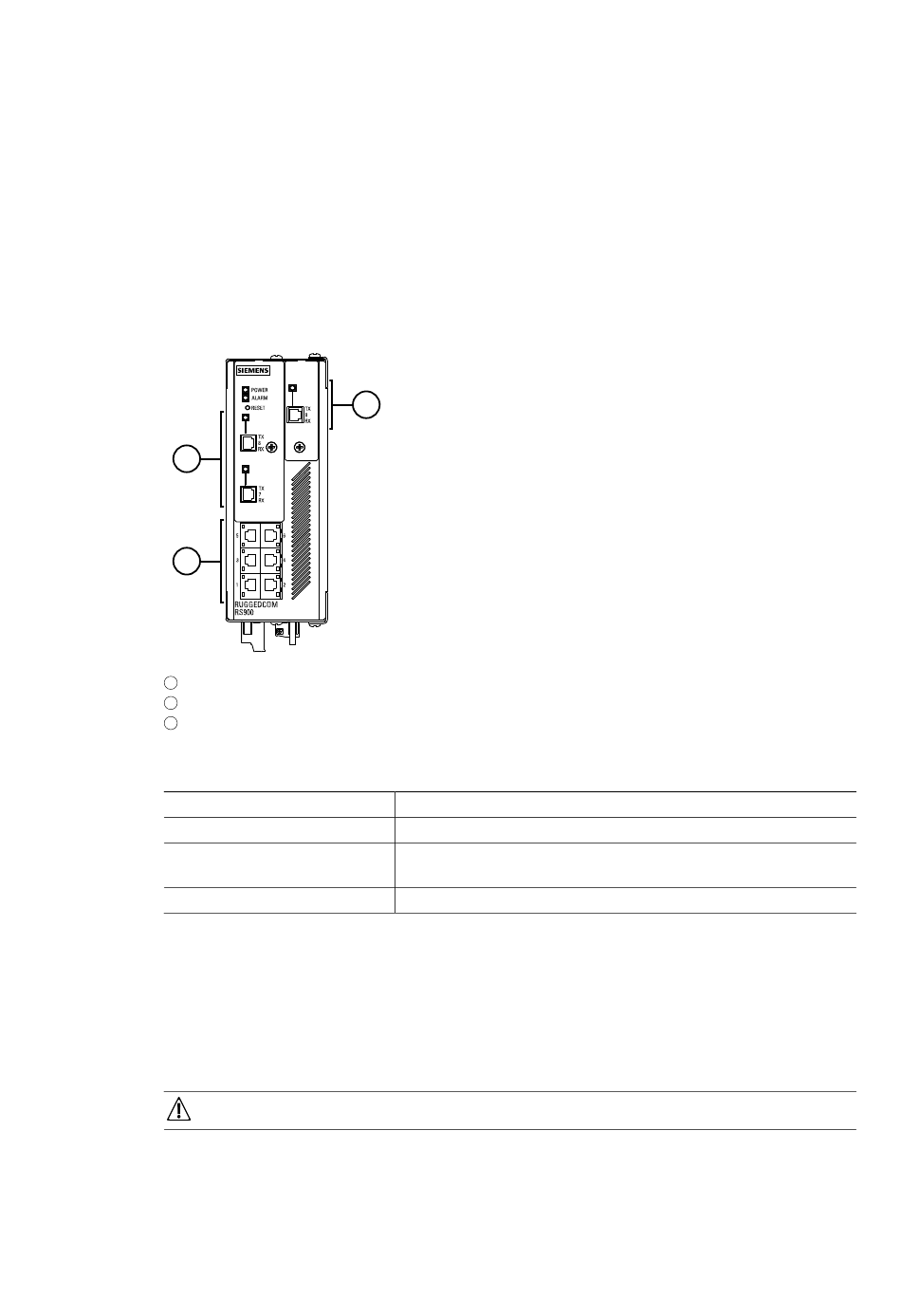

Abbildung 4.1
4.1
Ethernet-Ports in Kupfertechnik
Der RUGGEDCOM RS900F unterstützt mehrere 10/100Base-TX-Ethernet-Ports, die
den Anschluss an standardmäßige geschirmte oder ungeschirmte, paarweise verdrill-
te Kabel der Kategorie 5 (CAT-5) mit RJ45-Steckverbindern ermöglichen.
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder
Störungen an Geräten
RUGGEDCOM RS900F
Montagehandbuch, 02/2020, C79000-G8900-1350-04
3
Ports 1 bis 6
Ports 7 und 8
Port 9
Port-Zuweisung
Port
1 bis 6
7 und 8
9
WARNUNG
Ethernet-Ports in Kupfertechnik (10/100Base-TX)
Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfaser-
technik (100Base-FX)
Fast-Ethernet-Port (10/100Base-TX oder 100Base-FX)
Typ
4
23
