Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile.
Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über...
Vorwort Kontakt Siemens • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen. Kontakt Siemens...
Seite 9
Vorwort Kontakt Siemens viii RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Betriebstemperaturbereich von -40 bis 85 °C in Verbindung mit der Ex-Schutz- Zertifizierung (Class I, Division 2), einer optionalen Beschichtung und einem Gehäuse aus verzinktem Stahl kann der RUGGEDCOM RS910 nahezu an jedem Ort aufgestellt werden. Um den Raum im Schaltschrank effizient zu nutzen, kann der RUGGEDCOM RS910 auf einer DIN-Schiene oder -Tafel angebracht werden.
Seite 11
125-250 VDC oder 100-240 VAC (Gefährliche Umgebungen) • 88-300 VDC oder 85-264 VAC (Ungefährliche Umgebungen) • Zwei DC-Eingänge, LO: 24 oder 48 VDC • Reihenklemmen für zuverlässige wartungsfreie Verbindungen • CSA/UL 60950-1 Sicherheitszulassung bis 85 °C (185 °F) RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...

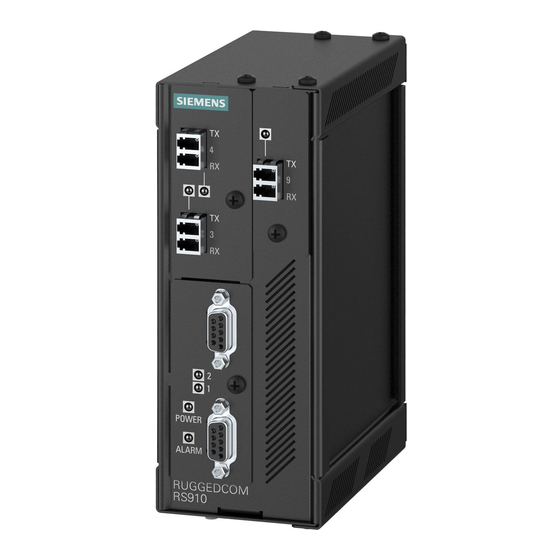

Einleitung 1.2 Beschreibung Beschreibung Der RUGGEDCOM RS910 verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. LED POWER LED ALARM [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX)
Um dieses Gerät und dazugehöriges Zubehör umweltfreundlich zu recyceln bzw. zu entsorgen, wenden Sie sich an eine für die Entsorgung von Elektroschrott zertifizierte Einrichtung. Bei Bei Recycling und Entsorgung müssen die örtlichen Vorschriften beachtet werden. RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Ereignisses zu Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten.
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS910 erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können.
Der Ersatz von Bauteilen kann die Eignung für Class I, Division 2 aufheben. Montage des Geräts Der RUGGEDCOM RS910 ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen.
2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS910 kann mit einem DIN-Schienenadapter bestellt werden, der auf der Rückseite des Gehäuses vorinstalliert ist. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden.
Nehmen Sie das Gerät von der DIN-Schiene ab. 2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS910 mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Gehäuses vorinstalliert sind. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen.
Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und schließt den Öffnerkontakt (Ö). Hinweis Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RS910 konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM ROS Konfigurationshandbuch für RUGGEDCOM RS910.
Öffnerkontakt Massekontakt Schließerkontakt Abbildung 2.4 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS910 kann mit einer einzelnen AC/DC-Hochspannungsversorgung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG • Bei für 110/230 V AC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden.
Spannungen mit Gehäusemasse und muss entfernt werden, um Schäden an der Schutzschaltung während der Prüfung zu verhindern. Hinweis Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. Befestigen Sie die Leistungsklemmenleiste am Gerät. RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Seite 24
Installation des Geräts 2.6.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.5 Klemmenblockverdrahtung RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Masse-Erdungsklemme an der Reihenklemme. 2.6.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS910 ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden.
Seite 26
Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.7 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock. RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Seite 27
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Masse-Erdungsklemme an der Reihenklemme. RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM RS910 -Konsole und die Webschnittstellen des Geräts beschrieben. Ausführlichere Informationen finden Sie im RUGGEDCOM ROS Konfigurationshandbuch für den RUGGEDCOM RS910.
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole und die Webschnittstellen des RUGGEDCOM RS910 zu. Die werkseitig eingestellte IP- Adresse für den RUGGEDCOM RS910 lautet https://192.168.0.1.
Kommunikations-Ports Der RUGGEDCOM RS910 kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 und 2 Ports 3 und 4 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 und 2 Serielle Ports 3 und 4 Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder...
Der Port ist mit 10 MBit/s in Betrieb. Verbindung/Aktivität Gelb (dauerhaft leuchtend) Verbindung hergestellt Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Pinbelegung Nachfolgend die Pinbelegung für die RJ45-Steckverbinder: Abbildung 4.3 Pin-Konfiguration des RJ45-Ethernet-Ports Bezeichnung Beschreibung Daten empfangen+ Daten empfangen- RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
"Technische Daten für Ethernet-Ports in Glasfasertechnik (Seite 31)". Serielle Ports Der RUGGEDCOM RS910 unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. Hinweis Beim Einschalten sind alle seriellen Ports standardmäßig auf den RS485-Modus eingestellt.
CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt. 4.3.2 Serielle RS232/RS485/RS422-Ports (RJ45) Der RUGGEDCOM RS910 kann mit seriellen RS232/RS485/RS422-Ports (RJ45) ausgestattet werden. Jeder Port kann über das Betriebssystem von RUGGEDCOM ROS individuell auf den Modus RS232, RS485 oder RS422 eingestellt werden.
Zur Vermeidung von Schleifenströmen muss die Schirmung an einem einzigen Punkt mit Erde verbunden werden. • Das verdrillte Adernpaar muss an beiden Enden der Kette einen Abschluss erhalten. Die folgende Abbildung zeigt die empfohlene RS485-Verkabelung. RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
Seite 36
Kommunikations-Ports 4.3.4 Anschließen mehrerer RS485-Geräte 120Ω 10nF 120Ω 10nF RUGGEDCOM RS910-Gerät Erdung (Schutzkontakt) Minus Plus Schirmung gegen Erde (an einem einzigen Punkt angeschlossen) RS485-Geräte (insgesamt 32) Abbildung 4.11 Empfohlene RS485-Verdrahtung RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
10 W 10 V DC 36 V DC 3,15 A(T) 1,5 kV DC 10 W 37 V DC 72 V DC 3,15 A(T) 1,5 kV DC 10 W (T) kennzeichnet eine träge Sicherung. Die Leistungsaufnahme kann je nach Konfiguration variieren. RUGGEDCOM RS910 Montagehandbuch, 12/2020, C79000-G8900-1029-11...
VLAN (Virtuelles LAN) IEEE 802.1p • • • Prioritätsstufen Technische Daten für Ethernet-Port in Kupfertechnik Nachfolgend aufgeführt sind die technischen Daten der Ethernet-Ports in Kupfertechnik, die für den RUGGEDCOM RS910 bestellt werden können. Geschwindigkeit Steckverbinder Duplex Kabeltyp Verdrahtungsstandard Maximale Potentialtrennung...
Typische Entfernung. Abhängig von der Anzahl der Steckverbinder und Spleiße. RMS 1 Minute. Technische Daten für Ethernet-Ports in Glasfasertechnik Nachstehend sind die Technische Daten für Ethernet-Ports in Glasfasertechnik aufgeführt, die mit dem RUGGEDCOM RS910 angefordert werden können. Hinweis • Alle optischen Leistungsangaben sind als Durchschnittswerte in dBm angegeben.
Typische Entfernung (km) Lichtwellenlänge (nm) 820 Kabel 50/125 oder 62,5/125 Betriebsumgebung Der RUGGEDCOM RS910 ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im -40 bis 85 °C (-40 bis 185 °F) Betrieb Umgebungstemperatur bei -40 bis 85 °C (-40 bis 185 °F)
Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen aufgeführt, die der RUGGEDCOM RS910 erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association (CSA) gemäß Zertifikat 1550963: •...
Class I, Division 2, Groups A, B, C, D • Temperaturbemessungswerte T6 bei 40 °C und T4A bei 85 °C 6.1.2 Europäische Union (EU) Hiermit erklärt Siemens AG, dass das vorliegende Gerät die grundlegenden Anforderungen und weitere relevante Bestimmungen der folgenden EU-Richtlinien erfüllt: • EN 62368-1 Einrichtungen der Informationstechnik –...
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 6.1.5 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED(Innovation Science and Economic Development)-Standards in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) 6.1.6...
Siemens unter https://support.industry.siemens.com/cs/ww/en/view/89855782 erhältlich. 6.1.9 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch...
Elektromagnetische Verträglichkeit (EMV) – Teil 6-2: Fachgrundnormen – Störfestigkeit für Industriebereiche • IEC 61850-3 Kommunikationsnetze und -systeme in Umspannwerken – Teil 3: Allgemeine Anforderungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS910 hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe Gehäuse,...
Seite 49
Stromanschlüsse EMV-Unempfindlichkeitsprüfung nach IEEE 1613 Hinweis Der RUGGEDCOM RS910 erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Class 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Class 2 eine fehlerfreie und unterbrochene Kommunikation erfordert.
