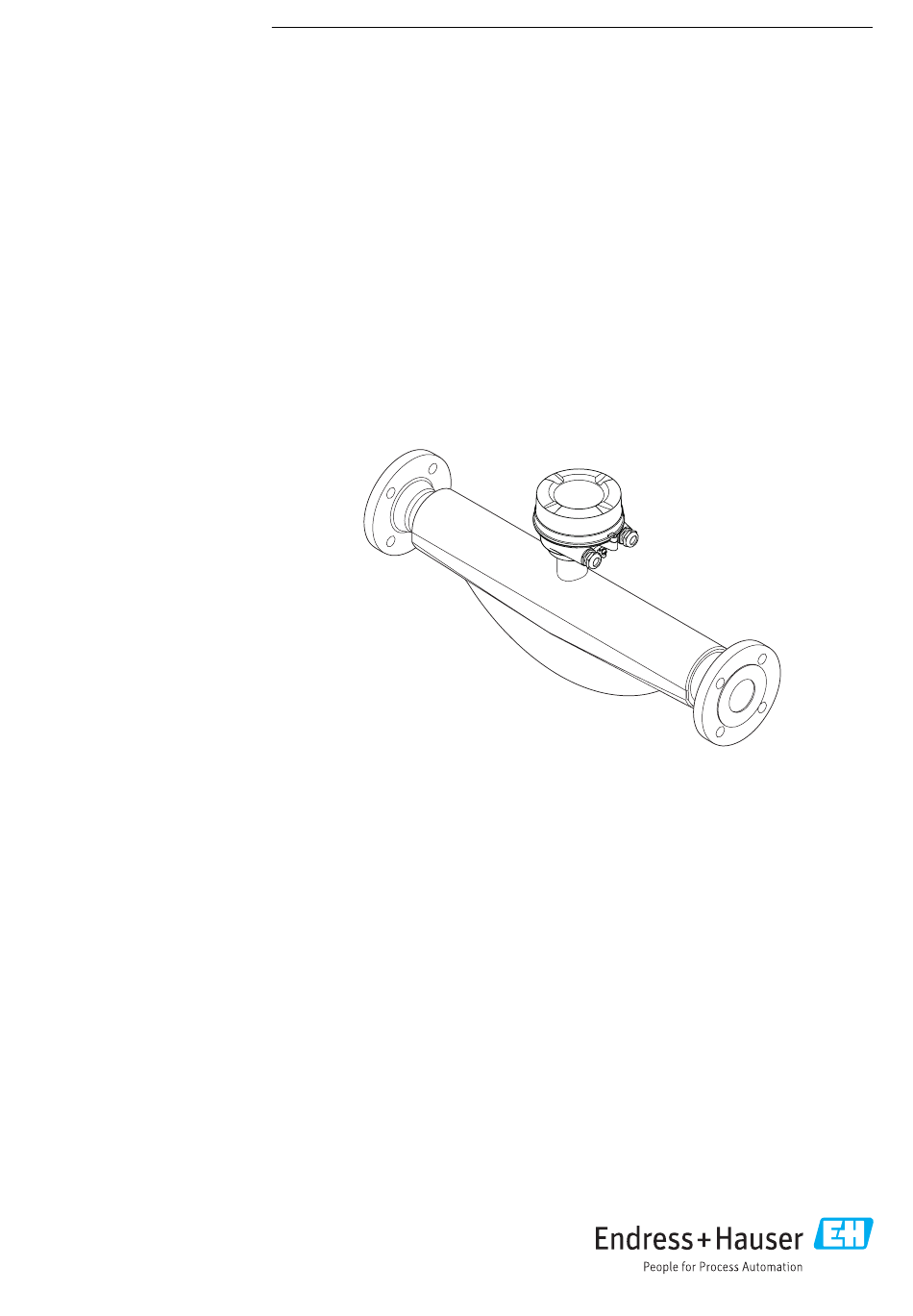

Seite 1 Products Solutions Services BA01168D/06/DE/04.21 71502142 2021-01-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promass F 100 Coriolis-Durchflussmessgerät HART...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass F 100 HART Inhaltsverzeichnis Inhaltsverzeichnis 6.2.2 Messgerät vorbereiten ... . 23 Hinweise zum Dokument ... . 5 6.2.3 Messgerät montieren .
Seite 4 ....59 13.3 Endress+Hauser Dienstleistungen ..10.2.6 Vor-Ort-Anzeige konfigurieren ..63 10.2.7 HART-Eingang konfigurieren .
Seite 5: Hinweise Zum Dokument
Proline Promass F 100 HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Symbole Für Informationstypen
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 7: Standarddokumentation
Proline Promass F 100 HART Hinweise zum Dokument 1.3.1 Standarddokumentation Dokumenttyp Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
Seite 8: Sicherheitshinweise
Sicherheitshinweise Proline Promass F 100 HART Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 9: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 10: Produktsicherheit
Sicherheitshinweise Proline Promass F 100 HART Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen.
Seite 11: Produktbeschreibung
Proline Promass F 100 HART Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart HART A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse...
Seite 12: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  13. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 13: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  7 und "Geräteabhängige Zusatzdokumentation" →  7 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.
Seite 14: Messaufnehmer-Typenschild
Warenannahme und Produktidentifizierung Proline Promass F 100 HART 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  14 Nennweite des Messaufnehmers;...
Seite 15: Symbole Auf Messgerät
Proline Promass F 100 HART Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 16: Lagerung Und Transport
Lagerung und Transport Proline Promass F 100 HART Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 17: Messgeräte Mit Hebeösen
Proline Promass F 100 HART Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 18: Montage
Montage Proline Promass F 100 HART Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 19: Einbaulage
Proline Promass F 100 HART Montage Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 2,60 3,54 5,91 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 20: Ein- Und Auslaufstrecken
Montage Proline Promass F 100 HART A0028774  5 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen...
Seite 21: Beheizung
Proline Promass F 100 HART Montage A0028777 Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden- ste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: •...
Seite 22: Spezielle Montagehinweise
Montage Proline Promass F 100 HART HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhan- den ist.
Seite 23: Messgerät Montieren
Proline Promass F 100 HART Montage Um im Falle eines Berstscheibenbruchs austretenden Messstoff abzuführen, kann am Innengewinde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden. DN 8 ( ")...150 (6") DN 250 (10") ⁄ RUPTURE DISK A0028903 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"...
Seite 24: Anzeigemodul Drehen
Montage Proline Promass F 100 HART 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 25: Gehäuseausführungen Kompakt Und Ultrakompakt, Hygienisch, Rostfrei
Proline Promass F 100 HART Montage Gehäuseausführungen Kompakt und Ultrakompakt, hygienisch, rostfrei 8 mm A0023195 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  115  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") •...
Seite 26: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass F 100 HART Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
Seite 27: Klemmenbelegung
Proline Promass F 100 HART Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer Anschlussvariante 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang Bestellmerkmal "Ausgang", Option B Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
Seite 28: Pinbelegung Gerätestecker
Elektrischer Anschluss Proline Promass F 100 HART 7.2.4 Pinbelegung Gerätestecker Versorgungsspannung Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung A0016809 Codierung Stecker/Buchse Stecker Gerätestecker für Signalübertragung (geräteseitig) Belegung 4-20 mA HART (aktiv) 4-20 mA HART (aktiv)
Seite 29: Messumformer Anschließen
Proline Promass F 100 HART Elektrischer Anschluss 7.3.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924  8 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet, Alu Gehäuseausführung: Kompakt, hygienisch, rostfrei Kabeleinführung oder Gerätestecker für Signalübertragung...
Seite 30: Potenzialausgleich Sicherstellen
Elektrischer Anschluss Proline Promass F 100 HART Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →  122.
Seite 31 Proline Promass F 100 HART Elektrischer Anschluss 4...20 mA A0028762  11 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
Seite 32: Hart-Eingang
Elektrischer Anschluss Proline Promass F 100 HART HART-Eingang 4...20 mA A0019828  14 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv) Kabelschirm einseitig. Kabelspezifikation beachten Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten Anschluss für HART-Bediengeräte Analoges Anzeigeinstrument Messumformer Messaufnehmer für externe Messgröße 4...20 mA...
Seite 33: Damit Auftretende Feuchtigkeit Nicht Zur Einführung Gelangt
Proline Promass F 100 HART Elektrischer Anschluss 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ...
Seite 34: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline Promass F 100 HART Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0019598 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 35: Aufbau Und Funktionsweise Des Bedienmenüs
Proline Promass F 100 HART Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  127 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 36: Bedienphilosophie
Bedienungsmöglichkeiten Proline Promass F 100 HART 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 37: Anzeige Der Messwerte Via Vor-Ort-Anzeige (Optional Bestellbar)
Proline Promass F 100 HART Bedienungsmöglichkeiten Anzeige der Messwerte via Vor-Ort-Anzeige (optional bestellbar) 8.3.1 Betriebsanzeige Die Vor-Ort-Anzeige ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika- tion". X X X X X X X 1120.50 kg/h A0037831 Betriebsanzeige Messstellenbezeichnung →...
Seite 38: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promass F 100 HART • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Ausgang  Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B.
Seite 39: Zugriff Auf Bedienmenü Via Webbrowser
Proline Promass F 100 HART Bedienungsmöglichkeiten Zugriffsrechte auf Parameter: Anwenderrolle "Bediener" Status Freigabecode Lesezugriff Schreibzugriff Nachdem ein Freigabecode definiert wurde.  – Bestimmte Parameter sind trotz des definierten Freigabecodes immer änderbar und damit vom Schreibschutz ausgenommen, da sie die Messung nicht beeinflussen. Siehe Kapitel "Schreibschutz via Freigabecode"...
Seite 40: Verbindungsaufbau
Bedienungsmöglichkeiten Proline Promass F 100 HART Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen ausschalten. Bei Verbindungsproblemen: Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An ...
Seite 41: Einloggen
Proline Promass F 100 HART Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung (→  53) Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen Wenn keine oder nur eine unvollständige Login-Webseite erscheint 8.4.4...
Seite 42: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promass F 100 HART 8.4.5 Bedienoberfläche A0032879 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Navigationsbereich Bediensprache auf der Vor-Ort-Anzeige Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung →  53 • Gerätestatus mit Statussignal →  85 •...
Seite 43: Navigationsbereich
Proline Promass F 100 HART Bedienungsmöglichkeiten Navigationsbereich Wenn eine Funktion in der Funktionszeile gewählt wird, öffnen sich im Navigationsbe- reich ihre Untermenüs. Der User kann nun innerhalb der Struktur navigieren. Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden:...
Seite 44: Zugriff Auf Bedienmenü Via Bedientool
Field Xpert SFX350 oder SFX370 Field Xpert SMT70 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Via Serviceschnittstelle (CDI) A0014019 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool FieldCare mit COM DTM CDI Communication FXA291 Via Service-Schnittstelle (CDI-RJ45) Endress+Hauser...
Seite 45: Field Xpert Sfx350, Sfx370
8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 46 Bedienungsmöglichkeiten Proline Promass F 100 HART Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  48 Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen.
Seite 47: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 48: Systemintegration
Systemintegration Proline Promass F 100 HART Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 10.2014 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
Seite 49: Device Variablen
Proline Promass F 100 HART Systemintegration Dynamische Variablen Messgrößen (HART-Gerätevariablen) Dritte dynamische Variable (TV) Dichte Vierte dynamische Variable (QV) Temperatur Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Bedientool mithilfe folgender Parameter verändern und frei zuordnen: • Experte → Kommunikation → HART-Ausgang → Ausgang → Zuordnung PV •...
Seite 50: Weitere Einstellungen
Systemintegration Proline Promass F 100 HART Zuordnung Device Variablen Temperatur Summenzähler 1 Summenzähler 2 Summenzähler 3 Zielmessstoff Massefluss Trägermessstoff Massefluss Konzentration Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Weitere Einstellungen Burst Mode Funktionalität gemäß HART 7 Spezifikation: Navigation Menü "Experte" → Kommunikation → HART-Ausgang → Burst-Konfiguration → Burst-Kon- figuration 1 …...
Seite 51 Proline Promass F 100 HART Systemintegration Min. Updatezeit →  52 Max. Updatezeit →  52 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Burst-Modus 1 … n HART-Burst-Modus für die Burst-Nachricht X aktivieren. • Aus • An Burst-Kommando 1 … n HART-Kommando auswählen, das zum HART-Master gesendet...
Seite 52 Systemintegration Proline Promass F 100 HART Parameter Beschreibung Auswahl / Eingabe Burst-Triggerwert Burst-Triggerwert eingeben. Positive Gleitkommazahl Der Burst-Triggerwert bestimmt zusammen mit der im Parame- ter Burst-Triggermodus ausgewählten Option den Zeitpunkt der Burst-Nachricht X. Min. Updatezeit Minimale Zeitspanne zwischen zwei Burst-Kommandos der Positive Ganzzahl Burst-Nachricht X eingeben.
Seite 53: Inbetriebnahme
Proline Promass F 100 HART Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschluss- kontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  25 • Checkliste "Anschlusskontrolle" →  33 10.2 Messgerät konfigurieren Das Menü...
Seite 54: Systemeinheiten Einstellen
Inbetriebnahme Proline Promass F 100 HART 10.2.2 Systemeinheiten einstellen Im Untermenü Systemeinheiten können die Einheiten aller Messwerte eingestellt wer- den. Navigation Menü "Setup" → Erweitertes Setup → Systemeinheiten Aufbau des Untermenüs → Systemeinheiten Masseflusseinheit Masseeinheit Volumenflusseinheit Volumeneinheit Normvolumenfluss-Einheit Normvolumeneinheit Dichteeinheit...
Seite 55 Proline Promass F 100 HART Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Normvolumenfluss-Einheit Einheit für Normvolumenfluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • Nl/h Auswirkung • Sft³/h Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Normvolumeneinheit Einheit für Normvolumen wählen.
Seite 56: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Promass F 100 HART 10.2.3 Messstoff auswählen und einstellen Das Untermenü Messstoffwahl enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl Messstoff wählen →  56 Gasart wählen...
Seite 57: Stromausgang Konfigurieren
Proline Promass F 100 HART Inbetriebnahme 10.2.4 Stromausgang konfigurieren Das Untermenü "Stromausgang 2" enthält alle Parameter, die für die Konfiguration des Stromausgangs eingestellt werden müssen. Navigation Menü "Setup" → Stromausgang 1 … n Aufbau des Untermenüs Stromausgang 1 … n →...
Seite 58 Inbetriebnahme Proline Promass F 100 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Stromausgang Prozessgröße für Stromausgang wählen. • Aus – • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Konzentration •...
Seite 59: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promass F 100 HART Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten Ausgangsverhalten bei Gerätealarm festle- • Min. – gen. • Max. • Letzter gültiger Wert • Aktueller Wert • Definierter Wert Fehlerstrom Wert für Stromausgabe bei Gerätealarm ein- 3,59 · 10 …...
Seite 60: Aufbau Des Untermenüs Für Frequenzausgang
Inbetriebnahme Proline Promass F 100 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten Ausgangsverhalten bei Gerätealarm festle- • Aktueller Wert – gen. • Keine Impulse Invertiertes Ausgangssignal Ausgangssignal umkehren. • Nein – • Ja Frequenzausgang Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Aufbau des Untermenüs für Frequenzausgang Impuls-/Frequenz-/Schaltausgang →...
Seite 61 Proline Promass F 100 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Betriebsart Ausgang als Impuls-, Frequenz oder Schalt- • Impuls – ausgang festlegen. • Frequenz • Schalter Zuordnung Frequenzausgang Prozessgröße für Frequenzausgang wählen. • Aus – • Massefluss •...
Seite 62: Aufbau Des Untermenüs Für Schaltausgang
Inbetriebnahme Proline Promass F 100 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerfrequenz Wert für Frequenzausgabe bei Gerätealarm 0,0 … 12 500,0 Hz – eingeben. Invertiertes Ausgangssignal Ausgangssignal umkehren. • Nein – • Ja Schaltausgang Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Aufbau des Untermenüs für Schaltausgang Impuls-/Frequenz-/Schaltausgang →...
Seite 63: Vor-Ort-Anzeige Konfigurieren
Proline Promass F 100 HART Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Grenzwert Prozessgröße für Grenzwertfunktion wählen. • Massefluss – • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Dynamische Viskosität • Konzentration • Kinematische Viskosität •...
Seite 64 Inbetriebnahme Proline Promass F 100 HART Navigation Menü "Setup" → Anzeige Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE  19 Wizard "Anzeige"...
Seite 65: Hart-Eingang Konfigurieren
Proline Promass F 100 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Format Anzeige Darstellung der Messwerte für Vor-Ort-Anzeige wählen. • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...
Seite 66: Ausgangsverhalten Konfigurieren
Inbetriebnahme Proline Promass F 100 HART Geräte-ID Gerätetyp Hersteller-ID Burst-Kommando Slot-Nummer Timeout Fehlerverhalten Fehlerwert Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Einlesemodus Einlesemodus via Burst- oder Master-Kommunikation wählen. • Aus • Burst-Netzwerk • Master-Netzwerk Hersteller-ID Hersteller-ID vom externen Gerät eingeben. 0 … 255 Geräte-ID...
Seite 67 Proline Promass F 100 HART Inbetriebnahme Zuordnung Frequenzausgang Dämpfung Ausgang Messmodus Ausgang Zuordnung Impulsausgang Messmodus Ausgang Betriebsart Summenzähler Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Zuordnung Stromausgang Prozessgröße für Stromausgang wählen. • Aus • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss •...
Seite 68 Inbetriebnahme Proline Promass F 100 HART Parameter Beschreibung Auswahl / Eingabe Zuordnung Frequenzausgang Prozessgröße für Frequenzausgang wählen. • Aus • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss • Trägermessstoff Massefluss • Dichte • Normdichte • Konzentration • Dynamische Viskosität • Kinematische Viskosität •...
Seite 69: Schleichmenge Konfigurieren
Proline Promass F 100 HART Inbetriebnahme 10.2.9 Schleichmenge konfigurieren Das Untermenü Schleichmengenunterdrückung enthält Parameter, die für die Konfigu- ration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung Schleichmengenunterdrückung → Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunterdrück. Ausschaltpunkt Schleichmengenunterdrück. Druckstoßunterdrückung Parameterübersicht mit Kurzbeschreibung...
Seite 70: Überwachung Der Rohrfüllung Konfigurieren
Inbetriebnahme Proline Promass F 100 HART 10.2.10 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr Überwachung teilgefülltes Rohr →...
Seite 71: Erweiterte Einstellungen
Proline Promass F 100 HART Inbetriebnahme 10.3 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation Menü "Setup" → Erweitertes Setup Übersicht zu Parametern und Untermenüs im Untermenü "Erweitertes Setup": Am Beispiel des Webbrowsers Erweitertes Setup →...
Seite 72: Sensorabgleich Durchführen
Inbetriebnahme Proline Promass F 100 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte – des Normvolumenflusses wäh- • Berechnete Norm- len. dichte • Normdichte nach API-Tabelle 53 Eingelesene Normdichte – Zeigt eingelesene Normdichte.
Seite 73: Summenzähler Konfigurieren
Proline Promass F 100 HART Inbetriebnahme 10.3.3 Summenzähler konfigurieren In dem Untermenü "Summenzähler 1 … n" kann der jeweilige Summenzähler konfigu- riert werden. Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n Summenzähler 1 … n → Zuordnung Prozessgröße Einheit Summenzähler...
Seite 74: Weitere Anzeigenkonfigurationen
Inbetriebnahme Proline Promass F 100 HART 10.3.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü "Anzeige" können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige Aufbau des Untermenüs → Anzeige Format Anzeige 1.
Seite 75 Proline Promass F 100 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß – Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...
Seite 76: Simulation
Inbetriebnahme Proline Promass F 100 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph 0%-Wert für Bargraph-Anzeige eingeben. Gleitkommazahl mit Vorzei- – chen 3. Wert 100%-Bargraph 100%-Wert für Bargraph-Anzeige eingeben. Gleitkommazahl mit Vorzei- – chen 3. Nachkommastellen Anzahl Nachkommastellen für Anzeigewert •...
Seite 77 Proline Promass F 100 HART Inbetriebnahme Navigation Menü "Diagnose" → Simulation Simulation → Zuordnung Simulation Prozessgröße Wert Prozessgröße Simulation Stromausgang Wert Stromausgang Simulation Frequenzausgang Wert Frequenzausgang Simulation Impulsausgang Wert Impulsausgang Simulation Schaltausgang Schaltzustand Simulation Gerätealarm Simulation Diagnoseereignis Parameterübersicht mit Kurzbeschreibung...
Seite 78: Zugriff
Inbetriebnahme Proline Promass F 100 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Simulation Impulsausgang 1 In Parameter Simulation Impulsaus- Simulation vom Impulsausgang ein und • Aus gang ist Option Abwärtszählwert aus schalten. • Fester Wert gewählt. • Abwärtszählender Wert  Bei Option Fester Wert: Parame-...
Seite 79: Schreibschutz Via Verriegelungs
Proline Promass F 100 HART Inbetriebnahme 3. Freigabecode durch wiederholte Eingabe bestätigen.  Der Webbrowser wechselt zur Login-Webseite. Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. Mit welcher Anwenderrolle der Benutzer aktuell via Webbrowser angemeldet ist, zeigt Parameter "Zugriffsrechte Bediensoftware".
Seite 80: Betrieb
Betrieb Proline Promass F 100 HART Betrieb 11.1 Status der Geräteverriegelung ablesen Welche Schreibschutzarten gerade aktiv sind, kann mithilfe von Parameter Status Verrie- gelung festgestellt werden. Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf...
Seite 81: Summenzähler
Proline Promass F 100 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Massefluss Zeigt aktuell gemessenen Massefluss. Gleitkommazahl mit Vorzei- – chen Volumenfluss Zeigt aktuell berechneten Volumenfluss. Gleitkommazahl mit Vorzei- – chen Normvolumenfluss Zeigt aktuell berechneten Normvolumen- Gleitkommazahl mit Vorzei- –...
Seite 82: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promass F 100 HART Navigation Menü "Diagnose" → Messwerte → Ausgangswerte Aufbau des Untermenüs Ausgangswerte → Ausgangsstrom 1 Gemessener Stromausgang 1 Impulsausgang 1 Ausgangsfrequenz 1 Schaltzustand 1 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang.
Seite 83 Proline Promass F 100 HART Betrieb Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht. Navigation Menü "Betrieb" → Betrieb Aufbau des Untermenüs Betrieb →...
Seite 84: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promass F 100 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Grüne Power-Leuchtdiode auf Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Hauptelektronikmodul des Mess- mit der Angabe auf dem Typen- anlegen →  29.
Seite 85: Diagnoseinformation Via Leuchtdioden
Proline Promass F 100 HART Diagnose und Störungsbehebung 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) auf dem Hauptelektronikmodul des Messumformers lie- fern Informationen zum Gerätestatus. Farbe Bedeutung Power Versorgungsspannung ist aus oder zu niedrig Grün Versorgungsspannung ist ok...
Seite 86: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promass F 100 HART Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0017271 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0017278 Außerhalb der Spezifikation Das Gerät wird betrieben: •...
Seite 87: Diagnoseinformationen Anpassen
Proline Promass F 100 HART Diagnose und Störungsbehebung 12.4 Diagnoseinformationen anpassen 12.4.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer-...
Seite 88: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promass F 100 HART 12.5 Übersicht zu Diagnoseinformationen Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. Bei einigen Diagnoseinformationen sind das Statussignal und das Diagnoseverhalten veränderbar. Diagnoseinformation anpassen →  87...
Seite 89 Proline Promass F 100 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] I/O-Kommunikation 1. Gerät neu starten Alarm fehlgeschlagen 2. Hauptelektronikmodul tauschen Datenspeicher 1. DAT-Modul einstecken Alarm 2. DAT-Modul tauschen Speicherinhalt 1. Gerät neu starten Alarm 2.
Seite 90: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promass F 100 HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Sensortemperatur zu Umgebungstemp. rund um Sensorge- Warning hoch häuse reduzieren Sensortemperatur zu Umgebungstemp. rund um Sensorge- Warning niedrig häuse erhöhen Elektroniktemperatur...
Seite 91: Diagnoseliste
Proline Promass F 100 HART Diagnose und Störungsbehebung Navigation Menü "Diagnose" Aufbau des Untermenüs Diagnose → Aktuelle Diagnose Letzte Diagnose Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Aktuelle Diagnose 1 Diagnoseereignis ist aufge- Zeigt das aktuell aufgetretene Symbol für Diagnose- –...
Seite 92: Ereignis-Logbuch Filtern
Diagnose und Störungsbehebung Proline Promass F 100 HART Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses:...
Seite 93: Messgerät Zurücksetzen
Proline Promass F 100 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1278 I/O-Modul-Reset erkannt I1335 Firmware geändert I1361 Webserver-Login falsch I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1444 Verifikation Gerät bestanden I1445 Verifikation Gerät nicht bestanden I1446 Verifikation Gerät aktiv...
Seite 94 Diagnose und Störungsbehebung Proline Promass F 100 HART Navigation Menü "Diagnose" → Geräteinformation Geräteinformation → Messstellenbezeichnung Seriennummer Firmware-Version Gerätename Bestellcode Erweiterter Bestellcode 1 Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 ENP-Version Geräterevision Geräte-ID Gerätetyp Hersteller-ID IP-Adresse Subnet mask Default gateway Parameterübersicht mit Kurzbeschreibung...
Seite 95 Proline Promass F 100 HART Diagnose und Störungsbehebung Parameter Beschreibung Anzeige Werkseinstellung Geräterevision Zeigt die Geräterevision (Device Revision), 0 … 255 – mit der das Gerät bei der HART Communica- tion Foundation registriert ist. Geräte-ID Zeigt die Geräte-ID (Device ID) zur Identifi-...
Seite 96: 12.11 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download • Folgende Details angeben: • Produktwurzel: z.B. 8E1B •...
Seite 97: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  115. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 98: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 99: Entsorgung
Proline Promass F 100 HART Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben.
Seite 100: Zubehör
Zubehör Proline Promass F 100 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 101: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 102: Systemkomponenten
Zubehör Proline Promass F 100 HART 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 103: Technische Daten
Proline Promass F 100 HART Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 104: Eingang
Technische Daten Proline Promass F 100 HART 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 105: Ausgang
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 106 Technische Daten Proline Promass F 100 HART Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 107: Ausfallsignal
Proline Promass F 100 HART Technische Daten Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status •...
Seite 108: Energieversorgung
Technische Daten Proline Promass F 100 HART Schnittstelle/Protokoll • Via digitale Kommunikation: HART-Protokoll • Via Serviceschnittstelle Serviceschnittstelle CDI-RJ45 Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt:...
Seite 109: Leistungsmerkmale
Proline Promass F 100 HART Technische Daten Leistungsaufnahme Messumformer Maximale Bestellmerkmal "Ausgang" Leistungsaufnahme Option B: 4-20mA HART mit Impuls-/Frequenz-/Schaltausgang 3,5 W Stromaufnahme Messumformer Maximale Maximaler Bestellmerkmal "Ausgang" Stromaufnahme Einschaltstrom Option B: 4-20mA HART, Imp.-/Freq.-/Schaltausgang 145 mA 18 A (< 0,125 ms) Versorgungsausfall •...
Seite 110: Nullpunktstabilität
Technische Daten Proline Promass F 100 HART Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. (PremiumCal; Bestellmerkmal "Kalibration Durchfluss", Option D, für Masse- fluss) ±0,10 % v.M. Massefluss (Gase) ±0,25 % v.M. Dichte (Flüssigkeiten) Unter Referenzbedingungen Standarddichte-Kalibrierung Wide-Range- 1) 2) Dichtespezifikation [g/cm³]...
Seite 111: Genauigkeit Der Ausgänge
Proline Promass F 100 HART Technische Daten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 350 000 35 000 17 500 7 000 3 500 800 000 80 000 40 000 16 000 8 000 1 600...
Seite 112: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Technische Daten Proline Promass F 100 HART Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe- Stromausgang ratur v.M. = vom Messwert Temperaturkoeffizient Max.
Seite 113 Proline Promass F 100 HART Technische Daten [kg/m ] [°C] [° ] F 80 160 240 320 400 480 560 A0034654 Felddichteabgleich, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 114: Montage
Technische Daten Proline Promass F 100 HART Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...
Seite 115: Messumformer Und Messaufnehmer
Proline Promass F 100 HART Technische Daten Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schutzart Messumformer und Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure • Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69 bestellbar • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure •...
Seite 116: Abhängigkeit Umgebungstemperatur Zu Messstofftemperatur
Technische Daten Proline Promass F 100 HART Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  20 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T a max erfordern eine Reduktion der Umgebungstemperatur T Maximal zulässige Umgebungstemperatur T...
Seite 117 Proline Promass F 100 HART Technische Daten Messgerät mit einer Berstscheibe ausgestattet werden. Dadurch wird verhindert, dass sich im Inneren des Messaufnehmergehäuses ein zu hoher Druck aufbaut. Die Verwendung einer Berstscheibe wird daher in Anwendungen mit hohen Gasdrücken dringend empfoh- len und insbesondere in Anwendungen, in denen der Prozessdruck höher ist als 2/3 des...
Seite 118 Technische Daten Proline Promass F 100 HART Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 … 15 bar (145 … 217,5 psi) verwendet werden (Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"). Der Einsatz von Berstscheiben kann nicht mit dem separat erhältlichen Heizmantel kombi- niert werden.
Seite 119: 16.10 Konstruktiver Aufbau
Proline Promass F 100 HART Technische Daten 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer: Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu".
Seite 120: Gehäuse Messumformer
Technische Daten Proline Promass F 100 HART Werkstoffe Gehäuse Messumformer • Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Bestellmerkmal "Gehäuse", Option B "Kompakt, hygienisch, rostfrei": • Hygieneausführung, rostfreier Stahl 1.4301 (304) • Optional: Bestellmerkmal "Sensormerkmal", Option CC Hygieneausführung, für höchste Korrosionsbeständigkeit: rostfreier Stahl 1.4404...
Seite 121 Proline Promass F 100 HART Technische Daten Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer Der Werkstoff des Messaufnehmergehäuses ist abhängig von der im Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt" gewählten Option.
Seite 122: 16.11 Anzeige Und Bedienoberfläche
Technische Daten Proline Promass F 100 HART Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • Namur-Einbaulängen gemäß NE 132 • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 123: Fernbedienung
Proline Promass F 100 HART Technische Daten 2. Vor-Ort-Anzeige vom Hauptelektronikmodul ziehen. Dabei auf die Länge des Verbin- dungskabels achten. Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken. Fernbedienung Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang ver- fügbar. A0028747 ...
Seite 124: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 125 (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 126: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 127: 16.15 Ergänzende Dokumentation
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 128 Technische Daten Proline Promass F 100 HART Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über W@M Device Viewer aufrufen →  98 • Bestellbares Zubehör mit Einbauanleitung →  100 Endress+Hauser...
Seite 129: Stichwortverzeichnis
Proline Promass F 100 HART Stichwortverzeichnis Stichwortverzeichnis 0 … 9 Berstscheibe Auslösedruck ......118 3-A-Zulassung .
Seite 130 Stichwortverzeichnis Proline Promass F 100 HART Einsatzgebiet Field Communicator 475 ..... . 47 Restrisiken ....... 9...
Seite 131 Proline Promass F 100 HART Stichwortverzeichnis Inbetriebnahme ......53 Messgerät identifizieren ..... . 12 Erweiterte Einstellungen .
Seite 132 Stichwortverzeichnis Proline Promass F 100 HART Summenzähler (Untermenü) ....81 Stoßfestigkeit ......115 Summenzähler 1 …...
Seite 133 Proline Promass F 100 HART Stichwortverzeichnis Verriegelungsschalter ......79 Versionsdaten zum Gerät ..... . 48 Versorgungsausfall .
Seite 134 *71502142* 71502142 www.addresses.endress.com...
