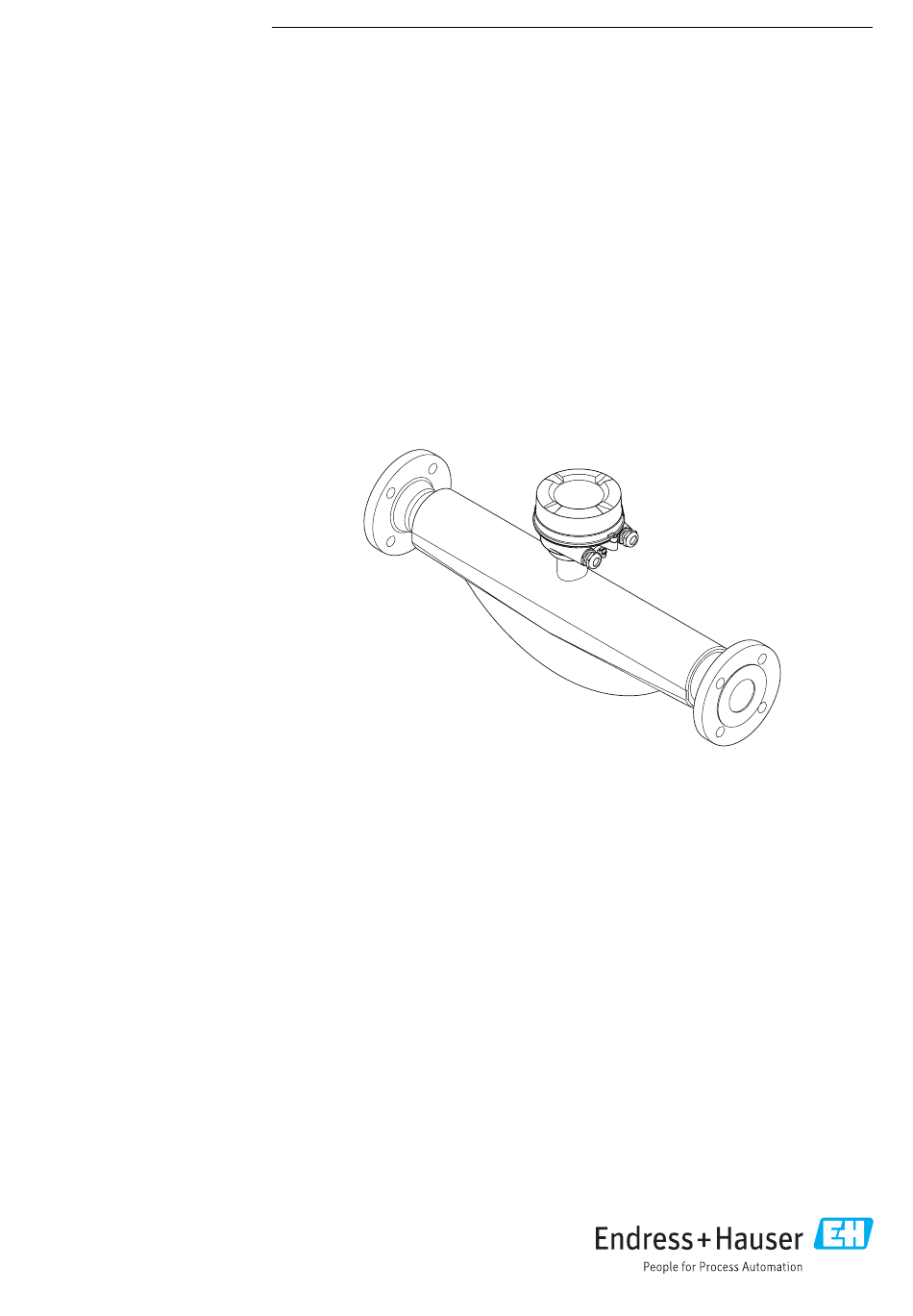

Seite 1 Products Solutions Services BA01427D/06/DE/03.21 71502153 2021-01-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass F 100 Coriolis-Durchflussmessgerät PROFINET...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass F 100 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis 6.2.2 Messgerät vorbereiten ... . 24 Hinweise zum Dokument ... . 6 6.2.3 Messgerät montieren .
Seite 4 Zugriff ......78 13.3 Endress+Hauser Dienstleistungen ..
Seite 5 Proline Promass F 100 PROFINET Inhaltsverzeichnis 16.2 Arbeitsweise und Systemaufbau ..129 16.3 Eingang ......130 16.4 Ausgang .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass F 100 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Symbole Für Informationstypen
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 8: Standarddokumentation
Hinweise zum Dokument Proline Promass F 100 PROFINET 1.3.1 Standarddokumentation Dokumenttyp Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
Seite 9: Sicherheitshinweise
Proline Promass F 100 PROFINET Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: Produktsicherheit
Proline Promass F 100 PROFINET Sicherheitshinweise Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen.
Seite 12: Produktbeschreibung
Produktbeschreibung Proline Promass F 100 PROFINET Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart PROFINET A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse...
Seite 13: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  14. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 14: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.
Seite 15: Messaufnehmer-Typenschild
Proline Promass F 100 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  15 Nennweite des Messaufnehmers;...
Seite 16: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promass F 100 PROFINET 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 17: Lagerung Und Transport
Proline Promass F 100 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 18: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promass F 100 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 19: Montage
Proline Promass F 100 PROFINET Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 20: Einbaulage
Montage Proline Promass F 100 PROFINET Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 2,60 3,54 5,91 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 21: Ein- Und Auslaufstrecken
Proline Promass F 100 PROFINET Montage A0028774  5 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen...
Seite 22: Beheizung
Montage Proline Promass F 100 PROFINET A0028777 Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden- ste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: •...
Seite 23: Spezielle Montagehinweise
Proline Promass F 100 PROFINET Montage HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhan- den ist.
Seite 24: Messgerät Montieren
Montage Proline Promass F 100 PROFINET Um im Falle eines Berstscheibenbruchs austretenden Messstoff abzuführen, kann am Innengewinde der Berstscheibe eine Ablasseinrichtung eingeschraubt werden. DN 8 ( ")...150 (6") DN 250 (10") ⁄ RUPTURE DISK A0028903 Hinweisschild zur Berstscheibe Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"...
Seite 25: Anzeigemodul Drehen
Proline Promass F 100 PROFINET Montage 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 26: Gehäuseausführungen Kompakt Und Ultrakompakt, Hygienisch, Rostfrei
Montage Proline Promass F 100 PROFINET Gehäuseausführungen Kompakt und Ultrakompakt, hygienisch, rostfrei 8 mm A0023195 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur →  143  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") •...
Seite 27: Elektrischer Anschluss
Proline Promass F 100 PROFINET Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
Seite 28: Klemmenbelegung
Elektrischer Anschluss Proline Promass F 100 PROFINET 7.2.3 Klemmenbelegung Messumformer Anschlussvariante PROFINET Bestellmerkmal "Ausgang", Option R Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker...
Seite 29: Pinbelegung Gerätestecker
Proline Promass F 100 PROFINET Elektrischer Anschluss 7.2.4 Pinbelegung Gerätestecker Versorgungsspannung Belegung DC 24 V Nicht belegt Nicht belegt DC 24 V Erdung/Schirmung A0016809 Codierung Stecker/Buchse Stecker Gerätestecker für Signalübertragung (geräteseitig) Belegung TD + RD + TD – RD –...
Seite 30: Messumformer Anschließen
Elektrischer Anschluss Proline Promass F 100 PROFINET 7.3.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924  8 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet, Alu Gehäuseausführung: Kompakt, hygienisch, rostfrei Kabeleinführung oder Gerätestecker für Signalübertragung...
Seite 31: Potenzialausgleich Sicherstellen
Proline Promass F 100 PROFINET Elektrischer Anschluss Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 32: Hardwareeinstellungen
Elektrischer Anschluss Proline Promass F 100 PROFINET Hardwareeinstellungen 7.5.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Die Messstellenbezeichnung entspricht dem Gerätenamen (Name of station der PROFINET-Spezifikation). Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden.
Seite 33: Schutzart Sicherstellen
Proline Promass F 100 PROFINET Elektrischer Anschluss OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0027332 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →...
Seite 34: Anschlusskontrolle
Elektrischer Anschluss Proline Promass F 100 PROFINET 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack").  A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ...
Seite 35: Bedienungsmöglichkeiten
Proline Promass F 100 PROFINET Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. Siemens S7-300 oder S7-1500 mit Step7 oder TIA-Portal und aktueller GSD- Datei. Endress+Hauser...
Seite 36: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promass F 100 PROFINET Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  154 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 37: Bedienphilosophie
Proline Promass F 100 PROFINET Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 38: Anzeige Der Messwerte Via Vor-Ort-Anzeige (Optional Bestellbar)
Bedienungsmöglichkeiten Proline Promass F 100 PROFINET Anzeige der Messwerte via Vor-Ort-Anzeige (optional bestellbar) 8.3.1 Betriebsanzeige Die Vor-Ort-Anzeige ist optional bestellbar: Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika- tion". X X X X X X X 1120.50 kg/h A0037831...
Seite 39: Anwenderrollen Und Ihre Zugriffsrechte
Proline Promass F 100 PROFINET Bedienungsmöglichkeiten Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Summenzähler 1...3). Diagnoseverhalten Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft. Zu den Symbolen Anzahl und Darstellung der Messwerte sind nur über das Leitsystem oder Webserver...
Seite 40: Voraussetzungen
Bedienungsmöglichkeiten Proline Promass F 100 PROFINET werden auch Statusinformationen zum Gerät dargestellt und ermöglichen eine Kontrolle des Gerätezustands. Zusätzlich können die Daten vom Gerät verwaltet und die Netzwerk- parameter eingestellt werden. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät 8.4.2 Voraussetzungen...
Seite 41: Verbindungsaufbau
Proline Promass F 100 PROFINET Bedienungsmöglichkeiten 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten Internetprotokoll vom Computer konfigurieren Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden: • Dynamic Configuration Protocol (DCP), Werkseinstellung: Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (z.B. Siemens S7) automatisch zugewiesen.
Seite 42: Einloggen
Bedienungsmöglichkeiten Proline Promass F 100 PROFINET 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  87 8.4.4...
Seite 43: Bedienoberfläche
Proline Promass F 100 PROFINET Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  90 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Seite 44: Arbeitsbereich
Bedienungsmöglichkeiten Proline Promass F 100 PROFINET Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 45: Zugriff Auf Bedienmenü Via Bedientool
Proline Promass F 100 PROFINET Bedienungsmöglichkeiten 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  41. Wenn der Aufbau der Kommunikation zum Webserver über die Standard-IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 46: Fieldcare
Bedienungsmöglichkeiten Proline Promass F 100 PROFINET Via Serviceschnittstelle (CDI) A0014019 Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool FieldCare mit COM DTM CDI Communication FXA291 Via Service-Schnittstelle (CDI-RJ45) PROFINET A0016940  13 Anschluss bei Bestellmerkmal "Ausgang", Option R: PROFINET Service-Schnittstelle (CDI-RJ45) und PROFINET-Schnittstelle des Messgeräts mit Zugriff auf integrierten Web-...
Seite 47 Proline Promass F 100 PROFINET Bedienungsmöglichkeiten Der Zugriff erfolgt via: Serviceschnittstelle CDI-RJ45 Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle • Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Betriebsanleitung BA00027S und BA00059S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 48: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 49: Systemintegration
Proline Promass F 100 PROFINET Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 12.2015 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...
Seite 50: Gerätestammdatei (Gsd)
Systemintegration Proline Promass F 100 PROFINET Gerätestammdatei (GSD) Um Feldgeräte in ein Bussystem einzubinden benötigt das PROFINET System eine Beschreibung der Geräteparameter wie z.B. Ausgangsdaten, Eingangsdaten, Datenformat und Datenmenge. Diese Daten sind in der Gerätestammdatei (GSD) enthalten, die während der Inbetrieb- nahme des Kommunikationssystems dem Automatisierungssystem zur Verfügung gestellt...
Seite 51: Zyklische Datenübertragung
Proline Promass F 100 PROFINET Systemintegration Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot Analog Input Module →...
Seite 52 Systemintegration Proline Promass F 100 PROFINET Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  59 Applikationsspezifisches Input Modul Kompensationswerte vom Automatisierungssystem zum Messgerät übertragen.
Seite 53 Proline Promass F 100 PROFINET Systemintegration Digitale Eingangswerte werden vom Messgerät genutzt, um den Zustand von Gerätefunk- tionen an das Automatisierungssystem zu senden. Digitale Input Module übertragen diskrete Eingangswerte inkl. Status zyklisch vom Mess- gerät an das Automatisierungssystem. Im ersten Byte wird der diskrete Eingangswert dar- gestellt.
Seite 54 Systemintegration Proline Promass F 100 PROFINET Coding (hex) Status Funktionskontrolle (C): 0x02 Das Gerät befindet sich im Service-Modus (z.B. während einer Simula- tion). Wartungsbedarf (M): 0x04 Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. Außerhalb der Spezifikation (S): 0x08 Das Gerät wird außerhalb seiner technischen Spezifikationsgrenzen (z.B.
Seite 55 Proline Promass F 100 PROFINET Systemintegration Datenstruktur Ausgangsdaten (Submodul Totalizer Control) Byte 1 Steuervariable Submodul Totalizer Mode Den Summenzähler über das Automatisierungssystem konfigurieren. Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 15…17 Verrechnung der positiven Durchflussmenge Verrechnung der negativen Durchflussmenge...
Seite 56 Systemintegration Proline Promass F 100 PROFINET Druck Temperatur Dichte Prozent Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Einheiten- Einheit Code Code Code Code 1137 1003 °R 32843 kg/Scm 1611 Pa g 32844 lb/Sft 1617 kPa g 1615 MPa g 32797 bar g...
Seite 57 Proline Promass F 100 PROFINET Systemintegration Zugeordnete Gerätefunktionen Slot Gerätefunktion Zustand (Bedeutung) Messwertunterdrückung • 0 (Gerätefunktion deaktivieren) • 1 (Gerätefunktion aktivieren) Nullpunktabgleich Wert Relaisausgang: 24…26 Relaisausgang • 0 • 1 Datenstruktur Ausgangsdaten Digital Output Byte 1 Byte 2 1) 2)
Seite 58 Systemintegration Proline Promass F 100 PROFINET Datenstruktur Ausgangsdaten Heartbeat Verifikations-Modul Byte 1 Diskret Output Eingangsdaten Heartbeat Verifikations-Modul Byte 1 Byte 2 Diskret Input Status Kodierung des Status →  59 Konzentrations-Modul Nur verfügbar mit Anwendungspaket Konzentrationsmessung. Zugeordnete Gerätefunktionen Slot Eingangsgrößen Auswahl des Flüssigkeitstyps...
Seite 59: Kodierung Des Status
Proline Promass F 100 PROFINET Systemintegration Flüssigkeitstyp Enum code Ammoniumnitrat in Wasser Eisen(III)chlorid in Wasser %-Masse / %-Volumen User Profil Coef Set No. 1 User Profil Coef Set No. 2 User Profil Coef Set No. 3 9.3.3 Kodierung des Status...
Seite 60 Systemintegration Proline Promass F 100 PROFINET Slot Werkseinstellung Dichte Referenzdichte Temperatur 7…14 – Summenzähler 1 Summenzähler 2 Summenzähler 3 Endress+Hauser...
Seite 61: Startup-Parametrierung
Proline Promass F 100 PROFINET Systemintegration 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernommen. Startup-Parametrierung • Management: (NSU) • Softwarerevision • Schreibschutz •...
Seite 62: Inbetriebnahme
Inbetriebnahme Proline Promass F 100 PROFINET Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  26 • Checkliste "Anschlusskontrolle" →  34 10.2 Gerät im PROFINET-Netzwerk identifizieren Ein Gerät kann innerhalb einer Anlage anhand der PROFINET Blink-Funktion schnell...
Seite 63: Messstellenbezeichnung Festlegen
Proline Promass F 100 PROFINET Inbetriebnahme ‣ Messstoffwahl →  66 ‣ Schleichmengenunterdrückung →  68 ‣ →  69 Überwachung teilgefülltes Rohr ‣ Erweitertes Setup →  70 10.6.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
Seite 64 Inbetriebnahme Proline Promass F 100 PROFINET Dichteeinheit →  64 Normdichteeinheit →  64 →  65 Temperatureinheit Druckeinheit →  65 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung •...
Seite 65: Gen
Proline Promass F 100 PROFINET Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 66: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Promass F 100 PROFINET 10.6.4 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →  66 Gasart wählen...
Seite 67 Proline Promass F 100 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ – ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 68: Schleichmenge Konfigurieren
Inbetriebnahme Proline Promass F 100 PROFINET 10.6.5 Schleichmenge konfigurieren Das Untermenü Schleichmengenunterdrückung enthält Parameter, die für die Konfigu- ration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  68 Einschaltpunkt Schleichmengenunter- →  68 drück.
Seite 69: Überwachung Der Rohrfüllung Konfigurieren
Proline Promass F 100 PROFINET Inbetriebnahme 10.6.6 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfigu- ration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣ Überwachung teilgefülltes Rohr Zuordnung Prozessgröße...
Seite 70: Erweiterte Einstellungen
Inbetriebnahme Proline Promass F 100 PROFINET 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs variieren, z.B. Viskosität ist nur beim Promass I verfügbar.
Seite 71 Proline Promass F 100 PROFINET Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen ‣ Berechnete Prozessgrößen ‣ Normvolumenfluss-Berechnung Normvolumenfluss-Berechnung →  71 →  71 Eingelesene Normdichte Feste Normdichte →  71 Referenztemperatur →  71 Linearer Ausdehnungskoeffizient →...
Seite 72: Sensorabgleich Durchführen
Inbetriebnahme Proline Promass F 100 PROFINET 10.7.3 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  72 ‣ Nullpunktabgleich →  72 Parameterübersicht mit Kurzbeschreibung...
Seite 73: Summenzähler Konfigurieren
Proline Promass F 100 PROFINET Inbetriebnahme 10.7.4 Summenzähler konfigurieren Im Untermenü "Summenzähler 1 … n" kann der jeweilige Summenzähler konfiguriert werden. Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  73 Einheit Summenzähler...
Seite 74: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promass F 100 PROFINET 10.7.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  75 1.
Seite 75 Proline Promass F 100 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 76 Inbetriebnahme Proline Promass F 100 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 3. Wert 100%-Bargraph In Parameter 3.
Seite 77: Geräts Nutzen
Proline Promass F 100 PROFINET Inbetriebnahme 10.7.6 Parameter zur Administration des Geräts nutzen Das Untermenü Administration führt den Anwender systematisch durch alle Parameter, die für die Administration des Geräts genutzt werden können. Navigation Menü "Setup" → Erweitertes Setup → Administration ‣...
Seite 78: Zugriff
Inbetriebnahme Proline Promass F 100 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Konzentration •...
Seite 79: Schreibschutz Via Verriegelungs
Proline Promass F 100 PROFINET Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Administration Freigabecode definieren →  77 Gerät zurücksetzen →  77 Freigabecode definieren via Webbrowser 1. Zum Parameter Freigabecode definieren navigieren. 2. Max. 16-stelligen Zahlencode als Freigabecode festlegen.
Seite 80: Wenn Hardware-Schreibschutz Aktiviert: Im Parameter Status Verriegelung
Inbetriebnahme Proline Promass F 100 PROFINET OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0028081 Verriegelungsschalter auf dem Hauptelektronikmodul in Position On bringen: Hard- ware-Schreibschutz aktiviert. Verriegelungsschalter auf dem Hauptelektronikmodul in Position Off (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.
Seite 81: Betrieb
Proline Promass F 100 PROFINET Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O-Elektronikmodul aktiviert.
Seite 82 Betrieb Proline Promass F 100 PROFINET Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  82 Volumenfluss →  82 →  82 Normvolumenfluss Dichte →  82 Normdichte →  83 Temperatur →  83 Druckwert →...
Seite 83: Untermenü "Summenzähler
Proline Promass F 100 PROFINET Betrieb Parameter Voraussetzung Beschreibung Anzeige Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Normdichteeinheit (→  64) Temperatur – Zeigt aktuell gemessene Messstofftem- Gleitkommazahl mit Vor- peratur.
Seite 84: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promass F 100 PROFINET Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler Summenzählerwert 1 … n →  84 Summenzählerüberlauf 1 … n →  84 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...
Seite 85: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Proline Promass F 100 PROFINET Betrieb Vorwahlmenge 1 … n →  85 Alle Summenzähler zurücksetzen →  85 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren –...
Seite 86: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  30.
Seite 87 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Hauptel- möglich ektronikmodul in Position OFF bringen →  79. Keine Verbindung via PROFINET PROFINET Buskabel falsch ange- Klemmenbelegung prüfen →...
Seite 88: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Fehler Mögliche Ursachen Behebung Ansichtseinstellungen sind nicht Schriftgröße/Anzeigeverhältnis passend. vom Webbrowser anpassen. Keine oder unvollständige Darstel- • JavaScript nicht aktiviert 1. JavaScript aktivieren. lung der Inhalte im Webbrowser • JavaScript nicht aktivierbar 2.
Seite 89: Diagnoseinformation Im Webbrowser
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Farbe Bedeutung Versorgungsspannung Aus Versorgungsspannung ist aus oder zu niedrig Grün Versorgungsspannung ist ok Gerätestatus Grün Gerätestatus ist ok Rot blinkend Eine Gerätestörung vom Diagnoseverhalten "Warnung" ist aufgetreten Eine Gerätestörung vom Diagnoseverhalten "Alarm" ist aufgetreten Netzwerk-Status Grün...
Seite 90: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
Seite 91: Behebungsmaßnahmen Aufrufen
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 92: Diagnoseinformationen Anpassen
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint. 12.5 Diagnoseinformationen anpassen 12.5.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet.
Seite 93: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
Seite 94: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformationen zur Konfiguration: Diagnosenummer 400…599 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Process Invalid process Alarm 0x28 related (Failure) condition UNCER- Process Invalid process...
Seite 95 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen • Trägermessstoff Masse- 2. Prozessbedingungen prüfen fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus •...
Seite 96 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt 1. Gerät neu starten • Trägermessstoff Masse- 2. Service kontaktieren fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität •...
Seite 97 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 190 Special event 1 Contact service • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität • Massefluss Coding (hex) 0x24 …...
Seite 98: Diagnose Zur Elektronik
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 192 Special event 9 Contact service • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus • Kinematische Viskosität •...
Seite 99 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Software inkompatibel 1. Software prüfen • Trägermessstoff Masse- 2. Hauptelektronik flashen oder tauschen fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm •...
Seite 100 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität • Massefluss Coding (hex) 0x24 …...
Seite 101 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität • Massefluss Coding (hex) 0x24 …...
Seite 102 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 311 Elektronikfehler 1. Gerät rücksetzen • Trägermessstoff Masse- 2. Service kontaktieren fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität •...
Seite 103 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 383 Speicherinhalt 1. Gerät neu starten • Trägermessstoff Masse- 2. DAT-Modul prüfen oder tauschen 3. fluss Messgrößenstatus Service kontaktieren • Konzentration • Dichte Quality • Dynamische Viskosität...
Seite 104: Diagnose Zur Konfiguration
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 392 Special event 10 Contact service • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus • Kinematische Viskosität •...
Seite 105 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 412 Download verarbeiten Download aktiv, bitte warten • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality Uncertain • Dynamische Viskosität Quality substatus Initial value • Kinematische Viskosität •...
Seite 106 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus Function check • Kinematische Viskosität • Massefluss Coding (hex) 0xBC …...
Seite 107 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 495 Simulation Diagnoseereignis Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen –...
Seite 108 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 591 Special event 7 Contact service • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität • Massefluss Coding (hex) 0x24 …...
Seite 109: Diagnose Zum Prozess
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung 12.6.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 825 Betriebstemperatur 1. Umgebungstemperatur prüfen • Trägermessstoff Masse- 2. Prozesstemperatur prüfen fluss Messgrößenstatus • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus •...
Seite 110 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 830 Sensortemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse • Trägermessstoff Masse- reduzieren fluss Messgrößenstatus • Konzentration • Dichte Quality Uncertain • Dynamische Viskosität Quality substatus Process related •...
Seite 111 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus • Kinematische Viskosität •...
Seite 112 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus • Kinematische Viskosität •...
Seite 113 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen • Trägermessstoff Masse- 2. Überwachungsgrenzen prüfen fluss Messgrößenstatus • Konzentration • Dichte Quality Uncertain • Dynamische Viskosität...
Seite 114 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen • Trägermessstoff Masse- 2. Systemdruck erhöhen fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus •...
Seite 115 Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen • Trägermessstoff Masse- 2. Elektronikmodule oder Sensor prüfen fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus •...
Seite 116 Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 990 Special event 4 Contact service • Trägermessstoff Masse- fluss Messgrößenstatus • Konzentration • Dichte Quality • Dynamische Viskosität Quality substatus Maintenance alarm • Kinematische Viskosität • Massefluss Coding (hex) 0x24 …...
Seite 117: Anstehende Diagnoseereignisse
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 992 Special event 12 Contact service • Trägermessstoff Masse- fluss Messgrößenstatus [ab Werk] • Konzentration • Dichte Quality Good • Dynamische Viskosität Quality substatus • Kinematische Viskosität •...
Seite 118: Diagnoseliste
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.  Wenn mehrere Meldungen gleichzeitig auftreten, wird die Meldung mit der höchsten Priori-...
Seite 119: Ereignis-Logbuch Filtern
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses • Informationsereignis : Auftreten des Ereignisses...
Seite 120: 12.10 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promass F 100 PROFINET Informationsereignis Ereignistext I1256 Anzeige: Zugriffsrechte geändert I1335 Firmware geändert I1361 Webserver-Login fehlgeschlagen I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1444 Geräteverifikation bestanden I1445 Geräteverifikation nicht bestanden I1446 Geräteverifikation aktiv I1447 Referenzdaten Applikation aufzeichnen I1448 Applikationsref.daten aufgezeichnet...
Seite 121: 12.11 Geräteinformationen
Proline Promass F 100 PROFINET Diagnose und Störungsbehebung 12.11 Geräteinformationen Das Untermenü Geräteinformation enthält alle Parameter, die verschiedene Informatio- nen zur Geräteidentifizierung anzeigen. Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenbezeichnung →  121 Seriennummer →  121 →  121 Firmwareversion Gerätename...
Seite 122: 12.12 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8E1B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 123: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  143. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 124: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 125: Entsorgung
Proline Promass F 100 PROFINET Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben.
Seite 126: Zubehör
Zubehör Proline Promass F 100 PROFINET Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 127: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 128: Systemkomponenten
Zubehör Proline Promass F 100 PROFINET 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 129: Technische Daten
Proline Promass F 100 PROFINET Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...
Seite 130: Eingang
Technische Daten Proline Promass F 100 PROFINET 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 131: Ausgang
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 132: Vor-Ort-Anzeige
Technische Daten Proline Promass F 100 PROFINET PROFINET Gerätediagnose Gemäß "Application Layer protocol for decentralized periphery", Version 2.3 Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: PROFINET •...
Seite 133 Proline Promass F 100 PROFINET Technische Daten Hersteller-ID 0x11 Gerätetypkennung 0x844A Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM) • www.endress.com Auf der Produktseite des Geräts: Dokumente/Software → Gerätetreiber • www.profibus.org Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
Seite 134 Technische Daten Proline Promass F 100 PROFINET Eingangswerte Analog Output Modul (fest zugeordnet) (vom Automatisierungssystem • Externer Druck (Slot 18) zum Messgerät) • Externe Temperatur (Slot 19) • Externe Normdichte (Slot 20) Diskret Output Modul (fest zugeordnet) • Messwertunterdrückung ein-/ausschalten (Slot 21) •...
Seite 135 Proline Promass F 100 PROFINET Technische Daten Ein-/Ausgangswert Prozessgröße Kategorie Slot Schwingungsdämpfung 1 Schwingfrequenz 1 Schwingamplitude 0 Schwingamplitude 1 Frequenzschwankung 1 Schwankung Rohrdämpfung 1 Erregerstrom 1 Eingangswert Externe Dichte Prozessüberwachung Externe Temperatur Eingelesene Normdichte Messwertunterdrückung Nullpunktabgleich Status Verifikation Heartbeat Verifikation Nur mit dem Anwendungspaket "Konzentration"...
Seite 136: Energieversorgung
Technische Daten Proline Promass F 100 PROFINET Startup-Parametrierung Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der (NSU) wichtigsten Parameter des Messgeräts vom Automatisierungssystem über- nommen und verwendet. Die folgenden Konfiguration werden vom Automatisierungssystem übernom- men: • Management • Softwarerevision •...
Seite 137: Leistungsmerkmale
Proline Promass F 100 PROFINET Technische Daten Leistungsaufnahme Messumformer Maximale Bestellmerkmal "Ausgang" Leistungsaufnahme Option R: PROFINET 3,5 W Stromaufnahme Messumformer Maximale Maximaler Bestellmerkmal "Ausgang" Stromaufnahme Einschaltstrom Option R: PROFINET 145 mA 18 A (< 0,125 ms) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
Seite 138: Nullpunktstabilität
Technische Daten Proline Promass F 100 PROFINET Masse- und Volumenfluss (Flüssigkeiten) ±0,05 % v.M. (PremiumCal; Bestellmerkmal "Kalibration Durchfluss", Option D, für Masse- fluss) ±0,10 % v.M. Massefluss (Gase) ±0,25 % v.M. Dichte (Flüssigkeiten) Unter Referenzbedingungen Standarddichte-Kalibrierung Wide-Range- 1) 2) Dichtespezifikation [g/cm³]...
Seite 139: Grund-Wiederholbarkeit Berechnungsgrundlagen
Proline Promass F 100 PROFINET Technische Daten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 350 000 35 000 17 500 7 000 3 500 800 000 80 000 40 000 16 000 8 000 1 600...
Seite 140: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert
Technische Daten Proline Promass F 100 PROFINET Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch ±0,0002 % v.E./°C (±0,0001 % v. E./°F).
Seite 141: Beispiel Maximale Messabweichung
Proline Promass F 100 PROFINET Technische Daten [% v.M./bar] [% v.M./psi] [mm] [in] Kein Einfluss 1½ –0,003 –0,0002 –0,008 –0,0006 –0,009 –0,0006 –0,007 –0,0005 –0,009 –0,0006 –0,009 –0,0006 Berechnungsgrundlagen v.M. = vom Messwert, v.E. = vom Endwert BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
Seite 142: Montage
Technische Daten Proline Promass F 100 PROFINET 16.7 Montage Montagebedingungen →  19 16.8 Umgebung Umgebungstemperaturbe- →  21→  21 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten. Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits- hinweise"...
Seite 143: Prozess
Proline Promass F 100 PROFINET Technische Daten 16.9 Prozess Messstofftemperaturbe- reich Standardausführung –50 … +150 °C (–58 … +302 °F) Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt", Option HA, SA, SB, SC Erweiterte Temperaturausführung –50 … +240 °C (–58 … +464 °F) Bestellmerkmal "Messrohr Mat.,...
Seite 144 Technische Daten Proline Promass F 100 PROFINET Gehäuse Messaufnehmer Bei Standardausführungen mit dem Temperaturbereich –50 … +150 °C (–58 … +302 °F) ist das Gehäuse des Messaufnehmers mit trockenem Stickstoff gefüllt und schützt die innen- liegende Elektronik und Mechanik. Bei allen anderen Temperaturausführungen ist das Gehäuse des Messaufnehmers mit tro- ckenem Inertgas gefüllt.
Seite 145 Proline Promass F 100 PROFINET Technische Daten Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] 1½ 3 770 2 610 1 740 1 370 1 080 Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 …...
Seite 146: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promass F 100 PROFINET 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer: Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu".
Seite 147: Gehäuse Messumformer
Proline Promass F 100 PROFINET Technische Daten Werkstoffe Gehäuse Messumformer • Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Bestellmerkmal "Gehäuse", Option B "Kompakt, hygienisch, rostfrei": • Hygieneausführung, rostfreier Stahl 1.4301 (304) • Optional: Bestellmerkmal "Sensormerkmal", Option CC Hygieneausführung, für höchste Korrosionsbeständigkeit: rostfreier Stahl 1.4404...
Seite 148 Technische Daten Proline Promass F 100 PROFINET Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gehäuse Messaufnehmer Der Werkstoff des Messaufnehmergehäuses ist abhängig von der im Bestellmerkmal "Messrohr Mat., Oberfläche mediumberührt" gewählten Option.
Seite 149: 16.11 Anzeige Und Bedienoberfläche
Proline Promass F 100 PROFINET Technische Daten Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • Namur-Einbaulängen gemäß NE 132 • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 150 Technische Daten Proline Promass F 100 PROFINET 2. Vor-Ort-Anzeige vom Hauptelektronikmodul ziehen. Dabei auf die Länge des Verbin- dungskabels achten. Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken. Fernbedienung Via PROFINET-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFINET verfügbar. Sterntopologie A0026545 ...
Seite 151: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions"...
Seite 152 • Das Gerät unterstützt die PROFINET Systemredundanz S2. Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 153: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 154: 16.15 Ergänzende Dokumentation
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 155 Proline Promass F 100 PROFINET Technische Daten Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über W@M Device Viewer aufrufen →  124 • Bestellbares Zubehör mit Einbauanleitung →  126 Endress+Hauser...
Seite 156: Stichwortverzeichnis
Stichwortverzeichnis Proline Promass F 100 PROFINET Stichwortverzeichnis 0 … 9 Betrieb ........81 Betriebsanzeige .
Seite 157 Proline Promass F 100 PROFINET Stichwortverzeichnis Bediensprache ......62 Funktionen Erweiterte Anzeigenkonfigurationen ..74 siehe Parameter Gerät zurücksetzen .
Seite 158 Stichwortverzeichnis Proline Promass F 100 PROFINET Menü Montagevorbereitungen ..... . 24 Betrieb ....... . . 81 Montagewerkzeug .
Seite 159 Proline Promass F 100 PROFINET Stichwortverzeichnis Schockfestigkeit ......142 Untermenü Schreibschutz Administration ......77 Via Freigabecode .
Seite 160 *71502153* 71502153 www.addresses.endress.com...
