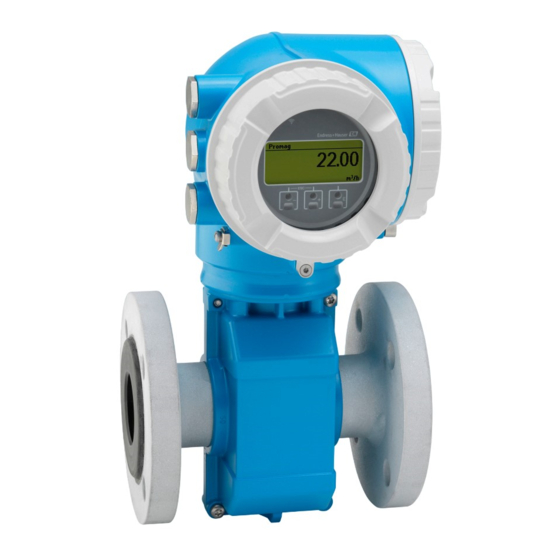

Endress+Hauser Proline Promag W 300 Betriebsanleitung

Foundation fieldbus
Vorschau ausblenden Andere Handbücher für Proline Promag W 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

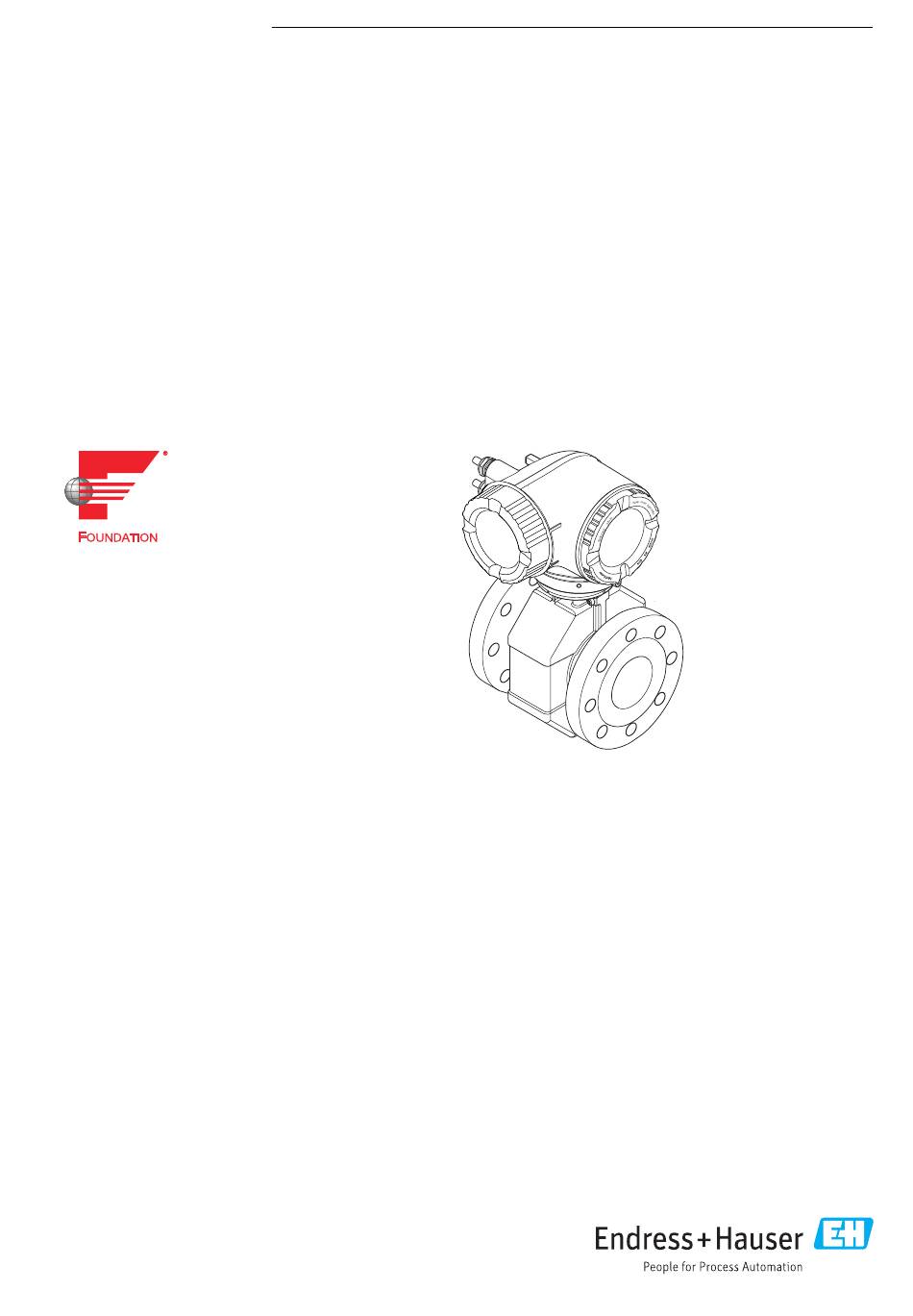

BA01938D/06/DE/02.20
71451501
2020-01-01
Gültig ab Version
01.01.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promag W 300
FOUNDATION Fieldbus
Magnetisch-induktives Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag W 300

Inhaltszusammenfassung für Endress+Hauser Proline Promag W 300

  • Seite 1 Products Solutions Services BA01938D/06/DE/02.20 71451501 2020-01-01 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promag W 300 FOUNDATION Fieldbus Magnetisch-induktives Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promag W 300 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 22 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promag W 300 FOUNDATION Fieldbus 8.3.12 Tastenverriegelung ein- und aus- 10.6.7 Konfiguration verwalten ..112 schalten ..... . 64 10.6.8 Parameter zur Administration des...
  • Seite 5 13.2 Mess- und Prüfmittel ....171 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 172 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promag W 300 FOUNDATION Fieldbus Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promag W 300 FOUNDATION Fieldbus Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...

  • Seite 9: Sicherheitshinweise

    Proline Promag W 300 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 10: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 11: It-Sicherheit

    Proline Promag W 300 FOUNDATION Fieldbus Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...

  • Seite 12: Infrastruktur Modus

    Sicherheitshinweise Proline Promag W 300 FOUNDATION Fieldbus Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  118). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).

  • Seite 13: Produktbeschreibung

    Proline Promag W 300 FOUNDATION Fieldbus Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...

  • Seite 14: Warenannahme Und Produktidentifizierung

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  15. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...

  • Seite 15: Eine Übersicht Zum Umfang Der Zugehörigen Technischen Dokumentation Bieten

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...

  • Seite 16: Messaufnehmer-Typenschild

    Warenannahme und Produktidentifizierung Proline Promag W 300 FOUNDATION Fieldbus 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  16 Durchfluss;...

  • Seite 17: Symbole Auf Messgerät

    Proline Promag W 300 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 18: Lagerung Und Transport

    Lagerung und Transport Proline Promag W 300 FOUNDATION Fieldbus Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 19: Messgeräte Mit Hebeösen

    Proline Promag W 300 FOUNDATION Fieldbus Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 20: Montage

    Montage Proline Promag W 300 FOUNDATION Fieldbus Montage Montagebedingungen 6.1.1 Montageposition Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN. Abstand h ≥ 2 × DN nicht notwendig bei Bestellmerkmal "Bauart", Option C, H, I.

  • Seite 21: Bei Teilgefülltem Rohr

    Proline Promag W 300 FOUNDATION Fieldbus Montage Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Keine Einlaufstrecken notwendig bei Bestellmerkmal "Bauart", Option C, H, I A0029257 Bei hohem Eigengewicht DN ≥ 350 (14") A0016276 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-...

  • Seite 22: Ein- Und Auslaufstrecken

    Montage Proline Promag W 300 FOUNDATION Fieldbus Horizontal • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teil- gefülltem oder leerem Messrohr wirklich anspricht.
  • Seite 23 Proline Promag W 300 FOUNDATION Fieldbus Montage Bei Betrieb im Freien: • Messgerät an einer schattigen Stelle montieren. • Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. Systemdruck A0028777 Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Mess- rohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen.
  • Seite 24 Montage Proline Promag W 300 FOUNDATION Fieldbus max. A0031216 Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.

  • Seite 25: Spezielle Montagehinweise

    Proline Promag W 300 FOUNDATION Fieldbus Montage 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1.

  • Seite 26: Dichtungen Montieren

    Montage Proline Promag W 300 FOUNDATION Fieldbus 5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣...
  • Seite 27 Proline Promag W 300 FOUNDATION Fieldbus Montage Nennweite Druckstufe Schrauben Flanschb- Max. Schrauben-Anziehdrehmoment lattdicke [Nm] [mm] [in] [bar] [mm] [mm] PTFE PN 16 8 × M16 PN 40 8 × M16 PN 16 8 × M16 PN 40 8 × M20 –...

  • Seite 28: Maximale Schrauben-Anziehdrehmomente Für Asme B16

    Montage Proline Promag W 300 FOUNDATION Fieldbus Nennweite Druckstufe Schrauben Flanschb- Max. Schrauben-Anziehdrehmoment lattdicke [Nm] [mm] [in] [bar] [mm] [mm] PTFE PN 6 24 × M27 – PN 10 24 × M30 – PN 16 24 × M36 – PN 25 24 ×...

  • Seite 29: Maximale Schrauben-Anziehdrehmomente Für Jis B2220

    Proline Promag W 300 FOUNDATION Fieldbus Montage Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [mm] [in] [psi] [in] [Nm] [lbf · ft] [Nm] [lbf · ft] 1 ½ Class 300 4 × ¾ – – Class 150 4 × 5/8 Class 300 8 ×...

  • Seite 30: Maximale Schrauben-Anziehdrehmomente Für Awwa C207, Class D

    Montage Proline Promag W 300 FOUNDATION Fieldbus Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] 12 × M22 12 × M22 12 × M24 16 × M22 16 × M24 Maximale Schrauben-Anziehdrehmomente für AWWA C207, Class D Nennweite Schrauben Max.

  • Seite 31: Maximale Schrauben-Anziehdrehmomente Für As 4087, Pn

    Proline Promag W 300 FOUNDATION Fieldbus Montage Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [mm] 20 × M30 – 20 × M30 – 20 × M30 – 24 × M30 – 1000 24 × M30 – 1200 32 × M30 –...

  • Seite 32: Messumformergehäuse Drehen

    Montage Proline Promag W 300 FOUNDATION Fieldbus Nennweite Druckstufe Schrauben Flanschb- Nom. Schrauben-Anziehdrehmoment lattdicke [Nm] [mm] [in] [bar] [mm] [mm] PTFE PN 10 32 × M36 – PN 16 32 × M45 – 1400 – PN 6 36 × M33 –...

  • Seite 33: Anzeigemodul Drehen

    Proline Promag W 300 FOUNDATION Fieldbus Montage – – 3 mm 4 mm A0029993 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Befestigungsschraube lösen. 4. Gehäuse in die gewünschte Position drehen. 5. Befestigungsschraube fest anziehen. 6. Anschlussraumdeckel anschrauben 7.

  • Seite 34: Montagekontrolle

    Montage Proline Promag W 300 FOUNDATION Fieldbus Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? •...

  • Seite 35: Elektrischer Anschluss

    Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 36 Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus Impuls-/Frequenz-/Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 37 Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss Maximal 24 µH/Ω für Zone 1, Class I, Division 1 Kabellänge Maximal 300 m (1 000 ft), siehe nachfolgende Tabelle Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2...

  • Seite 38: Klemmenbelegung

    Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...

  • Seite 39: Messgerät Vorbereiten

    Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss ten Betrieb bei vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Ein- gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt. 1. Bei der Installation nationale Installationsvorschriften und Richtlinien beachten.

  • Seite 40: Messgerät Anschließen

    Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  35. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
  • Seite 41 Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...

  • Seite 42: Kabel Entfernen

    Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus Kabel entfernen 3 (0.12) A0029598  8 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.

  • Seite 43: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001

    Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss 7.2.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  174. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.

  • Seite 44: Anschlussbeispiele Sonderfälle

    Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus 7.3.3 Anschlussbeispiele Sonderfälle Metallische, ungeerdete Rohrleitung ohne Auskleidung Diese Anschlussart erfolgt auch: • Bei nicht betriebsüblichem Potenzialausgleich • Bei vorhandenen Ausgleichsströmen Erdungskabel Kupferdraht, mindestens 6 mm (0,0093 in DN 300 DN 350 ≥...

  • Seite 45: Rohrleitung Mit Kathodenschutzeinrichtung

    Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss Rohrleitung mit Kathodenschutzeinrichtung Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind: • Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Auskleidung • Kathodenschutz ist in den Personenschutz integriert...

  • Seite 46: Spezielle Anschlusshinweise

    Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele FOUNDATION Fieldbus A0028768  12 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
  • Seite 47 Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss 4...20 mA A0028759  14 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)

  • Seite 48: Relaisausgang

    Elektrischer Anschluss Proline Promag W 300 FOUNDATION Fieldbus Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  185 Stromeingang A0028915  18 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)

  • Seite 49: Schutzart Sicherstellen

    Proline Promag W 300 FOUNDATION Fieldbus Elektrischer Anschluss Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.

  • Seite 50: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät...

  • Seite 51: Aufbau Und Funktionsweise Des Bedienmenüs

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  211 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...

  • Seite 52: Bedienphilosophie

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...

  • Seite 53: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...

  • Seite 54: Anzeigebereich

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  135 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  136 •...

  • Seite 55: Navigieransicht

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  59...

  • Seite 56: Verriegelung

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...

  • Seite 57: Editieransicht

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  21 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...

  • Seite 58: Eingabemasken

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...

  • Seite 59: Bedienelemente

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
  • Seite 60 Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.

  • Seite 61: Navigieren Und Aus Liste Wählen

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 62: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.

  • Seite 63: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  57, zur Erläuterung der Bedienelemente →  59 8.3.10...

  • Seite 64: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  105) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 65: Voraussetzungen

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker.

  • Seite 66: Verbindungsaufbau

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  70 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...

  • Seite 67: Webbrowser Starten

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.

  • Seite 68: Einloggen

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  114) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  132 8.4.4...

  • Seite 69: Bedienoberfläche

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  138 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...

  • Seite 70: Arbeitsbereich

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...

  • Seite 71: Zugriff Auf Bedienmenü Via Bedientool

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Field- bus verfügbar.
  • Seite 72 Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus A0027563  25 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...

  • Seite 73: Field Xpert Sfx350, Sfx370

    Proline Promag W 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Mes- sing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...

  • Seite 74: Fieldcare

    8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.

  • Seite 75: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...

  • Seite 76: Field Communicator 475

    Bedienungsmöglichkeiten Proline Promag W 300 FOUNDATION Fieldbus Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  77 8.5.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via FOUNDATION Fieldbus H1-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  77...

  • Seite 77: Systemintegration

    Proline Promag W 300 FOUNDATION Fieldbus Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 02.2017 Hersteller-ID 0x452B48 (hex) Parameter Parameter Hersteller-ID Diagnose →...

  • Seite 78: Zuordnung Der Messwerte In Den Funktionsblöcken

    Systemintegration Proline Promag W 300 FOUNDATION Fieldbus Anzeigetext (xxxx… = Seriennummer) Basisindex Beschreibung RESOURCE_ xxxxxxxxxxx Resource block SETUP_ xxxxxxxxxxx Tranducer block “Setup“ TRDDISP_ xxxxxxxxxxx Tranducer block “Display“ TRDHROM_ xxxxxxxxxxx 1000 Tranducer block “HistoROM“ TRDDIAG_ xxxxxxxxxxx 1200 Tranducer block “Diagnostic“ EXPERT_CONFIG_xxxxxxxxxxx 1400 Tranducer block “Expert configuration“...
  • Seite 79 Proline Promag W 300 FOUNDATION Fieldbus Systemintegration Modul MAO (Multiple Analog Output) Channel Bezeichnung Channel_0 Aufbau Channel_0 Wert 1 Wert 2 Wert 3 Wert 4 Wert 5 Wert 6 Wert 7 Wert 8 Werte Messgröße Wert 1 Temperatur Wert 2...
  • Seite 80 Systemintegration Proline Promag W 300 FOUNDATION Fieldbus CHANNEL Gerätefunktion Zustand Leerrohrüberwachung 0 = aus, 1 = aktiv Status Verifikation Gesamtergebnis Verifikation Verifikation: • 16 = Fehlgeschlagen • 32 = Bestanden • 64 = Nicht durchgeführt Status Verifikation Verifikation: • 1 = Nicht durchgeführt •...

  • Seite 81: Ausführungszeiten

    Proline Promag W 300 FOUNDATION Fieldbus Systemintegration Wert Gerätefunktion Zustand Wert 7 Nicht belegt – Wert 8 Nicht belegt – Nur verfügbar mit Anwendungspaket Heartbeat Verification 9.2.3 Ausführungszeiten Funktionsblock Ausführungszeit (ms) Analog Input Funktionsblock (AI) Digital Input Funktionsblock (DI) PID Funktionsblock (PID)

  • Seite 82: Inbetriebnahme

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  34 • Checkliste "Anschlusskontrolle" →  49 10.2 Messgerät einschalten ‣...

  • Seite 83: Messgerät Konfigurieren

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...

  • Seite 84: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus ‣ Relaisausgang 1 … n →  99 ‣ Anzeige →  100 ‣ Schleichmengenunterdrückung →  102 ‣ Leerrohrüberwachung →  103 ‣ →  104 Erweitertes Setup 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
  • Seite 85 Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Navigation Menü "Setup" → Systemeinheiten ‣ Systemeinheiten →  85 Volumenflusseinheit →  85 Volumeneinheit Leitfähigkeitseinheit Temperatureinheit →  85 Masseflusseinheit →  85 Masseeinheit →  86 Dichteeinheit →  86 Normvolumenfluss-Einheit Normvolumeneinheit Parameterübersicht mit Kurzbeschreibung...
  • Seite 86 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter Beschreibung Auswahl Werkseinstellung Masseeinheit Einheit für Masse wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg • lb Dichteeinheit Einheit für Messstoffdichte wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l Auswirkung • lb/ft³ Die gewählte Einheit gilt für: •...

  • Seite 87: Analog Inputs Konfigurieren

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.3 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.

  • Seite 88: Stromeingang Konfigurieren

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus I/O-Modul 1 … n Information →  88 I/O-Modul 1 … n Typ →  88 I/O-Konfiguration übernehmen →  88 Umbaucode →  88 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul Klemmennummern Zeigt die vom I/O-Modul belegten Klem- •...

  • Seite 89: Statuseingang Konfigurieren

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Fehlerverhalten →  89 Fehlerwert →  89 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.

  • Seite 90: Stromausgang Konfigurieren

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Ansprechzeit Statuseingang →  90 Klemmennummer →  90 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten • Nicht belegt – Klemmennummern. • 24-25 (I/O 2) Zuordnung Statuseingang Funktion für Statuseingang wählen.
  • Seite 91 Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. Signalmodus – Signalmodus für Stromaus- • Passiv Aktiv gang wählen.
  • Seite 92 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  91) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger...

  • Seite 93: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
  • Seite 94 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 95 Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Messwert für Anfangsfrequenz →  95 Messwert für Endfrequenz →  95 Fehlerverhalten →  96 Fehlerfrequenz →  96 →  96 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung...
  • Seite 96 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz (→  93) ist die Option Fre- alarm festlegen. • Definierter Wert quenz und in Parameter •...
  • Seite 97 Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  97 Klemmennummer →  97 Signalmodus →  97 →  98 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  98 Zuordnung Grenzwert →...
  • Seite 98 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 99: Relaisausgang Konfigurieren

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...

  • Seite 100: 10.5.10 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
  • Seite 101 Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Navigation Menü "Setup" → Anzeige ‣ Anzeige →  101 Format Anzeige →  101 1. Anzeigewert 1. Wert 0%-Bargraph →  101 1. Wert 100%-Bargraph →  101 2. Anzeigewert →  101 3.

  • Seite 102: 10.5.11 Schleichmenge Konfigurieren

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 0%-Bargraph In Parameter 3. Anzeigewert 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen • 0 l/h • 0 gal/min (us) 3.

  • Seite 103: Ren

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.12 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung ‣ Leerrohrüberwachung →  103 Leerrohrüberwachung →  103 Neuer Abgleich Fortschritt →...

  • Seite 104: Erweiterte Einstellungen

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...

  • Seite 105: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme ‣ Elektrodenreinigung →  109 ‣ WLAN-Einstellungen →  110 ‣ Heartbeat Setup ‣ Datensicherung →  112 ‣ →  113 Administration 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
  • Seite 106 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n →  106 Zuordnung Prozessgröße →  106 Einheit Summenzähler 1 … n Betriebsart Summenzähler →  106 Fehlerverhalten →...

  • Seite 107: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  108 1.
  • Seite 108 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...

  • Seite 109: Elektrodenreinigung Durchführen

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano •...

  • Seite 110: Wlan Konfigurieren

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigung ‣ Elektrodenreinigung →  110 Elektrodenreinigung →  110 ECC-Reinigungsdauer ECC-Erholzeit →  110 ECC-Reinigungszyklus →  110 ECC Polarität →  110 Parameterübersicht mit Kurzbeschreibung...
  • Seite 111 Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN WLAN-Modus SSID-Name Netzwerksicherheit →  111 Sicherheitsidentifizierung Benutzername WLAN-Passwort WLAN-IP-Adresse →  111 WLAN-MAC-Adresse →  111 WLAN-Passphrase Zuordnung SSID-Name →  112 SSID-Name →...

  • Seite 112: Konfiguration Verwalten

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung Zuordnung SSID-Name – Wählen, welcher Name für • Messstellenbe- Anwenderdefiniert SSID verwendet wird: Messs- zeichnung tellenbezeichnung oder • Anwenderdefiniert anwenderdefinierter Name. SSID-Name • In Parameter Zuordnung Anwenderdefinierten SSID- Max.

  • Seite 113: Geräts Nutzen

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen •...
  • Seite 114 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →  114 Freigabecode bestätigen →  114 Parameterübersicht mit Kurzbeschreibung...

  • Seite 115: Simulation

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil • Abbrechen Abbrechen der Konfiguration auf einen definierten • Auf Auslieferungszustand Zustand zurücksetzen. • Gerät neu starten • S-DAT-Sicherung wiederher- stellen •...
  • Seite 116 Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus Schaltzustand 1 … n →  117 Simulation Gerätealarm →  117 Kategorie Diagnoseereignis →  117 Simulation Diagnoseereignis →  117 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße –...

  • Seite 117: Einstellungen Vor Unerlaubtem Zugriff Schützen

    Proline Promag W 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Simulation Schaltausgang In Parameter Betriebsart ist Simulation des Schaltausgangs • Aus die Option Schalter ausge- ein- und ausschalten. • An wählt. Schaltzustand – Zustand des Schaltausgangs • Offen Offen für die Simulation wählen.

  • Seite 118: Schreibschutz Via Freigabecode

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus 10.8.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.

  • Seite 119: Schreibschutz Via Verriegelungsschalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  114) navigieren. 2. Resetcode eingeben.

  • Seite 120: Schreibschutz Via Blockbedienung

    Inbetriebnahme Proline Promag W 300 FOUNDATION Fieldbus A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  121. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...

  • Seite 121: Betrieb

    Proline Promag W 300 FOUNDATION Fieldbus Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 122: Untermenü "Prozessgrößen

    Betrieb Proline Promag W 300 FOUNDATION Fieldbus 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss Massefluss Normvolumenfluss Fließgeschwindigkeit Leitfähigkeit Dichte Parameterübersicht mit Kurzbeschreibung...

  • Seite 123: Untermenü "Eingangswerte

    Proline Promag W 300 FOUNDATION Fieldbus Betrieb Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler →  123 Summenzählerwert 1 … n →  123 Summenzählerüberlauf 1 … n Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...

  • Seite 124: Ausgangswerte

    Betrieb Proline Promag W 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.

  • Seite 125: Ausgangswerte Impuls-/Frequenz-/Schaltausgang

    Proline Promag W 300 FOUNDATION Fieldbus Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n →  125 Ausgangsstrom 1 … n →  125 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...

  • Seite 126: Messgerät An Prozessbedingungen Anpassen

    Betrieb Proline Promag W 300 FOUNDATION Fieldbus Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n →  126 Schaltzustand →  126 Schaltzyklen Max. Anzahl Schaltzyklen →  126 Parameterübersicht mit Kurzbeschreibung...

  • Seite 127: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Proline Promag W 300 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  106) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 …...

  • Seite 128: Messwerthistorie Anzeigen

    Betrieb Proline Promag W 300 FOUNDATION Fieldbus 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: •...
  • Seite 129 Proline Promag W 300 FOUNDATION Fieldbus Betrieb Messwertspeicherungsstatus →  130 Gesamte Speicherdauer →  130 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1.
  • Seite 130 Betrieb Proline Promag W 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Speicherverzögerung In Parameter Messwertspei- Verzögerungszeit für die Mess- 0 … 999 h cherung ist die Option Nicht wertspeicherung eingeben. überschreibend ausgewählt. Messwertspeicherungssteuerung In Parameter Messwertspei- Messwertspeicherung starten •...

  • Seite 131: Diagnose Und Störungsbehebung

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  40.
  • Seite 132 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  172. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.

  • Seite 133: Diagnoseinformation Via Leuchtdioden

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist. Verbindungsabbruch 1. Kabelverbindung und Span- nungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten.
  • Seite 134 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Farbe Bedeutung Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware.

  • Seite 135: Diagnoseinformation Auf Vor-Ort-Anzeige

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 136: Diagnoseinformation

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.

  • Seite 137: Behebungsmaßnahmen Aufrufen

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...

  • Seite 138: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  164 • Via Untermenü →  165 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 139: Behebungsmaßnahmen Aufrufen

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)

  • Seite 140: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 141: Konfiguration Der Diagnoseinformationen Nach Ff912 Freigeben

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0013959 Außerhalb der Spezifikation Das Gerät wird betrieben: •...
  • Seite 142 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Hohe Funktionskontrolle (C) Sensor C000…199 Elektronik C200…399 Konfiguration C400…700 Prozess C800…999 Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Geringe Außerhalb der Spezifikation Sensor S000…199 Elektronik S200…399...

  • Seite 143: Statussignal Für Einen Bereich Von Diagnoseinformationen Ändern

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Gewichtung Zugehörigkeit FAIL_ CHECK_ OFFSPEC_ MAINT_ Geringe Sensor Elektronik Konfiguration Prozess Geringe Sensor Elektronik Konfiguration Prozess Konfigurierbarer Bereich →  143 15…1 Reserviert (Fieldbus Foundation) Statussignal für einen Bereich von Diagnoseinformationen ändern Beispiel: Das Statussignal für die Diagnoseinformationen des Bereichs Elektronik mit der...

  • Seite 144: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus 5. Auswahl mit Enter bestätigen.  Das Diagnoseereignis der ausgewählten Diagnoseinformation wird erfasst. 6. Im FieldCare Navigationsfenster: Experte → Kommunikation → Field diagnostics → Alarm broadcast enable 7. In einem der Auswahlfelder Conigurable Area Bits 1 bis Conigurable Area Bits 15 die gewünschte Diagnoseinformation auswählen.

  • Seite 145: Diagnose Zum Sensor

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 043 Sensorkurzschluss 1. Sensorkabel und Sensor prüfen • Dichte 2. Heartbeat Verification ausführen • Leerrohrüberwachung Messgrößenstatus [ab Werk] 3. Sensorkabel oder Sensor ersetzen •...

  • Seite 146: Diagnose Zur Elektronik

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 170 Spulenwiderstand Umgebungs- und Prozesstempera- • Dichte tur prüfen • Leerrohrüberwachung Messgrößenstatus • Schleichmengenunter- drückung Quality Quality substatus Sensor failure Statussignal [ab Werk] Diagnoseverhalten Alarm Statussignal ist änderbar.

  • Seite 147: Diagnose Und Störungsbehebung

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Software inkompatibel 1. Software prüfen • Dichte 2. Hauptelektronik flashen oder • Leerrohrüberwachung Messgrößenstatus tauschen • Schleichmengenunter- drückung Quality • Zustand Schaltausgang Quality substatus Device failure...
  • Seite 148 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten • Dichte 2. Hauptelektronikmodul tauschen • Leerrohrüberwachung Messgrößenstatus • Schleichmengenunter- drückung Quality • Zustand Schaltausgang Quality substatus Device failure Statussignal [ab Werk]...
  • Seite 149 Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Dichte 2. I/O-Modul tauschen • Leerrohrüberwachung Messgrößenstatus • Schleichmengenunter- drückung Quality • Zustand Schaltausgang Quality substatus...
  • Seite 150 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in integriert. HistoROM fehlg. Nutzerschnittstellenleiterplatte • Dichte ersetzen • Leerrohrüberwachung Messgrößenstatus Ex d/XP: Messumformer ersetzen • Schleichmengenunter- drückung Quality • Zustand Schaltausgang Quality substatus...
  • Seite 151 Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten • Dichte 2. Prüfen, ob Fehler erneut auftritt • Leerrohrüberwachung Messgrößenstatus 3. Modulträger inklusive Elektron- • Schleichmengenunter- ikmodulen ersetzen drückung...
  • Seite 152 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 382 Datenspeicher 1. T-DAT einstecken • Dichte 2. T-DAT ersetzen • Leerrohrüberwachung Messgrößenstatus • Schleichmengenunter- drückung Quality Quality substatus Device failure Statussignal [ab Werk] Diagnoseverhalten Alarm Statussignal ist änderbar.

  • Seite 153: Diagnose Zur Konfiguration

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.3 Diagnose zur Konfiguration Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 303 I/O 1 … n-Konfiguration geändert 1. I/O-Modul-Konfiguration über- – nehmen (Parameter ' I /O-Konfi- Messgrößenstatus guration übernehmen' ) 2. Danach Gerätebeschreibung (DD)
  • Seite 154 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 412 Download verarbeiten Download aktiv, bitte warten • Dichte • Leerrohrüberwachung Messgrößenstatus • Schleichmengenunter- drückung Quality • Zustand Schaltausgang Quality substatus Configuration error Statussignal [ab Werk]...
  • Seite 155 Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 441 Stromausgang 1 … n 1. Prozess prüfen – 2. Einstellung Stromausgang prüfen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Statussignal ist änderbar.
  • Seite 156 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 444 Stromeingang 1 … n 1. Prozess prüfen – 2. Einstellung Stromeingang prüfen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Statussignal ist änderbar.
  • Seite 157 Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Messgröße Simulation ausschalten • Dichte • Leerrohrüberwachung Messgrößenstatus • Schleichmengenunter- drückung Quality Good • Zustand Schaltausgang Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar.
  • Seite 158 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 … n Simulation Impulsausgang ausschal- – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen...
  • Seite 159 Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 497 Simulation Blockausgang Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 511 Sensorelektronik (ISEM) fehlerhaft 1.
  • Seite 160 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 531 Leerrohrüberwachung Abgleich Leerrohrüberwachung • Leerrohrüberwachung durchführen • Schleichmengenunter- Messgrößenstatus [ab Werk] drückung Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Quality ist änderbar.

  • Seite 161: Diagnose Zum Prozess

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 … n 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk]...
  • Seite 162 Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren • Leerrohrüberwachung • Schleichmengenunter- Messgrößenstatus [ab Werk] drückung Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Quality ist änderbar.
  • Seite 163 Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen • Dichte 2. Externes Gerät oder Prozessdruck • Leerrohrüberwachung Messgrößenstatus prüfen • Schleichmengenunter- drückung Quality Quality substatus Non specific Statussignal [ab Werk]...

  • Seite 164: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 962 Rohr leer 1. Vollrohrabgleich durchführen Schleichmengenunterdrü- 2. Leerrohrabgleich durchführen ckung Messgrößenstatus [ab Werk] 3. Leerrohrerkennung ausschalten Quality Good Quality substatus Non specific Statussignal [ab Werk]...

  • Seite 165: Diagnosemeldungen Im Diagnostic Trans

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...

  • Seite 166: 12.11 Ereignis-Logbuch

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus 12.11 Ereignis-Logbuch 12.11.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.

  • Seite 167: Übersicht Zu Informationsereignis

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.11.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...

  • Seite 168: 12.12 Messgerät Zurücksetzen

    Diagnose und Störungsbehebung Proline Promag W 300 FOUNDATION Fieldbus Informationsereignis Ereignistext I1628 Anzeigen-Login erfolgreich I1629 CDI-Login erfolgreich I1631 Webserverzugriff geändert I1632 Anzeigen-Login fehlgeschlagen I1633 CDI-Login fehlgeschlagen I1634 Parameter-Werkseinstellung rückgesetzt I1635 Parameter-Ausliefungszustand rückgesetzt I1637 FF-spezifisches Reset durchgeführt I1639 Max. Anzahl Schaltzyklen erreicht...

  • Seite 169: 12.13 Geräteinformationen

    Proline Promag W 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.13 Geräteinformationen Das Untermenü Geräteinformation enthält alle Parameter, die verschiedene Informatio- nen zur Geräteidentifizierung anzeigen. Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenbezeichnung →  169 →  169 Seriennummer Gerätename →...

  • Seite 170: 12.14 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5W3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.

  • Seite 171: Wartung

    Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  210 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 172: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 173: Messgerät Entsorgen

    Proline Promag W 300 FOUNDATION Fieldbus Reparatur WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten.

  • Seite 174: Zubehör

    Proline Promag W 300 FOUNDATION Fieldbus Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 175: Zum Messaufnehmer

    Proline Promag W 300 FOUNDATION Fieldbus Zubehör 15.1.2 Zum Messaufnehmer Zubehör Beschreibung Erdungsscheiben Werden dazu verwendet, den Messstoff in ausgekleideten Messrohren zu erden, um eine einwandfreie Messung zu gewährleisten.  Für Einzelheiten: Einbauanleitung EA00070D 15.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Fieldgate FXA42 Übertragung von Messwerten angeschlossener 4 bis 20 mA analoger, sowie digita-...

  • Seite 176: Servicespezifisches Zubehör

    15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwin- digkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 177: Technische Daten

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
  • Seite 178 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [mm] [in] /min] /min] /min] 145 … 4 700 1200 –...
  • Seite 179 Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Durchflusskennwerte in SI-Einheiten: DN 50 ... 300 (2 ... 12") bei Bestellmerkmal "Bauart", Option C "Festflansch, ohne Ein-/Auslaufstrecken" Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,12/5 m/s)
  • Seite 180 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [in] [mm] [gal/min] [gal/min] [gal] [gal/min] 3 100 …...

  • Seite 181: Eingangssignal

    Messgerät schreiben: • Messstofftemperatur ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  176 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
  • Seite 182 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V •...

  • Seite 183: Ausgang

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten 16.4 Ausgang Ausgangssignal FOUNDATION Fieldbus FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: •...
  • Seite 184 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Elektroniktemperatur Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung Open-Collector Wahlweise einstellbar: •...

  • Seite 185: Relaisausgang

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Summenzähler 1...3 • Elektroniktemperatur • Überwachung Durchflussrichtung •...
  • Seite 186 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 •...

  • Seite 187: Vor-Ort-Anzeige

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: FOUNDATION Fieldbus • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...

  • Seite 188: Energieversorgung

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Unterstützte Funktionen Folgende Methoden werden unterstützt: • Restart • ENP Restart • Diagnostic • Set to OOS • Set to AUTO • Read trend data • Read event logbook Virtual Communication Relationships (VCRs)

  • Seite 189: Leistungsmerkmale

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Einschaltstrom Max. 36 A (<5 ms) gemäß NAMUR-Empfehlung NE 21 Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.

  • Seite 190: Technische Daten

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Einbau mit Ein- und Auslaufstre- Einbau ohne Ein- und Auslauf- cken strecken max. Messabweichung max. Messabweichung Bestellmerkmal "Bauart" 0,5 % 0,2 % 0,5 % Optionen D, E, F, G nicht empfohlen (Standard)

  • Seite 191: Elektrische Leitfähigkeit

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Durchflusswerte Flat Spec 0,2 % Nennweite [mm] [in] [m/s] [ft/s] [m/s] [ft/s] 25 … 600 1 … 24 4,92 50 … 300 2 … 12 1,97 Bestellmerkmal "Bauart", Option C Elektrische Leitfähigkeit Max.

  • Seite 192: Prozess

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Lagerungstemperatur Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumfor- mer und Messaufnehmer →  22. • Um unzulässig hohe Oberflächentemperaturen zu vermeiden: Messgerät während der Lagerung nicht direkter Sonneneinstrahlung aussetzen. • Lagerplatz wählen, an dem eine Betauung des Messgeräts ausgeschlossen ist, da ein Pilz- oder Bakterienbefall die Auskleidung beschädigen kann.

  • Seite 193: Leitfähigkeit

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten [°F] [°C] [°C] -20 -10 0 10 20 30 40 50 60 70 80 90 [° ] F A0038130 Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich von –10 … –40 °C (+14 … –40 °F) und der Messstofftem- peraturbereich von –10 …...
  • Seite 194 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +90 °C (+194 °F) 135 (2,0) 240 (3,5) 135 (2,0) 240 (3,5) 200 (2,9) 290 (4,2) 330 (4,8)

  • Seite 195: 16.10 Konstruktiver Aufbau

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten [psi] [mbar] DN250 DN125 DN150 DN200 (10") (5") (6") (8") DN100 (4") DN300 (12") 800 1000 1200 1400 1600 1800 [m /h] ³ 1000 2000 3000 4000 5000 6000 7000 8000 [gal/min] A0032668-DE ...

  • Seite 196: Gewicht In Si-Einheiten

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit Flanschen der Standarddruckstufe. Gewichtsangaben können abhängig von Druckstufe und Bauart geringer ausfallen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet".
  • Seite 197 Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Bestellmerkmal "Bauart", Option F ≥ DN 450 (18") Richtwerte ASME (Class 150), AWWA EN (DIN) (PN16) AS (PN 16) (Class D) Nennweite [mm] [in] [kg] [kg] [kg] 1200 1 229 – –...

  • Seite 198: Gewicht In Us-Einheiten

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Gewicht in US-Einheiten Bestellmerkmal "Bauart", Optionen C, D, E DN 25 … 400, DN 1" … 16" Nennweite Richtwerte ASME (Class 150) [mm] [in] [lb] – – 1 ½ – – –...
  • Seite 199 Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Bestellmerkmal "Bauart", Option F ≥ DN 450 (18") Richtwerte Nennweite ASME (Class 150), AWWA (Class D) [mm] [in] [lb] 2000 – 6 864 – 8 280 2200 – – – 10 577 2400 –...
  • Seite 200 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] PN 40 Class 150 Table E, PN 16 1,26 –...
  • Seite 201 Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] – – Class D – – 2 246 89,8 –...
  • Seite 202 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Messaufnehmergehäuse • DN 25 … 300 (1 … 12") Alu-Halbschalen-Gehäuse, Aluminium, AlSi10Mg, beschichtet •...
  • Seite 203 Proline Promag W 300 FOUNDATION Fieldbus Technische Daten ASME B16.5 Festflansch, Losflansch • Kohlenstoffstahl: A105 • Rostfreier Stahl: F316L JIS B2220 • Kohlenstoffstahl: A105, A350 LF2 • Rostfreier Stahl: F316L AWWA C207 Kohlenstoffstahl: A105, P265GH, A181 Class 70, E250C, S275JR...

  • Seite 204: 16.11 Anzeige Und Bedienoberfläche

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus • AWWA C207 DN 48 … 90": Festflansch (Class D) • AS 2129 DN 50 … 1200: Festflansch (Table E) • AS 4087 DN 50 … 1200): Festflansch (PN 16) Zu den verschiedenen Werkstoffen der Prozessanschlüsse →  202 Oberflächenrauhigkeit...

  • Seite 205: Kabeleinführung

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →...

  • Seite 206: Unterstützte Bedientools

    Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Serviceschnittstelle →  71 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.

  • Seite 207: Zusatzinformationen Speicherkonzept

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten • Export der Parametereinstellungen (.csv-Datei oder PDF-Datei, Dokumentation der Kon- figuration der Messstelle erstellen) • Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspa- ket "Heartbeat Verification" verfügbar) • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware •...

  • Seite 208: 16.12 Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".

  • Seite 209: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 210: Reinigung

    Überblick zum bestellbaren Zubehör →  174 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Endress+Hauser...

  • Seite 211: Beschreibung Geräteparameter

    Proline Promag W 300 FOUNDATION Fieldbus Technische Daten Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promag W KA01266D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01294D Technische Information Messgerät Dokumentationscode Promag W 300 TI01414D Beschreibung Geräteparameter Messgerät Dokumentationscode Promag 300 GP01098D Geräteabhängige...
  • Seite 212 Technische Daten Proline Promag W 300 FOUNDATION Fieldbus Inhalt Dokumentationscode INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Abgesetztes Anzeige- und Bedienmodul DKX001...

  • Seite 213: Stichwortverzeichnis

    Proline Promag W 300 FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis Betriebsanzeige ......53 Betriebssicherheit ......10 AMS Device Manager .
  • Seite 214 Stichwortverzeichnis Proline Promag W 300 FOUNDATION Fieldbus Einsatz Messgerät Erweiterter Bestellcode Fehlgebrauch ......9 Messaufnehmer .
  • Seite 215 Proline Promag W 300 FOUNDATION Fieldbus Stichwortverzeichnis Herstellungsdatum ..... . . 15, 16 Konfigurieren ......83 Hilfetext Messaufnehmer montieren .
  • Seite 216 Stichwortverzeichnis Proline Promag W 300 FOUNDATION Fieldbus Prüfkontrolle Anschluss ......49 Parameter Erhaltene Ware .
  • Seite 217 Proline Promag W 300 FOUNDATION Fieldbus Stichwortverzeichnis Für Untermenü ......56 Summenzähler ......122 Für Verriegelung .
  • Seite 218 www.addresses.endress.com...
