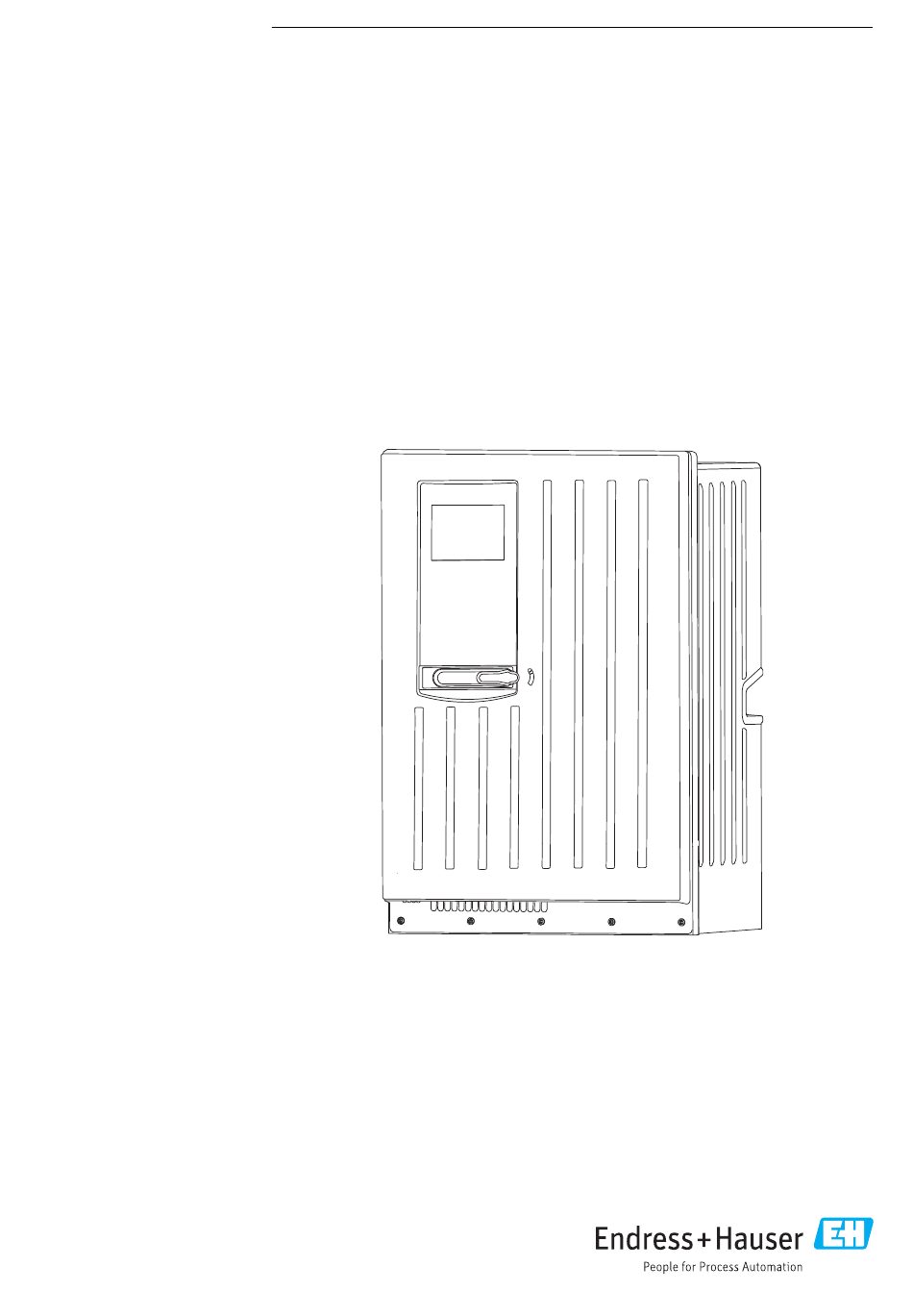

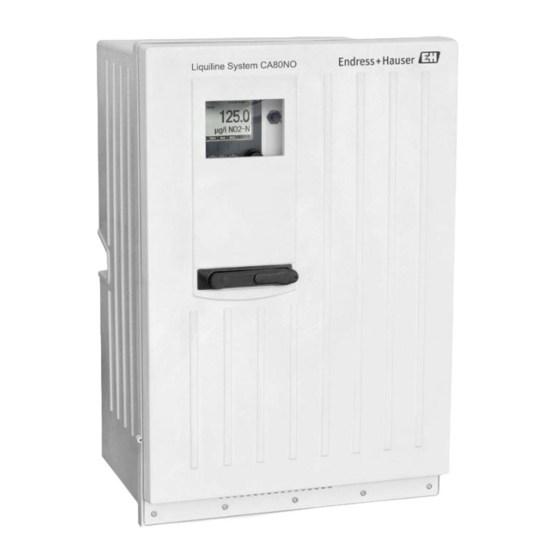

Seite 1 Products Solutions Services BA01574C/07/DE/04.20 71460711 2020-01-31 Gültig ab Version 01.07.00 Betriebsanleitung Liquiline System CA80NO Colorimetrischer Analysator für Nitrit...
Seite 3: Inhaltsverzeichnis
Liquiline System CA80NO Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Bedienungsmöglichkeiten ..46 Warnhinweise ......5 Aufbau und Funktionsweise des Bedienme- Symbole .
Seite 4 Inhaltsverzeichnis Liquiline System CA80NO Reparatur ..... . . 150 13.1 Ersatzteile ......150 13.2 Rücksendung .
Seite 5: Hinweise Zum Dokument
Liquiline System CA80NO Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.
Seite 6: Dokumentation
Liquiline System CA80NO Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80NO, KA01222C • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung •...
Seite 7: Grundlegende Sicherheitshin
Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80NO ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Nitrit-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: • Überwachung bei der Trinkwasseraufbereitung und -verteilung •...
Seite 8: Produktsicherheit
Grundlegende Sicherheitshinweise Liquiline System CA80NO 4. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: 1. Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. 2. Tür außerhalb von Service- und Wartungsarbeiten geschlossen halten. VORSICHT Tätigkeiten bei laufendem Betrieb des Analysators Verletzungs- und Infektionsgefahr durch Medium! ‣...
Seite 9: Produktbeschreibung
Isolierbox Reagenz (optional) Photometer Controller Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80NO in der bestellten Konfiguration • und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme und Filtration •...
Seite 10 Produktbeschreibung Liquiline System CA80NO Membranfiltration (Liquiline System CAT860) • Funktion: Probenahme und Filtration • Membranfilterkerze aus Keramik; Porengröße 0,1 μm • Kommunikation über Memosens-Protokoll, Steuerung über CA80 • Automatische Rückspülfunktion mit Reinigungslösung und mit Druckluft • Einfache Installation via Flexdip CYH112 (TI00430C) •...
Seite 11 Liquiline System CA80NO Produktbeschreibung A0028789 A0028788  5 Messeinrichtung mit Liquiline System CAT820  6 Messeinrichtung mit Liquiline System CAT860 Pumpe Pumpe Liquiline System CA80 Ventil Probenvorlage Liquiline System CA80 Überlauf Probenvorlage Probe Probe Ventil Filter (Keramik) Druckluft Medium Liquiline System CAT860 Reinigungslösung...
Seite 12: Gerätearchitektur
Produktbeschreibung Liquiline System CA80NO A0028787  8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator Ventil (optional) Probe zum zweiten Analysator Pumpe Filter (Keramik) Liquiline System CA80 Medium Probe Gerätearchitektur 3.3.1...
Seite 13 Liquiline System CA80NO Produktbeschreibung 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...
Seite 14: Warenannahme Und Produktidenti
Warenannahme und Produktidentifizierung Liquiline System CA80NO Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.
Seite 15: Bestellcode Interpretieren
Liquiline System CA80NO Warenannahme und Produktidentifizierung Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. 2. Seitensuche (Lupensymbol) aufrufen. 3. Gültige Seriennummer eingeben. 4. Suchen.
Seite 16: Montage
Montage Liquiline System CA80NO Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport ‣ Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Instal- lation sind 2 Personen notwendig. ‣ Das Gerät an den Griffmulden anheben. Montagebedingungen Es ist möglich, das Gerät auf folgende Arten zu montieren: •...
Seite 17 Liquiline System CA80NO Montage 654 (25.74) A0028821  15 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) 1800 (70.9) 8 (0.31) A0041592  16 Mast (Zubehör) für Ausführung "Outdoor", Abmessungen in mm (inch) 5.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣...
Seite 18: Analysator An Eine Wand Montieren
Montage Liquiline System CA80NO ‣ Einen freien Ablauf sicherstellen, keine Syphonbildung. ‣ Eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicherstellen. ‣ Offen ausgelieferte Analysatoren (d. h. Analysatoren ohne Tür) ausschließlich in abge- schlossenen Bereichen aufstellen oder in einen Umschrank oder in eine ähnliche Ein- richtung einbauen.
Seite 19: Ausführung Mit Standgehäuse Montieren
Liquiline System CA80NO Montage  20 Befestigung Halterung am Gehäuse A0036781  21 Einhängen in die Wandhalterung 1. Den Analysator in die Wandhalterung einhängen. 2. Die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube fixieren. Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation...
Seite 20 Montage Liquiline System CA80NO 624 (24.57) 530 (20.87) A0036783  22 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785  23 Befestigung Sockel 1. Den Sockel am Boden verschrauben. 2. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.
Seite 21: Ausführung "Outdoor": An Mast Montieren
Liquiline System CA80NO Montage Ausführung "Outdoor": An Mast montieren 5.4.1 Mast aufstellen 4 x 12 (0.47) 250 (9.84) A0041437  24 Fundamentplan, Abmessungen in mm (in) Bei Installation im Freien ist ein fachgerechter Blitzschutz zu berücksichtigen. 1. Fundament bauseits vorbereiten.
Seite 22: Analysator Am Mast Montieren
Montage Liquiline System CA80NO 5.4.3 Analysator am Mast montieren A0041425 A0041426  25 An Mast montierter Analysator (von vorn)  26 An Mast montierter Analysator (von hinten) Schelle der Masthalterung an Haltestangen und Mast durch Muttern fixieren. Gegenstücke aufziehen und Masthalterung durch Federringe und Muttern fixieren.
Seite 23 Liquiline System CA80NO Montage Wandhalter (aus Lieferumfang Analysator) an die Masthalterung montieren. Abstandshalter einschieben. Aufhängung der Wandhalterung (aus Lieferumfang Analysator) am Analysator anschrauben. Analysator einhängen. Endress+Hauser...
Seite 24: Montagekontrolle
Montage Liquiline System CA80NO Oberen Wandhalter mit mitgelieferter Schraube fixieren. Montagekontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Endress+Hauser...
Seite 25: Elektrischer Anschluss
Liquiline System CA80NO Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
Seite 26 Elektrischer Anschluss Liquiline System CA80NO Anschluss analoger Ein- und Ausgänge, von Memosens-Sensoren oder digitalen Feld- bussen Den Flaschenkorb entnehmen: Griffmulde leicht nach oben anheben und nach vorn ziehen. Die eingehakte Abdeckhaube abnehmen. 3. Alle flüssigkeitsführenden Probenleitungen vom Liquidmanager entfernen. Die 6 Schrauben der Trägerplatte mit einem Innensechskantschlüssel lösen.
Seite 27: Alle Ausführungen
Liquiline System CA80NO Elektrischer Anschluss 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben- dreher lösen und die Abdeckung nach vorn klappen. 8. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen.
Seite 28: V-Ausführung: Versorgung Anschließen
Elektrischer Anschluss Liquiline System CA80NO Nach dem Anschluss: 1. Elektronikraum-Abdeckung mit den 6 Schrauben befestigen. 2. Trägerplatte einklappen und mit den 6 Schrauben nach dem Anschluss befestigen. 3. Kabelverschraubungen am Boden des Geräts festziehen, um die Kabel zu fixieren. 4. Flaschenkorb wieder ins Gehäuse stellen.
Seite 29: Ausführung "Outdoor": Versorgung Und Schlauchheizung Anschließen
Liquiline System CA80NO Elektrischer Anschluss 6.2.3 Ausführung "Outdoor": Versorgung und Schlauchheizung anschließen Das Versorgungskabel ist nicht im Lieferumfang enthalten und muss bauseits gestellt wer- den. 1. Das Versorgungs- und das Kabel der Schlauchheizung von unten durch die Kabelver- schraubung an der inneren Geräterückwand nach oben in den Elektronikraum führen (→...
Seite 30 Elektrischer Anschluss Liquiline System CA80NO 4. Nur bei Bestellausführungen mit G- oder NPT-Verschraubungen: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G- oder NPT-Kabelverschraubungen austauschen. Die Schlauchdurchführungen M32 sind davon nicht betroffen. 5. Bei der Installation die Vorgaben für Schutzerdung einhalten.
Seite 31 Liquiline System CA80NO Elektrischer Anschluss Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  31 Kabel einlegen Schirmschelle für Memosens- und Spannungsversorgung Kabelschelle für Schlauchhei- zung  30 Konfektioniertes Kabel  32 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Kabeladern mit Endhülsen Kabelmantel (Isolierung) 1.
Seite 32: Sensoren Und Zusätzliche Module Anschließen
Elektrischer Anschluss Liquiline System CA80NO 10. Das oder die Kabel (je nach Ausführung) an den folgenden Steckklemmen anschlie- ßen:  GN/YE A0028924  33 Anschluss Liquiline System CAT820 / 860 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional) Anschlüsse Memosens und Kommunikation mit Analysator (optional)
Seite 33: Basismodul-E
Liquiline System CA80NO Elektrischer Anschluss Basismodul-E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  35 Basismodul-E  36 Anschlussplan Basismodul-E Stromversorgung für digitale Festkabelsensoren mit Memosens-Protokoll SD-Kartensteckplatz Steckplatz für das Displaykabel Service-Schnittstelle Anschlüsse für 2 Memosens-Sensoren...
Seite 34: Zusätzliche Eingänge, Ausgänge Oder Relais Anschließen
Elektrischer Anschluss Liquiline System CA80NO 4. Den Außenschirm des Kabels über die Metallverschraubung an der Erdungsschiene unterhalb des Basismodul-E erden.  A0028930  38 Klemmschiene 6.4.3 Zusätzliche Eingänge, Ausgänge oder Relais anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen! ‣...
Seite 35 Liquiline System CA80NO Elektrischer Anschluss Stromeingänge Modul 2AI – –  41 Modul  42 Anschlussplan Stromausgänge – – – – – –  44 Anschlussplan  45 Modul  46 Anschlussplan  43 Modul Endress+Hauser...
Seite 36 Elektrischer Anschluss Liquiline System CA80NO Relais Modul 2R Modul 4R  47 Modul  48 Anschlussplan  49 Modul  50 Anschlussplan Endress+Hauser...
Seite 37: Digitale Kommunikation Anschließen
Liquiline System CA80NO Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline! Irreparable Beschädigung des Basismoduls möglich ‣ Die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) anschließen, nicht an das Alarmrelais des Basismoduls.
Seite 38 Elektrischer Anschluss Liquiline System CA80NO Klemme PROFIBUS DP Modbus RS485 nicht verbunden DGND DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 •...
Seite 39: Hardwareeinstellungen
Liquiline System CA80NO Elektrischer Anschluss Modul ETH 128/SW Service  55 Anschlussplan  54 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung...
Seite 40: Busadresse Einstellen
Elektrischer Anschluss Liquiline System CA80NO "OFF" "ON"  56 DIP-Schalter für die interne Terminierung ‣ Alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z. B. einer Pinzette, in die Stel- lung "ON" stellen.  Die interne Terminierung wird verwendet. DGND B/B' A/A' ...
Seite 41: Schutzart Sicherstellen
Liquiline System CA80NO Elektrischer Anschluss on off on off on off A0026776 A0026777 A0026778  58 Gültige PROFIBUS-Adresse  59 Gültige Modbus-Adresse  60 Ungültige Adresse 255 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-...
Seite 42: Systemintegration
Systemintegration Liquiline System CA80NO Systemintegration Webserver 7.1.1 Anschluss ‣ Das Kommunikationskabel des Computers mit der RJ45-Schnittstelle des Moduls 485 oder des Moduls ETH verbinden. 485 / ETH Web Browser A0026779  61 Webserver-/Ethernetanschluss 7.1.2 Aufbau der Datenverbindung Damit Ihr Gerät eine gültige IP-Adresse hat, in den Ethernet-Einstellungen den Parameter DHCP ausschalten.
Seite 43: Bedienung
Liquiline System CA80NO Systemintegration 12. Zum Download von Logbüchern folgende Adresse(n) eingeben:  192.168.1.212/logbooks_csv.fhtml (für Logbücher im CSV-Format) 192.168.1.212/logbooks_fdm.fhtml (für Logbücher im FDM-Format) Downloads im FDM-Format können mit der "Field Data Manager Software" von End- ress+Hauser gesichert übertragen, gespeichert und visualisiert werden.
Seite 44: Feldbusse
Systemintegration Liquiline System CA80NO FieldCare Service FXA291 A0029231  63 Anschlussübersicht 7.2.2 Aufbau der Datenverbindung 1. FieldCare starten. 2. Die Verbindung zur Commubox aufbauen. Dafür den ComDTM "CDI Communication FXA291" wählen. 3. Danach den DTM "Liquiline CM44x" auswählen und die Konfiguration starten.
Seite 45 Liquiline System CA80NO Systemintegration ‣ Die Modbus-Datenleitung entsprechend der Beschreibung an den Klemmen des Feld- busmoduls anschließen (RS 485) oder an der Schnittstelle RJ45 (TCP). Detaillierte Informationen zu "Modbus-Kommunikation": Produktseiten im Internet (→ SD01189C). 7.3.3 EtherNet/IP Mit dem Feldbusmodul 485 oder dem Modul ETH und entsprechender Geräteausführung können Sie über EtherNet/IP kommunizieren.
Seite 46: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Liquiline System CA80NO Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  65 Display (Beispiel)  64 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Softkey (Drückfunktion) Statusanzeige Navigator (Dreh- und Drückfunktion) Belegung der Softkeys, ESC: Rücksprung, MODE: Schnellzugriff auf häufig benötigte Funktionen,...
Seite 47 Liquiline System CA80NO Bedienungsmöglichkeiten 8.2.2 Parametriermöglichkeiten Nur Anzeige • Sie können die Werte nur lesen, nicht verändern. • Typisch dafür sind: Analysatordaten, Sensordaten und Systeminformationen • Beispiel: Menü/Setup/Analysator/../Messparameter Auswahllisten • Sie erhalten eine Liste mit Optionen. In wenigen Fällen auch in Form von Mehrfachaus- wahl-Kästchen.
Seite 48: Beispiel: Menü/Setup/Eingänge/Ph/Mediumskompensation
Bedienungsmöglichkeiten Liquiline System CA80NO Freitext • Sie vergeben eine individuelle Bezeichnung. • Einen Text eingeben. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Verfü- gung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: • Ihre Eingabe ohne zu speichern abbrechen () •...
Seite 49: Inbetriebnahme
Liquiline System CA80NO Inbetriebnahme Inbetriebnahme Vorbereitungen VORSICHT Automatische Reinigungsfunktion für den Ansaugschlauch Verletzungsgefahr durch Kontakt mit stark saurer Reinigungslösung ‣ Den Ansaugschlauch des Systems nicht kürzen. VORSICHT Tätigkeiten bei laufendem Betrieb des Analysators Verletzungs- und Infektionsgefahr durch Medium! ‣ Bevor Schläuche gelöst werden: Sicherstellen, dass keine Aktion, wie z. B. Probe pum- pen, läuft oder demnächst startet.
Seite 50 Inbetriebnahme Liquiline System CA80NO optional dilution A0041470  67 Liquiline System CA80NO, Einkanalgerät Reiniger Küvette Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Photometer/Messzelle Probenvorlage T-Stück optional cooling optional dilution A0041471  68 Liquiline System CA80NO, Zweikanalgerät Reiniger Küvette...
Seite 51: Probeneingangsschlauch Anschließen
Liquiline System CA80NO Inbetriebnahme optional cooling optional dilution A0033656  69 Liquiline System CA80NO, Selbstansauger Reiniger Küvette Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Photometer/Messzelle T-Stück 9.1.2 Probeneingangsschlauch anschließen 1. Bauseits eine stetige und ausreichende Probenmenge gewährleisten.
Seite 52: Messgerät Einschalten
Inbetriebnahme Liquiline System CA80NO 5. Die Richtigkeit des Anschlusses aller Schläuche durch Sichtkontrolle prüfen. WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beantworten können.
Seite 53 Liquiline System CA80NO Inbetriebnahme Wenn Sie Ihre wichtigsten Ein- und Ausgangsparameter bereits im Basic Setup Analysa- tor einstellen wollen: ‣ Stromausgänge, Relais, Grenzwertgeber, Reinigungen und Gerätediagnosen mit den folgenden Untermenüs konfigurieren. Endress+Hauser...
Seite 54: Betrieb
Betrieb Liquiline System CA80NO Betrieb 10.1 Display 10.1.1 Softkeys im Messmodus In der untersten Zeile des Displays finden Sie in den Messbildern vier Softkeys: • Mit MENU und DIAG gelangen Sie direkt in das jeweilige Softwaremenü. • Mit HOLD können Sie einen sofortigen allgemeinen Hold für Sensoren aktivieren.
Seite 55: Allgemeine Einstellungen
Liquiline System CA80NO Betrieb Icon Platzierung Beschreibung am Messwert ein simulierter Wert beeinflusst den Messwert am Messwert angezeigter Messwert ist simuliert (für Sensoren) Titelzeile Regler ist aktiv nur pH- oder Redoxmessung Wenn mehrere Diagnosemeldungen gleichzeitig anstehen, wird nur das Symbol für die jeweils höchstrangige angezeigt (zur Rangfolge nach NAMUR: →...
Seite 56: Datum Und Uhrzeit
Betrieb Liquiline System CA80NO 10.2.2 Datum und Uhrzeit Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Datum stellen je nach Format Editiermodus: Tag (zweistellig): 01 ... 31 Monat (zweistellig): 01 ... 12 Jahr (vierstellig): 1970 ... 2106 Uhrzeit stellen je nach Format Editiermodus: hh (Stunde): 00 ...
Seite 57 Liquiline System CA80NO Betrieb Menü/Setup/Allgemeine Einstellungen/Hold Einstellungen Funktion Optionen Info ‣ Setupmenü Auswahl Bestimmen, ob beim Aufrufen des jeweiligen • Deaktiviert Menüs die Geräteausgänge in den definier- Diagnosemenü • Aktiviert ten Hold-Zustand wechseln sollen. Werkseinstellung Deaktiviert Kalibrierung aktiv Werkseinstellung Aktiviert...
Seite 58 Betrieb Liquiline System CA80NO Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Analysator Ereignislogbuch Auswahl Aufzeichnung aller Diagnosemeldungen • Ringspeicher Ringspeicher • Füllspeicher Wenn der Speicher voll ist, wird der älteste Ein- Werkseinstellung trag automatisch mit dem aktuellen überschrie- Ringspeicher ben. Füllspeicher Wenn der Speicher zu 80 % voll ist, gibt das Gerät eine Diagnosemeldung aus.
Seite 59 Liquiline System CA80NO Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (optio- nal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen ‣ Datenquelle Auswahl Eine Datenquelle für die Logbucheinträge • Sensoreingänge auswählen. • Regler Zur Auswahl stehen: •...
Seite 60 Betrieb Liquiline System CA80NO Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenquelle nur lesen Dient an dieser Stelle nur der Information. Wenn Sie einen anderen Wert aufzeichnen wollen, die- Messwert ses Logbuch löschen und ein neues Datenlog- buch anlegen. Verbleibende Logzeit nur lesen Anzeige der verbleibenden Tage, Stunden und Minuten bis das Logbuch voll ist.
Seite 61: Erweitertes Setup
Liquiline System CA80NO Betrieb Beispiel: Neues Datenlogbuch (Setup/Allgemeine Einstellungen/Logbücher/Daten- logbücher/Neu) 1. Einstellungen vornehmen: • Logbuchname Namen vergeben. Beispiel: "01". • Datenquelle Datenquelle wählen. Beispiel: Signal des Binäreingangs 1. • Messwert Aufzuzeichnenden Messwert wählen. Beispiel: pH-Wert. • Abtastzeit Zeitintervall zwischen 2 Logbucheinträgen festlegen.
Seite 62 Betrieb Liquiline System CA80NO Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt ent- • Wartung (M) sprechend NAMUR NE 107. • außerhalb der Spezifika- ‣ Entscheiden, ob Sie eine Statussignalzuord- tion (S) nung für Ihre Anwendung ändern wollen.
Seite 63: Webserver
Liquiline System CA80NO Betrieb Modbus Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.
Seite 64 Betrieb Liquiline System CA80NO Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angeleg- ansehen / ändern Sie können Benutzernamen oder -passwörter ten Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin".
Seite 65: Einstellungen Übernehmen
Liquiline System CA80NO Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Subnetzmaske xxx.xxx.xxx.xxx In Verbindung mit der IP-Adresse eines Gerätes legt die Netzmaske fest, welche IP-Adressen die- ses Gerät im eigenen Netz sucht und welche es über Router in anderen Netzen erreichen könnte.
Seite 66 Betrieb Liquiline System CA80NO Setup speichern Das Speichern eines Setups bringt Ihnen u. a. folgende Vorteile: • Vervielfältigung von Einstellungen für weitere Geräte • Einfacher und schneller Wechsel zwischen verschiedenen Setups, z. B. für unterschiedli- che Benutzergruppen oder bei wiederkehrenden Sensortypwechseln • Wiederherstellen eines bewährten Setups, z. B. wenn Sie viele Einstellungen verändert haben und den ursprünglichen Zustand nicht mehr nachvollziehen können...
Seite 67 Liquiline System CA80NO Betrieb 5. Mit OK bestätigen oder abbrechen und einen neuen Dateinamen vergeben.  Ihr Setup ist auf der SD-Karte im Ordner "Device" gespeichert. Das exportierte Setup können Sie nicht wieder ins Gerät laden. Für diesem Zweck müssen Sie die Funktion Setup speichern verwenden. Nur damit lässt sich ein Setup auf SD-Karte speichern und zu einem späteren Zeitpunkt oder auf andere Geräte...
Seite 68: Analysator
Betrieb Liquiline System CA80NO 2. Ein neues Passwort eingeben.  Bestätigung des neuen Sperrpassworts 3. Das neue Passwort nochmal eingeben.  Das Sperrpasswort wurde erfolgreich geändert. Durch längeres Drücken des Navigators gelangen Sie zurück in den Messmodus. 10.3 Analysator Menü/Setup/Analysator...
Seite 69 Liquiline System CA80NO Betrieb Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Signal für Probenanforderung Vorlaufzeit SP%C Auswahl Im Automatikmodus startet jede Messung erst 0.00 ... 30.00 (MM:SS) nach Ablauf der Vorlaufzeit. Das Signal für Pro- benanforderung ist ab Beginn der Vorlaufzeit bis Werkseinstellung zum Ende der festgelegten Dauer aktiv.
Seite 70 Betrieb Liquiline System CA80NO Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Standard S1 Auswahl 100 ... 1000 ml Werkseinstellung 1000 ml Auswahl 100 ... 1000 ml Werkseinstellung Reagenz RK Auswahl 100 ... 1000 ml Werkseinstellung 1000 ml Warngrenzen Standard S1 Auswahl 1 ... 20 %...
Seite 71: Kalibrierung
Liquiline System CA80NO Betrieb 10.3.2 Messung Menü/Setup/Analysator/Messung Funktion Optionen Info Startbedingung Auswahl Sofort: Der Analysator startet direkt mit dem • Sofort Messablauf, nachdem in den Automatik-Modus • Datum/Zeit gewechselt wurde. • Kontinuierlich Datum/Zeit: Der Analysator startet mit dem Messablauf zum eingestellten Datum/Uhrzeit.
Seite 72: Probenvorbereitung
Betrieb Liquiline System CA80NO Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Datum 01.01.1970 ... 07.02.2106 Werkseinstellung DD.MM.YYYY Uhrzeit 00:00:00 ... 23:59:59 Werkseinstellung HH:MM:SS (24 h) Kalibrierintervall 0-01 ... 90-00 (DD-HH) Einstellen des Zeitintervalls der Kalibrierung/ Justage. Werkseinstellung 02-00 Nächste Kalibrierung nur lesen Modus = Automatik...
Seite 73 Liquiline System CA80NO Betrieb Menü/Setup/Probenvorbereitung Funktion Optionen Info Bei Auswahl von Betriebsart Gesteuert: Messstellenbezeichnung Freitext, 32 Zeichen Reinigung Startbedin- Auswahl Sofort: gung (CAT860) • Sofort Die Reinigung startet sofort. • Datum/Zeit Datum/Zeit: • Deaktiviert Die Reinigung startet zum gewählten Datum/Zeit.
Seite 74 Betrieb Liquiline System CA80NO Menü/Setup/Probenvorbereitung Funktion Optionen Info Reinigungsintervall Auswahl Reinigungsintervall der automatischen Druckluft- 0:30 ... 4:00 HH:MM reinigung Werkseinstellung 2:00 Reinigungsdauer Auswahl Reinigungsdauer der automatischen Druckluftrei- 10 ... 60 s nigung Werkseinstellung 30 s Heizungen(CAT820, CAT860) Gehäuse Auswahl Bei Nachrüstung kann hier die Heizung aktiviert •...
Seite 75: Stromeingänge
Liquiline System CA80NO Betrieb Menü/Setup/Probenvorbereitung Funktion Optionen Info Reinigungsventil Auswahl Bei Nachrüstung kann hier das Ventil aktiviert • Vorhanden werden. • Nicht vorhanden Werkseinstellung Nicht vorhanden Bei Auswahl von Reinigungsventil Vorhanden Filter rückspülen Auswahl • Ein • Aus Werkseinstellung Bei Auswahl von Filter rückspülen Ein:...
Seite 76: Binäre Ein- Und Ausgänge
Betrieb Liquiline System CA80NO Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info ‣ Parameter Name Freitext, 16 Zeichen Eine sinnvolle Bezeichnung vergeben, z. B. die Parameterbezeichnung, die auch die Eingangsgröße = Parameter Datenquelle verwendet. Maßeinheit Freitext, 16 Zeichen Sie können die Einheit nicht aus einer Liste wäh- len.
Seite 77: Chlorregelung Mit Störgrößenaufschaltung
Liquiline System CA80NO Betrieb 10.6.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  70 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...
Seite 78 Betrieb Liquiline System CA80NO 6. Eingangsgröße: Den entsprechenden Messwert wählen (Durchfluss).  Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler verwenden 7. Störgröße: Im Reglermenü den Binäreingang wählen, an dem Sie den Durchfluss- messwert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/Stör- größe/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
Seite 79 Liquiline System CA80NO Betrieb Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entspricht den Einstellungen im Setup.
Seite 80 Betrieb Liquiline System CA80NO Folgende Informationen werden an den Binäreingängen verarbeitet oder an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entspricht den Einstellungen im Setup.
Seite 81 Liquiline System CA80NO Betrieb 9. Mit OK bestätigen.  Die Binäreingänge und Binärausgänge sind konfiguriert. 10. In den Automatik-Modus wechseln: Den Softkey MODE drücken und Automatik Modus fortführen oder Automatik Modus neustarten wählen.  Am Display erscheint Aktueller Modus- Automatisch.
Seite 82: Konfiguration Binärer Eingänge
Betrieb Liquiline System CA80NO 10.6.2 Konfiguration binärer Eingänge Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Ein-/Ausschalten des Eingangs • Aus • Ein Werkseinstellung ‣ Signaltyp Auswahl Den Signaltyp wählen. • Statisches Signal Statisches Signal • PFM Diese Einstellung verwenden um z. B. die Stel-...
Seite 83: Konfiguration Binärer Ausgänge
Liquiline System CA80NO Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Eingangsgröße Auswahl Frequenz • Frequenz Anzeige im Messbild in Hz • Parameter Parameter • Durchfluss Sie legen anschließend Namen und Einheit des Werkseinstellung Parameters fest und so wird dieser im Messbild Frequenz angezeigt.
Seite 84 Betrieb Liquiline System CA80NO Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = Statisches Signal Funktion Auswahl Quelle für den auszugebenden Schaltzustand • Keine Von Ihrer Auswahl hängen die nachfolgenden • Grenzwertgeber Funktionen ab. • Diagnosemeldung Funktion = Keine schaltet die Funktion aus. Es •...
Seite 85: Signalausgänge
Liquiline System CA80NO Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine ‣ Messwert Auswahl Den Messwert wählen, der als Frequenz...
Seite 86 Betrieb Liquiline System CA80NO Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Stromausgang Auswahl Ein- und Ausschalten der Ausgabe einer Größe • Aus am Stromausgang • Ein Werkseinstellung Datenquelle Auswahl Welche Datenquellen Ihnen angeboten werden, • Keine hängt von Ihrer Geräteausführung ab. • angeschlossene Ein- Zur Wahl stehen der Hauptmesswert des Analy- gänge...
Seite 87 Liquiline System CA80NO Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
Seite 88: Alarmrelais Und Optionale Relais
Betrieb Liquiline System CA80NO Ausgabe der Reglerstellgröße über den Stromausgang Unipolar+ dem Ausgang zuordnen, an dem ein Aktor angeschlossen ist, der den Messwert anheben kann. Unipolar- dem Ausgang zuordnen, an dem ein Aktor angeschlossen ist, der den Messwert senken kann.
Seite 89: Zustand Eines Grenzwertgebers Ausgeben
Liquiline System CA80NO Betrieb Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Den Grenzwertgeber wählen, über den der Grenzwertgeber 1 ... 8 Zustand des Relais ausgegeben werden soll. Werkseinstellung Die Parametrierung der Grenzwertgeber erfolgt Keine im Menü: Setup/Zusatzfunktionen/Grenzwertgeber.
Seite 90 Betrieb Liquiline System CA80NO 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. y = t / T 10 % 50 % 100 % 1 "High" 0 "Low"  72 Typische Anwendung: Magnetventil 2.
Seite 91 Liquiline System CA80NO Betrieb Funktion = Regler Funktion Optionen Info Maximalfrequenz 1 ... 180 min Maximale Anzahl der Pulse pro Minute Entsprechend dieser Einstellung berechnet der Betriebsmodus = PFM Werkseinstellung Controller die Impulsdauer. 60 min Verhalten bei Hold Auswahl • Wert einfrieren •...
Seite 92: Zustand Einer Reinigungsfunktion Ausgeben
Betrieb Liquiline System CA80NO Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm...
Seite 93: Modbus Rs485 Und Modbus Tcp
Liquiline System CA80NO Betrieb 2. Den Messwert wählen, der übertragen werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  86 Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
Seite 94: Zusatzfunktionen
Betrieb Liquiline System CA80NO 2. Den Messwert wählen, der ausgegeben werden soll. 3. Das Verhalten im Hold-Status festlegen (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →  86 4. Bei Reglern: Zusätzlich noch den Stellgrößentyp bestimmen. Beachten, dass bei der Auswahl Verhalten bei Hold = Einfrieren tatsächlich der Messwert "eingefroren"...
Seite 95 Liquiline System CA80NO Betrieb Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)
Seite 96 Betrieb Liquiline System CA80NO Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Hier auswählen, welche Reinigungsinstanz gest- • Kein artet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
Seite 97 Liquiline System CA80NO Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  75 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang...
Seite 98: Reglerstruktur In Laplace-Darstellung
Betrieb Liquiline System CA80NO Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:00:01 ... 23:59:00 Steigt oder fällt der Messwert in der angegebe-...
Seite 99: Parametrierung
Liquiline System CA80NO Betrieb (Reihenfolge von oben nach unten). Der Integralzweig (Mitte) enthält zusätzlich einen sogenannten Anti-Windup-Mechanismus für die Begrenzung des Integrators. Der D-Zweig ist um ein Tiefpassfilter ergänzt, um harte D-Anteile in der Stellgröße zu dämpfen. Die Summe der 3 Zweige ergibt die interne Reglerstellgröße, die entsprechend den Einstellun- gen begrenzt wird (beim PID-2s auf -100% …...
Seite 100 Betrieb Liquiline System CA80NO Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Name Freitext Dem Regler einen Namen geben, um ihn anschließend zu identifizieren. Quelle Reglerfreigabe Auswahl In Verbindung mit dem Modul DIO können Sie • Keine ein binäres Eingangssignal, z. B. von einem •...
Seite 101 Liquiline System CA80NO Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z. B. Heizen) Werkseinstellung → Invers Invers •...
Seite 102 Betrieb Liquiline System CA80NO Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen "am fließenden Medium" (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
Seite 103 Liquiline System CA80NO Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info ‣ Messwert Auswahl Den Messwert bestimmen, der Ihre Stör- abhängig von Datenquelle größe sein soll. Werkseinstellung Je nach Datenquelle können Sie verschiedene Kein Messwerte verwenden. Einstellbereich abhängig Proportionalbereich von der Auswahl des...
Seite 104 Betrieb Liquiline System CA80NO Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...
Seite 105: Reinigungsprogramme Für Sensoren
Liquiline System CA80NO Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).
Seite 106: Standardreinigung
Betrieb Liquiline System CA80NO Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Ein Reinigungsprogramm auswählen.
Seite 107 Liquiline System CA80NO Betrieb Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassen- soren. (Anschluss CYR10 →  37) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung Sie definieren eine Anzahl von max. 30 Pro-...
Seite 108 Betrieb Liquiline System CA80NO Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info ‣ Reinigungszyklus Auswahl Wählen zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gest- • Intervall artet wird und einem frei gestaltbaren • Wochenprogramm Wochenprogramm.
Seite 109: Mathematische Funktionen
Liquiline System CA80NO Betrieb 10.8.4 Mathematische Funktionen Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogeingängen geliefert werden, können Sie maximal 8 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen. Die "virtuellen" Prozesswerte können Sie: • Über einen Stromausgang oder einen Feldbus ausgeben •...
Seite 110 Betrieb Liquiline System CA80NO Redundanz Mit dieser Funktion können Sie 2 oder 3 redundant messende Sensoren überwachen. Aus den 2 am engsten beieinander liegenden Messwerten wird das arithmetische Mittel berechnet und als Redundanz ausgegeben. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Redundanz...
Seite 111: Entgaste Leitfähigkeit
Liquiline System CA80NO Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = rH Berechnung Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung pH Quelle angeschlossener pH-Sen- Den Eingang für den pH- und den für den Redox- sensor einstellen. Die Abfrage des Messwertes ist obsolet, Sie müssen pH oder ORP mV wählen.
Seite 112: Differenzleitfähigkeit
Betrieb Liquiline System CA80NO Differenzleitfähigkeit Die Subtraktion von 2 Leitfähigkeitswerten können Sie z. B. beim Ionenaustauscher nut- zen, um dessen Wirkungsgrad zu überwachen. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Differenzleitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein...
Seite 113 Liquiline System CA80NO Betrieb Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
Seite 114 Betrieb Liquiline System CA80NO Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Sinus Numerisch Numerisch SIN(A) Cosinus Numerisch Numerisch COS(B) Exponentialfunktion e Numerisch Numerisch EXP(A) Natürlicher Logarithmus Numerisch Numerisch LN(B) Dekadischer Logarithmus Numerisch Numerisch LOG(A) Maximum zweier Werte Numerisch...
Seite 115: Beispiel: 2-Punkt-Chlorregler Mit Volumenstromüberwachung
Liquiline System CA80NO Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Formel Funktion Optionen Info Ergebniseinheit Freitext Optional eine Einheit für den berechneten Wert angeben. Ergebnisformat Auswahl Die Zahl der Nachkommastellen wählen. • # • #.# • #.## • #.### • #.#### Werkseinstellung #.##...
Seite 116 Betrieb Liquiline System CA80NO 5. Ventil oder Pumpe anschließen. Endress+Hauser...
Seite 117: Diagnose Und Störungsbehebung
Liquiline System CA80NO Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.
Seite 118: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Liquiline System CA80NO Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Küvette verschmutzt Kalibrierung mit Null-Standard durchfüh- Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit Null-Standard durchführen ‣ Falsches Reagenz Den eingestellten Messparameter und die eingesetzten Reagenzien überprüfen...
Seite 119: Diagnoseinformationen Anpassen
Liquiline System CA80NO Diagnose und Störungsbehebung 11.5 Diagnoseinformationen anpassen 11.5.1 Einteilung der Diagnosemeldungen Im Menü DIAG/Diagnoseliste können Sie zu aktuell anstehenden Diagnosemeldungen weitere Informationen finden. Die Diagnosemeldungen sind nach Namur NE 107 charakterisiert durch: • Meldungsnummer • Fehlerkategorie (Buchstabe vor der Meldungsnummer) •...
Seite 120 Diagnose und Störungsbehebung Liquiline System CA80NO Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info ‣ Liste der Diagnosemeldungen Die anzupassende Meldung auswählen. Erst dann können Sie die Einstellungen zu dieser Meldung vornehmen. Diagnose Nr. nur lesen Diagnosemeldung Auswahl Sie können hier eine Diagnosemeldung deakti- •...
Seite 121: Übersicht Zu Diagnoseinformationen
Liquiline System CA80NO Diagnose und Störungsbehebung 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen. Firmware inkomp.
Seite 122 Diagnose und Störungsbehebung Liquiline System CA80NO Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen. Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- ten. Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
Seite 123 Liquiline System CA80NO Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Temperatursensor Temperatursensor defekt in Reaktor, Küvette oder Probenvorheizung ‣ Service kontaktieren und angezeigte Nummer nennen. Ventil defekt Angezeigtes Ventil defekt ‣ Service kontaktieren und angezeigte Nummer nennen. Temp. Heizung niedrig Solltemperatur Proben-Vorheizung nicht erreicht Sicherung prüfen.
Seite 124 Diagnose und Störungsbehebung Liquiline System CA80NO Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Ausg. unterschritten Gründe • Sensor an Luft Ausg. überschritten • Luftpolster in Armatur • Sensor verschmutzt • Falsche Sensoranströmung Sensorinstallation prüfen. Sensor reinigen. Zuordnung Stromausgänge anpassen. ‣ Kein Textkatalog Service kontaktieren.
Seite 125 Liquiline System CA80NO Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kalibrierung abgel. Kalibrierung fehlgeschlagen oder nicht sicher Mögliche Gründe: Stabilitätskriterien nicht erfüllt Parametrierung prüfen und erneut eine manuelle Kalibrierung durchführen. Service kontaktieren. Photometer defekt Photometer defekt Mögliche Gründe: • Keine Lampenspannung •...
Seite 126 Diagnose und Störungsbehebung Liquiline System CA80NO Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Reinigungslösung • Füllstandswarnung des Reinigers der Proben- vorbereitung • Abhängig von der Reinigungsdauer, dem Reini- gungsintervall und den externen Ereignissen reicht die Restmenge für einige Stunden oder Tage Reiniger für die Probenvorbereitung nach- füllen.
Seite 127 Liquiline System CA80NO Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Förderzeit Standardförderzeit überschritten • Filterkerze belegt • Probenleitung teilweise verblockt Filterkerze reinigen. Probenleitung reinigen. Filter oder Probenleitung austauschen. Temp.bereich überschr. Außentemperatur der Probenvorbereitung außer- halb der Spezifikation Anwendung überprüfen.
Seite 128: Anstehende Diagnosemeldungen
Diagnose und Störungsbehebung Liquiline System CA80NO Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Diagnose quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Geräteneustart Gerätereset PFM/PWM überschrit- Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten. Messwert außerhalb des spezifi- zierten Bereichs. PFM/PWM unterschrit- • Sensor an Luft •...
Seite 129: Logbücher
Liquiline System CA80NO Diagnose und Störungsbehebung Zu jeder Meldung ist ein Zeitstempel abrufbar. Außerdem werden die Konfiguration und die Beschreibung der Meldung angezeigt, wie sie in Menü/Setup/Allgemeine Einstellun- gen/Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten hinterlegt sind. 11.9 Logbücher 11.9.1 Verfügbare Logbücher Arten von Logbüchern •...
Seite 130 Diagnose und Störungsbehebung Liquiline System CA80NO DIAG/Logbücher Funktion Optionen Info Kalibrierereignisse Chronologische Auflistung der Kalibrierereig- nisse Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte • Gehe zu Datum Zeitposition in der Liste "anspringen", um langes...
Seite 131 Liquiline System CA80NO Diagnose und Störungsbehebung Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen. • Cursor definieren: Wenn Sie diese Option anwählen, können Sie mit dem Navigator den Graphen entlangfahren und erhalten zu jedem Punkt den entsprechenden Logbuchein- trag (Datumsstempel/Messwert) in Textform.
Seite 132 Diagnose und Störungsbehebung Liquiline System CA80NO DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Bei Zweikanalgeräten wird auch Datenlogbuch SP2 angezeigt Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des Messparameters, der aufgezeichnet...
Seite 133 Liquiline System CA80NO Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstel- Sie können hier Anfangs- und Endzeitpunkt der lung grafisch darzustellenden Logbucheinträge festle- gen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt den • Erster Eintrag ersten im Logbuch gespeicherten Eintrag fest.
Seite 134: 11.10 Systeminformationen
Diagnose und Störungsbehebung Liquiline System CA80NO DIAG/Logbücher Funktion Optionen Info Alle Datenlogbücher Aktion, Speichern des jeweiligen Logbuches auf einer Datenlogbuch SP1 startet direkt nach der SD-Karte. Absorptionsdatenlog- Auswahl ‣ Das Logbuch im gewünschten Dateiformat buch speichern. Sie können die gespeicherte CSV- Rohwertelogbuch Datei anschließend am PC z. B.
Seite 135 Liquiline System CA80NO Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Photometer Nur lesen • Firmware Version • Hardwareversion Probenvorbereitung 1 ... 2 Nur lesen Abhängig von Art und Anzahl der • PVB-Typ Probenvorbereitungen • Bestellcode • Seriennummer • Hardwareversion • Softwareversion •...
Seite 136: 11.11 Sensorinformationen
Diagnose und Störungsbehebung Liquiline System CA80NO DIAG/Systeminformationen Funktion Optionen Info Systeminformationen speichern Auf SD-Karte speichern Automatische Vergabe des Die Informationen werden auf der Dateinamens (enthält SD-Karte in einem Unterordner einen Zeitstempel) "sysinfo" abgelegt. Die csv-Datei ist z. B. mit MS Excel les- und editierbar.
Seite 137: 11.13 Gerätetest
Liquiline System CA80NO Diagnose und Störungsbehebung DIAG/Simulation Funktion Optionen Info Stromausgang x:y Simulation eines Ausgangsstroms Menü gibt es so oft, wie Stromausgänge vorhan- den sind. Simulation Auswahl Wenn Sie den Wert am Stromausgang simulie- • Aus ren, wird dies in der entsprechenden Messan- •...
Seite 138 Diagnose und Störungsbehebung Liquiline System CA80NO DIAG/Gerätetest Funktion Optionen Info Start Stopp Probenvorbereitung 1(CAT820/CAT860) Abhängig von der angeschlossenen Probenvor- bereitung Heizung Gehäuse Test der Gehäuseheizung Gehäusetempera- Nur lesen Anzeige der aktuellen Gehäusetemperatur Modus Nur lesen Ein für 10 Minuten Die Heizung wird für 10 Minuten eingeschaltet.
Seite 139: 11.14 Zurücksetzen
Liquiline System CA80NO Diagnose und Störungsbehebung DIAG/Gerätetest Funktion Optionen Info Richtung Auslauf Bei angeschlossener Probenvorbereitung CAT860 wird zusätzlich dieser Menüpunkt ange- zeigt. Das Ventil für die Probenzufuhr wird zum Aus- lauf hin geöffnet. Richtung Probenvor- Bei Zweikanalgeräten wird zusätzlich dieser lage 1 Menüpunkt angezeigt.
Seite 140: 11.16 Firmwarehistorie
Diagnose und Störungsbehebung Liquiline System CA80NO DIAG/Info Laufzeiten Funktion Optionen Info Verbleibende Betriebsstunden Liquidmanager Anzeige der noch verbleibenden Verwendungs- dauer in Tagen; d. h. so viele Tage kann der Liquidmanager noch verwendet werden. Verbleibende Betriebs- Nur lesen stunden Spritzen Anzeige der noch verbleibenden Verwendungs- dauer in Tagen;...
Seite 141 Liquiline System CA80NO Diagnose und Störungsbehebung distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions: The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
Seite 142: Wartung
Wartung Liquiline System CA80NO Wartung Auswirkungen auf Prozess und Prozesssteuerung ‣ Rechtzeitig alle erforderlichen Maßnahmen treffen, um die Betriebssicherheit und Zuverlässigkeit der gesamten Messstelle sicherzustellen. WARNUNG Prozessdruck und -temperatur, Kontamination, elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣...
Seite 143: Reinigung
Liquiline System CA80NO Wartung Intervall Wartungsarbeit alle 2 bis 3 Jahre (bei Bedarf) Schläuche wechseln: • C-Flex, weiß ID 3,2 mm • C-Flex, weiß ID 6,4 mm alle 2 oder 4 Jahre Messintervall < 1 Stunde: Alle 2 Jahre Liquidmanager wechseln Messintervall ≥...
Seite 144: Probenvorlagegefäß (Optional) Reinigen
Wartung Liquiline System CA80NO 3. Den Softkey MODE drücken und Manueller Modus wählen.  Am Display erscheint Aktueller Modus- Manuell. Warten bis alle Aktionen beendet sind. Laufende Aktionen können beendet wer- den unter Menü/Betrieb/Manuelle Bedienung. 4. Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Probenvorlage leeren/Start wählen.
Seite 145: Schläuche Wechseln
Liquiline System CA80NO Wartung 4. Die Flaschen entfernen, die Sie austauschen möchten, indem Sie die Schläuche am Liquidmanager entfernen. Ein Papiertuch verwenden, um eventuell austretende Rea- genzien aufzufangen. 5. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen entnehmen/Flaschenaus- wahl wählen. 6. Die Flaschen auswählen, die Sie entnehmen möchten und mit OK bestätigen.
Seite 146: Filtermatten Wechseln
Wartung Liquiline System CA80NO 9. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 10. Alle Flaschen auswählen und mit OK bestätigen. 11. Bestätigung Flaschen eingesetzt wählen. 12. Den Softkey MODE drücken und Automatik Modus fortführen oder Automatik Modus neustarten wählen. 12.5 Filtermatten wechseln Sie benötigen folgende Teile: Filtermatten (Teil des Wartungskits CAV800) 1.
Seite 147: Liquidmanager Wechseln
Liquiline System CA80NO Wartung 4. Die Reagenzienschläuche an die entsprechenden Reagenzienventile anschließen. 5. Menü/Betrieb/Spritzenwechsel/Spritzenauswahl wählen. 6. Die Spritzen auswählen, die Sie ausgetauscht haben und mit OK bestätigen. 7. Betriebsstundenzähler zurücksetzen wählen. 8. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. 9. Alle Flaschen auswählen und mit OK bestätigen.
Seite 148: Außerbetriebnahme
Wartung Liquiline System CA80NO Flaschen wieder einsetzen und Analysator wieder starten 1. Die Abdeckung befestigen und den Flaschenkorb zurück in das Gehäuse stellen. 2. Die Flaschen an die entsprechenden Deckel und Schläuche anschließen. 3. Den Analysator wieder anschalten. 4. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen.
Seite 149 Liquiline System CA80NO Wartung 2. Bei einem Zwei-Kanal-Gerät den Vorgang für die zweite Probenvorlage wiederholen. 12.8.3 System spülen 1. Alle Reagenzienflaschen öffnen und vorsichtig die Schläuche entfernen. Alle Fla- schen öffnen, wenn Sie Spritzen oder Schläuche austauschen möchten. 2. Die Schlauchenden mit einem sauberen Papiertuch abtrocknen.
Seite 150: Reparatur
Reparatur Liquiline System CA80NO Reparatur 13.1 Ersatzteile Bei Fragen zu Ersatzteilen an Ihren Endress+Hauser Service wenden. 111 117 128 A0028752 A0028753  82  83 A0028754 A0028755  84  85 A0028756 A0028757  86  87 Endress+Hauser...
Seite 151 Liquiline System CA80NO Reparatur Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Controller mit Display 71218395 Anleitung Kits CA8x Gehäuseteile Kit CA8x/860: Wandhalterung 71218400 Anleitung Kits CA8x Gehäuseteile Kit CA8x/860: Gehäuseboden 71218402 Anleitung Kits CA8x Gehäuseteile Kit CA8x: Flüssigkeitsdetektion (1 Stk)
Seite 152: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
Seite 153: Entsorgung
Liquiline System CA80NO Reparatur Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣ Auf der Internetseite www.endress.com/support/return-material über die Vorgehens- weise und Rahmenbedingungen informieren. 13.3 Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Das Produkt muss als Elektronik- schrott entsorgt werden.
Seite 154: Zubehör
Zubehör Liquiline System CA80NO Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. 14.1 Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme und Mikrofiltration •...
Seite 155: Standardlösung Cy80No
Liquiline System CA80NO Zubehör 14.3.2 Standardlösung CY80NO Standardlösung mit unterschiedlichen Nitrit-Konzentrationen. • 1000 ml mit einer Konzentration von 0 mg/l NO -N; Best.-Nr. CY80NO-GG+TA • 250 ml Stammlösung mit einer Konzentration von 250 mg/l NO -N (821,5 mg/l NO Best.-Nr. CY80NO-GG+TV 14.3.3...
Seite 156: Sensoren
Zubehör Liquiline System CA80NO Kit zur Aufrüstung für zweiten, nachgeschalteten Analysator • Ventil zur Probenstromumschaltung • Schläuche, Verbindungsstücke • Freischaltcode • Best.-Nr. CAZ800-GGM1 Kit für Verdünnungsfunktion Best.-Nr. CAZ800-AAN5 Kit zur Aufrüstung der Verdünnungsfunktion • Schlauch mit Kennzeichnung • Modifizierte Kabelverschraubung •...
Seite 157 Liquiline System CA80NO Zubehör Orbipac CPF81D • pH-Kompaktsensor für Einbau- oder Eintauchbetrieb • Im Brauch- und Abwasser • Produktkonfigurator auf der Produktseite: www.endress.com/cpf81d Technische Information TI00191C 14.7.2 Redoxelektroden Orbisint CPS12D • Redoxsensor für die Prozesstechnik • Produktkonfigurator auf der Produktseite: www.endress.com/cps12d...
Seite 158: Chlordioxid- Und Chlorsensoren
Zubehör Liquiline System CA80NO 14.7.5 Sauerstoffsensoren Oxymax COS51D • Amperometrischer Sensor für gelösten Sauerstoff • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos51d Technische Information TI00413C Oxymax COS61D • Optischer Sauerstoffsensor für Trink- und Brauchwassermessungen • Messprinzip: Fluoreszenzlöschung • Mit Memosens-Technologie •...
Seite 159: Sak- Und Nitratsensoren
Liquiline System CA80NO Zubehör Turbimax CUS52D • Hygienischer Memosens-Sensor für Trübungsmessung im Trinkwasser, Prozesswasser und in Utilities • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cus52d Technische Information TI01136C 14.7.9 SAK- und Nitratsensoren Viomax CAS51D • SAK- und Nitratmessung in Trink- und Abwasser •...
Seite 160: Messkabel
Zubehör Liquiline System CA80NO Nachrüstkits 71135633 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 4AO; 4 x Analogausgang 0/4 ... 20 mA 71135631 Kit CM444/CM448/CSF48/CA80: Erweiterungsmodul 2DS; 2 x digitaler Sensor, Memosens 71135634 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 485; Ethernet-Konfiguration; Erweiterbar auf PROFIBUS DP oder Modbus RS485 oder Modbus TCP oder EtherNet/IP. Dafür ist ein zusätzlicher Freischaltcode nötig, der separat bestellt werden kann (siehe Kit CM444/...
Seite 161: 14.11 Sonstiges Zubehör
Liquiline System CA80NO Zubehör Field Data Manager Software MS20 • PC-Software zur zentralen Datenverwaltung • Visualisierung von Messreihen und Logbuchereignissen • SQL-Datenbank zur sicheren Speicherung 14.11 Sonstiges Zubehör 14.11.1 SD-Karte • Industrial Flash Drive, 1 GB • Best.-Nr. 71110815 14.11.2 Kabelklettverbinder •...
Seite 162: Technische Daten
Technische Daten Liquiline System CA80NO Technische Daten 15.1 Eingang Messgrößen , NO -N [mg/l, µg/l, ppm, ppb] Messbereich CA80NO-**G2: 10 ... 500 µg/l NO CA80NO-**G3: 0,1 ... 1,0 mg/l NO CA80NO-**G4: 0,2 ... 3,0 mg/l NO Eingangstypen • 1 oder 2 Messkanäle (Hauptparameter Analysator) •...
Seite 163: Stromausgänge, Aktiv
Liquiline System CA80NO Technische Daten Modbus RS485 Signalkodierung EIA/TIA-485 Datenübertragungsrate 2400, 4800, 9600, 19200, 38400, 57600 und 115200 Baud Galvanische Trennung Busterminierung Interner Schiebeschalter mit LED-Anzeige Webserver und Modbus TCP Signalkodierung IEEE 802.3 (Ethernet) Datenübertragungsrate 10 / 100 MBd Galvanische Trennung...
Seite 164: Relaisausgänge
Technische Daten Liquiline System CA80NO Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) 15.4 Relaisausgänge Elektrische Spezifikation Relaistypen • 1 Wechselkontakt einpolig (Alarmrelais) • 2 oder 4 Wechselkontakte einpolig (optional mit Erweiterungsmodulen) Maximale Last • Alarmrelais: 0,5 A •...
Seite 165: Protokollspezifische Daten
Liquiline System CA80NO Technische Daten 15.5 Protokollspezifische Daten Modbus RS485 Protokoll RTU / ASCII Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten...
Seite 166: Energieversorgung
Technische Daten Liquiline System CA80NO Systemintegration EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory Talk SE IO-Daten Input (T → O) Gerätestatus und höchstpriore Diagnosemel- dung Messwerte: • 16 AI (analog input) + Status + Einheit • 8 DI (discrete input) + Status Output (O →...
Seite 167: Leistungsmerkmale
Liquiline System CA80NO Technische Daten NPT½" 6 ... 12 mm (0,24 ... 0,48") G½ 7 ... 12 mm (0,28 ... 0,48") Werksseitig montierte Kabelverschraubungen sind mit 2 Nm angezogen. Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung •...
Seite 168: Kalibrierintervall
Technische Daten Liquiline System CA80NO Messintervall kontinuierlich (ca. 7 min), einstellbar 10 min ... 24 h Probenbedarf 22 ml (0,74 fl.oz)/Messung Reagenzienbedarf • ca. 100 μl pro Reagenz und Messung • 1 Set Reagenzien reicht bei einem Messintervall von 10 min für ca. 2 Monate Standardbedarf bei einem Kalibrierintervall von 48 h ca.
Seite 169: Prozess
Liquiline System CA80NO Technische Daten 15.9 Prozess Probentemperatur 4 ... 40 °C (39 ... 104 °F) Konsistenz der Probe feststoffarm (Trübung < 50 NTU), wässrig, homogenisiert Probenzuführung drucklos 15.10 Konstruktiver Aufbau Abmessungen →  16 Gewicht Bestellausprägung Gewicht mit Kühlmodul Gewicht ohne Kühlmodul...
Seite 170: Stichwortverzeichnis
Stichwortverzeichnis Liquiline System CA80NO Stichwortverzeichnis Feldbus ....... 118 Gerätebedingte ......121 Abmessungen .
Seite 171 Liquiline System CA80NO Stichwortverzeichnis Feldbus Entgaste Leitfähigkeit ....111 Anschluss ......37 Formel .
Seite 172 Stichwortverzeichnis Liquiline System CA80NO Schlauchspezifikation ..... . . 162 Schutzart ....... . 168 Verbrauchsmaterial .
Seite 174 www.addresses.endress.com...
