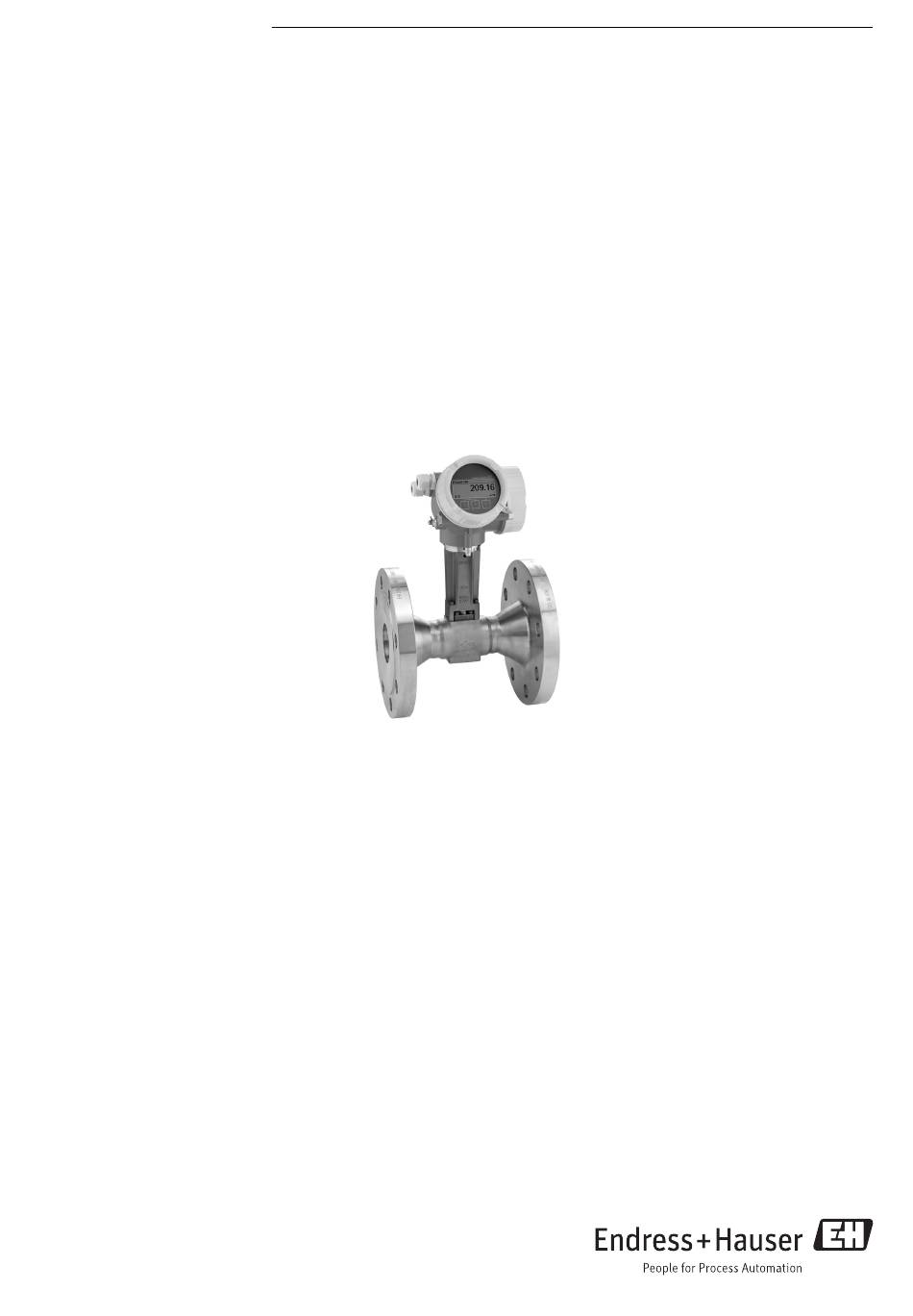

TI01086D/06/DE/04.14
71263828
Gleiche Genauigkeit trotz Nennweitenreduzierung, erhältlich als Kompakt-/
Getrennt-Geräteausführung
Anwendungsbereich
• Bevorzugtes Messprinzip für Nass-/Sattdampf, überhitzten
Dampf, Gase & Flüssigkeiten (auch kryogen)
• Speziell für Anwendungen mit sehr geringem oder reduzier-
tem Durchfluss
Geräteeigenschaften
• Integrierte Nennweitenreduzierung um 1-2 Stufen
• Nennweiten (Anschlussrohr) bis DN 250 (10")
• Einbaulänge gemäß Industriestandard
• Anzeigemodul mit Datenübertragungsfunktion
• Robustes Zweikammergehäuse
• Anlagensicherheit: Weltweite Zulassungen (SIL, Ex)
Products
Technische Information
Proline Prowirl R 200
Wirbeldurchfluss-Messgerät
Solutions
Ihre Vorteile
• Integrierte Temperaturmessung für Masse-/Energiefluss
von Sattdampf
• Kosten- und Zeiteinsparung – kein Eingriff in die Rohrlei-
tung nötig für Nennweitenreduzierung
• Hohe Verfügbarkeit – bewährte Beständigkeit gegen Vibra-
tionen, Temperaturschocks und Wasserschläge
• Keine Wartung – Kalibrierung auf "Lebenszeit"
• Komfortable Geräteverdrahtung – separater Anschlussraum
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Verifikation ohne Ausbau – Heartbeat Technology™
Services
