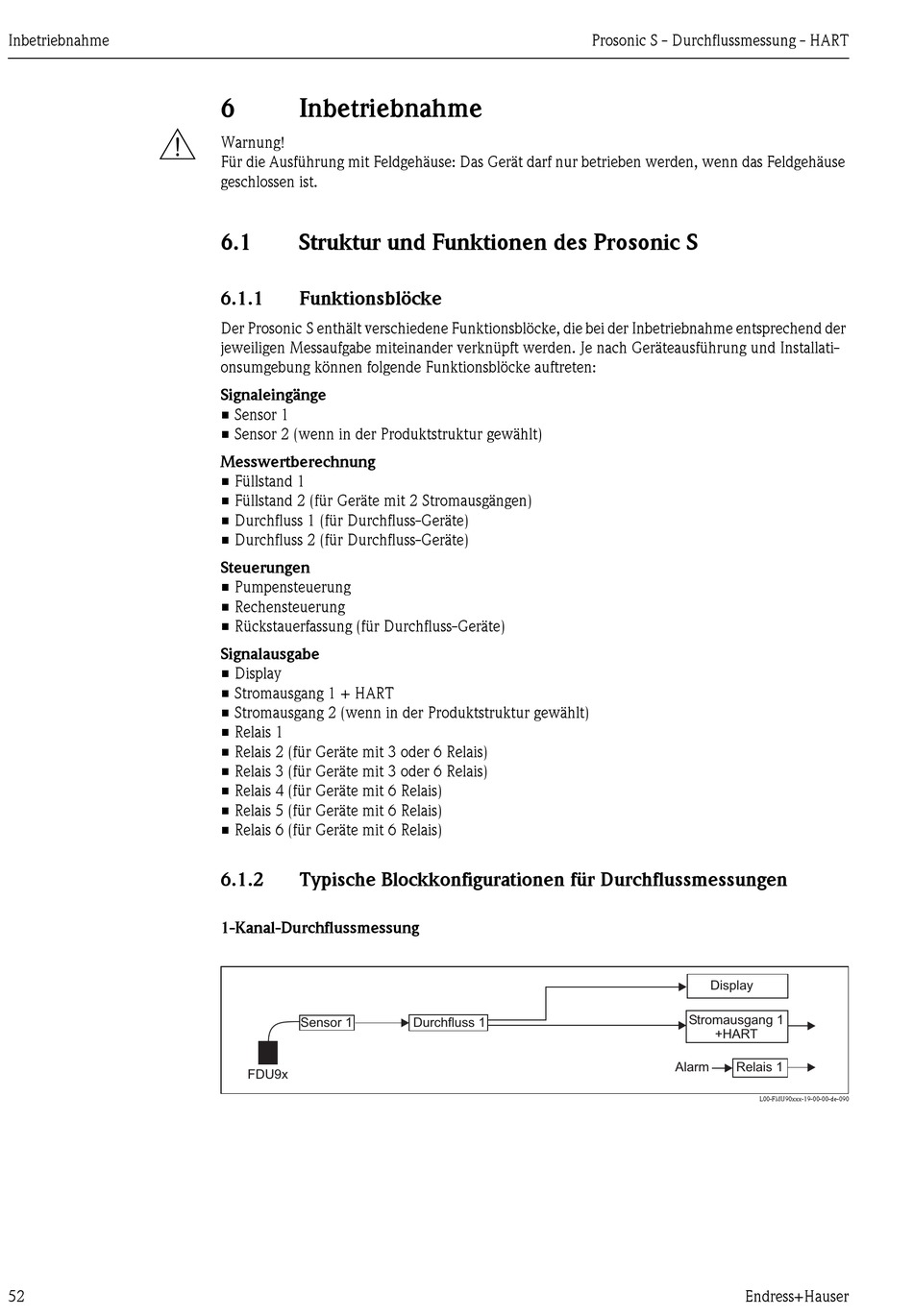

Inbetriebnahme

#
52
6 Inbetriebnahme
Warnung!
Für die Ausführung mit Feldgehäuse: Das Gerät darf nur betrieben werden, wenn das Feldgehäuse
geschlossen ist.
6.1

Struktur und Funktionen des Prosonic S

6.1.1 Funktionsblöcke
Der Prosonic S enthält verschiedene Funktionsblöcke, die bei der Inbetriebnahme entsprechend der
jeweiligen Messaufgabe miteinander verknüpft werden. Je nach Geräteausführung und Installati-
onsumgebung können folgende Funktionsblöcke auftreten:
Signaleingänge
• Sensor 1
• Sensor 2 (wenn in der Produktstruktur gewählt)
Messwertberechnung
• Füllstand 1
• Füllstand 2 (für Geräte mit 2 Stromausgängen)
• Durchfluss 1 (für Durchfluss-Geräte)
• Durchfluss 2 (für Durchfluss-Geräte)
Steuerungen
• Pumpensteuerung
• Rechensteuerung
• Rückstauerfassung (für Durchfluss-Geräte)
Signalausgabe
• Display
• Stromausgang 1 + HART
• Stromausgang 2 (wenn in der Produktstruktur gewählt)
• Relais 1
• Relais 2 (für Geräte mit 3 oder 6 Relais)
• Relais 3 (für Geräte mit 3 oder 6 Relais)
• Relais 4 (für Geräte mit 6 Relais)
• Relais 5 (für Geräte mit 6 Relais)
• Relais 6 (für Geräte mit 6 Relais)
6.1.2 Typische Blockkonfigurationen für Durchflussmessungen
1-Kanal-Durchflussmessung
Sensor 1
FDU9x
Durchfluss 1
Prosonic S - Durchflussmessung - HART
Display
Stromausgang 1
+HART
Alarm Relais 1
L00-FMU90xxx-19-00-00-de-090
