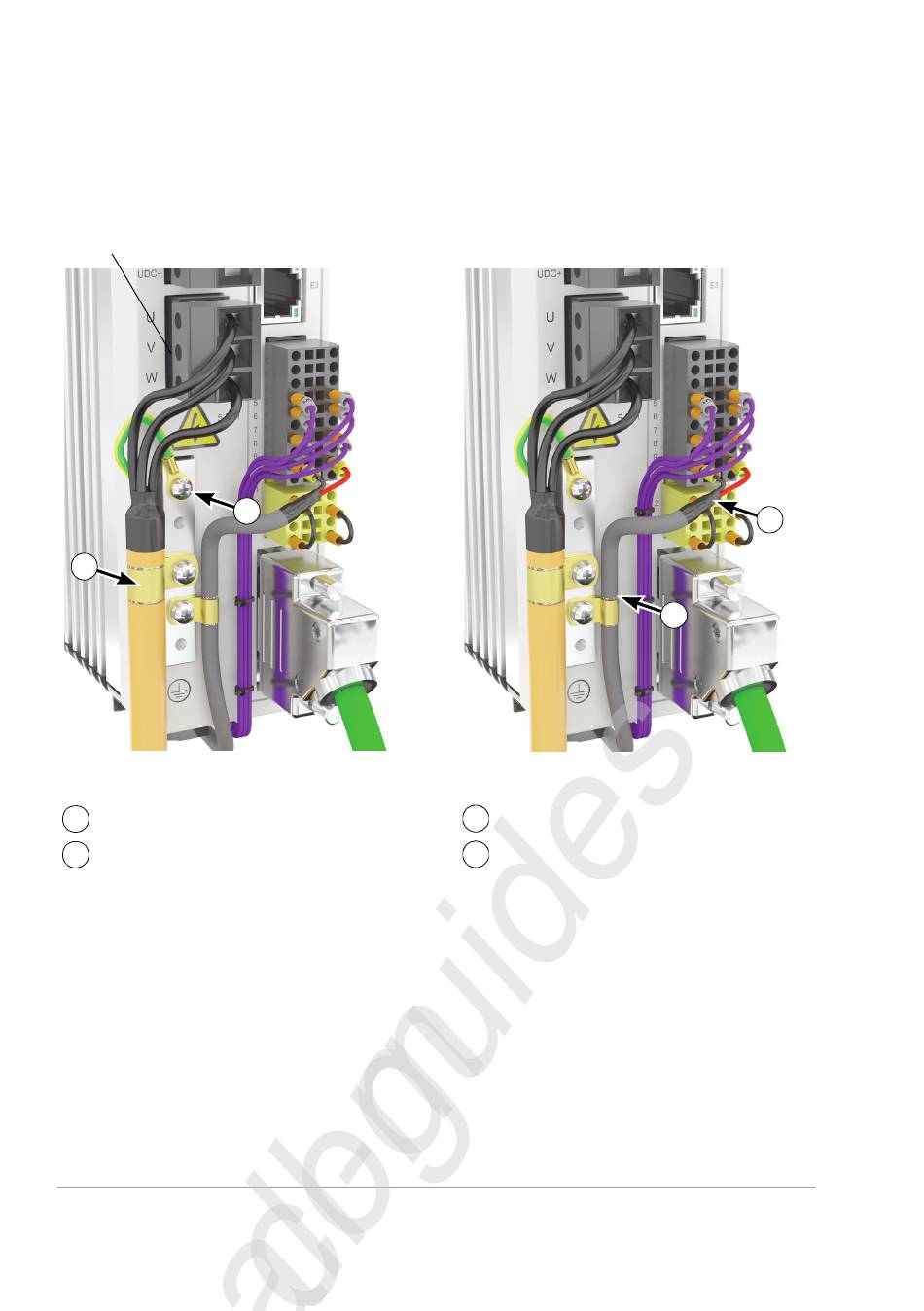

动力电缆：电机输出
将电机电缆屏蔽层接地。
0.5...0.6 N·m
(4.4...5.3 lbf·in)
1
在裸露屏蔽层上的电缆固定夹。
1
PE/ 接地连接。
2
快速安装指南 - MicroFlex e190
All manuals and user guides at all-guides.com
2
控制电缆连接
使用热缩管或绝缘套管包住屏蔽层。
3
剥开电缆固定夹处的电缆外皮，将屏蔽层裸露
4
出来。
3
4
