14

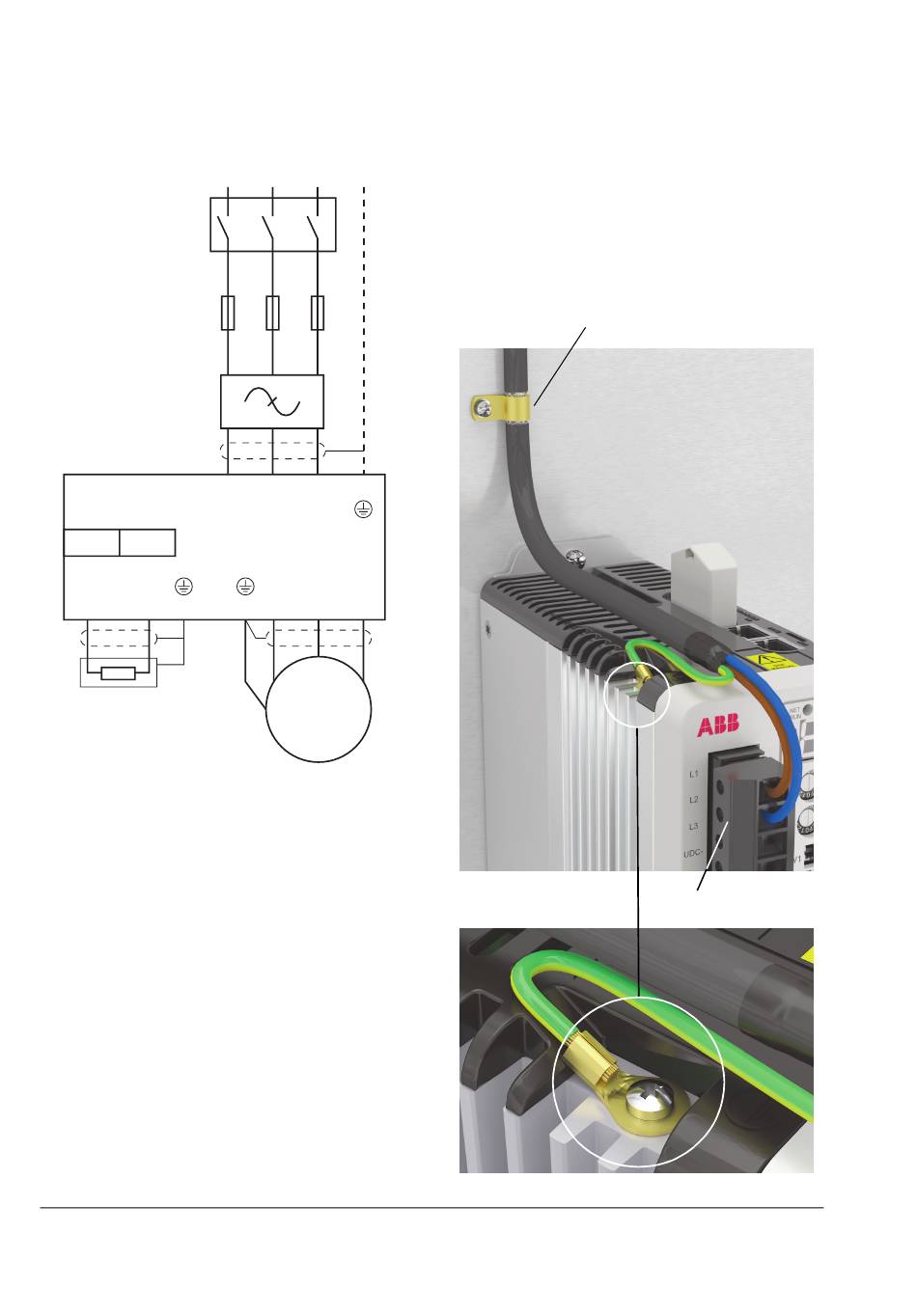

Elektrische Installation
Trennschalter
Sicherungen
Netzfilter
MicroFlex e190
(3)
UDC-
UDC+
R-
R+
PE
Bremswiderstand
Hinweise:
(1) Werden geschirmte Netz- (Versorgungs-)
Kabel verwendet und ist die Leitfähigkeit des
Schirms kleiner als 50 % der Leitfähigkeit des
Phasenleiters, benutzen Sie ein Kabel mit
einem Erdungsleiter oder ein separates PE-
Kabel.
(2) Für den Motorkabelanschluss ist ein
separates Erdungskabel zu verwenden, wenn
die Leitfähigkeit des Motorkabelschirms
geringer als 50 % der Leitfähigkeit der
Phasenleiter ist und das Kabel keinen
symmetrischen Erdungsleiter besitzt.
(3) Der MicroFlex e190 kann von einer
Gleichstromversorgung gespeist werden.
Siehe Benutzerhandbuch.
Kurzanleitung für die Installation des MicroFlex e190
All manuals and user guides at all-guides.com
L1/L
L2/N
L3
PE
L1
L2
L3
PE
PE
U
V
W
V
U
W
(2)
PE
3~
Motor
Leistungskabel: Eingang
• Die beiliegenden Klemmenblöcke am
Frequenzumrichter befestigen.
• Einspeise-, Widerstands- (falls vorhanden)
und Motorkabel an die jeweiligen Klemmen
des Frequenzumrichters anschließen.
• Die Leistungskabel so abisolieren, dass die
Schirme an den Kabelschellen blank liegen.
0,5 - 0,6 Nm
(4,4 - 5,3 lbf·in)
