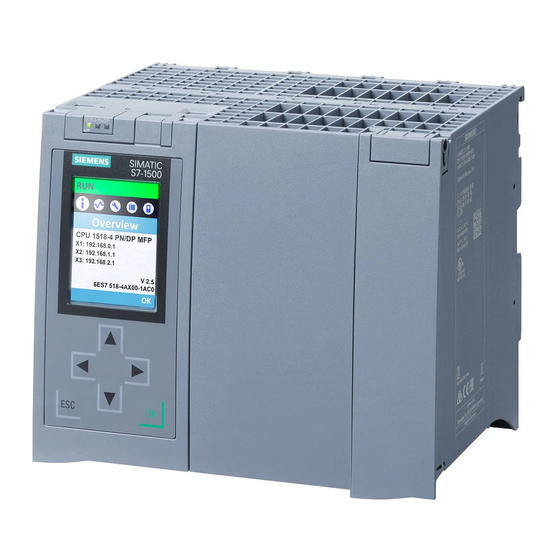

Siemens SIMATIC S7-1500 CPU 1518-4 PN/DP MFP Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Module
  5. Simatic S7-1500 CPU 1517-3 PN/DP
  6. Gerätehandbuch
Siemens SIMATIC S7-1500 CPU 1518-4 PN/DP MFP Gerätehandbuch

Siemens SIMATIC S7-1500 CPU 1518-4 PN/DP MFP Gerätehandbuch

Vorschau ausblenden Andere Handbücher für SIMATIC S7-1500 CPU 1518-4 PN/DP MFP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC S7-1500 CPU 1518-4 PN/DP MFP

Inhaltszusammenfassung für Siemens SIMATIC S7-1500 CPU 1518-4 PN/DP MFP

  • Seite 2 CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0) Vorwort Wegweiser Dokumentation SIMATIC Produktübersicht Anschließen S7-1500 CPU 1518-4 PN/DP MFP Alarme, Diagnose-, Fehler- und Systemmeldungen (6ES7518-4AX00-1AB0) Technische Daten Gerätehandbuch Maßbild 07/2021 A5E40882377-AB...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch des Automatisierungssystems S7-1500/Dezentralen Peripheriesystems ET 200MP, sowie die Funktionshandbücher. Das Gerätehandbuch enthält eine kompakte Beschreibung der modulspezifischen Informationen. Die systembezogenen Funktionen sind im Systemhandbuch beschrieben. Alle systemübergreifenden Funktionen sind in den Funktionshandbüchern beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und des Systemhandbuchs ermöglichen Ihnen, die CPU 1518-4 PN/DP MFP in Betrieb zu nehmen.

  • Seite 5: Recycling Und Entsorgung

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
  • Seite 6 Diese Informationen bietet Ihnen der Siemens Industry Online Support im Internet (https://support.industry.siemens.com). Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 9 Neue Funktionen ......................... 9 Anwendungsbereich der S7-1500 CPUs ................14 Hardware-Eigenschaften ....................25 Firmware-Funktionen ......................27 2.4.1 Kurzanleitung zur Inbetriebnahme der C/C++ Runtime ............32 2.4.2 Mitgelieferte Bibliotheken für die C/C++ Runtime ............... 39 Bedien- und Anzeigeelemente ...................

  • Seite 8: Wegweiser Dokumentation

    Themen rund um die Systeme SIMATIC S7-1500 und ET 200MP, z. B. Diagnose, Kommunikation, Motion Control, Webserver, OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/ww/de/view/109742691). Änderungen und Ergänzungen zu den Handbüchern werden in einer Produktinformation dokumentiert.

  • Seite 9: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Support-Anfragen Ihre Daten bereits vorausgefüllt und Sie können sich jederzeit einen Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben.

  • Seite 10: Produktübersicht

    Produktübersicht Neue Funktionen Neue Funktionen der CPU in Firmware-Version V2.9 Neue Funktio- Anwendungen Kundennutzen Wo finden Sie Informati- onen Kommunikation der CPU Secure PG/HMI- SIMATIC S7-1500 CPUs und ET 200 Sichere und standardisierte Erzeu- Funktionshandbuch Kom- Kommunikation CPUs ab Firmware-Version 2.9 gung bzw.
  • Seite 11 Produktübersicht 2.1 Neue Funktionen Neue Funktio- Anwendungen Kundennutzen Wo finden Sie Informati- onen DHCP (Dynamic Das Kommunikationsprotokoll Mit DHCP können Sie die CPU in ein Host Configura- DHCP ermöglicht der CPU die Zu- bestehendes IT-Netzwerk einbinden, tion Protocol) weisung der Netzwerkkonfigurati- ohne dass Sie zusätzliche Anpassun- on durch einen DHCP-Server.
  • Seite 12 (Multifunktionale Plattform) wurde on: alle notwendigen Linux-Updates Inbetriebnahme der C/C++ mit Firmware-Version V2.8.4 der inklusive Security-Updates werden Runtime (Seite 32) Linux-Anteil auf das Betriebssystem von Siemens verifiziert und bereit SIMATIC Industrial OS aktualisiert. gestellt IP-Forwarding IP-Forwarding leitet IP-Daten durch Funktionshandbuch Kom- •...
  • Seite 13 Produktübersicht 2.1 Neue Funktionen Neue Funktio- Anwendungen Kundennutzen Wo finden Sie Informati- onen API (Application Die CPU besitzt eine webbasierte Funktionshandbuch Webs- • etablierte Standardmechanismen Programming API (Application Programming erver für die Erstellung von Webseiten: Interface) Interface) als Schnittstelle für das (https://support.industry.sie Lesen und Schreiben von CPU- mens.com/cs/ww/de/view/5...
  • Seite 14 Funktionshandbuch für zentrale Peri- dule möglich, die im zentralen konstante, kalkulierbare Totzei- PROFINET pherie Aufbau neben der CPU gesteckt (https://support.industr sind. y.siemens.com/cs/ww/d • Determinismus, zuverlässige Damit können Sie z. B. folgende e/view/49948856) Funktionen realisieren: Reproduzierbarkeit von Reakti- onszeiten • Funktionshandbuch •...

  • Seite 15: Anwendungsbereich Der S7-1500 Cpus

    Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Anwendungsbereich der S7-1500 CPUs Anwendungsbereich SIMATIC S7-1500 ist das modulare Steuerungssystem für eine Vielzahl von Automatisierungsanwendungen in der diskreten Automatisierung. SIMATIC S7-1500 ist die wirtschaftliche und komfortable Lösung für die unterschiedlichsten Aufgaben und bietet Ihnen die folgenden Vorteile: •...
  • Seite 16 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Sie haben die Auswahl zwischen in der Leistung abgestuften CPUs und einem umfassenden Modulspektrum mit vielen komfortablen Funktionen. Fehlersichere CPUs ermöglichen den Einsatz in fehlersicheren Applikationen. Der modulare Aufbau erlaubt es Ihnen, nur die Module einzusetzen, die Sie für Ihre Applikation benötigen.
  • Seite 17 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Tabelle 2- 2 Redundante-CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stellen stelle Bitope- rationen CPU 1513R-1 PN Redundante CPU für 1,8 Mbyte 80 ns kleinere bis mittlere...
  • Seite 18 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stelle Bitope- stellen rationen CPU 1515TF- Fehlersichere Technolo- 3,75 Mbyte 30 ns 2 PN gie CPU für anspruchs- volle Applikationen und Kommunikationsaufga-...
  • Seite 19 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stelle Bitope- stellen rationen CPU 1518TF- Technologie-CPU für 69 Mbyte 1 ns 4 PN/DP High-Performance Mo- tion Control- Applikationen mit ho-...
  • Seite 20 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Leistungssegment PROFIBUS- PROFINET PROFINET PROFINET Arbeitsspei- Bearbei- Schnitt- IO RT/IRT IO RT Basisfunk- cher tungs- stellen Schnitt- Schnitt- tionalität zeit für stelle Bitope- stellen rationen CPU 1518T- Technologie-CPU für 69 Mbyte 1 ns 4 PN/DP High-Performance Mo- tion Control- Applikationen mit ho-...
  • Seite 21 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Die CPU 1518-4 PN/DP MFP eignet sich für: • komplexe Protokollanbindungen, gemäß IEC 61850 und SECS/GEM • Datenbankanbindungen, z. B. SQL-Datenbanken • Datenvorverarbeitung zur Aufbereitung komplexer Daten, z. B. für Management- Entscheidungen • Ausführung komplexer Algorithmen, z. B. für die Optimierung von Prozessen Bild 2-1 Übersicht des Leistungssegments CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0)
  • Seite 22 Die Beschreibung des Open Development Kit finden Sie im Programmier- und Bedienhandbuch SIMATIC S7-1500 ODK 1500S (https://support.industry.siemens.com/cs/ww/de/ps/13914/man) ab V2.5 Ausgabe 12/2017. Für die CPU 1518-4 PN/DP MFP gelten die Teile, die die CPU-Funktionsbibliothek für CPU- Runtime und die C/C++-Runtime Applications beschreiben.
  • Seite 23 Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Integrierte Motion Control Technologiefunktionen Alle CPUs des SIMATIC S7-1500-Automatisierungssystems unterstützen Motion Control Technologiefunktionen. STEP 7 bietet nach PLCopen standardisierte Motion Control- Anweisungen zur Projektierung und Anbindung eines Antriebs an die CPU. S7-1500 Motion Control unterstützt folgende Technologieobjekte: •...
  • Seite 24 Zugriff auf die Diagnosemeldungen Stillstandszeiten der Anlage. Detaillierte Informationen zu diesen und der Vielzahl von weiteren Funktionen des Displays finden Sie im SIMATIC S7-1500 Display Simulator (https://support.industry.siemens.com/cs/ww/de/view/109761758). Einheitliche Frontstecker für alle Module und integrierte Potentialbrücken für flexible Potenzialgruppenbildung vereinfachen die Lagerhaltung. Zusatzkomponenten wie Sicherungsautomaten, Relais, usw.

  • Seite 25: Systemdiagnose Und Meldungen

    Produktübersicht 2.2 Anwendungsbereich der S7-1500 CPUs Systemdiagnose und Meldungen Für die CPUs ist die integrierte Systemdiagnose per Voreinstellung aktiviert. Die unterschiedlichen Diagnosearten werden projektiert anstatt programmiert. Systemdiagnoseinformationen und Meldungen der Antriebe werden einheitlich in Klartext in bis zu drei Sprachen dargestellt: •...

  • Seite 26: Hardware-Eigenschaften

    Produktübersicht 2.3 Hardware-Eigenschaften Hardware-Eigenschaften Artikelnummer 6ES7518-4AX00-1AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1518-4 PN/DP MFP. Bild 2-2 CPU 1518-4 PN/DP MFP Hinweis Schutzfolie Beachten Sie, dass sich im Auslieferungszustand der CPUs eine abziehbare Schutzfolie auf dem Display befindet. CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0) Gerätehandbuch, 07/2021, A5E40882377-AB...
  • Seite 27 • Systemhandbuch S7-1500, über ein Display mit Klartextinformationen. Über das ET 200MP Display stehen Ihnen Informationen über die Bestell- (https://support.industry.siemens nummern, den Firmwarestand und die Seriennummer .com/cs/ww/de/view/59191792) aller angeschlossenen Module zur Verfügung. Zusätzlich können Sie die IP-Adresse der CPU einstellen •...

  • Seite 28: Firmware-Funktionen

    In der Rolle als DP-Master spricht die CPU die ange- DP-Master schlossenen DP-Slaves an. Eine Rolle der CPU als DP-Slave ist nicht möglich. Zubehör Informationen zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Firmware-Funktionen Funktionen Die CPU 1518-4 PN/DP MFP unterstützt folgende Funktionen: Funktion Beschreibung...
  • Seite 29 Die Trace-Funktionalität unterstützt die Fehlersuche Funktionshandbuch Trace und Lo- Funktionalität bzw. Optimierung des Anwenderprogramms. gikanalysatorfunktion nutzen (https://support.industry.siemens.co Mit der Trace- und Logikanalysatorfunktion zeichnen Sie m/cs/ww/de/view/64897128) Variablen eines Geräts auf und werten die Aufzeich- nungen aus. Variablen sind z. B. Antriebsparameter oder System- und Anwendervariablen einer CPU.
  • Seite 30 Produktübersicht 2.4 Firmware-Funktionen Funktion Beschreibung Weitere Infos Taktsynchronität Die Systemeigenschaft Taktsynchronität erfasst Mess- werte und Prozessdaten und verarbeitet die Signale in einem festen Systemtakt. Taktsynchronität trägt zu einer hohen Regelungsgüte und damit zu einer größe- ren Fertigungsgenauigkeit bei. Taktsynchronität redu- ziert mögliche Schwankungen der Prozessreaktionszeiten auf ein Minimum.
  • Seite 31 S7-1500 CPUs unterstützen das geregelte Positionieren Funktionshandbücher S7-1500T und Verfahren von Achsen über S7-1500 Motion Con- Motion Control trol Funktionen mit Hilfe folgender Technologieobjekte: (https://support.industry.siemens.co m/cs/ww/de/view/109751049) Drehzahlachsen, Positionierachsen, Gleichlaufachsen, externe Geber, Nocken, Nockenspur und Messtaster • Drehzahlachse zum Ansteuern eines Antriebs mit Drehzahlvorgabe •...
  • Seite 32 Weitere Infos Integritätsschutz Die CPUs verfügen standardmäßig über einen Integri- Systemhandbuch S7-1500, tätsschutz. Der Integritätsschutz erkennt folgende Ma- ET 200MP nipulationen: (https://support.industry.siemens.co m/cs/ww/de/view/59191792) • An den Engineering-Daten auf der SIMATIC Memory Card • An den Engineering-Daten während der Datenüber- tragung zwischen TIA Portal und CPU •...

  • Seite 33: Kurzanleitung Zur Inbetriebnahme Der C/C++ Runtime

    Produktübersicht 2.4 Firmware-Funktionen 2.4.1 Kurzanleitung zur Inbetriebnahme der C/C++ Runtime Hinweis Inbetriebnahme der C/C++-Runtime Für die Inbetriebnahme der C/C++-Runtime benötigen Sie Grundkenntnisse im Umgang mit Linux-Systemen. Zwei IP-Adressen der PROFINET-Schnittstelle X3 P1 Die PROFINET-Schnittstelle X3 P1 dient (typischerweise): • zum Anschluss von Entwicklungswerkzeugen für C/C++-Runtime-Applications •...
  • Seite 34 Produktübersicht 2.4 Firmware-Funktionen Beachten Sie die folgenden Einschränkungen bei der Konfiguration der PROFINET-Schnittstelle X3 P1 mit STEP 7: • Wenn Sie in den Port-Optionen in STEP 7 die Option "Diesen Port für Verwendung aktivieren" deaktivieren, ist die PROFINET-Schnittstelle X3 P1 für die CPU und für die interne Kommunikation mit der C/C++-Runtime deaktiviert.
  • Seite 35 Produktübersicht 2.4 Firmware-Funktionen Erste Inbetriebnahme Mindestanforderung SIMATIC Memory Card mit einer Größe von mindestens 2 GB. Vorgehen Um die C/C++-Runtime in Betrieb zu nehmen, gehen Sie folgendermaßen vor: 1. Starten Sie einen Secure-Shell-Client (z. B. PuTTY). 2. Verbinden Sie den Secure-Shell-Client mit der CPU 1518(F)-4 PN/DP MFP mithilfe der PuTTY- Konfiguration "CPU 1518MFP Linux Secure Connection"...
  • Seite 36 Verzögerung von ungefähr 40 Sekunden automatisch auf die Speicherkarte übertragen. So verlängern Sie die Lebensdauer Ihrer SIMATIC Memory Card Weitere Informationen zur Konfigurierung von PuTTY und zur Erstellung von C/C++-Runtime- Applications finden Sie im Handbuch SIMATIC S7-1500 ODK 1500S (https://support.industry.siemens.com/cs/ww/de/ps/13914/man). Security-Hinweise Hinweis • Folgen Sie dem Prinzip der geringsten Privilegien.

  • Seite 37: Massenoperationen Ausführen

    Produktübersicht 2.4 Firmware-Funktionen Massenspeicherkonzept Beachten Sie folgende Angaben zu den Speicherorten auf der SIMATIC Memory Card. Die folgenden C/C++-Runtime-Container liegen im Verzeichnis "/CppEnv1.MFP" auf der SIMATIC Memory Card und werden unter Linux wie beschrieben im Dateisystem eingehängt: • User.img (50 MB) → Einhängepunkt: "/home" (Home-Verzeichnis des Benutzers, z.B. für C/C++-Runtime-Application) •...
  • Seite 38 Wir empfehlen, die Benutzerapplikationen mit der innovierten ODK-Toolchain zu kompilieren. Beachten Sie im Zusammenhang mit der ODK-Toolchain auch die Beiträge 109782620 (https://support.industry.siemens.com/cs/ww/de/view/109782620)und 109782540 (https://support.industry.siemens.com/cs/ww/de/view/109782540) im Internet. Automatischer Start von Anwenderprogrammen Mit Hilfe von systemd-Services können Sie Applikationen automatisch starten. Beispiele hierfür finden Sie im offiziellen systemd-Handbuch...
  • Seite 39 Produktübersicht 2.4 Firmware-Funktionen Hinweis Defekte C/C++-Runtime-Container Die 3 C/C++-Runtime-Container liegen auf der SIMATIC Memory Card im Verzeichnis „/CppEnv1.MFP“. Wenn beim Ausschalten der CPU die C/C++-Runtime-Container beschädigt werden oder verloren gehen, wird beim nächsten Hochlauf der CPU ein Diagnoseeintrag im Diagnosepuffer der CPU erstellt. Die C/C++-Runtime ist nicht erreichbar und die ERROR-LED blinkt.

  • Seite 40: Mitgelieferte Bibliotheken Für Die C/C++ Runtime

    Produktübersicht 2.5 Bedien- und Anzeigeelemente 2.4.2 Mitgelieferte Bibliotheken für die C/C++ Runtime glibc : 2.24 The GNU C Library project provides the core libraries for the GNU system and GNU/Linux systems, as well as many other systems that use Linux as the kernel. These libraries provide critical APIs including ISO C11, POSIX.1-2008, BSD, OS-specific APIs and more.

  • Seite 41: Verriegeln Der Frontklappe

    Produktübersicht 2.5 Bedien- und Anzeigeelemente Hinweis Temperaturbereich für Display Um seine Lebensdauer zu erhöhen, schaltet sich das Display bereits unterhalb der zulässigen Betriebstemperatur des Geräts ab. Wenn sich das Display wieder abkühlt, schaltet es sich automatisch wieder ein. Bei abgeschaltetem Display zeigen die LEDs weiterhin den Status der CPU an.

  • Seite 42: Frontansicht Der Cpu Ohne Frontklappe

    Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simulator (https://support.industry.siemens.com/cs/de/de/view/109761758). 2.5.2 Frontansicht der CPU ohne Frontklappe Das folgende Bild zeigt die Bedien- und Anschlusselemente der CPU 1518-4 PN/DP MFP.

  • Seite 43: Rückansicht Der Cpu

    Produktübersicht 2.6 Betriebsartenschalter 2.5.3 Rückansicht der CPU Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1518-4 PN/DP MFP. ① Schirmkontaktflächen ② Rückwandbus-Steckverbindung ③ Befestigungsschrauben Bild 2-7 Ansicht der CPU 1518-4 PN/DP MFP - Rückseite Betriebsartenschalter Sie verwenden den Betriebsartenschalter, um: •...

  • Seite 44: Anschließen

    Anschließen Dieses Kapitel enthält Informationen zur Anschlussbelegung der einzelnen Schnittstellen und das Prinzipschaltbild der CPU 1518-4 PN/DP MFP. DC 24 V-Versorgungsspannung (X80) Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Die folgende Tabelle zeigt die Signalnamen und die Bezeichnungen der Anschlussbelegung der DC 24 V-Versorgungsspannung.
  • Seite 45 Anschließen PROFINET-Schnittstelle X1 mit 2-Port-Switch (X1 P1 R und X1 P2 R) Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker. • Wenn Autonegotiation deaktiviert ist, dann hat die RJ45-Buchse die Switchbelegung (MDI-X). • Wenn Autonegotiation aktiviert ist, dann ist Autocrossing wirksam und die RJ45-Buchse hat entweder Endgerätebelegung (MDI) oder Switchbelegung (MDI-X).
  • Seite 46 Anschließen Hinweis PROFINET-Schnittstelle X3 mit einer Übertragungsrate von 1000 Mbit/s Die PROFINET-Schnittstelle X3 unterstützt eine maximale Übertragungsrate von 1000 Mbit/s. Voraussetzungen: • Die Teilnehmer am PROFINET-Segment müssen die Übertragungsrate 1000 Mbit/s unterstützen. • Die Infrastruktur des Netzes (Netzwerkkabel und Dosen) muss die Kategorie CAT 5e oder höherwertig aufweisen.

  • Seite 47: Zuordnung Der Mac-Adressen

    Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Zuordnung der MAC-Adressen Die CPU 1518-4 PN/DP MFP besitzt drei PROFINET-Schnittstellen. Bei der ersten Schnittstelle handelt es sich dabei um eine Schnittstelle mit 2-Port-Switch. Die PROFINET-Schnittstellen haben jeweils eine MAC-Adresse und jeder der PROFINET-Ports hat eine eigene MAC-Adresse, so dass es für die CPU 1518-4 PN/DP MFP insgesamt sieben MAC-Adressen gibt.
  • Seite 48 Anschließen Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1518-4 PN/DP MFP. ① Display PN X1 P2 R PROFINET-Schnittstelle X1 Port 2 ② Betriebsartenschalter RUN/STOP/MRES PN X2 P1 PROFINET-Schnittstelle X2 Port 1 ③ Elektronik PN X3 P1 PROFINET-Schnittstelle X3 Port 1 ④...

  • Seite 49: Alarme, Diagnose-, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (https://support.industry.siemens.com/cs/ww/de/view/59192926). Status- und Fehleranzeige der CPU LED-Anzeige Das folgende Bild zeigt die LED-Anzeigen der CPU 1518-4 PN/DP MFP.
  • Seite 50 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der RUN/STOP-, ERROR- und MAINT-LEDs Die CPU 1518-4 PN/DP MFP besitzt zur Anzeige des aktuellen Betriebszustandes und des Diagnosezustandes drei LEDs. Die folgende Tabelle zeigt die Bedeutung der verschiedenen Kombinationen der Farben der RUN/STOP-, ERROR- und MAINT-LED.
  • Seite 51 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LINK RX/TX-LED Jeder Port besitzt eine LINK RX/TX-LED. Die folgende Tabelle zeigt die verschiedenen "LED- Bilder" der Ports der CPU 1518-4 PN/DP MFP. Tabelle 4- 2 Bedeutung der LED LINK TX/RX-LED Bedeutung Eine Ethernet-Verbindung zwischen PROFINET-Schnittstelle des PROFINET-Geräts und dem...

  • Seite 52: Technische Daten

    Technische Daten Die folgende Tabelle zeigt die Technischen Daten mit Stand 12/2017. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7518-4AX00-1AB0/td?dl=de). Artikelnummer 6ES7518-4AX00-1AB0 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1518-4 PN/DP MFP HW-Funktionsstand FS01 Firmware-Version V2.9 Produktfunktion Ja; I&M0 bis I&M3 •...
  • Seite 53 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Speicher Anzahl Steckplätze für SIMATIC Memory Card SIMATIC Memory Card erforderlich Arbeitsspeicher 6 Mbyte • integriert (für Programm) 60 Mbyte • integriert (für Daten) 50 Mbyte; Hinweis: Die "CPU Funktionsbibliothek • integriert (für CPU Funktionsbibliothek der der CPU"...
  • Seite 54 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 1 Mbyte • Größe, max. • Anzahl Freie-Zyklus-OBs • Anzahl Uhrzeitalarm-OBs • Anzahl Verzögerungsalarm-OBs 20; mit minimalen OB 3x Zyklus von 100 µs • Anzahl Weckalarm-OBs • Anzahl Prozessalarm-OBs • Anzahl DPV1-Alarm-OBs • Anzahl Taktsynchronität-OBs • Anzahl Technologiesynchronalarm-OBs •...
  • Seite 55 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Merker 16 kbyte • Größe, max. 8; Es sind 8 Taktmerkerbits, zusammengefasst in • Anzahl Taktmerker einem Taktmerkerbyte Datenbausteine • Remanenz einstellbar Nein • Remanenz voreingestellt Lokaldaten 64 kbyte; max. 16 kbyte pro Baustein • je Prioritätsklasse, max. Adressbereich Anzahl IO-Module 16 384;...
  • Seite 56 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 PtP CM die Anzahl der anschließbaren PtP CMs ist nur • Anzahl PtP CMs durch die zur Verfügung stehenden Steckplätze begrenzt Uhrzeit Hardwareuhr • 6 wk; bei 40 °C Umgebungstemperatur, typ. • Pufferungsdauer 10 s; typ.: 2 s •...
  • Seite 57 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 PROFINET IO-Controller Dienste – PG/OP-Kommunikation – Taktsynchronität – Ja; Voraussetzung: IRT und Taktsynchronität Direkter Datenaustausch (MRPD optional) – – Ja; per Anwenderprogramm PROFIenergy – Ja; max. 32 PROFINET Devices Priorisierter Hochlauf – 512; in Summe können maximal 1 000 dezentrale Anzahl anschließbarer IO-Device, max.
  • Seite 58 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 PROFINET IO-Device Dienste – PG/OP-Kommunikation – Nein Taktsynchronität – Ja; minimaler Sendetakt von 250 µs – Ja; per Anwenderprogramm PROFIenergy – Shared Device – Anzahl IO-Controller bei Shared Device, max. – Ja; per Anwenderprogramm Aktivieren/Deaktivieren von I-Devices –...
  • Seite 59 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 PROFINET IO-Controller Dienste – PG/OP-Kommunikation – Nein Taktsynchronität – Nein Direkter Datenaustausch – Nein – Ja; per Anwenderprogramm PROFIenergy – Nein Priorisierter Hochlauf – 128; in Summe können maximal 1 000 dezentrale Anzahl anschließbarer IO-Device, max. Peripheriegeräte über AS-i, PROFIBUS bzw.
  • Seite 60 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Protokolle Ja; IPv4 • IP-Protokoll Nein • PROFINET IO-Controller Nein • PROFINET IO-Device • SIMATIC-Kommunikation • Offene IE-Kommunikation • Webserver 4. Schnittstelle Schnittstellenphysik Ja; X4 • RS 485 • Anzahl der Ports Protokolle • PROFIBUS DP-Master Nein •...
  • Seite 61 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Protokolle Anzahl Verbindungen 384; über integrierte Schnittstellen der CPU und • Anzahl Verbindungen, max. angeschlossener CPs / CMs • Anzahl Verbindungen reserviert für ES/HMI/Web • Anzahl Verbindungen über integrierte Schnitt- stellen 64; in Summe, über PROFIBUS werden nur 16 S7- •...
  • Seite 62 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Offene IE-Kommunikation • TCP/IP – 64 kbyte Datenlänge, max. – mehrere passive Verbindungen pro Port, unterstützt • ISO-on-TCP (RFC1006) – 64 kbyte Datenlänge, max. • – 2 kbyte; 1 472 byte bei UDP Broadcast Datenlänge, max. –...
  • Seite 63 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 – Anzahl gleichzeitiger Aufrufe der Client- Anweisungen pro Verbindung (außer OPC_UA_ReadList,OPC_UA_WriteList,OPC_ UA_MethodCall), max. – Anzahl gleichzeitiger Aufrufe der Client- Anweisungen OPC_UA_ReadList,OPC_UA_WriteList und OPC_UA_MethodCall, max. – 5 000 Anzahl registrierbarer Knoten, max. – Anzahl registrierbarer Methoden Aufrufe von OPC_UA_MethodCall, max.
  • Seite 64 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Taktsynchronität Äquidistanz S7-Meldefunktionen Anzahl anmeldbarer Stationen für Meldefunktio- nen, max. Programmmeldungen Anzahl konfigurierbarer Programmmeldungen, 10 000; Programmmeldungen werden durch den max. Baustein "Program_Alarm", ProDiag oder GRAPH generiert Anzahl ladbarer Programmmeldungen in RUN, 5 000 max. Anzahl gleichzeitig aktiver Meldungen, max. 4 000 •...
  • Seite 65 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED • RUN/STOP-LED • ERROR-LED • MAINT-LED • Verbindungsanzeige LINK TX/RX Unterstützte Technologieobjekte Motion Control Ja; Hinweis: Die Anzahl der Technologieobjekte wirkt sich auf die Zykluszeit des SPS-Programms aus; Auswahlhilfe über das TIA Selection Tool 15 360 •...
  • Seite 66 Technische Daten Artikelnummer 6ES7518-4AX00-1AB0 Umgebungsbedingungen Umgebungstemperatur im Betrieb 0 °C • waagerechte Einbaulage, min. 60 °C; Display: 50 °C, bei einer Betriebstemperatur • waagerechte Einbaulage, max. von typ. 50 °C wird das Display abgeschaltet 0 °C • senkrechte Einbaulage, min. 40 °C;...

  • Seite 67: Allgemeine Technische Daten

    Gewichte Gewicht, ca. 2 117 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0) Gerätehandbuch, 07/2021, A5E40882377-AB...

  • Seite 68: Maßbild

    Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1518-4 PN/DP MFP Bild A-1 Maßbild der CPU 1518-4 PN/DP MFP, Front- und Seitenansicht CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0) Gerätehandbuch, 07/2021, A5E40882377-AB...
  • Seite 69 Maßbild Bild A-2 Maßbild CPU 1518-4 PN/DP MFP, Seitenansicht mit geöffneter Frontklappe CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0) Gerätehandbuch, 07/2021, A5E40882377-AB...
