3 609 929 A77/06.02 | SMdev
5 Colocação em funcionamento
5.2 Ponte de encaixe S1 Buspo-
wer detection
O módulo de interface SMdev não precisa de
tensão do DeviceNet para funcionar correta-
mente. Entretanto, o contato da tensão a V+,
V– é monitorado. Na condição de forneci-
mento, o controle da tensão do DeviceNet
está ligado (buspower detection = on,
Fig. 2).

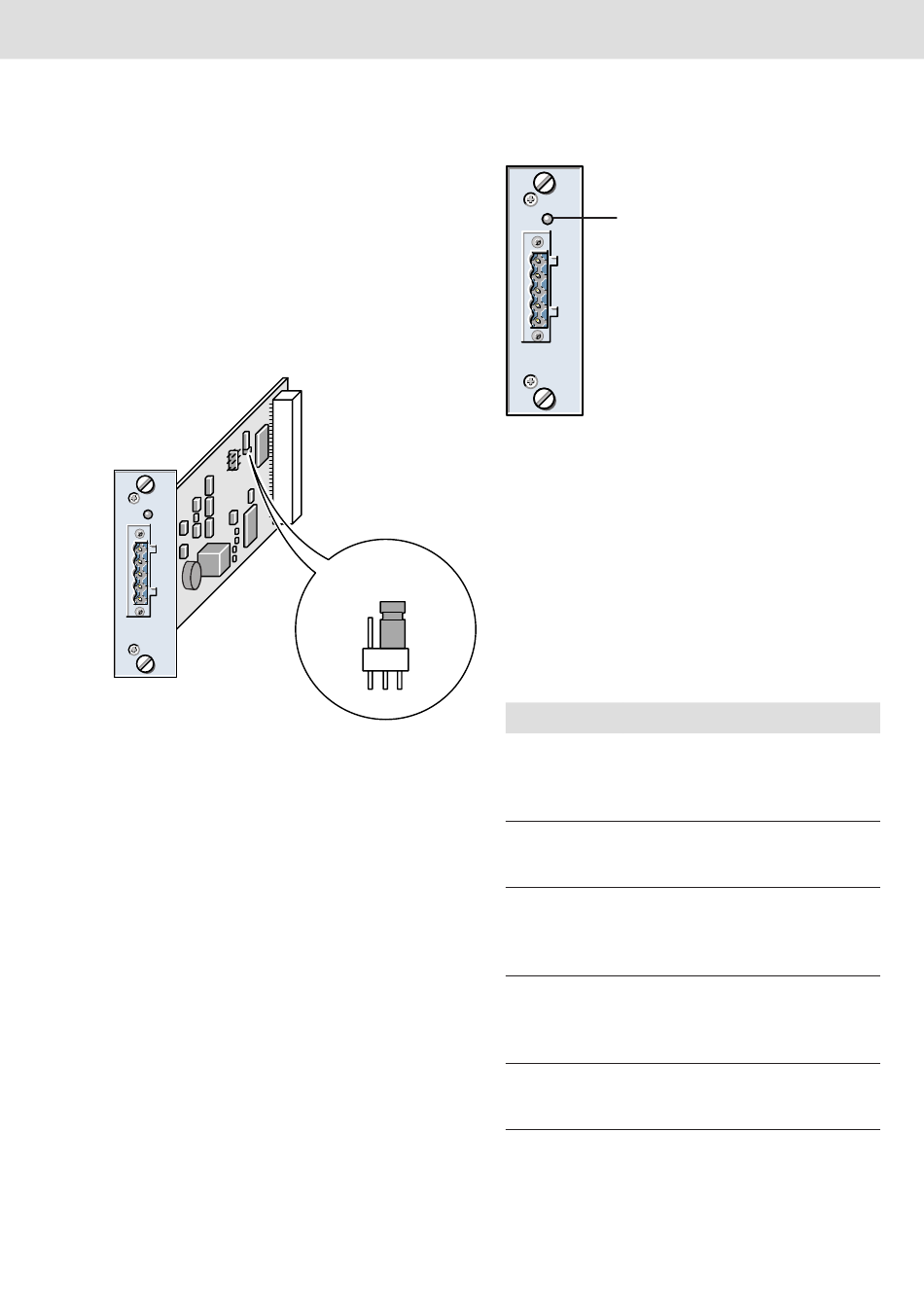

Fig. 2: Posição da ponte de encaixe Buspower
detection
Ponte de encaixe na posição on: controle
da tensão do DeviceNet está ligado.
Ponte de encaixe na posição off: controle
da tensão do DeviceNet está desligado. Este
modo de operação deve ser usado exclusiva-
mente quando for feita a conexão a uma rede
sem alimentação de bus.
Buspower detection
off on
Bosch Rexroth AG
5.3 Elementos de visualização
LED (verde/vermelho)
MNS
estado Mod/Net
Fig. 3: Vista frontal módulo de interface SMdev
Visor LED na instalação da alimentação de
tensão: a seguinte seqüência serve para con-
trolar a funcionalidade do módulo de interfa-
ce:
– 1/4 segundo vermelho,
– 1/4 segundo verde.
Significado do visor LED durante o funciona-
mento:
Visor LED Significado
Desligado após iniciar o aparelho e durante
o controle em MAC-ID duplo; ne-
nhuma tensão, ou nenhuma liga-
ção com a rede
verde Rede está presente, ligação com
master realizada, intercâmbio de
dados é feito
verde, Rede está presente, mas ligação
piscando com master não foi realizada;
aparelho esperando master para
fazer ligação
vermelho Erro no módulo de interface, erro
crítico de ligação, aparelho identi-
ficou um erro de rede (MAC-ID
duplo ou bus off)
vermelho, Erro no intercâmbio de dados,
piscando tempo de monitoração da ligação
expirou, é possível corrigir erro
vermelho/ver- Comunicação não teve êxito, erro
de, piscando grave de comunicação
Tabela 5:
