18/40 Bosch Rexroth AG

5 Mise en service

5 Mise en service
Pour la mise en service, le BS300 et le progi-
ciel V1.410 ou supérieure sont nécessaires.
Vous trouverez de plus amples informations
sur l'installation et le fonctionnement dans le
chapitre « Communication DeviceNet »
(3 609 929 A27) de la documentation du
système sur le CD BS300.
5.1 Description des interfaces

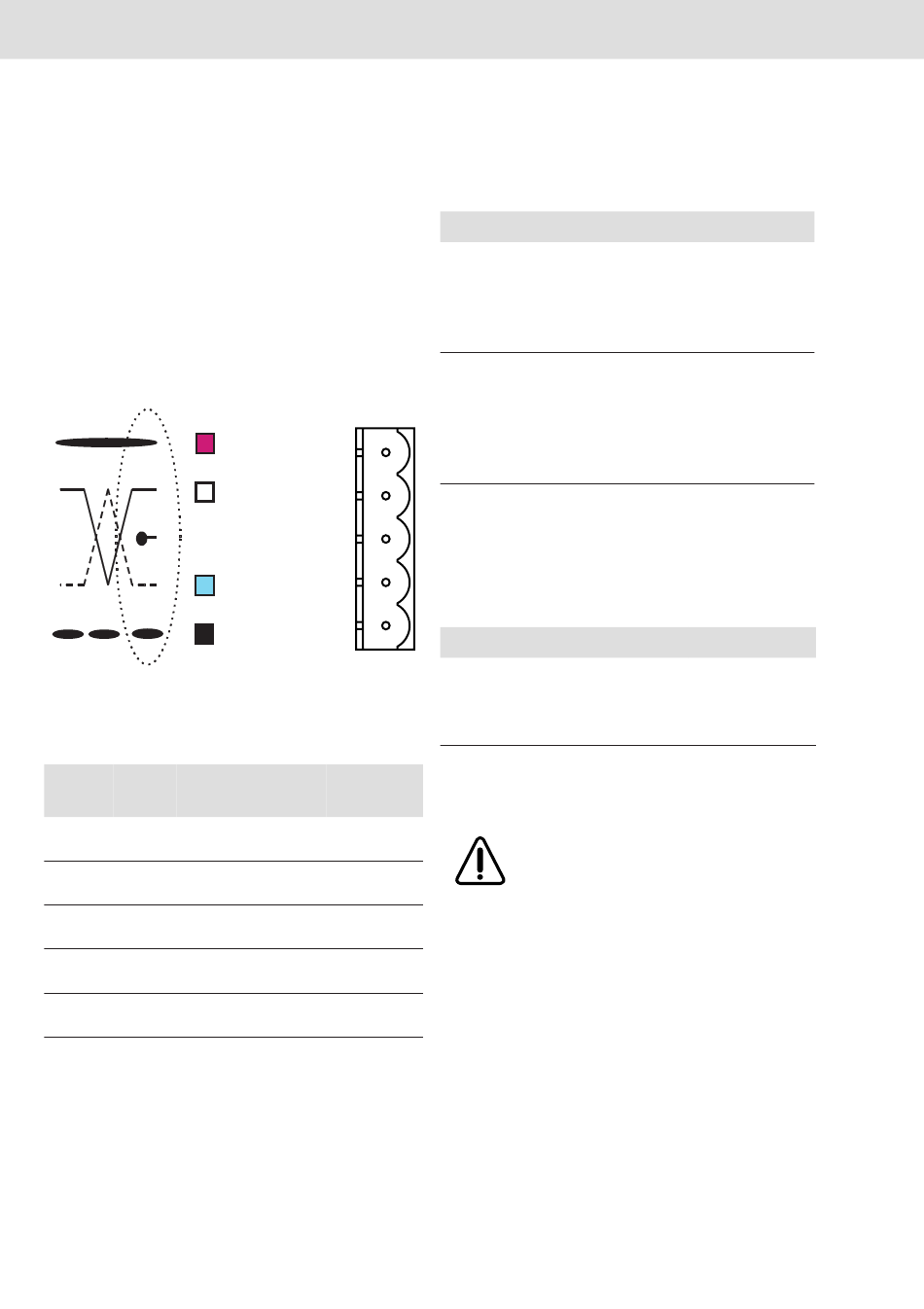

Figure 1 : Connecteur ouvert, dimension 5,08 mm,
5 pôles, ergots
Broche Signal Description/
fonction
1 V– Potentiel de réfé-
rence pour 0 V
2 CAN_L gnal de
données bidirect
3 Drain/ Blindage ou terre
Shield de protection
4 CAN_H Signal de
données bidirect
5 V+ Tension
d'alimentation 24 V
Tableau 2 : Affectation des broches
V+
5
CAN_H
4
SHIELD 3
CAN_L
2
1
V-
Couleur du
conducteur
noir
bleu
nu
blanc
rouge
SMdev | 3 609 929 A77/06.02
Connecteurs appropriés :
Type
Composant du connecteur avec
bride à vis, à deux rangées,
Type : TMSTBP 2,5/ 5-STF-5,08
ABGY AU,
Code d'article. 1853201
Composant du connecteur avec
contour en T et bride à vis, à une
rangée,
Type : MSTB 2,5/ 5-STF-5,08
ABGY AU,
Code d'article. 1882832
Tableau 3 : Types de connecteurs
Pour l'identification en couleur des raccorde-
ments, une carte d'identification doit être pla-
cée sur le connecteur :
Type
Carte d'identification,
4 couleurs, autocollante
Typ SK 5,08/3,8 DN,
Code d'article. 1965458
Tableau 4 : Type de carte d'identification
Ne pas installer les câbles lorsque
le réseau est actif.
Fournisseur
PhoenixContact
PhoenixContact
Fournisseur
PhoenixContact
