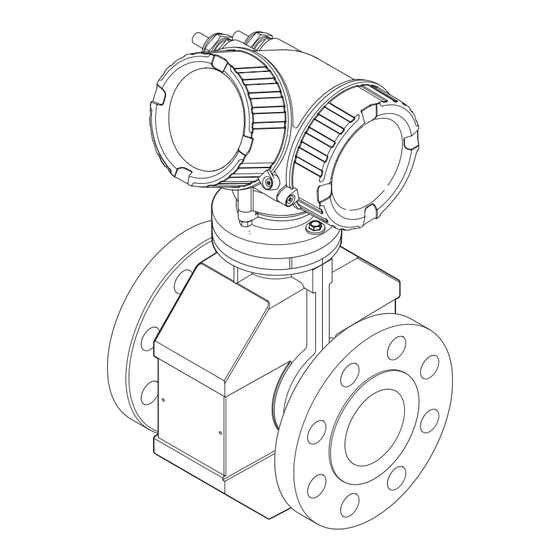

Inhaltszusammenfassung für Endress+Hauser Proline Promag P 200

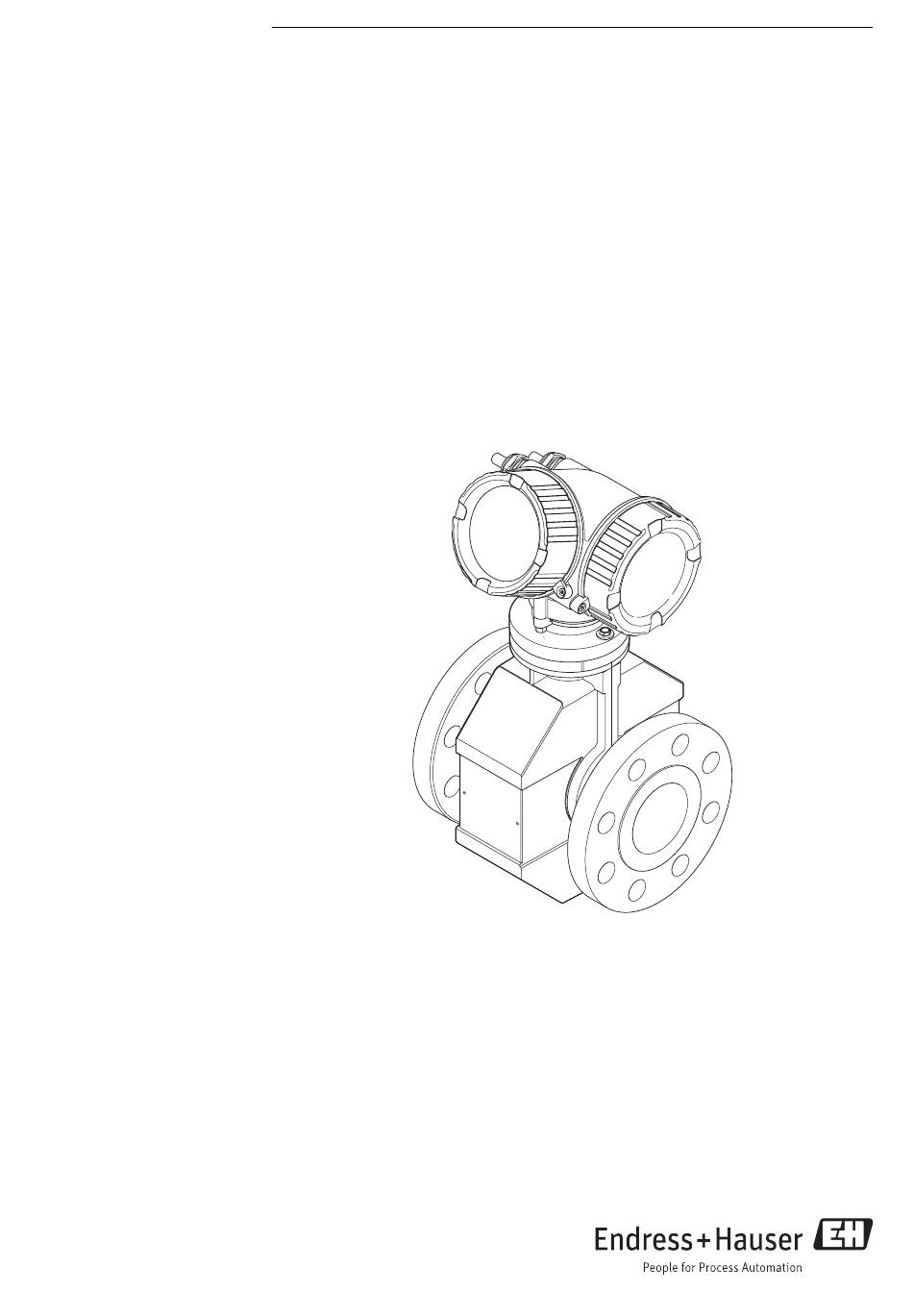

Seite 1
Products Solutions Services BA01376D/06/DE/01.15 71281885 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 200 PROFIBUS PA Magnetisch-induktives Durchflussmessgerät...
Seite 2
Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Hinweise zum Dokument Proline Promag P 200 PROFIBUS PA Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode Endress+Hauser...
Bestandteil der Dokumentation zum Gerät. Eingetragene Marken PROFIBUS ® Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland ® ® ® Applicator , FieldCare , Field Xpert , HistoROM , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
Proline Promag P 200 PROFIBUS PA Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht ‣...
Proline Promag P 200 PROFIBUS PA Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Proline Promag P 200 PROFIBUS PA Grundlegende Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Produktbeschreibung Proline Promag P 200 PROFIBUS PA Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau A0014056 1 Wichtige Komponenten eines Messgeräts Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen Messumformergehäuse (inkl.
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" → 13. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Warenannahme und Produktidentifizierung Proline Promag P 200 PROFIBUS PA 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Patents Date: 322540-0001 A0013906 2 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext.
Warenannahme und Produktidentifizierung Proline Promag P 200 PROFIBUS PA 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Proline Promag P 200 PROFIBUS PA Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
Lagerung und Transport Proline Promag P 200 PROFIBUS PA 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Proline Promag P 200 PROFIBUS PA Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0023343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
Seite 20
Montage Proline Promag P 200 PROFIBUS PA A0017063 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö- rende Ablagerungen im Messrohr vermieden werden.
Proline Promag P 200 PROFIBUS PA Montage 5 × DN 2 × DN ≥ ≥ A0016275 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messumformer –40…+60 °C (–40…+140 °F) Vor-Ort-Anzeige –20…+60 °C (–4…+140 °F), außerhalb des Temperaturbereichs kann die...
Seite 22
Montage Proline Promag P 200 PROFIBUS PA Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Mess- rohrauskleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen. Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsa- tionsdämpfer einsetzen.
Proline Promag P 200 PROFIBUS PA Montage [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s max. 8° 3 m/s 2 m/s 1 m/s d / D A0016359 6.1.3 Spezielle Montagehinweise Displayschutz ‣ Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach oben hin einhalten: 350 mm (13,8 in) Messgerät montieren...
Montage Proline Promag P 200 PROFIBUS PA 6.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung. ‣ Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Seite 25
Proline Promag P 200 PROFIBUS PA Montage Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501), PN 40/25 Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE PN 40 4 × M12 – PN 40 4 × M12 PN 40 4 × M16 PN 40 4 ×...
Seite 26
Montage Proline Promag P 200 PROFIBUS PA Schrauben-Anziehdrehmomente für ASME B16.5, Class 150/300 Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [psi] [in] PTFE ½ Class 150 4 × ½ 6 (4) – (–) ½ Class 300 4 ×...
Montage Proline Promag P 200 PROFIBUS PA 3. Befestigungsschraube fest anziehen. 6.2.5 Anzeigemodul drehen Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht wer- den. 3 mm A0013905 1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
Elektrischer Anschluss Proline Promag P 200 PROFIBUS PA Spezifikation Feldbuskabel PROFIBUS PA Kabeltyp In Anlehnung an IEC 61158-2 (MBP) wird Kabeltyp A empfohlen. Kabeltyp A besitzt einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störungen und damit höchste Zuverlässigkeit bei der Datenübertragung gewährleistet.
Seite 31
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss Anzahl Feldgeräte Bei Systemen gemäß Fieldbus Intrinsically Safe Concept (FISCO) in Zündschutzarten EEx ia ist die Leitungslänge auf max. 1000 m (3300 ft) begrenzt. Es sind höchstens 32 Teilneh- mer pro Segment im Nicht-Ex-Bereich bzw. max. 10 Teilnehmer im Ex-Bereich (EEx ia IIC) möglich.
Elektrischer Anschluss Proline Promag P 200 PROFIBUS PA 7.1.3 Klemmenbelegung Messumformer Anschlussvariante PROFIBUS PA, Impuls-/Frequenz-/Schaltausgang A0013570 A0018161 Maximale Anzahl an Klemmen Maximale Anzahl an Klemmen bei Bestellmerkmal "Zubehör montiert", Option NA: Überspannungs- schutz Ausgang 1: PROFIBUS PA Ausgang 2 (passiv): Impuls-/Frequenz-/Schaltausgang Erdungsklemme für Kabelschirm...
Seite 33
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss Um beiden Anforderungen gerecht zu werden, lässt das Feldbussystem grundsätzlich drei verschiedene Varianten der Schirmung zu: • Beidseitige Schirmung. • Einseitige Schirmung auf der speisenden Seite mit kapazitivem Abschluss am Feldgerät. • Einseitige Schirmung auf der speisenden Seite.
Elektrischer Anschluss Proline Promag P 200 PROFIBUS PA 7.1.6 Anforderungen an Speisegerät Versorgungsspannung Messumformer Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur Versorgungsspannung gelten für die verfügbaren Ausgänge: Minimale Maximale Bestellmerkmal "Ausgang" Klemmenspannung Klemmenspannung Option G: PROFIBUS PA, Impuls-/Frequenz-/Schalt- ≥...
Seite 35
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss Anschluss über Anschlussklemmen 3 mm 20 mm 10 (0.4) mm (in) A0013836 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Elektrischer Anschluss Proline Promag P 200 PROFIBUS PA Kabel entfernen 3 (0.12) mm (in) A0013835 ‣ Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 37
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss DN 300 DN 350 ≥ ≤ A0016317 7 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche 1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei- tungsflansch verbinden und erden. 2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige Flanschbeschichtung des Messaufnehmers montieren.
Elektrischer Anschluss Proline Promag P 200 PROFIBUS PA – A0016319 Voraussetzung: Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut. 1. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden. 2. Abschirmung der Signalleitungen über einen Kondensator führen. 3. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen (Trenntransformator).
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss PROFIBUS-PA A0019004 10 Anschlussbeispiel für PROFIBUS-PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS DP/PA Kabelschirm T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter Hardwareeinstellungen 7.4.1 Geräteadresse einstellen PROFIBUS PA Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126.
Elektrischer Anschluss Proline Promag P 200 PROFIBUS PA Hardware-Adressierung 1. Schalter 8 in Position "OFF" setzen. 2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen. Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerätes.
Proline Promag P 200 PROFIBUS PA Elektrischer Anschluss 4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein- führung eine nach unten hängende Schlaufe bilden ("Wassersack"). A0013960 5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ...
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung...
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0016502 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente → 50 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA Massefluss Summenzähler Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Summenzähler 1...3).
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten Zu den Menü-Anzeigesymbolen: Abschnitt "Anzeigebereich" → 47 Statusbereich Im Statusbereich der Navigieransicht rechts oben erscheint: • Im Untermenü – Der Direktzugriffscode auf den annavigierten Parameter (z.B. 0022-1) – Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal •...
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA Wizard-Bedienung Symbol Bedeutung Wechselt zum vorherigen Parameter. Bestätigt den Parameterwert und wechselt zum nächsten Parameter. Öffnet die Editieransicht des Parameters. 8.3.3 Editieransicht Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente → 50...
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten Texteditor Symbol Bedeutung Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen • Für die Eingabe von Sonderzeichen Auswahl der Buchstaben von A...Z. ABC _ … Auswahl der Buchstaben von a...z.
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).
Seite 51
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf drücken. Das Kontextmenü öffnet sich. A0016326-DE 2. Gleichzeitig + drücken.
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 0914-2 A0017223 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: •...
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen → 48, zur Erläuterung der Bedienelemente → 50 Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabec- ode definiert.
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA Tastenverriegelung einschalten ‣ Das Gerät befindet sich in der Messwertanzeige. Die Tasten + + gleichzeitig drücken. Auf der Anzeige erscheint die Meldung Tastensperre ein: Die Tastenverriegelung ist eingeschaltet. Versucht der Anwender auf das Bedienmenü zuzugreifen, während die Tastenverrie- gelung aktiviert ist, erscheint die Meldung Tastensperre ein.
PROFIBUS DP Netzwerk PROFIBUS PA Netzwerk Messgerät T-Verteiler Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" 8.4.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal-...
Seite 58
Bedienungsmöglichkeiten Proline Promag P 200 PROFIBUS PA tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren. Der Zugriff erfolgt via: • PROFIBUS PA Protokoll → 16, 57 • Service-Schnittstelle CDI → 57 Typische Funktionen: •...
Proline Promag P 200 PROFIBUS PA Bedienungsmöglichkeiten 8.4.3 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via PROFIBUS PA Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben → 60 Endress+Hauser...
Proline Promag P 200 PROFIBUS PA Systemintegration Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS PA 0x1564 EH3x1564.gsd Das die herstellerspezifische GSD verwendet werden soll, wird im Parameter Ident num- ber selector über die Auswahl der Option Hersteller bestimmt. Bezugsquelle für die herstellerspezifische GSD: www.endress.com...
Systemintegration Proline Promag P 200 PROFIBUS PA Modulen. In der Gerätestammdatei (GSD) sind die einzelnen Module (Ein- und Ausgangs- daten) mit ihren jeweiligen Eigenschaften beschrieben. Die Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Konfiguration der Module ist die Reihenfolge und die Anordnung der Module unbedingt einzuhalten.
Seite 63
Proline Promag P 200 PROFIBUS PA Systemintegration Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Modul TOTAL Einen Summenzählerwert vom Messgerät zum PROFIBUS Master (Klasse 1) übertragen. Über das Modul TOTAL wird ein ausgewählter Summenzählerwert inkl. Status zyklisch an einen PROFIBUS Master (Klasse 1) übertragen.
Seite 64
Systemintegration Proline Promag P 200 PROFIBUS PA Werkseinstellung Funktionsblock Werkseinstellung: Wert SETTOT (Bedeutung) Summenzähler 1, 2 und 3 0 (Aufsummierung) Datenstruktur Ausgangsdaten SETTOT Byte 1 Steuervariable 1 Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754)
Seite 65
Proline Promag P 200 PROFIBUS PA Systemintegration Modul DI (Discrete Input) Diskrete Eingangswerte vom Messgerät zum PROFIBUS Master (Klasse 1) übertragen. Dis- krete Eingangswerte werden vom Messgerät genutzt, um den Zustand von Gerätefunktio- nen an den PROFIBUS Master (Klasse 1) zu senden.
Seite 66
Systemintegration Proline Promag P 200 PROFIBUS PA Zugeordnete Gerätefunktionen Den einzelnen Discrete Output Blöcken ist eine Gerätefunktion fest zugeordnet. CHANNEL Funktionsblock Gerätefunktion Werte: Steuerung (Bedeutung) Messwertunterdrü- DO 1 ckung Imp.-/Freq.-/Schalt- • 0 (Gerätefunktion deaktivieren) DO 2 ausgang • 1 (Gerätefunktion aktivieren)
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" → 28 • Checkliste "Anschlusskontrolle" → 41 10.2 Messgerät einschalten ‣...
Inbetriebnahme Proline Promag P 200 PROFIBUS PA X X X X X X X 20.50 Main menu 0104-1 Language English Operation Setup Language 0104-1 English à Deutsch Español Français Language 0104-1 à English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch...
Inbetriebnahme Proline Promag P 200 PROFIBUS PA 10.5.2 Systemeinheiten einstellen Im Untermenü Systemeinheiten können die Einheiten aller Messwerte eingestellt wer- den. Navigation Menü "Setup" → Systemeinheiten ‣ Systemeinheiten Volumenflusseinheit Volumeneinheit Masseflusseinheit Masseeinheit Dichteeinheit Temperatureinheit Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Dichteeinheit Einheit für Messstoffdichte wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l Auswirkung • lb/ft³ Die gewählte Einheit gilt für: • Ausgang • Simulationswert Prozessgröße Temperatureinheit Einheit für Temperatur wählen.
Inbetriebnahme Proline Promag P 200 PROFIBUS PA 10.5.4 Analog Inputs konfigurieren Navigation Menü "Setup" → Analog inputs ‣ Analog inputs ‣ Analog input 1…2 Channel PV filter time Fail safe type Fail safe value Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe...
Seite 73
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Navigation Menü "Setup" → Anzeige Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE ...
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 l/h • 0 gal/min (us) 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
Seite 75
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • Aus Volumenfluss genunterdrückung wählen. • Volumenfluss • Massefluss Einschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Einschaltpunkt für Schleich- Gleitkommazahl mit Abhängig von Land...
Inbetriebnahme Proline Promag P 200 PROFIBUS PA 10.5.7 Leerrohrüberwachung konfigurieren Der Wizard Leerrohrüberwachung führt den Anwender systematisch durch alle Parame- ter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung Verlauf des Wizards Leerrohrüberw. Neuer Abgleich...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Impulsausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Impulsausgang Betriebsart Impuls Zuord. Impuls Volumenfluss Massefluss Feste Dichte Impulswertigkeit Impulsbreite Fehlerverhalten Invert. Signal Ende Wizard A0018551-DE 23 Wizard "Impuls-/Frequenz-/Schaltausgang" im Menü "Setup": Parameter "Betriebsart"Option "Impuls"...
Seite 80
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Impulsbreite In Parameter Betriebsart ist Zeitdauer des Ausgangsimpul- 5…2 000 ms 100 ms die Option Impuls und in Para- ses festlegen. meter Zuordnung Impulsaus- gang (→ 79) ist eine der folgenden Optionen ausge- wählt:...
Seite 81
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Frequenzausgang konfigurieren Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Frequenzausgang Betriebsart Frequenz Zuord. Frequenz Volumenfluss Massefluss Feste Dichte Anfangsfrequenz Endfrequenz Wert Anfangfreq. Wert Endfreq. Fehlerverhalten Aktueller Definierter 0 Hz...
Seite 82
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Anfangsfrequenz In Parameter Betriebsart ist Anfangsfrequenz eingeben. 0…1 000 Hz 0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→ 81) ist eine der folgenden Optionen ausgewählt:...
Seite 83
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Schaltausgang Betriebsart Schalter Funkt. Schaltausg Diagnose- verh. Zuord. Diag.verh Alarm o. Warnung Alarm Warnung Invert. Signal Ende Wizard A0018575-DE ...
Seite 84
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Betriebsart Schalter Funkt. Schaltausg Richtungs- Grenzwert Status überw. Zuord. Zuord. Zuordnung Grenzwert Ri.überw. Status Schleich- Volumen- Masse- Summenz. Volumen- Masse- Leerrohr- menge fluss fluss 1/2/3 fluss fluss überw. Einschaltpunkt Ausschalt- punkt Einschalt- verzögerung Ausschalt- verzögerung...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Überwachung Durch- In Parameter Funktion Schalt- Prozessgröße für Überwachung • Volumenfluss Volumenfluss flussrichtung ausgang ist die Option Über- ihrer Durchflussrichtung wäh- • Massefluss wachung Durchflussrichtung len. ausgewählt.
Seite 86
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Volumenfluss Volumenfluss ler wählen. • Massefluss Einheit Summenzähler In Parameter Zuordnung Pro- Einheit für Prozessgröße vom Einheiten-Auswahl- Abhängig vom Land: zessgröße ist eine der folgen-...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige 1. Anzeigewert 1.
Seite 88
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit – Zeigt, wie lange das Gerät bis Tage (d), Stunden – zum jetzigen Zeitpunkt in (h), Minuten (m) und Betrieb ist. Sekunden (s) Letzte Datensicherung...
Seite 92
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße Wert Prozessgröße Simulation Stromausgang 1…2 Wert Stromausgang 1…2 Simulation Frequenzausgang Wert Frequenzausgang Simulation Impulsausgang Wert Impulsausgang Simulation Schaltausgang Schaltzustand Simulation Gerätealarm Kategorie Diagnoseereignis Simulation Diagnoseereignis Parameterübersicht mit Kurzbeschreibung...
Proline Promag P 200 PROFIBUS PA Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Frequenzausgang In Parameter Simulation Fre- Frequenzwert für Simulation 0,0…1 250,0 Hz 0,0 Hz quenzausgang ist die Option eingeben. An ausgewählt. Simulation Impulsausgang In Parameter Betriebsart ist Simulation des Impulsaus- •...
Inbetriebnahme Proline Promag P 200 PROFIBUS PA Freigabecode definieren via Vor-Ort-Anzeige 1. Zum Parameter Freigabecode eingeben navigieren. 2. Max. 4-stelligen Zahlencode als Freigabecode festlegen. 3. Freigabecode durch wiederholte Eingabe bestätigen. Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol.
Seite 95
Proline Promag P 200 PROFIBUS PA Inbetriebnahme XXXXXXXXXXXXX 3 mm A0025794 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken. Anzeigemodul steckt am Rand des Elektronikraums.
Seite 96
Inbetriebnahme Proline Promag P 200 PROFIBUS PA 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert. Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt .
Proline Promag P 200 PROFIBUS PA Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter "Zugriffsrechte Anzeige" angezeigt werden →...
Betrieb Proline Promag P 200 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Volumenfluss Zeigt aktuell gemessenen Volumenfluss an. Gleitkommazahl mit Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Volumenfluss- einheit Massefluss Zeigt aktuell berechneten Massefluss an. Gleitkommazahl mit Vorzeichen Abhängigkeit...
Proline Promag P 200 PROFIBUS PA Betrieb 11.5 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung: • Grundeinstellungen mithilfe des Menü Setup • Erweiterte Einstellungen mithilfe des Untermenü Erweitertes Setup 11.6 Summenzähler-Reset durchführen Im Untermenü Betrieb erfolgt das Zurücksetzen der Summenzähler: Steuerung Summenzähler...
Betrieb Proline Promag P 200 PROFIBUS PA 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicher erscheint. Dieses enthält alle Parameter für die Messwerthistorie. Die Messwerthistorie ist auch über das Anlagen-Asset-Management-Tool FieldCare verfügbar →...
Seite 101
Proline Promag P 200 PROFIBUS PA Betrieb ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung 1…4. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Volumenfluss •...
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 103
Proline Promag P 200 PROFIBUS PA Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Kein Schreibzugriff auf Parameter Hardware-Schreibschutz aktiviert Verriegelungsschalter auf Hauptel- möglich ektronikmodul in Position OFF bringen . Kein Schreibzugriff auf Parameter Aktuelle Anwenderrolle hat einge- 1. Anwenderrolle prüfen → 55.
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Proline Promag P 200 PROFIBUS PA Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. A0013961 • Bei Vor-Ort-Anzeige mit Touch-Control: Die Hintergrundbeleuchtung wechselt auf rot.
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA Der Anwender befindet sich innerhalb des Menüs Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren. Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Proline Promag P 200 PROFIBUS PA Diagnose und Störungsbehebung Mnemonic Octet Maintenance required Maintenance alarm Maintenance demanded Function check Invalid process conditions 12.4.2 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü...
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0021271-DE 29 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Proline Promag P 200 PROFIBUS PA Diagnose und Störungsbehebung 12.8 Ereignis-Logbuch 12.8.1 Ereignishistorie / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE 31 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige → 106 •...
Proline Promag P 200 PROFIBUS PA Diagnose und Störungsbehebung Navigation Menü "Setup" → Erweitertes Setup → Administration → Gerät zurücksetzen ‣ Administration ‣ Freigabecode definieren Freigabecode definieren Freigabecode bestätigen Gerät zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil...
Seite 128
Diagnose und Störungsbehebung Proline Promag P 200 PROFIBUS PA Firmwareversion Gerätename Bestellcode Erweiterter Bestellcode 1 Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 ENP-Version Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle anzeigen. Max. 32 Zeichen wie Buchsta- Promag 200 PA ben, Zahlen oder Sonderzei- chen (z.B.
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download • Folgende Details angeben: – Textsuche: Herstellerinformation –...
Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) → 153 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
• Lässt sich über Parameter Seriennummer im Untermenü Geräteinformation aus- lesen . 14.3 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen an. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. 14.4 Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden.
Proline Promag P 200 PROFIBUS PA Reparatur 14.5.2 Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣ Sicherstellen, dass das Messgerät und alle Hohlräume frei von gesundheits- oder umweltgefährdenden Messstoffresten sind, z.B. in Ritzen eingedrungene oder durch Kunststoff diffundierte Stoffe.
Proline Promag P 200 PROFIBUS PA Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
Technische Daten Proline Promag P 200 PROFIBUS PA Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 20 μS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Proline Promag P 200 PROFIBUS PA Technische Daten PROFIBUS PA Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Zusätzlich bei Geräteausführung mit Vor-Ort-Anzeige SD03: Rote Farbbeleuch- tung signalisiert Gerätefehler.
Proline Promag P 200 PROFIBUS PA Technische Daten Elektrischer Anschluss → 34 Potentialausgleich → 36 Klemmen • Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraft- klemmen für Aderquerschnitte 0,5…2,5 mm (20…14 AWG) • Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquerschnitte 0,2…2,5 mm...
Technische Daten Proline Promag P 200 PROFIBUS PA Maximale Messabweichung Fehlergrenzen unter Referenzbedingungen v.M. = vom Messwert Volumenfluss ±0,5 % v.M. ± 2 mm/s (0,08 in/s) Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss. 0.5 % 10 [m/s]...
Proline Promag P 200 PROFIBUS PA Technische Daten Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten. Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits- hinweise" (XA) zum Gerät Lagerungstemperatur Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumfor- mer und Messaufnehmer.
Technische Daten Proline Promag P 200 PROFIBUS PA [°F] [°C] PTFE 40 60 80 100 120 140 160 [°C] [°F] A0017724 Umgebungstemperatur Messstofftemperatur Schraffierte Fläche: Raue Umgebung nur bis +130 °C (+266 °F) Graue Fläche: Der Umgebungs- und Messstofftemperaturbereich von –10…–40 °C (–14…–40 °F) gilt nur für rostfreie Flansche...
Proline Promag P 200 PROFIBUS PA Technische Daten Messrohrauskleidung: PTFE Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F) ½ 0 (0)
Seite 146
Technische Daten Proline Promag P 200 PROFIBUS PA Gewicht in SI-Einheiten Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] ½ PN 40 Class 150 PN 40 Class 150 1 ¼ PN 40 Class 150 –...
Seite 147
Proline Promag P 200 PROFIBUS PA Technische Daten Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 212 AS 408 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 16 Class 150 – – 3,98 4,09 – PN 16 –...
Seite 148
Technische Daten Proline Promag P 200 PROFIBUS PA Gehäuse Messaufnehmer Beschichtetes Aluminium AlSi10Mg Messrohre Rostfreier Stahl, 1.4301/304/1.4306/304L; bei Flanschwerkstoff aus Kohlenstoffstahl mit Al/Zn-Schutzbeschichtung Messrohrauskleidung • PFA • PTFE Prozessanschlüsse EN 1092-1 (DIN 2501) Rostfreier Stahl, 1.4571 (F316L); Kohlenstoffstahl, FE410WB/S235JRG2; Alloy C22, 2.4602 (UNS N06022) (mit Al/Zn-Schutzlackierung)
Proline Promag P 200 PROFIBUS PA Technische Daten (Alle Angaben beziehen sich auf messstoffberührende Teile) Messrohrauskleidung mit PFA: ≤ 0,4 µm (15,7 µin) (Alle Angaben beziehen sich auf messstoffberührende Teile) 16.11 Bedienbarkeit Vor-Ort-Bedienung Via Anzeigemodul Bestellmerkmal "Anzeige; Bedienung", Option C "SD02"...
Technische Daten Proline Promag P 200 PROFIBUS PA Via abgesetztem Anzeige- und Bedienmodul FHX50 A0013137 35 Bedienmöglichkeiten über FHX50 Gehäuse des abgesetzten Anzeige- und Bedienmoduls FHX50 Anzeige- und Bedienmodul SD02, Drucktasten: Deckel muss zur Bedienung geöffnet werden Anzeige- und Bedienmodul SD03, optische Tasten: Bedienung durch das Deckelglas möglich...
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
• Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...
Seite 154
Technische Daten Proline Promag P 200 PROFIBUS PA Inhalt Dokumentationscode cCSAus IS (Ex i) XA01019D NEPSI Ex d XA01179D NEPSI Ex i XA01178D NEPSI Ex nA, Ex ic XA01180D INMETRO Ex d XA01309D INMETRO Ex i XA01310D INMETRO Ex nA...
Proline Promag P 200 PROFIBUS PA Stichwortverzeichnis Stichwortverzeichnis Anforderungen an Personal ..... 9 C-Tick Zeichen ......151 Anpassungsstücke .
Seite 156
Stichwortverzeichnis Proline Promag P 200 PROFIBUS PA Gerät zurücksetzen ..... . . 126 Freigabecode definieren ..... . 94 Gerätekonfiguration verwalten .
Seite 157
Proline Promag P 200 PROFIBUS PA Stichwortverzeichnis Schließen ....... 50 Messwerte ablesen .
Seite 158
Stichwortverzeichnis Proline Promag P 200 PROFIBUS PA Prozessanschlüsse ......148 Für Statussignal ......45 Prozessbedingungen Für Untermenü...
Seite 159
Proline Promag P 200 PROFIBUS PA Stichwortverzeichnis Verpackungsentsorgung ..... . 18 Verriegelungsschalter ......94 Versionsdaten zum Gerät .
