Prosonic S FMU90 HART
Endress+Hauser
6
Elektrischer Anschluss
6.1
Anschlussbedingungen
6.1.1
Kabelspezifikation
• Leiterquerschnitt: 0,2 ... 2,5 mm
• Querschnitt der Adernhülse: 0,25 ... 2,5 mm
• Min. Abisolierlänge: 10 mm (0,39 in)
6.2
Gerät anschließen
6.2.1
Klemmenraum Feldgehäuse Polycarbonat
Gültig für:
Bestellmerkmal 030 (Gehäuse, Werkstoff)
Option 1 (Feldmontage PC, IP66 NEMA4x)

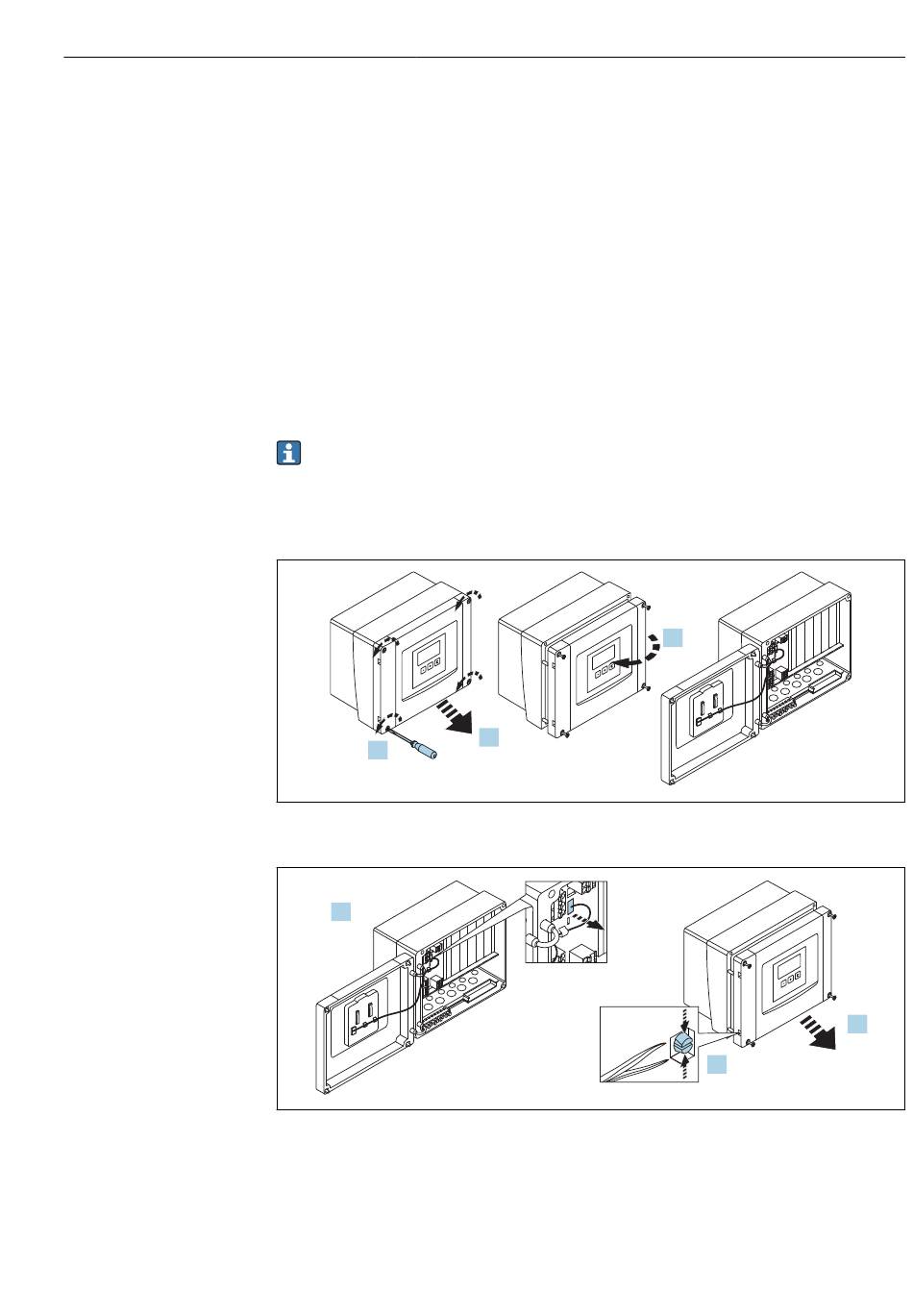

Zugang zum Klemmenraum
1.
16
Zugang zum Klemmenraum im Feldgehäuse Polycarbonat
1.
17
Zur einfacheren Verdrahtung: Deckel vom Feldgehäuse trennen
2
(26 ... 14 AWG)
2
(24 ... 14 AWG)
2.
Elektrischer Anschluss
3.
2.
A0034895
3.
A0034896
21
