Endress+Hauser Solimotion FTR20 Betriebsanleitung Seite 33

Solimotion FTR20
Taste oder
Verstärkung zu vergrößern oder zu verkleinern
→ Anzeige des geänderten Detektionsbereichs, Beispiel:
Kodierschalter auf Ausgangsposition 0 stellen
→ Anzeige der aktuellen Signalstärke
• I st die Differenz zwischen maximaler und minimaler Signalstärke im Prozess groß
(Schwankungen im Schüttstrom), sollte ein größerer Detektionsbereich gewählt werden.
• I st die Differenz zwischen maximaler und minimaler Signalstärke im Prozess klein (kaum
Schwankungen im Schüttstrom), sollte ein kleinerer Detektionsbereich gewählt werden.
• Den Detektionsbereich und die Verstärkung solange anpassen, bis die Anzeige der
Signalstärke den oberen und unteren Schaltpunkt (→ 39)
(Schaltausgang) oder das gewünschte Ausgangssignal (Ausgangsstrom) ausgegeben wird.
8�3�3�2 Verstärkung (Funktion B)
Mit der Verstärkung lässt sich der eingestellte Detektionsbereich (Funktion C) innerhalb des
maximal möglichen Bereichs verschieben.

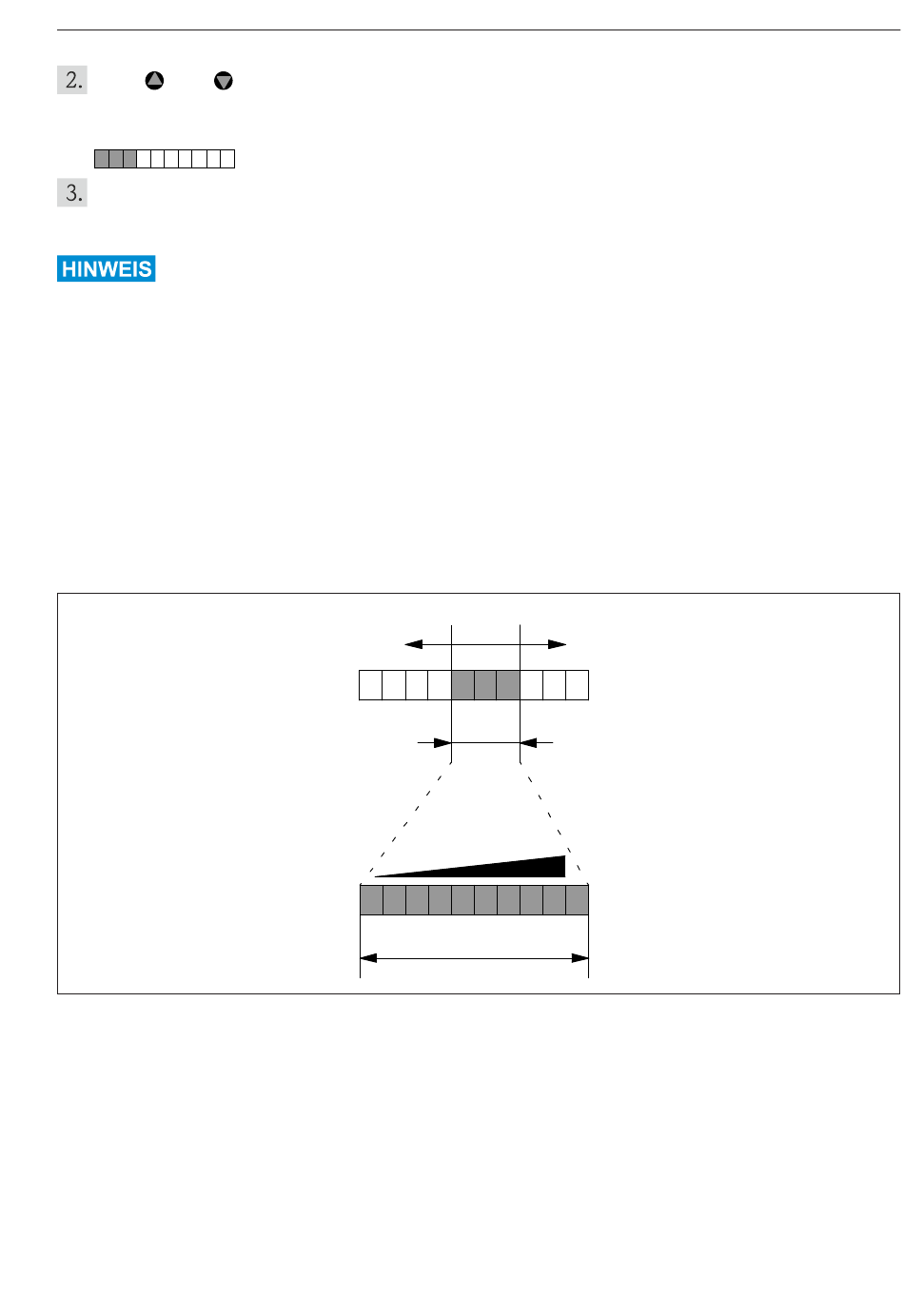

18 Einstellung Verstärkung
A Eingestellter Detektionsbereich (Funktion C), hier beispielhaft 3 LED' s
B Verstärkung, hier beispielhaft 7 LED' s
C LED-Signalstärkeanzeige
Endress+Hauser
am Gerät drücken, um den Detektionsbereich in Abhängigkeit der
(Detektionsbereich um 1 LED verringert)
-
sicher über-/unterschreitet
A
+
B
C
Inbetriebnahme
