Bedienungsmöglichkeiten
7 Bedienungsmöglichkeiten
7�1 Übersicht
Der Solimotion FTR20 wird mit Hilfe eines Funktionsauswahlschalters (Kodierschalter)
und zweier Bedientasten parametriert (Abgleich auf die für eine eindeutige
Materialflusserkennung notwendige Empfindlichkeit). Die Parametrierung wird intern
gespeichert und bleibt auch nach Wegnahme der Versorgungsspannung erhalten.
Im Betrieb ist keine weitere Bedienung notwendig.
6
5
4

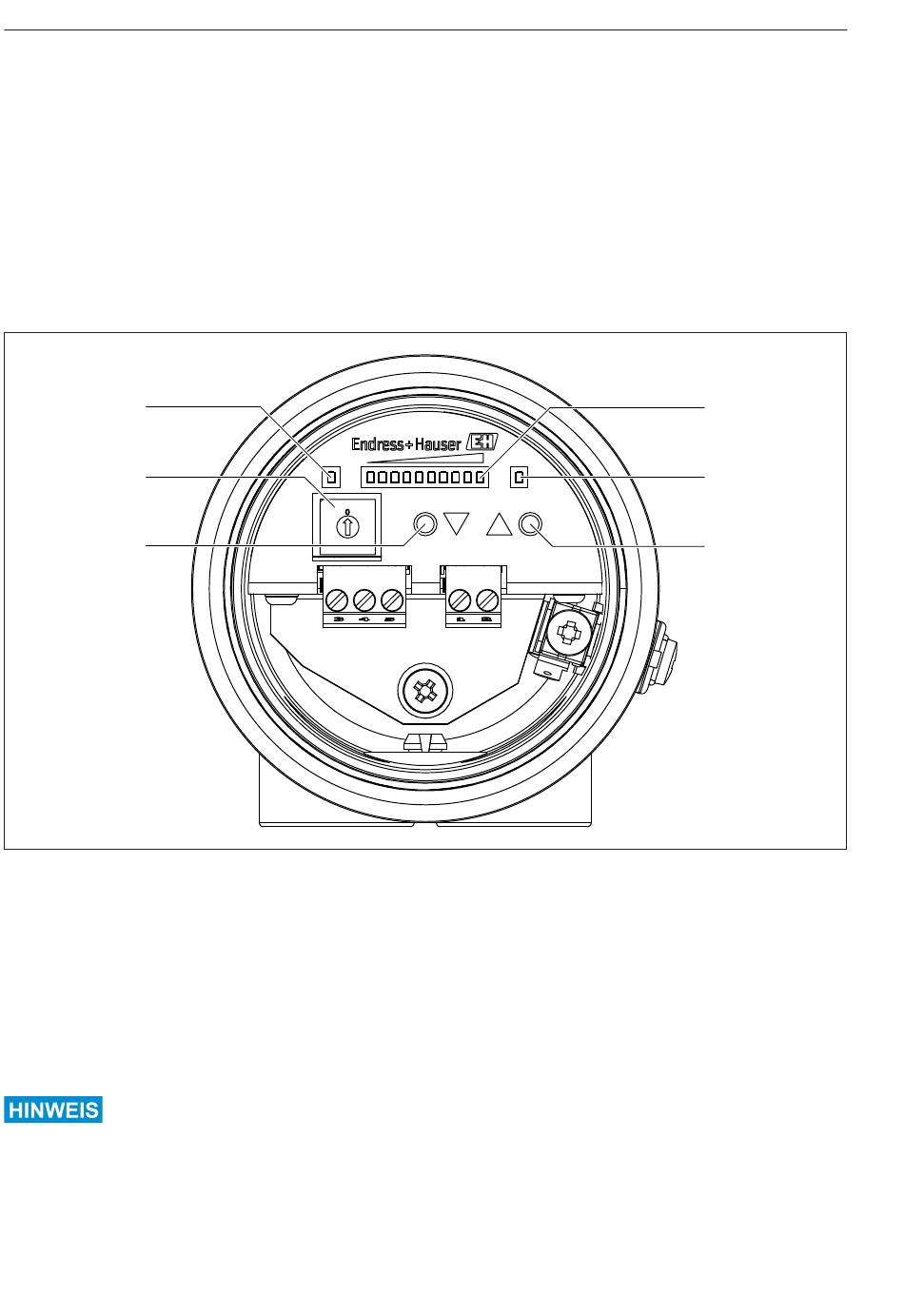

13 Anzeige- und Bedienelemente
1 Anzeige
- Signalstärke im Normalbetrieb
- Funktionsnummer und Funktionswert im Parametrierbetrieb
2 LED (gelb) Schaltausgang, nur Relais und Solid-State-Relais
3 Bedientaste Erhöhung oder Umschalten
4 Bedientaste Verringerung oder Umschalten
5 Schalter Funktionsauswahl
6 LED (grün) Betriebsbereitschaft
• D as Gerät befindet sich nur in Kodierschalterstellung "0" im Betriebsmodus. Alle anderen
Positionen dienen der Parametrierung. Hierbei arbeitet der Schüttgut-Bewegungsmelder im
Hintergrund weiter, geänderte Einstellungen werden direkt berücksichtigt.
• Bitte vergessen Sie nicht, nach Abschluss der Einstellungen den Kodierschalter wieder auf
die Ausgangsstellung "0" (= Betrieb) zu stellen.
