Elektrischer Anschluss
6�3�4 Anschluss Stromversorgung
A
1 2

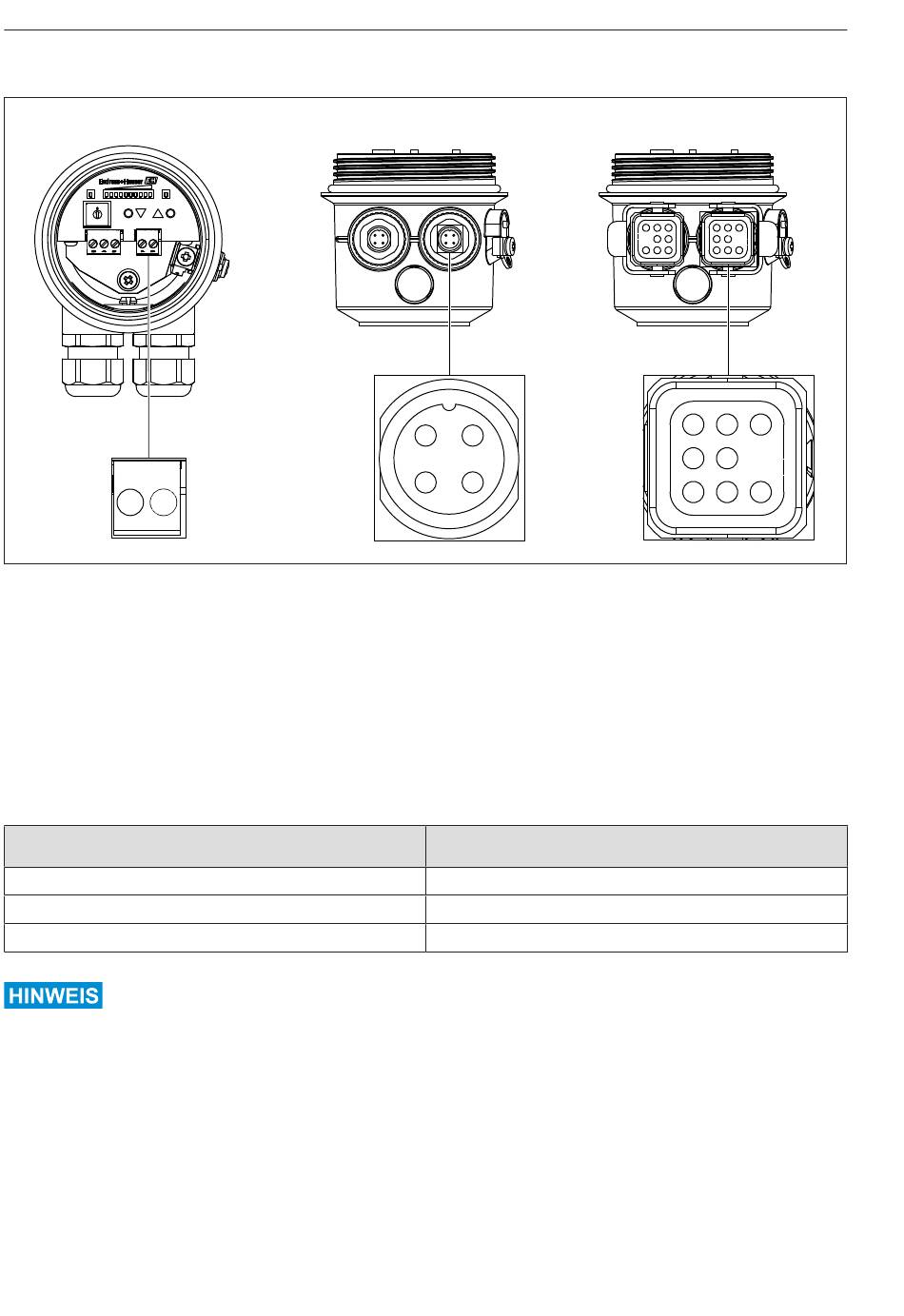

10 Anschluss Stromversorgung (Steckverbinder 1)
A Klemmenbelegung Versorgungsspannung
B Pinbelegung Versorgungsspannung Steckverbinder 1 (Binder)
C Pinbelegung Versorgungsspannung Steckverbinder 1 (Harting)
Je nach gewählter Geräteversion kann eine Stromversorgung mit folgenden Werten an den
FTR20 angeschlossen werden:
•  85 ... 253 V, 50/60 Hz
•  20 ... 60 V oder  20 ... 30 V, 50/60 Hz
Elektrischer Anschluss
Anschlussklemme
M12-Steckverbinder (Binder Serie 713/763)
Harting Steckverbinder Typ HAN8D
• Die Polarität der Versorgungsspannung ist beliebig.
• Der elektrische Anschluss über Steckverbinder ist nur für die Versorgungsspannung
 20 ... 60 V oder  20 ... 30 V, 50/60 Hz (Bestelloption "E") verfügbar.
22
B
2 1
Versorgungsspannung
Klemme 1 − 2
Steckverbinder 1, Kontakt 1 − 2
Steckverbinder 1, Kontakt 1 − 2
Solimotion FTR20
C
1
2
