Installieren des Geräts
2.7.1 Anschließen der AC/DC-Hochspannungsversorgung
1.
2.
3.
4.
5.
28
Verbinden Sie den Klemmenblock für die Spannungsversorgung mit dem Gerät.
1 2 3
PEKlemme für Überspannungsschutz
1
Klemme für Minuspol/Neutralleiter (-/N)
2
Klemme für Pluspol/Phase (+/L)
3
Geschirmtes Erdungskabel
4
Reihenklemme für Stromversorgung
5

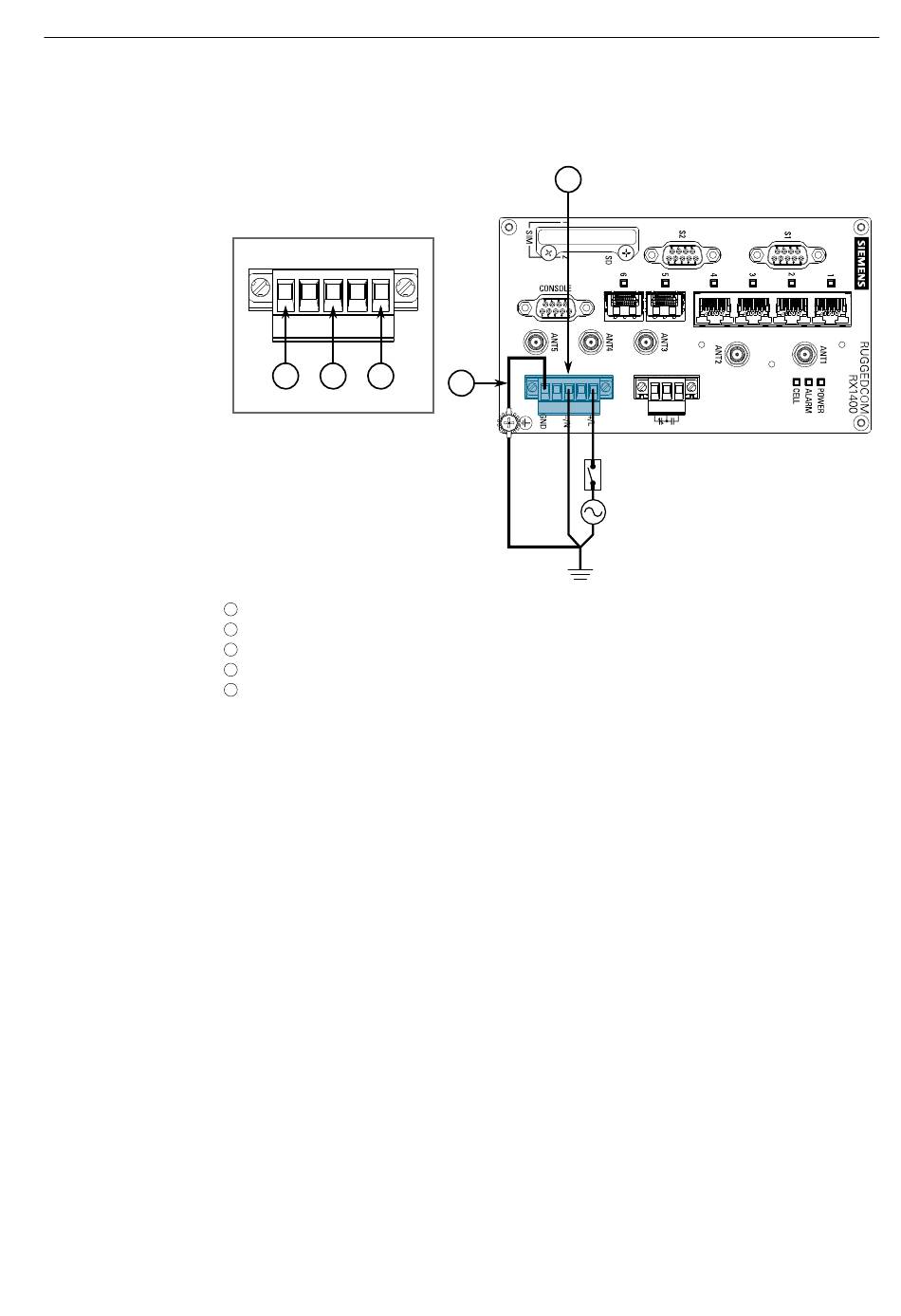

Abbildung 2.11 Klemmenblockverdrahtung
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen
angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit
dem Gehäusemasseanschluss. Die Erdungsklemme für Überspannung dient
als Erdungsleiter für alle im Gerät befindlichen Schutzschaltungen gegen
Überspannung und transiente Spannungen.
Verbinden Sie die Erdungsklemme an der Stromquelle mit der
Gehäusemasseklemme am Gerät.
5
4
RUGGEDCOM RX1400
Montagehandbuch, 06/2021, C79000-G8900-1103-18
