RID16
6.1.1 Listener Mode
Der Feldanzeiger wirkt als reiner Listener, d.h. er erscheint im Bus nicht als aktiver Teilnehmer
mit einer eigenen Adresse und es erhöht auch nicht den „Traffic" im Bus.
Der Feldanzeiger analysiert die auf dem Bus aktiven Geräte und diese können den bis zu 8 Kanä-
len bei DTM-Bedienung bzw. zwei Kanälen bei DIP-Schalter-Bedienung über ihre Adresse zuge-
ordnet werden.
Eine Bedienung über das PROFIBUS Protokoll ist durch die reine Listener Funktion des
Anzeigers nicht möglich!
6.2

Anzeige- und Bedienelemente

6.2.1 Anzeige

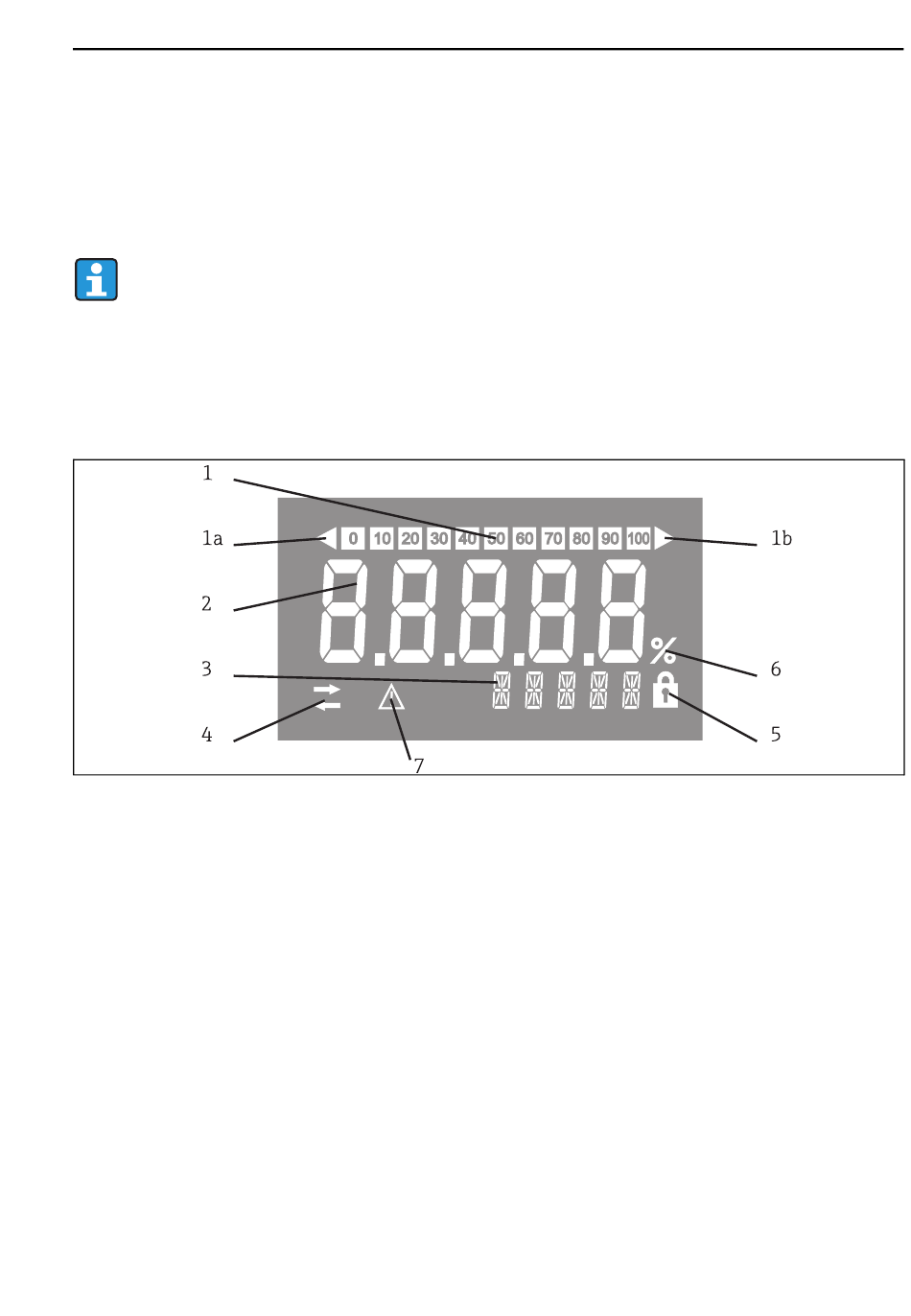

Abb. 11: LC Display des Feldanzeigers
Pos. 1: Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b)
Pos. 2: Messwertanzeige, Statusanzeige "Schlechter Messwertstatus"
Pos. 3: 14-Segmentanzeige für Einheiten und Messages
Pos. 4: Symbol ' K ommunikation'
Pos. 5: Symbol ' P arameter kann nicht verändert werden'
Pos. 6: Einheit ' % '
Pos. 7: Symbol ' U nsicherer Messwertstatus'
Die hinterleuchtete LCD-Anzeige enthält einen Bargraph (0-100) und Pfeile zur Darstellung
von Messwerten ober- oder unterhalb des Messbereichs. Analoge Prozesswerte, digitale Status
und Fehlercodes werden im 7-Segmentbereich angezeigt. Hier können bis zu 8 Werte mit einer
Umschaltzeit von 2 bis 20 Sekunden angezeigt werden. Freitext kann im 14-Segmentbereich
angezeigt werden (Text ist auf 16 Zeichen beschränkt und wird bei Bedarf als Lauftext ange-
zeigt).
Der Anzeiger stellt auch die Qualität des Messwertes dar. Ist der Status des angezeigten Wertes
"gut" (Quality Code größer oder gleich 0x80), wird kein Symbol angezeigt und der Anzeiger
befindet sich im normalen Betriebszustand. Ist der Status des angezeigten Wertes "unsicher"
Endress+Hauser
Bedienung des Feldanzeigers
A0011309
19
