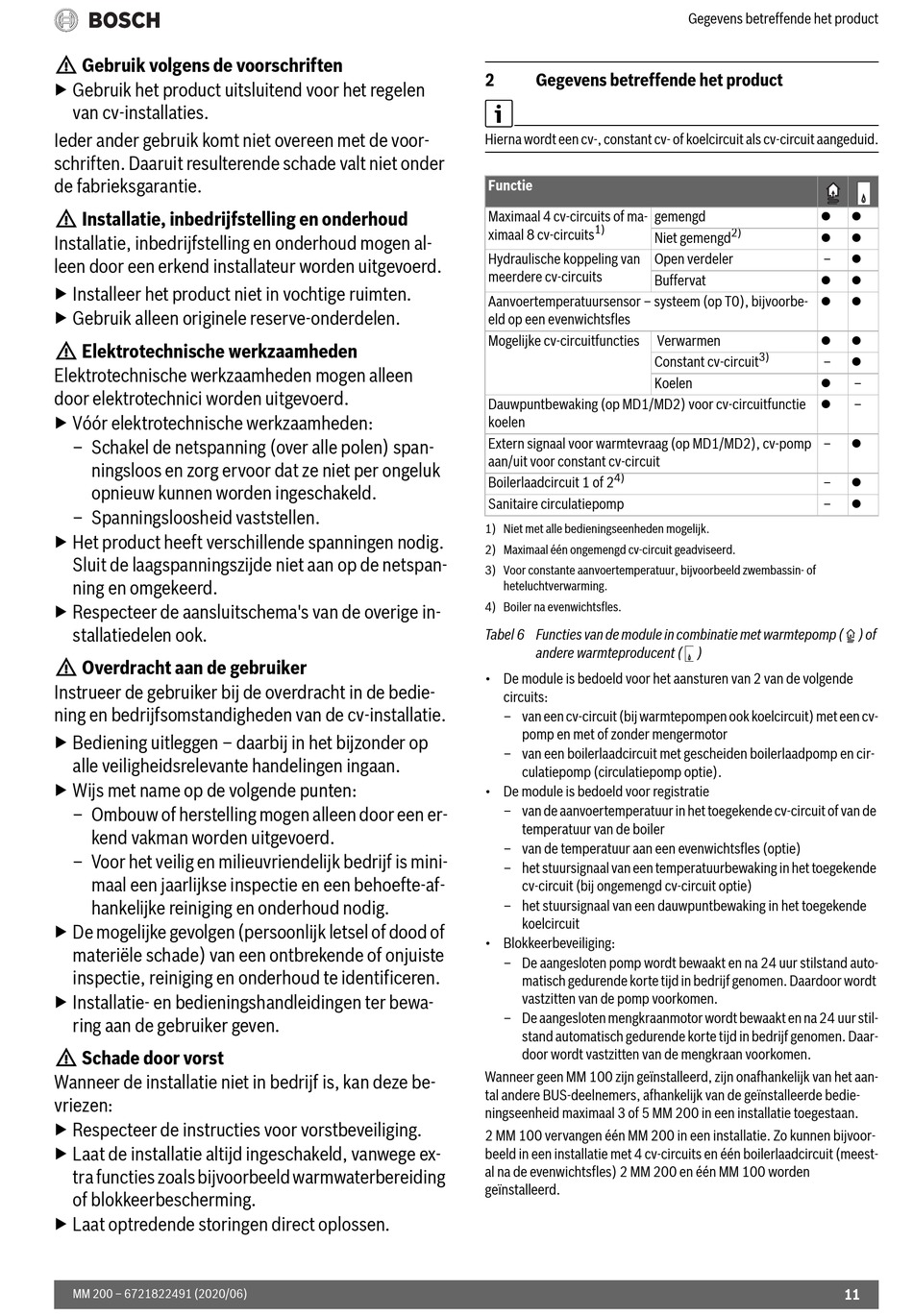

H Gebruik volgens de voorschriften
▶ Gebruik het product uitsluitend voor het regelen
van cv-installaties.
Ieder ander gebruik komt niet overeen met de voor-
schriften. Daaruit resulterende schade valt niet onder
de fabrieksgarantie.
H Installatie, inbedrijfstelling en onderhoud
Installatie, inbedrijfstelling en onderhoud mogen al-
leen door een erkend installateur worden uitgevoerd.
▶ Installeer het product niet in vochtige ruimten.
▶ Gebruik alleen originele reserve-onderdelen.
H Elektrotechnische werkzaamheden
Elektrotechnische werkzaamheden mogen alleen
door elektrotechnici worden uitgevoerd.
▶ Vóór elektrotechnische werkzaamheden:
– Schakel de netspanning (over alle polen) span-
ningsloos en zorg ervoor dat ze niet per ongeluk
opnieuw kunnen worden ingeschakeld.
– Spanningsloosheid vaststellen.
▶ Het product heeft verschillende spanningen nodig.
Sluit de laagspanningszijde niet aan op de netspan-
ning en omgekeerd.
▶ Respecteer de aansluitschema's van de overige in-
stallatiedelen ook.
H Overdracht aan de gebruiker
Instrueer de gebruiker bij de overdracht in de bedie-
ning en bedrijfsomstandigheden van de cv-installatie.
▶ Bediening uitleggen – daarbij in het bijzonder op
alle veiligheidsrelevante handelingen ingaan.
▶ Wijs met name op de volgende punten:
– Ombouw of herstelling mogen alleen door een er-
kend vakman worden uitgevoerd.
– Voor het veilig en milieuvriendelijk bedrijf is mini-
maal een jaarlijkse inspectie en een behoefte-af-
hankelijke reiniging en onderhoud nodig.
▶ De mogelijke gevolgen (persoonlijk letsel of dood of
materiële schade) van een ontbrekende of onjuiste
inspectie, reiniging en onderhoud te identificeren.
▶ Installatie- en bedieningshandleidingen ter bewa-
ring aan de gebruiker geven.
H Schade door vorst
Wanneer de installatie niet in bedrijf is, kan deze be-
vriezen:
▶ Respecteer de instructies voor vorstbeveiliging.
▶ Laat de installatie altijd ingeschakeld, vanwege ex-
tra functies zoals bijvoorbeeld warmwaterbereiding
of blokkeerbescherming.
▶ Laat optredende storingen direct oplossen.
MM 200 – 6721822491 (2020/06)
2

Gegevens betreffende het product

Hierna wordt een cv-, constant cv- of koelcircuit als cv-circuit aangeduid.
Functie
Maximaal 4 cv-circuits of ma- gemengd
1)
ximaal 8 cv-circuits
Niet gemengd
Hydraulische koppeling van Open verdeler
meerdere cv-circuits
Buffervat
Aanvoertemperatuursensor – systeem (op T0), bijvoorbe-
eld op een evenwichtsfles
Mogelijke cv-circuitfuncties Verwarmen
Constant cv-circuit
Koelen
Dauwpuntbewaking (op MD1/MD2) voor cv-circuitfunctie
koelen
Extern signaal voor warmtevraag (op MD1/MD2), cv-pomp
aan/uit voor constant cv-circuit
4)
Boilerlaadcircuit 1 of 2
Sanitaire circulatiepomp
1) Niet met alle bedieningseenheden mogelijk.
2) Maximaal één ongemengd cv-circuit geadviseerd.
3) Voor constante aanvoertemperatuur, bijvoorbeeld zwembassin- of
heteluchtverwarming.
4) Boiler na evenwichtsfles.
Tabel 6 Functies van de module in combinatie met warmtepomp ( ) of
andere warmteproducent ( )
• De module is bedoeld voor het aansturen van 2 van de volgende
circuits:
– van een cv-circuit (bij warmtepompen ook koelcircuit) met een cv-
pomp en met of zonder mengermotor
– van een boilerlaadcircuit met gescheiden boilerlaadpomp en cir-
culatiepomp (circulatiepomp optie).
• De module is bedoeld voor registratie
– van de aanvoertemperatuur in het toegekende cv-circuit of van de
temperatuur van de boiler
– van de temperatuur aan een evenwichtsfles (optie)
– het stuursignaal van een temperatuurbewaking in het toegekende
cv-circuit (bij ongemengd cv-circuit optie)
– het stuursignaal van een dauwpuntbewaking in het toegekende
koelcircuit
• Blokkeerbeveiliging:
– De aangesloten pomp wordt bewaakt en na 24 uur stilstand auto-
matisch gedurende korte tijd in bedrijf genomen. Daardoor wordt
vastzitten van de pomp voorkomen.
– De aangesloten mengkraanmotor wordt bewaakt en na 24 uur stil-
stand automatisch gedurende korte tijd in bedrijf genomen. Daar-
door wordt vastzitten van de mengkraan voorkomen.
Wanneer geen MM 100 zijn geïnstalleerd, zijn onafhankelijk van het aan-
tal andere BUS-deelnemers, afhankelijk van de geïnstalleerde bedie-
ningseenheid maximaal 3 of 5 MM 200 in een installatie toegestaan.
2 MM 100 vervangen één MM 200 in een installatie. Zo kunnen bijvoor-
beeld in een installatie met 4 cv-circuits en één boilerlaadcircuit (meest-
al na de evenwichtsfles) 2 MM 200 en één MM 100 worden
geïnstalleerd.
Gegevens betreffende het product
 
2)
 

–
 
 
 
3)

–

–

–

–

–

–
