- Seite 1 Kurzanleitung GD-CI-AP2605B GD-CI-BT2505B grundig-security.com...
- Seite 2 Marke der Grundig Multimedia AG und urheberrechtlich geschützt. Andere Marken in dieser Anleitung sind eingetragene Marken der jeweiligen Inhaber. Abetechs GmbH ist Hersteller von Grundig Security Produkten unter exklusiver Lizenz der Grundig Multimedia AG. Haftungsausschluss Abetechs GmbH hat die Anleitung mit großer Sorgfalt erstellt und veranlasst alle notwendigen Schritte, um die Vollständigkeit und...
- Seite 3 Unternehmen auf die Möglichkeit solcher Schäden hingewiesen wurde. Urheberrecht Das Urheberrecht an diesem Dokument ist vorbehalten. Dieses Dokument darf ohne ausdrückliche Genehmigung weder ganz noch teilweise vervielfältigt, verbreitet oder verändert werden. OPEN SOURCE LIZENZINFORMATIONEN Die mit Grundig-Produkten gelieferten Softwarekomponenten können urheberrechtlich geschützte Software enthalten, unter verschiedenen...
- Seite 4 Vorsichtshinweise sowie die Sicherheits- und Installationsanweisungen beachten. Das Aussehen der Produkte, Funktionen und der Firmware- oder Software-Aktualisierung kann von diesem Handbuch abweichen. GRUNDIG behält sich das Recht vor, erforderliche Änderungen ohne vorherige Ankündigung vorzunehmen. 2. Sicherheitshinweise Stellen Sie sicher, dass Sie nur das Netzteil verwenden, das im Datenblatt des Produkts angegeben ist.
- Seite 5 Batterietyp, der vom Hersteller empfohlen wird. Unsachgemäßer Gebrauch oder Austausch der Batterie kann zur Explosion führen. Verwenden Sie kein Zubehör, das nicht von GRUNDIG empfohlen wird. Modifizieren Sie das Produkt in keiner Weise. Wenn am Produkt Brandgeruch wahrgenommen wird oder Rauch aus dem Gerät austritt, schalten Sie das Produkt sofort aus und trennen Sie...
- Seite 6 nicht in der Nähe von Strahlungsquellen. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Geräten, die Wärme erzeugen. Wenn das Produkt nicht in eine IP Schutzklasse eingestuft wird, installieren Sie das Produkt nicht bei sehr kalten oder heißen Temperaturen (siehe die im Datenblatt des Produkts angegebene Arbeitstemperatur), in staubiger, schmutziger oder feuchter Umgebung, da während der Installation Staub oder Feuchtigkeit eindringen kann.
- Seite 7 5. Spezielle Installationsanleitung für IP-Kameras Stellen Sie sicher, dass die neueste Firmware auf der Kamera installiert ist. Sie können die neueste Firmware von der Website www.grundig- security.com oder unter techsupport@grundig-security.com beziehen. Stellen Sie sicher, dass ein von den Werkeinstellungen abweichendes,...
-
Seite 8: Inhaltsverzeichnis
3 Einstellen der Netzwerkkamera über LAN ........16 3.1 Verkabelung ..............16 3.2 Aktivieren der Kamera ..........17 Aktivierung über Webbrowser......17 Aktivierung über Grundig IP-Finder Tool ..... 19 3.3 Ändern der IP-Adresse ..........21 4 Zugriff über Webbrowser ............23 4.1 Initialisieren der Speicherkarte ........25... -
Seite 9: Produktbeschreibung

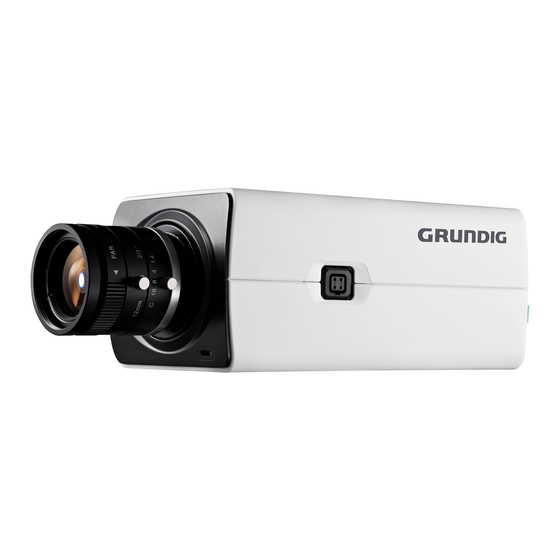

1 Produktbeschreibung Übersicht... - Seite 10 Abbildung 1-1 Kamera Übersicht Tabelle 1-1 Kamera Beschreibung Description Objektivfassung Sensor 1/4” Stativaufnehmer Auto-Iris Anschluss RJ45 Netzwerkanschluss (PoE) Stromanschluß 12VDC Reset Taste...
- Seite 11 Description SD-Karteneinschub BNC-Ausgang Erdungsklemme Anschlussterminal für Alarm und RS485 Audioausgang Audioeingang LED-Anzeige Hinweis: Verwenden Sie die Reset Taste um die Kamera neu zu starten: Drücken und halten Sie die Reset Taste für circa 10 Sekunden, wenn die Kamera eingeschaltet ist oder neu startet, um die Werkseinstellungen einschließlich Benutzernamen, Passwort, IP Adresse, Portnummer, etc.
-
Seite 12: Installation
2 Installation Bevor Sie anfangen: ● Überprüfen Sie, ob sich das Gerät in der Verpackung in einem einwandfreien Zustand befindet und alle Montageteile enthalten sind. ● Die Standard Netzspannung beträgt 12VDC oder PoE (802.3af). Bitte stellen Sie sicher, dass Ihr Netzteil über die erforderlichen Eigenschaften verfügt. -
Seite 13: Speicherkarteninstallation
Speicherkarteninstallation Die Kamera unterstützt Speicherkarten Stecken Sie die Speicherkarte wie in Abbildung 2.1 dargestellt in die Kamera ein. Abbildung 2-1 Speicherkarte einstecken Montage des Objektivs Schritte: 1. Drehen Sie das Objektiv im Uhrzeigersinn auf die Objektivfassung der Kamera. 2. Verbinden Sie bei Verwendung von Objektiven mit DC- Blendensteuerung das Kabel des Objektivs mit der Auto-Iris Schnittstelle der Kamera... -
Seite 14: Wand/Deckenmontage
Abbildung 2-1 Objektiv anbringen Hinweis: Das Gewicht des Objektivs darf nicht mehr als 1 kg betragen. Bei Verwendung eines C-Mount Objektivs müssen Sie einen C-Mount- Adapter zwischen Objektiv und Kamera installieren Wand/Deckenmontage Die Halterung ist nicht im Lieferumfang enthalten und muss separat besorgt werden. - Seite 15 1. Befestigen Sie die Halterung an der Wand/Decke und ziehen Sie die Schrauben fest, wie in Abbildung 2-2 gezeigt. Abbildung 2-2 Halterung montieren 2. Schrauben Sie die Kamera auf die Halterung und ziehen Sie die Fixierschraube fest, wie in Abbildung 2-3 gezeigt Abbildung 2-3 Kamera befestigen...
- Seite 16 3. Lösen Sie die Einstellmutter, um die Kamera auszurichten. Danach ziehen Sie die Einstellmutter wieder fest. Abbildung 2-4 Kamera ausrichten...
-
Seite 17: Einstellen Der Netzwerkkamera Über Lan
3 Einstellen der Netzwerkkamera über Hinweis: Bedenken Sie bitte, dass die Verwendung des Produkts mit Internetzugang möglicherweise Risiken für die Netzwerksicherheit birgt. Um Netzwerkangriffe und Informationslecks zu vermeiden, sichern Sie ihr Netzwerk bitte entsprechend ab. Sollte das Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Händler oder das nächstgelegene Kundendienstzentrum. -
Seite 18: Aktivieren Der Kamera
Die Aktivierung über den Webbrowser und die Aktivierung über das Grundig IP-Finder Tool werden unterstützt. Wir werden die Aktivierung per Grundig IP-Finder Tool und Aktivierung via Web- Browser als Beispiele für die Aktivierung der Kamera verwenden. Aktivierung über Webbrowser Schritte: 1. -
Seite 19: Starkes Passwort Empfohlen
gehören. Wenn die Kamera standardmäßig DHCP aktiviert hat, müssen Sie die Grundig IP-Finder Tool verwenden, um die IP-Adresse zu suchen. Abbildung 3-3 Aktivierungsoberfläche (Web) 3. Erstellen Sie ein Passwort und geben Sie das Passwort in das Passwortfeld ein. -
Seite 20: Aktivierung Über Grundig Ip-Finder Tool
Geräte zu erkennen, die Kamera zu aktivieren und das Passwort zurückzusetzen. Holen Sie sich das Grundig IP-Finder Tool von der mitgelieferten CD oder der offiziellen Website und installieren Sie sie entsprechend den Anweisungen. Befolgen Sie die Schritte zum Aktivieren der Kamera. - Seite 21 Abbildung 3-4 Grundig IP-Finder Oberfläche Hinweis: Das Grundig IP-Finder Tool unterstützt das Aktivieren der Kamera im Batch-Modus. Einzelheiten finden Sie im Benutzerhandbuch des Grundig IP-Finders. 3. Erstellen und geben Sie das neue Passwort in das Passwortfeld ein und bestätigen Sie das Passwort.
-
Seite 22: Ändern Der Ip-Adresse
Sie die Netzwerkkamera im selben Subnetz mit Ihrem PC verbinden. Verwenden Sie das Grundig IP-Finder Tool, um die IP-Adresse des Geräts zu suchen und zu ändern. Als Beispiel nehmen wir die Änderung der IP-Adresse über den Grundig IP-Finder vor. - Seite 23 Abbildung 3-5 Ändern der IP-Adresse 4. Geben Sie das Administratorkennwort ein und klicken Sie auf Ändern, um die Änderung Ihrer IP-Adresse zu aktivieren. Die Änderung der Batch-IP-Adresse wird vom Grundig IP-Finder unterstützt. Einzelheiten finden Sie im Benutzerhandbuch des Grundig IP-Finders.
-
Seite 24: Zugriff Über Webbrowser
4 Zugriff über Webbrowser Systemanforderungen: Betriebssystem: Microsoft Windows XP SP1 und höher CPU: 2,0 GHz oder höher RAM: 1G oder höher Anzeige: 1024 × 768 Auflösung oder höher Webbrowser: Internet Explorer 8.0 und höher, Apple Safari 5.0.2 und höher, Mozilla Firefox 5.0 und höher und Google Chrome 18 und höher Schritte: 1. - Seite 25 4. Klicken Sie auf Login. Abbildung 4-1 Login Oberfläche 5. Installieren Sie das Plug-In, bevor Sie das Live-Video anzeigen lassen und die Kamera verwalten. Befolgen Sie die Installationsanweisungen, um das Plug-in zu installieren. Hinweis: Möglicherweise müssen Sie den Webbrowser schließen, um die Installation des Plugins abzuschließen.
-
Seite 26: Initialisieren Der Speicherkarte
Wenn der Speicherkartenstatus als „Nicht initialisiert“ angezeigt wird, tippen Sie auf, um die Speicherkarte zu initialisieren. Der Status ändert sich dann in „Normal“. Sie können dann mit der Aufzeichnung aller ereignisgesteuerten Videos in der Kamera beginnen, z. B. Bewegungserkennung. WWW.GRUNDIG-SECURITY.COM QG-GD-CI-AP2605B2018-10-08-V3-DE ©ABETECHS GMBH, DÜSSELDORF, GERMANY... - Seite 27 QG-GD-CI-AP2605B-2020-01-28-V4-DE ©ABETECHS GMBH, DÜSSELDORF, GERMANY grundig-security.com...
