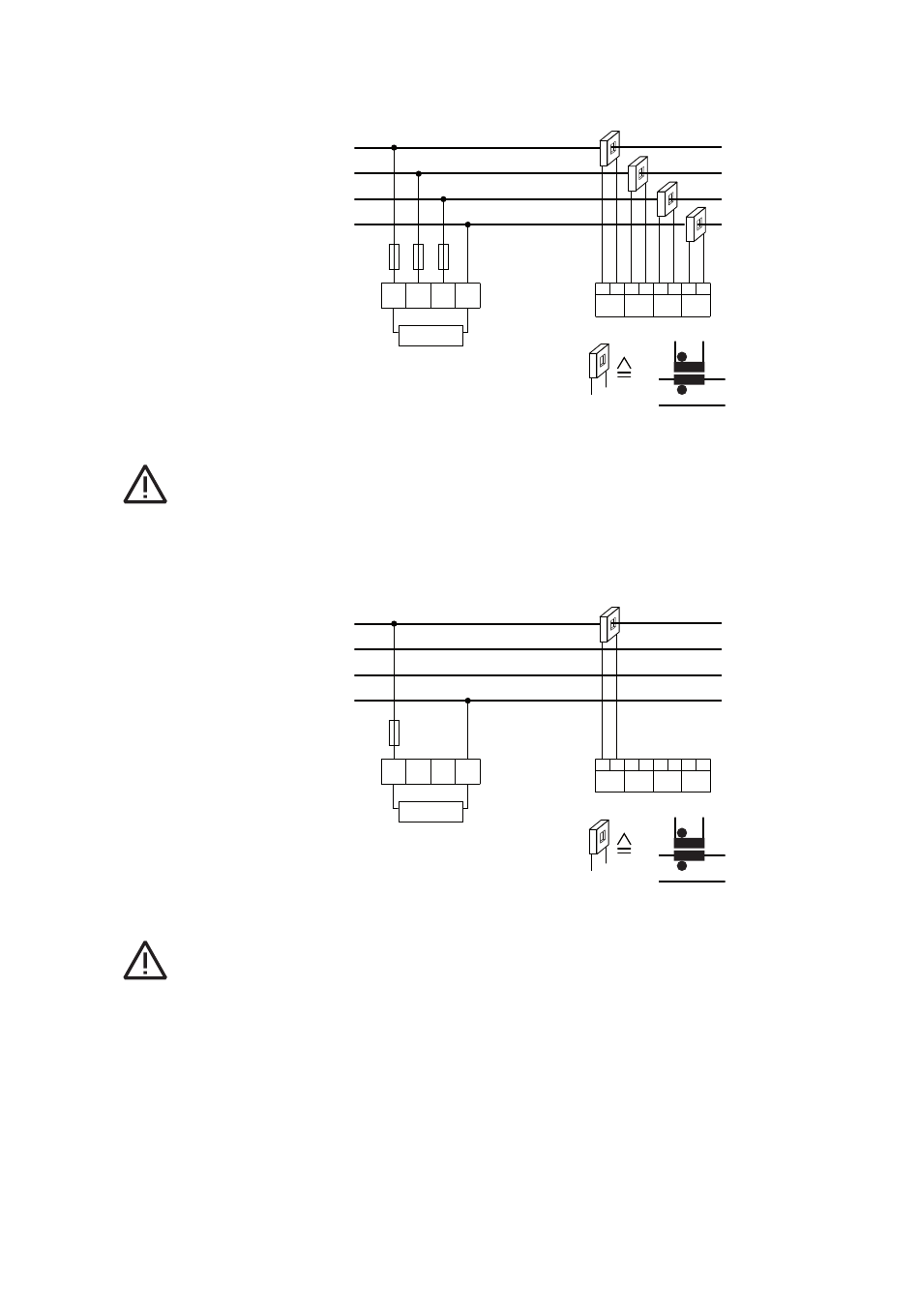

Dreiphasig plus Nullleiter
Achtung: Bitte beachten Sie den Schaltplan in der Abbildung und dass "N" an der Einspeisung
angeschlossen werden muss, um eine Beschädigung des Gerätes zu vermeiden.
Achtung: Stellen Sie sicher, dass "N" nicht mit den Phasen L1, L2, L3. verwechselt wird.
Achtung: Der Stromwandler-Ausgang sollte nicht mit der Erde verbunden sein. Es ist nicht möglich,
mehrere SCU in Reihe an denselben Stromwandler anzuschließen.

Einphasig neutral

Achtung: Bitte beachten Sie den Schaltplan in der Abbildung und dass "N" an der Einspeisung
angeschlossen werden muss, um eine Beschädigung des Gerätes zu vermeiden.
Achtung: Stellen Sie sicher, dass "N" nicht mit den Phasen L1, L2, L3. verwechselt wird.
Achtung: Der Stromwandler-Ausgang sollte nicht mit der Erde verbunden sein. Es ist nicht möglich,
mehrere SCU100 in Reihe an denselben Stromwandler anzuschließen.
L1
L2
L3
N
L1 L2 L3 N
Supply
L1
L2
L3
N
L1 L2 L3 N
Supply
A B A B A B A B
l1 l2 l3 l4/N
A B
S1 S2
L1
P1 P2
N
A B A B A B A B
l1 l2 l3 l4/N
A B
S1 S2
L1
P1 P2
N
