SCU100 INSITE PRO M COMPACT BENUTZERHANDBUCH 25

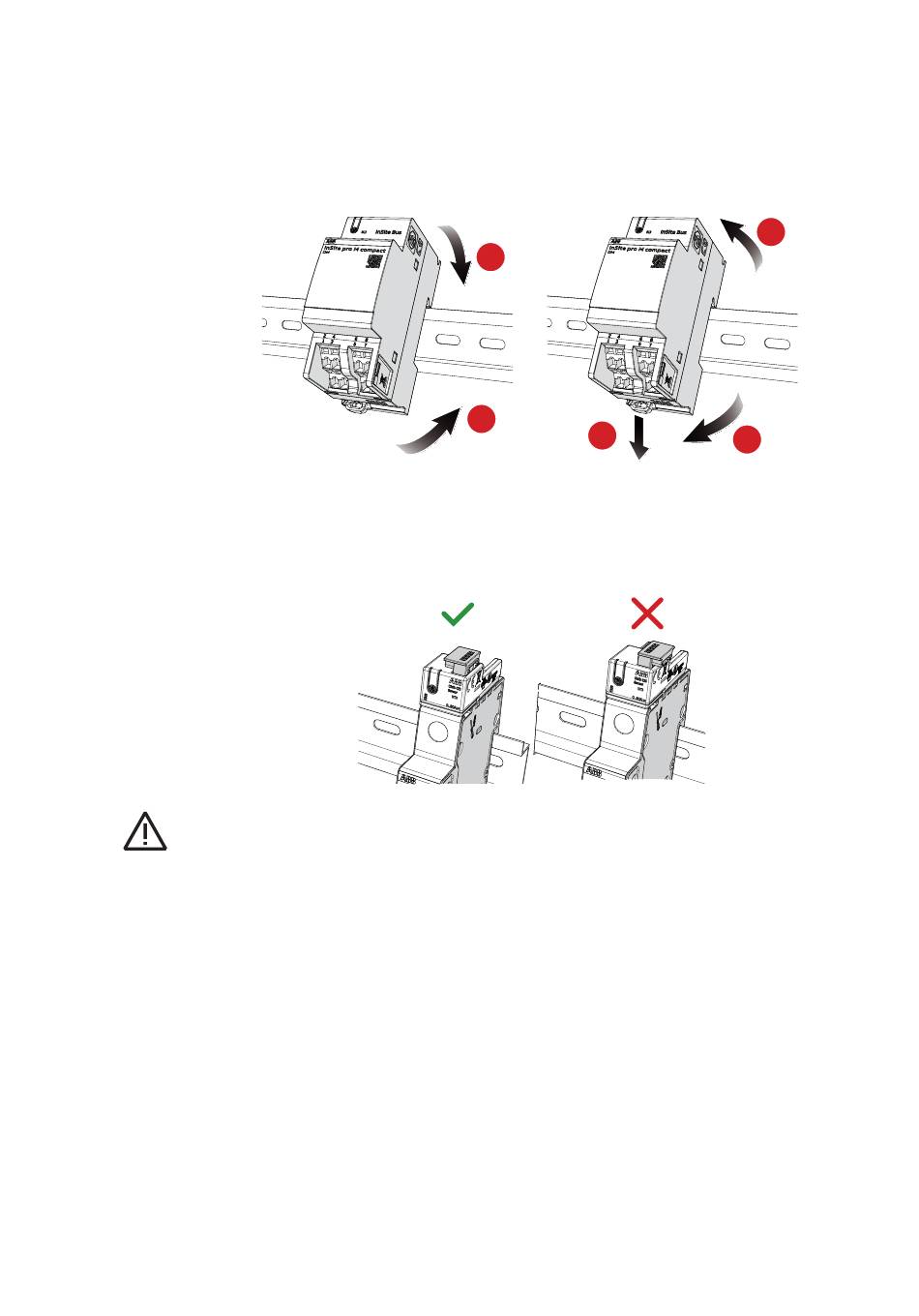

Montage von E/A-Modulen

• Montage auf 35-mm-DIN-Schiene
Um die Steuereinheit zu montieren, führen Sie die Schritte 1 und 2 aus. Das Gerät kann entweder
horizontal oder vertikal montiert werden. Führen Sie zum Trennen die Schritte 3, 4 und 5 aus.
5
1
2
3
4

Endverbindung

Schließen Sie abschließend die Stromsensoren und die E/A-Module an die Steuereinheit an.
Stecken Sie das Kabel ein und prüfen Sie die korrekte Anschlussrichtung. (Bild rechts)
Achtung: Überprüfen Sie beim Einstecken des InSite-Flachkabels an den Sensoren und E/A-Modulen die
korrekte Anschlussrichtung.
