Installation
1
X 3.1 3.2 3.3

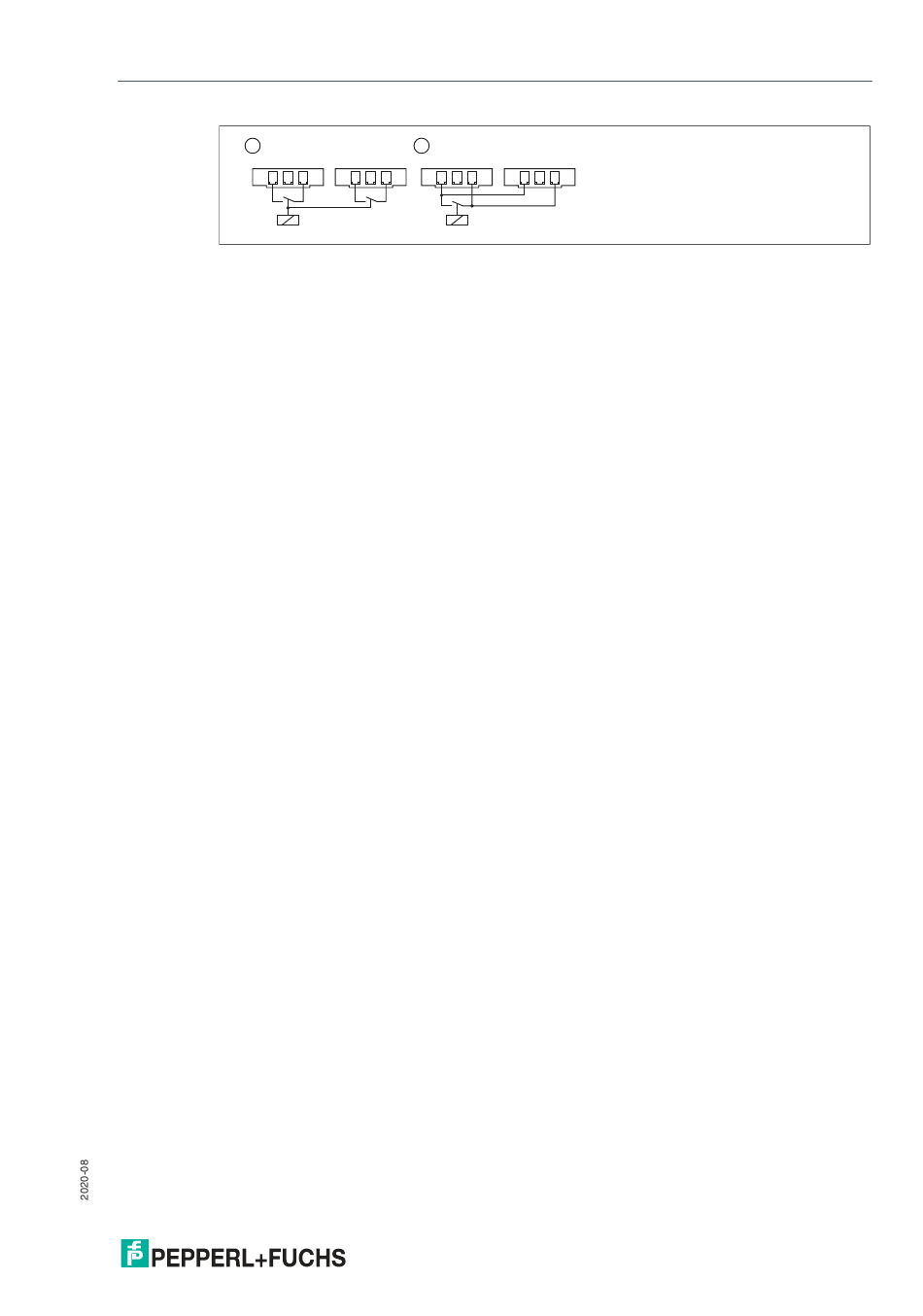

Abbildung 3.10Steuereingang X3
1 Steuerung für 2 Backplanes
2 Steuerung für 2 Backplanes mit gemeinsamen Kontakt
•
•
X1-Klemmenbelegung
• X1.1 = 0 V
• X1.2 = + 24 V DC (SELV/PELV)
• X1.3 = Erde
2
X 3.1 3.2 3.3 X 3.1 3.2 3.3
Basis- und Erweiterungs-Backplane können entweder von 1 oder 2 gesteuert wer-
den.
2 Backplanes mit einem größeren Abstand können nur von 1 gesteuert werden.
X 3.1 3.2 3.3
