LB-Remote-I/O-System
Produktspezifikationen
Frontschraubklemmen

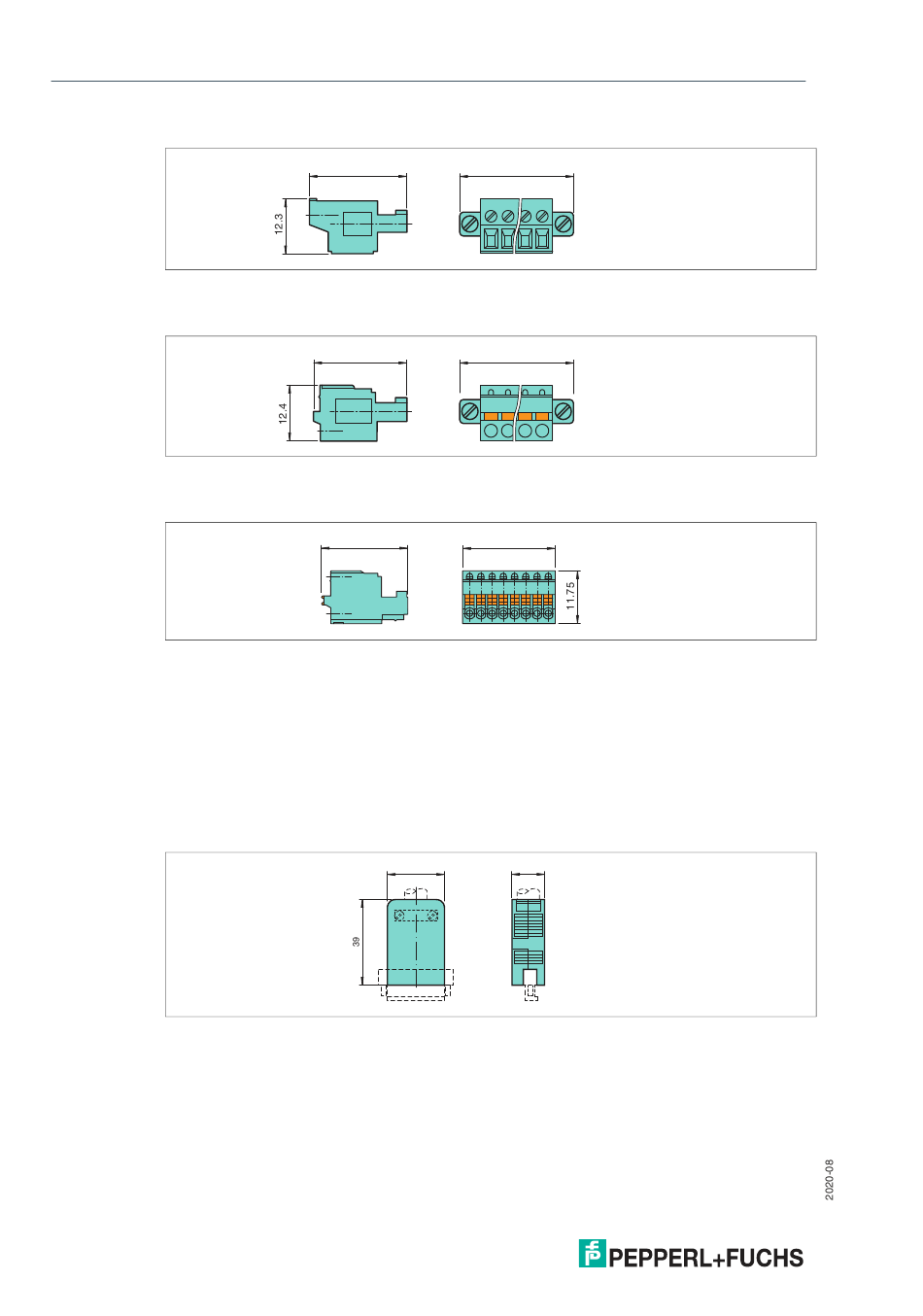

Abbildung 2.17Abmessungen Frontschraubklemmen
Federklemmen
Abbildung 2.18Abmessungen Federklemmen
Federklemmen für einfach breite E/A-Module mit 2x8 Anschlüssen
Abbildung 2.19Abmessungen Federklemmen
Schutzkappen
Schutzkappen schützen die Verdrahtung an den Klemmenblöcken, so dass keine blanken, leit-
fähigen Teile offen liegen. Schutzkappen gibt es in grüner und blauer Farbe. Verwenden Sie
grüne Schutzkappen für nicht eigensichere Stromkreise und blaue Schutzkappen für eigensi-
chere Stromkreise.
•
Schutzkappen
•
•
Abbildung 2.20Abmessungen Schutzkappe
18
21.7
L = 33,3 mm für 6-polige Klemme und 40,9 mm für 8-polige Klemme
20.8
L = 33,3 mm für 6-polige Klemme und 40,9 mm für 8-polige Klemme
19.2
grün: LB9008A, LB9010A
blau: LB9108A, LB9120A
L = 25,25 mm für Schutzkappen für 6-polige Klemmen und 32,87 mm für Schutzkappen für
8-polige Klemmen
L
L
20.6
L
14.5
