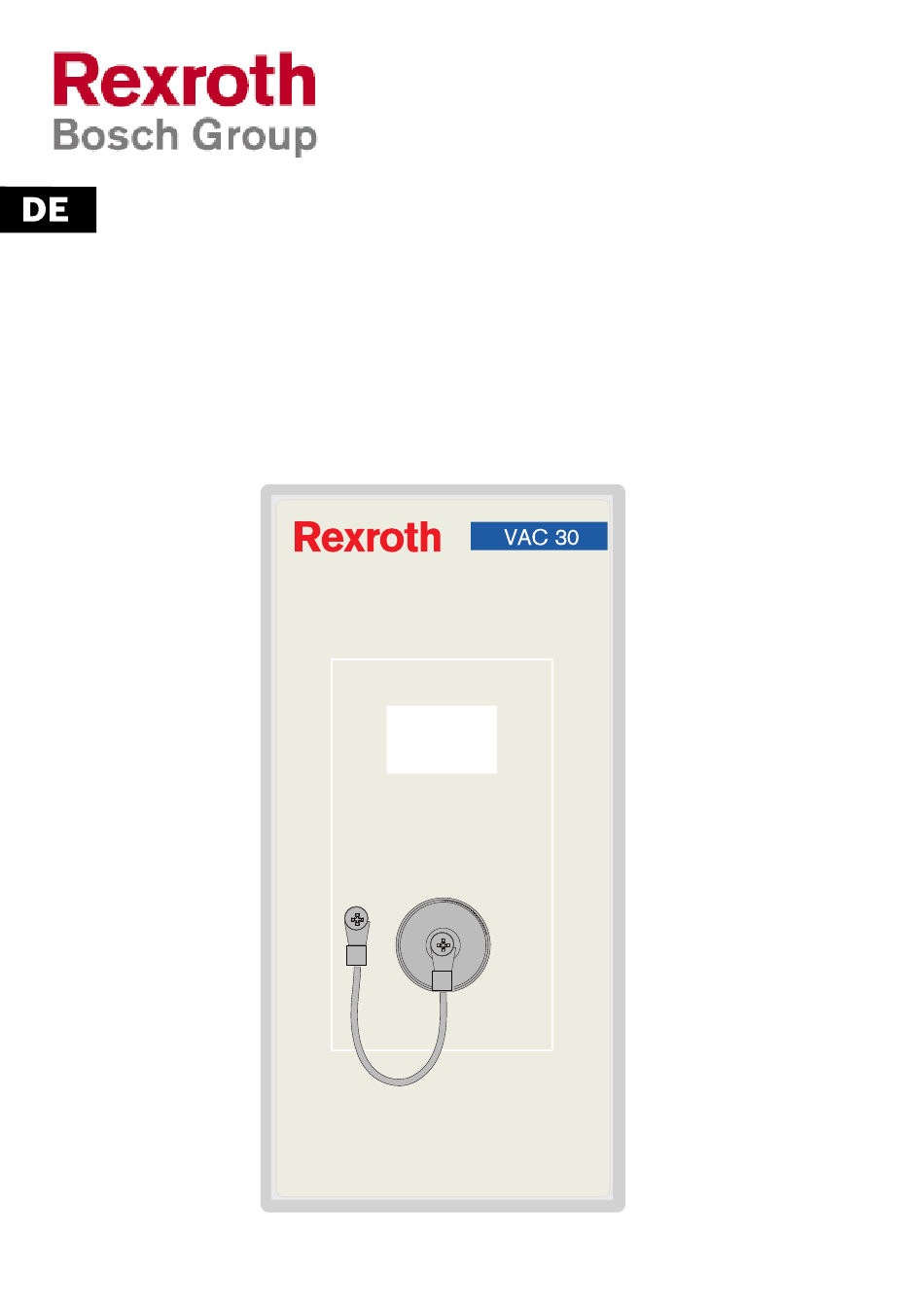

IndraControl VAC 30.2
Anschlussmodul
20. Dezember 2010
Montageanleitung
Seite 1 von 7
Bosch Rexroth AG
Electric Drives and Controls
Bgm.-Dr.-Nebel-Str. 2
D-97816 Lohr am Main
Telefon +49 (0)9352-40-50 60
Telefax +49 (0)9352-40-48 85
www.boschrexroth.com
R911333524-AA_BPZ_DOC

Werbung

loading

Verwandte Anleitungen für Bosch Rexroth IndraControl VAC 30.2

Inhaltszusammenfassung für Bosch Rexroth IndraControl VAC 30.2

  • Seite 1 Bosch Rexroth AG Electric Drives and Controls Bgm.-Dr.-Nebel-Str. 2 D-97816 Lohr am Main Telefon +49 (0)9352-40-50 60 Telefax +49 (0)9352-40-48 85 www.boschrexroth.com IndraControl VAC 30.2 Anschlussmodul Montageanleitung Seite 1 von 7 20. Dezember 2010 R911333524-AA_BPZ_DOC...

  • Seite 2: Über Dieses Dokument

    Über dieses Dokument Diese Montageanleitung beschreibt die Montage des Anschlussmoduls IndraControl VAC 30.2. Für nähere Informationen siehe die aktuelle Betriebsanleitung zum „Rex- roth IndraControl VCH 08.1“, Materialnummer R911320189 oder Rexroth IndraControl VEH 30.2“, Materialnummer R911331583. Symbole In diesem Dokument werden folgende Symbole verwendet, um Sie auf Hin- weise und Gefahren aufmerksam zu machen.

  • Seite 3: Montage

    Diese Montagekurzanleitung gilt für die Gerätevariante: Gerätetype Beschreibung Materialnummer VAC30.2N-NN Anschlussmodul IndraControl VAC 30.2 R9111171054 Auspacken Packen Sie alle Teile sorgfältig aus und überprüfen Sie den Inhalt auf sicht- bare Transportschäden. Überprüfen Sie ebenfalls, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. Wenn Sie Transportschäden oder Unstimmigkeiten feststellen, setzen Sie sich bitte unverzüglich mit un- serer Verkaufsabteilung in Verbindung.
  • Seite 4 Die Versorgungsspannung wird über den Steckverbinder X1.1 oder X1.2 zu- geführt. Dieses Gerät ist ein Betriebsmittel der Schutzklasse I. Für einen si- cheren Betrieb müssen Sie eine PELV entsprechend DIN EN 61131 für die Versorgungsspannung verwenden. Für die Versorgungsspannung muss ein Kabel mit feindrähtigen Adern mit einem Mindestquerschnitt von 0,75 mm²...
  • Seite 5 Pinbelegung Anschlussparameter Signal-Name Parameter Wert X1.2 Pin2 Externe Absicherung Schmelzsicherung, 2 A trä- X1.2 Pin3 24 VDC Terminal Verpolschutz Durch Entkopplungsdiode; bei Verpolung löst die Ein- X1.1 Pin4 Terminal connected IN gangssicherung aus. X1.2 Pin4 Terminal connected X2.1 Pin1 STOP-Taster 1 IN Über X1.1 Pin1 oder X1.2 Pin1 wird das Anschlussmo- dul IndraControl VAC30.2 inclusive automatischer Stop- X2.1 Pin2...
  • Seite 6 Vor der Inbetriebnahme des Handbediengerätes ist darauf zu ach- ten, dass der STOP-Taster NICHT gedrückt ist. Das Anschließen ei- nes Handbediengerätes mit gedrücktem STOP-Taster würde die An- lage stilllegen. Zum Anschließen des Handbediengerätes setzen Sie ohne Kraft- aufwand den abgewinkelten Stecker wie in Bild 1 gezeigt, in einem Winkel von ca.
  • Seite 7 Notizen Seite 7 von 7 20. Dezember 2010 R911333524-AA_BPZ_DOC...
