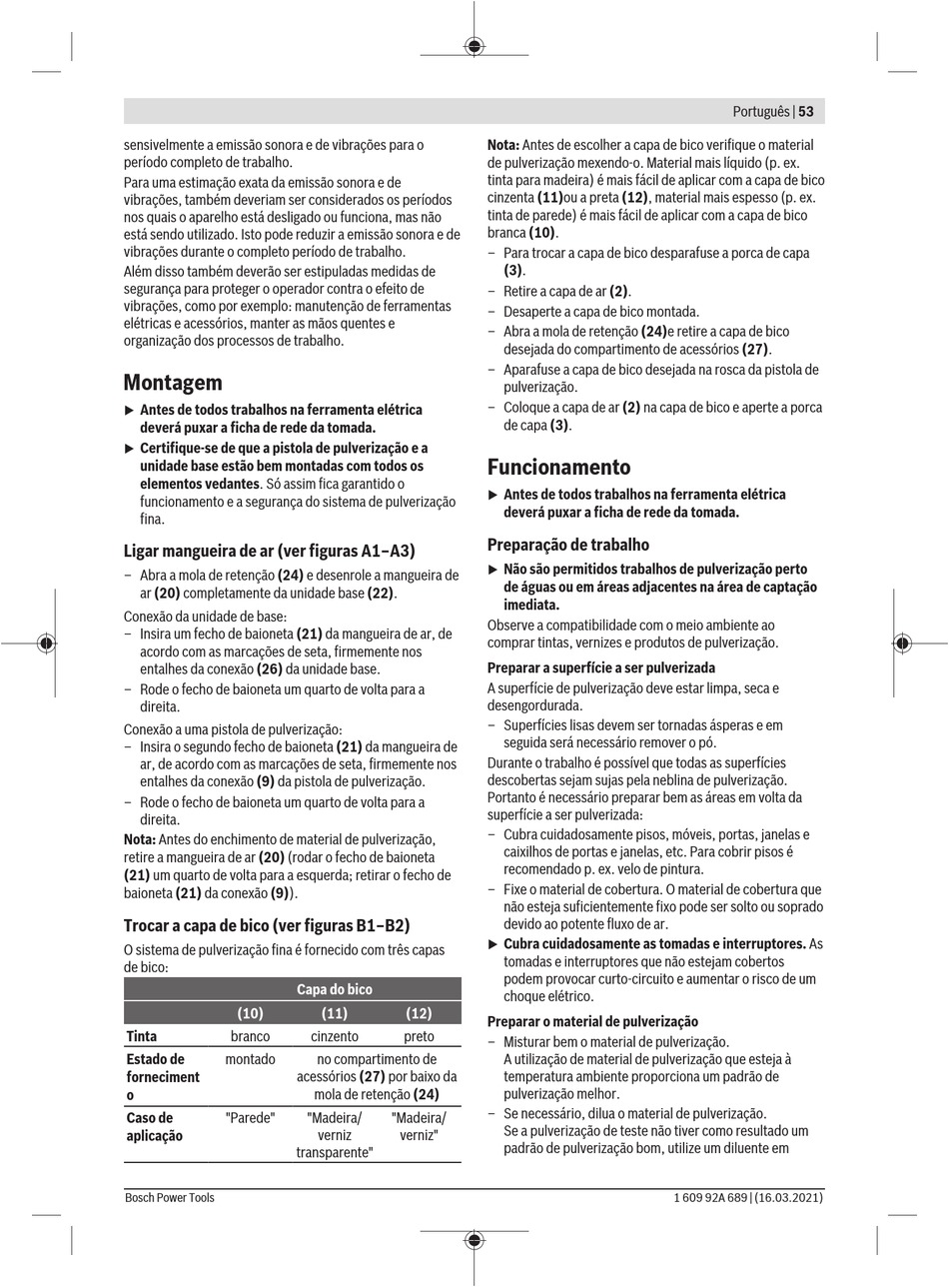

Bosch PFS 7000 Originalbetriebsanleitung Seite 53

sensivelmente a emissão sonora e de vibrações para o
período completo de trabalho.
Para uma estimação exata da emissão sonora e de
vibrações, também deveriam ser considerados os períodos
nos quais o aparelho está desligado ou funciona, mas não
está sendo utilizado. Isto pode reduzir a emissão sonora e de
vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de
segurança para proteger o operador contra o efeito de
vibrações, como por exemplo: manutenção de ferramentas
elétricas e acessórios, manter as mãos quentes e
organização dos processos de trabalho.
Montagem
Antes de todos trabalhos na ferramenta elétrica
u
deverá puxar a ficha de rede da tomada.
Certifique-se de que a pistola de pulverização e a
u
unidade base estão bem montadas com todos os
elementos vedantes. Só assim fica garantido o
funcionamento e a segurança do sistema de pulverização
fina.
Ligar mangueira de ar (ver figuras A1–A3)
– Abra a mola de retenção (24) e desenrole a mangueira de
ar (20) completamente da unidade base (22).
Conexão da unidade de base:
– Insira um fecho de baioneta (21) da mangueira de ar, de
acordo com as marcações de seta, firmemente nos
entalhes da conexão (26) da unidade base.
– Rode o fecho de baioneta um quarto de volta para a
direita.
Conexão a uma pistola de pulverização:
– Insira o segundo fecho de baioneta (21) da mangueira de
ar, de acordo com as marcações de seta, firmemente nos
entalhes da conexão (9) da pistola de pulverização.
– Rode o fecho de baioneta um quarto de volta para a
direita.
Nota: Antes do enchimento de material de pulverização,
retire a mangueira de ar (20) (rodar o fecho de baioneta
(21) um quarto de volta para a esquerda; retirar o fecho de
baioneta (21) da conexão (9)).
Trocar a capa de bico (ver figuras B1–B2)
O sistema de pulverização fina é fornecido com três capas
de bico:
Capa do bico
(10)
Tinta branco
Estado de montado
forneciment acessórios (27) por baixo da
o
Caso de "Parede"
aplicação
transparente"
Bosch Power Tools
(11) (12)
cinzento preto
no compartimento de
mola de retenção (24)
"Madeira/ "Madeira/
verniz verniz"
Nota: Antes de escolher a capa de bico verifique o material
de pulverização mexendo-o. Material mais líquido (p. ex.
tinta para madeira) é mais fácil de aplicar com a capa de bico
cinzenta (11)ou a preta (12), material mais espesso (p. ex.
tinta de parede) é mais fácil de aplicar com a capa de bico
branca (10).
– Para trocar a capa de bico desparafuse a porca de capa
(3).
– Retire a capa de ar (2).
– Desaperte a capa de bico montada.
– Abra a mola de retenção (24)e retire a capa de bico
desejada do compartimento de acessórios (27).
– Aparafuse a capa de bico desejada na rosca da pistola de
pulverização.
– Coloque a capa de ar (2) na capa de bico e aperte a porca
de capa (3).
Funcionamento
Antes de todos trabalhos na ferramenta elétrica
u
deverá puxar a ficha de rede da tomada.
Preparação de trabalho
Não são permitidos trabalhos de pulverização perto
u
de águas ou em áreas adjacentes na área de captação
imediata.
Observe a compatibilidade com o meio ambiente ao
comprar tintas, vernizes e produtos de pulverização.
Preparar a superfície a ser pulverizada
A superfície de pulverização deve estar limpa, seca e
desengordurada.
– Superfícies lisas devem ser tornadas ásperas e em
seguida será necessário remover o pó.
Durante o trabalho é possível que todas as superfícies
descobertas sejam sujas pela neblina de pulverização.
Portanto é necessário preparar bem as áreas em volta da
superfície a ser pulverizada:
– Cubra cuidadosamente pisos, móveis, portas, janelas e
caixilhos de portas e janelas, etc. Para cobrir pisos é
recomendado p. ex. velo de pintura.
– Fixe o material de cobertura. O material de cobertura que
não esteja suficientemente fixo pode ser solto ou soprado
devido ao potente fluxo de ar.
Cubra cuidadosamente as tomadas e interruptores. As
u
tomadas e interruptores que não estejam cobertos
podem provocar curto-circuito e aumentar o risco de um
choque elétrico.
Preparar o material de pulverização
– Misturar bem o material de pulverização.
A utilização de material de pulverização que esteja à
temperatura ambiente proporciona um padrão de
pulverização melhor.
– Se necessário, dilua o material de pulverização.
Se a pulverização de teste não tiver como resultado um
padrão de pulverização bom, utilize um diluente em
Português | 53
1 609 92A 689 | (16.03.2021)
