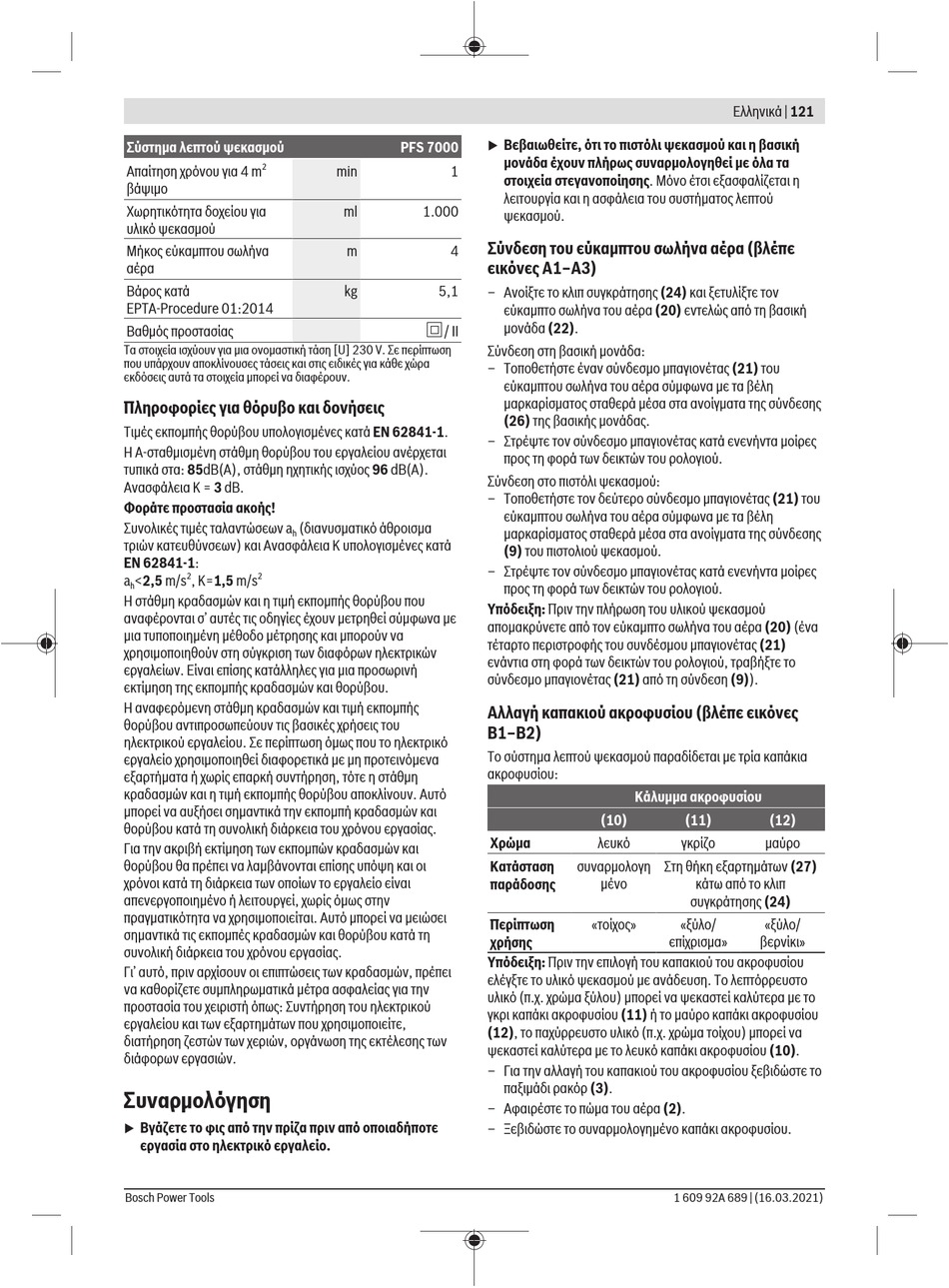

Bosch PFS 7000 Originalbetriebsanleitung Seite 121

Σύστημα λεπτού ψεκασμού
2
Απαίτηση χρόνου για 4 m
βάψιμο
Χωρητικότητα δοχείου για
υλικό ψεκασμού
Μήκος εύκαμπτου σωλήνα
αέρα
Βάρος κατά
EPTA-Procedure 01:2014
Βαθμός προστασίας
Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση
που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα
εκδόσεις αυτά τα στοιχεία μπορεί να διαφέρουν.
Πληροφορίες για θόρυβο και δονήσεις
Τιμές εκπομπής θορύβου υπολογισμένες κατά EN 62841-1.
Η Α-σταθμισμένη στάθμη θορύβου του εργαλείου ανέρχεται
τυπικά στα: 85dB(A), στάθμη ηχητικής ισχύος 96 dB(A).
Ανασφάλεια K = 3 dB.
Φοράτε προστασία ακοής!
Συνολικές τιμές ταλαντώσεων a (διανυσματικό άθροισμα
h
τριών κατευθύνσεων) και Ανασφάλεια K υπολογισμένες κατά
EN 62841-1:
2 2
a <2,5 m/s , K=1,5 m/s
h
Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που
αναφέρονται σ' αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με
μια τυποποιημένη μέθοδο μέτρησης και μπορούν να
χρησιμοποιηθούν στη σύγκριση των διαφόρων ηλεκτρικών
εργαλείων. Είναι επίσης κατάλληλες για μια προσωρινή
εκτίμηση της εκπομπής κραδασμών και θορύβου.
Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής
θορύβου αντιπροσωπεύουν τις βασικές χρήσεις του
ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό
εργαλείο χρησιμοποιηθεί διαφορετικά με μη προτεινόμενα
εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη
κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό
μπορεί να αυξήσει σημαντικά την εκπομπή κραδασμών και
θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.
Για την ακριβή εκτίμηση των εκπομπών κραδασμών και
θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι
χρόνοι κατά τη διάρκεια των οποίων το εργαλείο είναι
απενεργοποιημένο ή λειτουργεί, χωρίς όμως στην
πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει
σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη
συνολική διάρκεια του χρόνου εργασίας.
Γι' αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει
να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την
προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού
εργαλείου και των εξαρτημάτων που χρησιμοποιείτε,
διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των
διάφορων εργασιών.
Συναρμολόγηση
Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε
u
εργασία στο ηλεκτρικό εργαλείο.
Bosch Power Tools
Βεβαιωθείτε, ότι το πιστόλι ψεκασμού και η βασική
PFS 7000 u
μονάδα έχουν πλήρως συναρμολογηθεί με όλα τα
min 1
στοιχεία στεγανοποίησης. Μόνο έτσι εξασφαλίζεται η
λειτουργία και η ασφάλεια του συστήματος λεπτού
ml 1.000
ψεκασμού.
Σύνδεση του εύκαμπτου σωλήνα αέρα (βλέπε
m 4
εικόνες A1–A3)
kg 5,1
– Ανοίξτε το κλιπ συγκράτησης (24) και ξετυλίξτε τον
εύκαμπτο σωλήνα του αέρα (20) εντελώς από τη βασική
μονάδα (22).
/ II
Σύνδεση στη βασική μονάδα:
– Τοποθετήστε έναν σύνδεσμο μπαγιονέτας (21) του
εύκαμπτου σωλήνα του αέρα σύμφωνα με τα βέλη
μαρκαρίσματος σταθερά μέσα στα ανοίγματα της σύνδεσης
(26) της βασικής μονάδας.
– Στρέψτε τον σύνδεσμο μπαγιονέτας κατά ενενήντα μοίρες
προς τη φορά των δεικτών του ρολογιού.
Σύνδεση στο πιστόλι ψεκασμού:
– Τοποθετήστε τον δεύτερο σύνδεσμο μπαγιονέτας (21) του
εύκαμπτου σωλήνα του αέρα σύμφωνα με τα βέλη
μαρκαρίσματος σταθερά μέσα στα ανοίγματα της σύνδεσης
(9) του πιστολιού ψεκασμού.
– Στρέψτε τον σύνδεσμο μπαγιονέτας κατά ενενήντα μοίρες
προς τη φορά των δεικτών του ρολογιού.
Υπόδειξη: Πριν την πλήρωση του υλικού ψεκασμού
απομακρύνετε από τον εύκαμπτο σωλήνα του αέρα (20) (ένα
τέταρτο περιστροφής του συνδέσμου μπαγιονέτας (21)
ενάντια στη φορά των δεικτών του ρολογιού, τραβήξτε το
σύνδεσμο μπαγιονέτας (21) από τη σύνδεση (9)).
Αλλαγή καπακιού ακροφυσίου (βλέπε εικόνες
B1–B2)
Το σύστημα λεπτού ψεκασμού παραδίδεται με τρία καπάκια
ακροφυσίου:
Χρώμα
Κατάσταση
παράδοσης
Περίπτωση
χρήσης
Υπόδειξη: Πριν την επιλογή του καπακιού του ακροφυσίου
ελέγξτε το υλικό ψεκασμού με ανάδευση. Το λεπτόρρευστο
υλικό (π.χ. χρώμα ξύλου) μπορεί να ψεκαστεί καλύτερα με το
γκρι καπάκι ακροφυσίου (11) ή το μαύρο καπάκι ακροφυσίου
(12), το παχύρρευστο υλικό (π.χ. χρώμα τοίχου) μπορεί να
ψεκαστεί καλύτερα με το λευκό καπάκι ακροφυσίου (10).
– Για την αλλαγή του καπακιού του ακροφυσίου ξεβιδώστε το
παξιμάδι ρακόρ (3).
– Αφαιρέστε το πώμα του αέρα (2).
– Ξεβιδώστε το συναρμολογημένο καπάκι ακροφυσίου.
Ελληνικά | 121
Κάλυμμα ακροφυσίου
(10) (11)
λευκό γκρίζο
συναρμολογη Στη θήκη εξαρτημάτων (27)
μένο κάτω από το κλιπ
συγκράτησης (24)
«τοίχος» «ξύλο/
επίχρισμα»
1 609 92A 689 | (16.03.2021)
(12)
μαύρο
«ξύλο/
βερνίκι»
