Netztopologien

2.1 Netztopologien
Die Switching Technologie ermöglicht den Aufbau ausgedehnter Netze mit mehreren
Teilnehmern und vereinfacht die Netzerweiterung.
Welche Netztopologien können realisiert werden?
Mit dem Compact Switch Module CSM 1277 können Linien- und Sterntopologien realisiert
werden.
Hinweis
Es ist darauf zu achten, dass die für die jeweiligen Geräte maximal zugelassenen
Kabellängen eingehalten werden. Die zugelassenen Kabellängen können Sie den
technischen Daten entnehmen.

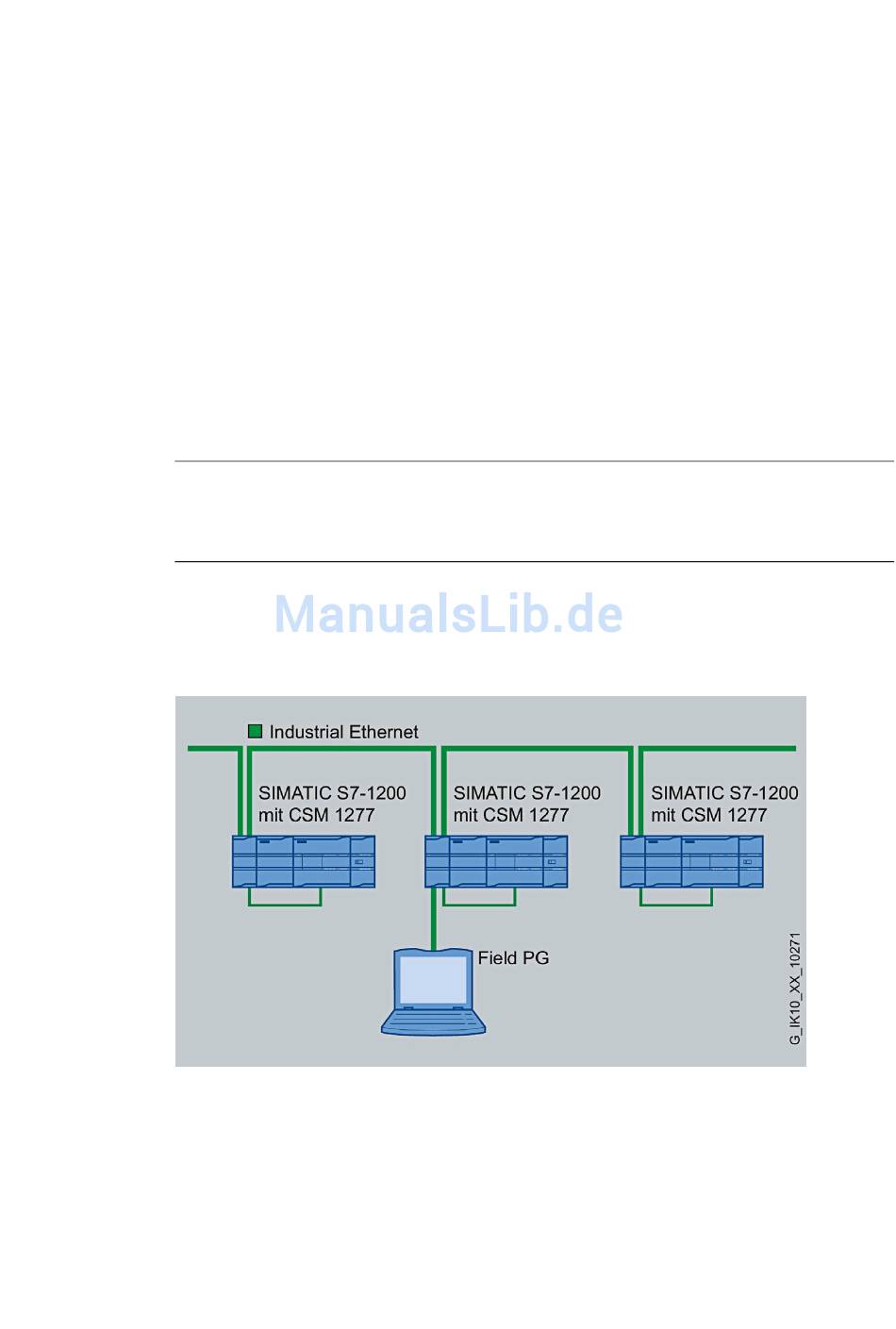

Linientopologie
Bild 2-1
Compact Switch Module CSM 1277
Betriebsanleitung, V. 1.20, A2B00079397A
Linientopologie mit dem CSM 1277
