3.4

TP-Schnittstellen

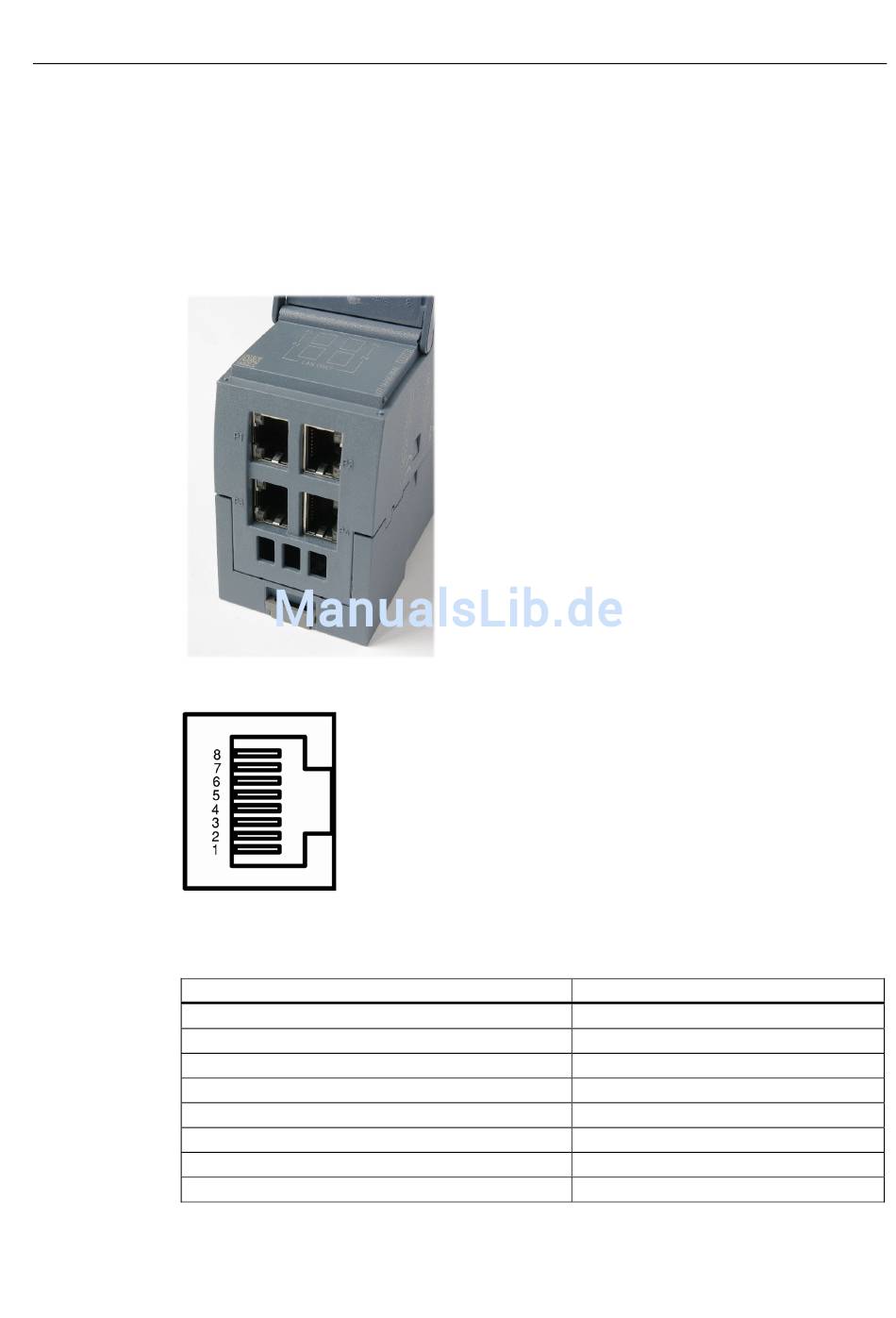

Steckerbelegung
Beim CSM 1277 sind die TP-Schnittstellen als RJ45-Buchse mit MDI-X Belegung (Medium
Dependent Interface–Autocrossover) einer Netzkomponente ausgeführt.
Bild 3-2
Bild 3-3
Tabelle 3- 1 Pinbelegung RJ45-Buchse
Pinnummer
Pin 8
Pin 7
Pin 6
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Compact Switch Module CSM 1277
Betriebsanleitung, V. 1.20, A2B00079397A
RJ45-Buchsen
RJ45-Buchse
Produkteigenschaften
3.4 TP-Schnittstellen
Belegung
n. c.
n. c.
TD-
n. c.
n. c.
TD+
RD-
RD+
