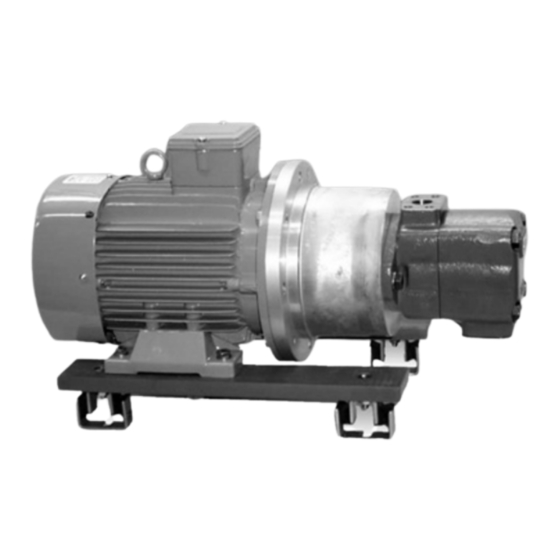

Pumpen-Mo tor grup pe
für Umwälzkreisläufe
Typ ABUPG
mit Pumpentyp PVV
Elektromotor-Baugröße B35: BG 80 bis 132
Inhaltsübersicht
Inhalt
Informationen zu lieferbaren Ersatzteilen:
www.boschrexroth.com/spc
Merkmale
Seite
In den Pumpen-Motorgruppen wird elektrische in hydraulische
Energie umgewandelt.
1
- Elektromotor mit Fuß und Flansch, Bauform B35
2
- Pumpe mit Pumpenträger und Kupplung am Elektromotor
2
befestigt
3
- zum Aufbau auf Behälter, Grundrahmen oder separate
3
Auf stel lung vorgesehen
3
- niedriges Betriebsgeräusch
4
- vielseitige Einsatzmöglichkeiten
4 bis 7
- übersichtlicher, wartungsgerechter Aufbau
8
- speziell für Umwälzkreisläufe in der Industriehydraulik
9
kon zi piert
9
10
RD 51066/10.05
Ersetzt: 11.02
ABUPG
1/10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth ABUPG
Inhaltszusammenfassung für Bosch Rexroth ABUPG
-
Seite 1: Inhaltsverzeichnis
RD 51066/10.05 1/10 Pumpen-Mo tor grup pe Ersetzt: 11.02 für Umwälzkreisläufe Typ ABUPG mit Pumpentyp PVV Elektromotor-Baugröße B35: BG 80 bis 132 ABUPG Inhaltsübersicht Merkmale Inhalt Seite In den Pumpen-Motorgruppen wird elektrische in hydraulische Energie umgewandelt. Merkmale – Elektromotor mit Fuß und Flansch, Bauform B35 Bestellangaben –... -
Seite 2: Bestellangaben
2/10 Bosch Rexroth AG Hydraulics ABUPG RD 51066/10.05 Bestellangaben ABUPG U 1X SE = starrer Pumpenträger; elastische Lagerung nach Rexroth-Norm RN 116.02 Elektromotor-Baugröße Pumpentyp siehe Seite 4 –> z.B. 80-4-A1 PVV nach RD10335 (siehe Seite 4 –> z.B. PVV1-018) 1X = Geräteserie 10 bis 19... -
Seite 3: Schaltplan
Hydraulics Bosch Rexroth AG 3/10 RD 51066/10.05 ABUPG Schaltplan 1 Flü gel zel len pum pe Typ PVV 2 Elek tro mo tor 3 Pumpenträger 4 Kupplung 5 Druck schlauch nach AB23-10 bzw. AB23-14 (nicht im Lie fer um fang enthalten) -
Seite 4: Geräteabmessungen
4/10 Bosch Rexroth AG Hydraulics ABUPG RD 51066/10.05 Geräteabmessungen (Nennmaße in mm) ØD Pumpentyp E-Motor- baugröße ØD PVV1-018 80 -4-A1 78,5 PVV1-027 90S-4-A0 84,5 PVV1-036 90L-4-A1 PVV1-046 51,5 100L-4-A0 PVV2-060 108,5 16,5 PVV4-082 100L-4-A1 116,5 19,5 PVV4-098 112M-4-B0 82,6 93,5... - Seite 5 Hydraulics Bosch Rexroth AG 5/10 RD 51066/10.05 ABUPG Saugseite (Nennmaße in mm) Saugflansch Flansch Pumpentyp AB 22-15 Ød ØD PVV1-018 PVV1-027 PVV1-036 R900727370 69,9 35,7 24,5 44,5 48,3 PVV1-046 13,5 PVV2-060 PVV4-082 PVV4-098 R900053722 77,8 42,9 60,3 PVV4-122 PVV5-162 R900215585...
- Seite 6 6/10 Bosch Rexroth AG Hydraulics ABUPG RD 51066/10.05 Saugseite (Nennmaße in mm) Deckeldichtung nach AB 12-03 und Saugrohr nach AB 23-03 – be vor zugt für Behälteraufbau ØD Deckeldichtung Rohr Pumpentyp AB 12-03 AB 23-03 Ød ØD PVV1-018 PVV1-027 PVV1-036...
-
Seite 7: Leitungsanschlüsse 4 Bis
Hydraulics Bosch Rexroth AG 7/10 RD 51066/10.05 ABUPG Druckseite (Nennmaße in mm) Flansch Pumpentyp AB 22-15 Ød ØD PVV5-162 R900727370 69,9 35,7 24,5 44,5 13,5 48,3 PVV5-193 Flansche sind nicht im Lieferumfang enthalten und müssen inklusive Schrauben und O-Ring separat bestellt werden. -
Seite 8: Einbauhinweise
8/10 Bosch Rexroth AG Hydraulics ABUPG RD 51066/10.05 Einbauhinweise Flüssigkeitsbehälter Filter • Nutzvolumen des Behälters den Betriebsbedingungen • Möglichst Rücklauf- oder Druckfilter verwenden. anpassen. (Saugfilter nur in Verbindung mit Unterdruckschalter / • Die zulässige Flüssigkeitstemperatur darf nicht überschritten Verschmutzungsanzeige einsetzen) werden, eventuell Kühler einsetzen. -
Seite 9: Inbetriebnahmehinweise
Hydraulics Bosch Rexroth AG 9/10 RD 51066/10.05 ABUPG Inbetriebnahmehinweise Allgemeines Wichtige Hinweise • Die von uns gelieferte Pumpen-Motorgruppe ist auf Funktion • Montage, Wartung und Instandsetzung der Pumpen-Motor- und Leistung geprüft. Änderungen jeglicher Art dürfen nicht gruppe darf nur von autorisiertem, ausgebildeten und ein- vorgenommen werden, andernfalls erlischt der Garantie- gewiesenem Personal durchgeführt werden! -
Seite 10: Ersatzteilliste - Verschleißteile
R900006563 R900714979 ABUPG-PVV5-193U/132M-4-B1/SE-A R900081773 R900006563 Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer 1 berecht, bei uns. 97816 Lohr am Main, Germany Die angegebenen Daten dienen allein der Produktbeschreibung. - Seite 11 11/10 RD 51066/10.05 ABUPG Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer 1 berecht, bei uns. 97816 Lohr am Main, Germany Die angegebenen Daten dienen allein der Produktbeschreibung.
