Seite 1 ___________________ SIMATIC IPC647D Vorwort ___________________ Überblick ___________________ SIMATIC Sicherheitshinweise ___________________ Gerät einbauen und anschließen Industrie-PC SIMATIC IPC647D ___________________ Gerät in Betrieb nehmen ___________________ Erweiterte Gerätefunktionen Betriebsanleitung ___________________ Gerät erweitern und parametrieren ___________________ Gerät warten und instand setzen ___________________ Technische Angaben ___________________ Technische Unterstützung...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Vorwort
Hinweise und Anleitungen zur Verwendung von Software entnehmen Sie bitte der entsprechenden Benutzerdokumentation. Konventionen In der vorliegenden Betriebsanleitung wird an Stelle der Produktbezeichnung SIMATIC IPC647D auch die Abkürzung "PC" oder der Begriff "Gerät" verwendet. Historie Folgende Ausgaben der Betriebsanleitung wurden bisher veröffentlicht: Ausgabe...
Seite 4 Vorwort SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 5: Inhaltsverzeichnis
Netzwerk- und Feldbusleitungen .................... 47 3.3.6.2 COM, DP, DVI/VGA, PS/2 und Audio-Leitungen ..............48 3.3.7 Multi-Monitoring ........................48 Gerät in Betrieb nehmen ........................49 Hinweise zur Inbetriebnahme ....................49 Gerät einschalten ........................50 Automatisches Einschalten des Geräts .................. 51 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 6 6.6.7 Defekte Festplatte im RAID-System wechseln ..............92 6.6.8 SSD ausbauen und einbauen ....................93 6.6.8.1 SSD aus Einschub ausbauen und einbauen ................. 93 6.6.8.2 SSD mit Montageblech aus Laufwerkshalter ausbauen und einbauen ......... 94 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 7 Maßbild der Teleskopschienen ..................... 139 8.3.3 Maßbild der Erweiterungskarten ................... 139 Technische Daten ......................... 140 8.4.1 Allgemeine Technische Daten ....................140 8.4.2 Strom- und Leistungsbedarf ....................146 8.4.3 Stromversorgung (AC) ......................147 8.4.4 Stromversorgung AC, redundant ..................148 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 8 Technische Unterstützung ........................211 Service und Support ......................211 Problemlösung ........................212 Problemlösung Betriebsanzeigen ..................215 RAID-System und Gerätehochlauf..................216 Hinweise zum Einsatz von Fremdbaugruppen ..............218 Abkürzungen ............................219 Glossar ..............................225 Index ..............................237 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 9: Überblick

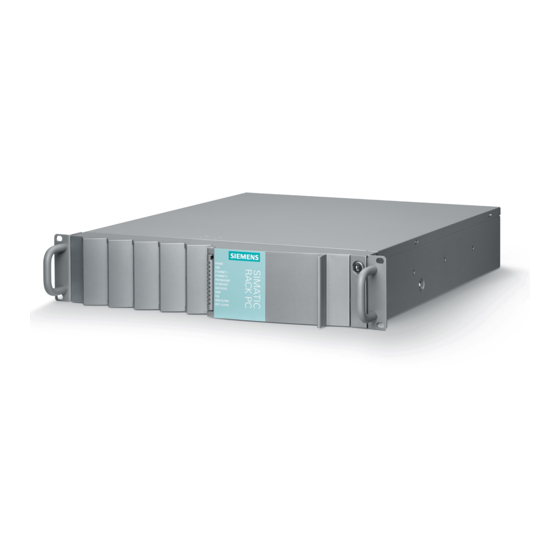

Überblick Produktbeschreibung Der SIMATIC IPC647D ist ein Industrie-PC im 19"-Einbauformat. Der SIMATIC IPC647D zeichnet sich aus durch: ● Hohe Industriefunktionalität ● Hohe Kompaktheit ● Hohe Robustheit ● Hohe Produktkontinuität 1.1.1 Anwendungsbereich Der SIMATIC IPC bietet Systemintegratoren, Schaltschrankbauern, Anlagenbauern und Maschinenbauern eine 19"-Rack-PC-Plattform für hochperformante Applikationen und IT-Anwendungen in der Leit- und Zellenebene für:...
Seite 10: Highlights
● Redundante Stromversorgung mit Statusmeldung ● RAID-Konfigurationen: RAID-Controller onboard oder leistungsstarke Hardware-Raid- Controller (PCIe x8) mit Zero-Maintenance Cache Protection Modul ● RAID1 – Datenspiegelung auf zwei Festplatten, auch "Hot Swap" in Verbindung mit Wechselrahmen (Hot Spare Ausstattung wird unterstützt) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 11: Funktion
– Auto-Rebuild beim Festplattenwechsel – "Zero-Maintenance Cache Protection" schützen Daten im Hardware-RAID-Controller- Cache bei einem Stromausfall – Entlastung des Hauptprozessors während des Rebuilds – schnelle 1 TByte SAS-Festplatten für hohe Geschwindigkeit beim Lesen und Schreiben von Daten SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 12: Merkmale
PS/2 Maus PS/2 Audio Mikrofon, Line out / Kopfhörer Stromversorgung AC 100 … 240 V, Weitbereich; mit Überbrückung kurzzeitiger Spannungsausfälle gemäß NAMUR: max. 20 ms bei 0,85 Nennspannung Der optionale Hardware RAID-Kontroller belegt zwei Steckplätze SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 13 3,5" SATA 6 GBit/s oder SAS, 500 GB / 1000 GB maximal 4 × 3,5“ SAS-Festplatten im Wechselrahmen Anzahl ist abhängig vom IPC-Typ optisches Laufwerk Slimline SATA Speicherausbauten ≥4 GB sind nur in Verbindung mit 64 Bit-Betriebssystemen nutzbar. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 14 Windows Server 2008 R2, MUI , 64 Bit • Windows Server 2012 R2, MUI , 64 Bit • Windows 7, MUI , 32 Bit/64 Bit • Stromversorgungen Redundante AC-Stromversorgung Überwachte AC-100/230-V-Stromversorgung, 350 W MUI: deutsch, englisch, französisch, spanisch, italienisch SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 15 Lüfterdrehzahl • Festplattenüberwachung (SMART, RAID-Status) • Überwachung der Module der redundanten Stromversor- • gung System-/Ethernetüberwachung (Heart Beat) • SIMATIC IPC Image & Partition Software zur lokalen Datensicherung und Einrichtung der Creator V3.3.3 oder höher Festplatten. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 16: Aufbau Des Geräts
HDD oder SSD im Wechselrahmen • ③ Fronttür DVD-Brenner-Laufwerk, Slimline • ④ Betriebsanzeigen HDD im schwingungsgedämpften Laufwerkshalter • SSD im internen Laufwerkshalter • ⑤ ⑩ Reset-Taster Schloss für die Fronttür ⑥ USB 2.0-Schnittstelle ⑦ USB 3.0-Schnittstelle SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 17: Rückansicht Mit Ac-Stromversorgung
Rückansicht mit redundanter Stromversorgung ① Netzanschlussbuchse ② Quittiertaste ③ Modul 1 der redundan- ten Stromversorgung ④ Modul 2 der redundan- ten Stromversorgung ⑤ Ein-Aus-Schalter ⑥ Status-LED Modul 1 ⑦ Schnittstellen (Seite 18) ⑧ Steckplätze für Erweite- rungskarten SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 18: Schnittstellen
Die Nummerierung durch das Betriebssystem kann davon abweichen. ⑤ ⑬ COM-Schnittstelle Steckplätze für Erweiterungs- karten (hinter Slotblech) ⑥ ⑭ DisplayPort-Schnittstelle DMS59-Stecker ⑦ ⑮ PS/2-Schnittstelle für Tastatur DVI-I-Stecker ⑧ ⑯ PS/2-Schnittstelle für Maus VGA-Adapter Abhängig von bestellter Gerätekonfiguration SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 19: Betriebsanzeigen
Kein Fehler, Kommunikation aufgebaut • Ladevorgang läuft • CP 1616-Treiber nicht installiert • CP im NDIS Mode • Blinkt lang- Link-Statusfehler • IO Controller: IO Device nicht an- • sprechbar IO Controller: Doppelte IP-Adresse • SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 20 Alle Anzeigen Fehler im frühen Alle leuchten CPU ist nicht angelaufen leuchten BIOS Post Fehler im frühen POST Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Nummerierung durch das Betriebssystem kann davon abweichen SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 21: Ethernet-Schnittstelle
Die LAN- und PROFINET-Schnittstelle sind für die eindeutige Beschreibung am Gehäuse numme- riert. Die Nummerierung durch das Betriebssystem kann davon abweichen. Laufwerke im Wechselrahmen ① LED "Power", Stromversorgung liegt an ② LED "HDD", Zugriff auf Festplatte SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 22: Zubehör
Für Ihr Gerät ist Zubehör erhältlich, das nicht im Lieferumfang enthalten ist. Informationen zum bestellbaren Zubehör finden Sie in der folgenden Tabelle und im Internet unter folgenden Adressen: ● IPC-Erweiterungskomponenten (http://www.automation.siemens.com/mcms/pc-based- automation/de/industrie-pc/erweiterungskomponenten) ● Industry Mall (https://mall.industry.siemens.com) Bezeichnung Beschreibung IPC647D IPC847D Artikelnummer und Abbildung...
Seite 23 Duplizieren, z. B. auf eine Backup- Festplatte Einfacher Transport gesicherter Daten • Getrennte Datenlagerung und Archi- • vierung möglich VGA-DVI-Adapter Grafik-Adapterkabel, DVI-I nach VGA, 6ES7648-3AB00-0XA0 250 mm lang DP-DVI-Adapter Grafik-Adapterkabel, DisplayPort nach 6ES7648-3AF00-0XA0 DP-VGA-Adapter Grafik-Adapterkabel, DisplayPort nach 6ES7648-3AG00-0XA0 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 24 Überblick 1.3 Zubehör SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 25: Sicherheitshinweise
Lebensgefährliche Spannung bei geöffnetem Schaltschrank Wenn Sie den Schaltschrank öffnen, können einzelne Bereiche oder Bauteile unter lebensgefährlicher Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod durch Stromschlag eintreten. Schalten Sie den Schaltschrank vor dem Öffnen stromlos. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 26 • Beachten Sie die Sicherheits- und Einbau-Vorschriften der Erweiterungskarten. • Bauen Sie gegebenenfalls das Gerät in ein Gehäuse ein, das die Anforderungen der Absätze 4.6 und 4.7.3 der Normen EN 60950-1:2006 und IEC/UL/EN/DIN-EN 60950-1 erfüllt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 27: Stark Hochfrequente Strahlung
Elektrostatisch gefährdete Bauteile werden beim Berühren bereits durch Spannungen zerstört, die weit unterhalb der Wahrnehmungsgrenze des Menschen liegen. Wenn Sie mit Elektrostatisch gefährdeten Bauteilen arbeiten, dann beachten Sie die EGB- Richtlinie in den Technischen Angaben. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 28: Industrial Security
Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
Seite 29: Einsatzhinweise
Mögliche Funktionseinschränkungen bei nicht validierter Funktion der Anlage Das Gerät ist auf Basis der technischen Standards geprüft und zertifiziert. In seltenen Fällen können Funktionseinschränkungen im Betrieb Ihrer Anlage auftreten. Um Funktionseinschränkungen zu vermeiden, validieren Sie die korrekte Funktion der Anlage. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 30: Umgebungs- Und Umweltbedingungen
3-3 konzipiert. Umgebungs- und Umweltbedingungen WARNUNG Zulassungen erlöschen Wenn die nachfolgenden Bedingungen bei der Montage des Systems nicht eingehalten werden, erlöschen die Zulassungen gemäß UL 60950-1, EN 60950-1 und es besteht Überhitzungsgefahr sowie Gefahr von Personenschäden! SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 31 ● Das Gerät erfüllt die Anforderungen an ein Brandschutzgehäuse nach EN 60950-1. Sie können es daher ohne zusätzliche Brandschutzumhüllung einbauen. ● Durch angeschlossene oder eingebaute Peripherie darf keine Gegenspannung größer als 0,5 V in das Gerät eingebracht werden. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 32 Sicherheitshinweise 2.2 Einsatzhinweise SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 33: Gerät Einbauen Und Anschließen
Tod oder schwere Verletzung können eintreten. Verhindern Sie, dass das beschädigte Gerät unbeabsichtigt eingebaut und in Betrieb genommen wird. Kennzeichnen Sie das beschädigte Gerät und halten Sie es unter Verschluss. Geben Sie das Gerät unverzüglich zur Reparatur. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 34: Identifikationsdaten Des Geräts
Identifikationsdaten des Geräts notieren Tragen Sie in die nachfolgende Tabelle folgende Daten ein: Fertigungs-Nummer S VP ... Bestell-Nr. 6AG4112-2... Microsoft Windows Product Key Ethernet 1 Adresse Ethernet 2 Adresse CP 1616 onboard Layer 2 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 35: Zulässige Einbaulagen
U. auch senkrecht, was nicht in allen Ländern freigegeben ist. ACHTUNG Betrieb in geschlossenen Räumen Das Gerät ist nur für den Betrieb in geschlossenen Räumen zugelassen. Beachten Sie dabei die Umgebungs- und Umweltbedingungen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 36: Gerät Einbauen
überschreitet. Beachten Sie die maximale Lufteintrittstemperatur besonders bei der Dimensionierung von geschlossenen Schaltschränken. ● Bauen Sie das Gerät so ein, dass keine Gefahr z. B. durch Umstürzen vom Gerät ausgeht. Hinweis Weitere Informationen finden Sie in den "Technische Daten" und im Kapitel "Umgebungsbedingungen". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 37: Einbauarten
Lage der Befestigungslöcher für Winkelprofile oder Teleskopschienen In der folgende Abbildung sind die Befestigungslöcher für die Winkelprofile und für die Teleskopschienen hervorgehoben. Die Maße für die Befestigungslöcher sind im Kapitel "Maßbild der Teleskopschienen (Seite 139)" aufgeführt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 38: Gerät Anschließen
(TN-Netze nach VDE 0100 Teil 100 bzw. IEC 60364-1). Der Betrieb über nicht geerdete oder über Impedanz geerdete Netze (IT-Netze) ist nicht erlaubt. Nennspannung Die zulässige Nennspannung des Gerätes muss mit der örtlichen Netzspannung übereinstimmen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 39: Peripheriegeräte
Gehäuse kontaktiert ist. 2. Verbinden Sie die Potenzialausgleichsleitung mit dem zentralen Erdungspunkt des Schaltschranks oder der Anlage, in die das Gerät eingebaut ist. Achten Sie darauf, dass die Potenzialausgleichsleitung großflächig mit dem zentralen Erdungspunkt verbunden ist. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 40: Peripherie Anschließen
• Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker muss gesteckt sein. • Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. • Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 41: Stromversorgung Anschließen
4,5 m lang und Parallel-Schutzkontaktstecker 15 A, mind. 125 V. 240-V-Spannung Zu verwenden ist ein flexibles Kabel mit UL-Zulassung und CSA-Kennzeichnung sowie den folgenden Merkmalen: Ausführung SJT mit drei Leitern, mind. 18-AWG-Leiterquerschnitt, max. 4,5 m lang und Tandem-Schutzkontaktstecker 15 A, mind. 250 V. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 42: Ac-Stromversorgung Anschließen
Die Power-LED an der Frontseite des Geräts leuchtet gelb. Ausbau Gehen Sie beim Ausbau in umgekehrter Reihenfolge vor. WARNUNG Brandgefahr Wenn der Netzstecker durch die Netzsteckerverriegelung gesichert ist, muss die Steckdose frei zugänglich sein, damit das Gerät leicht vom Netz getrennt werden kann. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 43: Redundante Stromversorgung Anschließen
Warnsignal. Durch Drücken der Quittiertaste verstummt das Warnsignal. Außerdem wird der Status durch die SIMATIC-Überwachungssoftware, wenn aktiv, angezeigt und gemeldet. Den akustischen Alarm können Sie in der SIMATIC- Überwachungssoftware stumm schalten. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 44: Gerät Mit Netzwerken Verbinden
Der CP 1616 onboard ermöglicht den Anschluss von Industrie-PCs an Industrial Ethernet. Es ist maximal ein CP 1616 in einem PG/PC zulässig. Detaillierte Informationen dazu finden Sie in den Abschnitten Gerät mit Netzwerken verbinden (Seite 44) und Hardwarebeschreibung (Seite 149). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 45 Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com) . Siehe auch Technical Support (http://www.siemens.de/automation/csi_de_WW) CP 1616 onboard Die wesentlichen Eigenschaften des CP 1616 onboard sind: ● Optimierung für PROFINET IO ● Mit Ethernet-Real-Time-ASIC ERTEC 400 ●...
Seite 46 CP 1616/CP 1604/CP 1616 onboard Betrieb. Installationsanleitung Lesen Sie diese Anleitung, wenn Sie den Gerätetreiber CP16xx.sys NDIS-Gerätetreiber CP16xx.sys installieren wollen. Weiterführende Informationen Produktbezogene Informationen finden Sie im Internet unter der Adresse: Produktbezogene Information SIMATIC NET (http://www.siemens.de/simatic-net) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 47: Leitungen Sichern
1. Entfernen Sie die gekennzeichente Schraube und das damit befestigte Abdeckblech Feldbus. 2. Montieren Sie die Zugentlastung. Verwenden Sie dafür die Befesti- gungsschraube des Abdeckblechs Feldbus. 3. Befestigen Sie die Leitungen über Kabelbinder an der Zugentlastung. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 48: Com, Dp, Dvi/Vga, Ps/2 Und Audio-Leitungen
● 1 × VGA über DisplayPort-VGA-Adapter, 1 × VGA über DisplayPort-VGA-Adapter, 1 × VGA über DVI/VGA-Adapter als Zubehör erhältlich aktiven DisplayPort-DVI-Adapter Detaillierte Informationen finden Sie im Kapitel "Zubehör". Hinweis Die Grundplatine unterstüzt maximal einen zusätzlichen DVI-Monitor, wenn dieser über einen passiven DisplayPort-DVI-Adapter angeschlossen ist. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 49: Gerät In Betrieb Nehmen
● Peripheriegeräte, Tastatur, Maus und Monitor sind angeschlossen. ● Die Stromversorgung ist angeschlossen. ● Ein Betriebssystem ist installiert. Das Gerät kann ohne Betriebssystem ausgeliefert werden. Hinweise zur Installation des Betriebssystems finden Sie im Kapitel "Software installieren". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 50: Gerät Einschalten
Den Product Key finden Sie auf dem "Certificate of Authenticy" in der Zeile "Product Key", siehe Abschnitt "Identifikationsdaten des Geräts (Seite 34)". Ergebnis Nach jedem Einschalten und nach der Hochlaufroutine wird die Oberfläche des Betriebssystems angezeigt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 51: Automatisches Einschalten Des Geräts
Beim DVD-Brenner-Laufwerk handelt es sich um eine Geräteoption. Das Laufwerk unterstützt folgende Aufzeichnungsverfahren: ● Disc at once ● Track at once ● Session at once ● Packet writing Weitere Informationen finden Sie in den Technischen Angaben. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 52: Betrieb
Voraussetzung ● Eine Festplatte gleichen Schnittstellentyps Der Schnittstellentyp der Festplatte ist auf der Fronttür abgebildet. Ersetzen Sie die defekte Festplatte nur durch eine vom gleichen Schnittstellentyp und gleicher Kapazität. ● Ein Schlüssel für das Festplattenschloss SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 53 8. Schieben Sie die Abdeckung des Wechselrahmenschlosses nach links. 9. Schließen Sie das Schloss mit dem zugehörigen Schlüssel. Hinweis Um einen zuverlässigen Betrieb eines Geräts mit Wechselrahmen zu gewährleisten, muss der Festplatteneinschub im Wechselrahmen verschlossen sein. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 54: 2-Festplatten-System
Festplatte), z. B. STxxxxxxxxx, und drücken Sie die Return-Taste. Die zweite Festplatte (Slave-Festplatte) wird damit zum primären Bootdevice. Hinweis Die Zuordnung der Laufwerksbuchstaben zu den Partitionen der beiden Festplatten ist abhängig vom verwendeten Betriebssystem. Passen Sie diese gegebenenfalls über die Systemsteuerung an. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 55: Raid-Systeme
● Details der funktionierenden Festplatte Die defekte Festplatte wird mit Portnummer angezeigt. Detailierte Hinweise zum Laufwerkswechsel finden Sie in folgenden Kapiteln: ● "Gerät in Betrieb nehmen", "Festplatten im Wechselrahmen" ● "Gerät erweitern und parametrieren", "Defekte Festplatte im RAID-System wechseln". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 56: Neue Festplatte Einbinden
Folgende Voraussetzungen müssen erfüllt sein, bevor Sie die Software während der Inbetriebnahme zum ersten Mal nutzen: ● 4 GB Hauptspeicher ● Das Betriebssystem ist neu gestartet. ● Das Betriebssystem ist mit einem Passwort gesichert. ● Login und Passwort von Betriebssystem und Storage Manager-Software sind gleich. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 57 Verfügbarkeit. Durch ein optional bestellbares Hot-Spare-Laufwerk ) kann die Verfügbarkeit des Systems weiter erhöht werden. ① Anschluss für die SAS-Datenleitung ② Anschluss für Zero Maintenance Modul (ZMM) Der installierte RAID-Controller zur Baugruppe "Adaptec RAID ASR8405" wird im BIOS wie folgt angezeigt: SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 58 Software-Beschreibung finden. Um die Software zu nutzen, muss das Betriebssystem zwingend mit einem Passwort geschützt sein. Das Passwort muss vergeben sein, bevor die Software installiert wird. Bei korrekter Installation sind Betriebssystem- Passwort und RAID-Software-Passwort gleich. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 59: Wartungscenter Windows
Information zur Lage des Tasters finden Sie im Abschnitt "Geräteansichten (Seite 16)". Bei Nicht-Windows-Betriebssystemen: ● Drücken Sie kurz den Ein-Aus-Taster. Das Betriebssystem wird heruntergefahren. Die LED "POWER" erlischt. Das Gerät ist ausgeschaltet aber nicht vollständig von der Netzspannung getrennt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 60: Hardware-Reset
Führen Sie einen Hardware-Reset nur im Notfall aus. Bei allen Betriebssystemen: ● Ein-Aus-Taster länger als 4 Sekunden drücken. oder: ● Reset-Taster betätigen. Information zur Lage des Tasters finden Sie im Abschnitt "Geräteansichten (Seite 16)". Siehe auch Geräteansichten (Seite 16) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 61: Erweiterte Gerätefunktionen
über die zugehörige Online-Hilfe. SIMATIC IPC DiagMonitor-Software Die SIMATIC IPC DiagMonitor-Software ist auf CD erhältlich (nicht im Lieferumfang enthalten). Diese Überwachungssoftware enthält: ● Die Software für die zu überwachenden Stationen. ● Eine Bibliothek zur Erstellung eigener Applikationen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 62: Temperaturüberwachung/-Anzeige
Beim Einschalten des Geräts oder nach HW-RESET (Kaltstart) ist der Watchdog im Ruhezustand. Im Ruhezustand wird keine Reaktion des WD ausgelöst. Allerdings bleibt ein anliegender Watchdog-Alarm nach dem Neustart erhalten und wird weiterhin über die LED angezeigt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 63: Lüfterüberwachung
Der Lüfterfehler bleibt gespeichert, bis die Ursache behoben ist. Die Fehlermeldung wird durch eine der folgenden Maßnahmen zurückgesetzt: ● Fehlermeldung über SIMATIC IPC DiagBase oder SIMATIC IPC DiagMonitor quittieren ● Kurzzeitige Trennung des Geräts von der Netzspannung ● Gerät herunterfahren ● Gerät neu starten SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 64: Batterieüberwachung
SIMATIC IPC Remote Manager Zur Nutzung der AMT-Funktionen steht für SIMATIC IPC die Software "SIMATIC IPC Remote Manager" zur Verfügung. Diese Software ist über das Siemens Online- Bestellsystem bestellbar. Genauere Informationen zum "SIMATIC IPC Remote Manager" entnehmen Sie bitte der zugehörigen Produktdokumentation: SIMATIC IPC Remote Manager (http://support.automation.siemens.com/WW/view/de/48707158)
Seite 65: Voraussetzung
● Ein Help-Desk-PC mit funktionierender und konfigurierter Ethernet-Verbindung für die volle AMT-Funktion Konfiguration des AMT-PC Sie konfigurieren AMT über das BIOS-Setup und der MEBx (Management Engine BIOS Extension). MEBx ist eine BIOS-Erweiterung zur Konfiguration von AMT (siehe die BIOS- Beschreibung im Kapitel "Technische Angaben"). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 66: Trusted Platform Modul (Tpm)
Daten nicht möglich. Sie verlieren dann den Zugriff auf das verschlüsselte Laufwerk. Eine Rücksetzung der Hardware im Falle eines Passwortverlustes wird durch die Gewährleistung nicht abgedeckt. Bitte bewahren Sie Passwörter sorgsam auf und schützen Sie diese vor einem Zugriff durch Unbefugte. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 67: Gerät Erweitern Und Parametrieren
Die maximal zulässige Verlustleistung der Erweiterungskarten beträgt in Summe 55 W. Aufteilung auf die Steckplätze, ohne die Summenleistung zu überschreiten: ● 25 W für Steckplatz 1 maximal ● Je 25 W für Steckplatz 2, 3 maximal ● 15 W für Steckplatz 4 maximal Zulässiger Maximalausbau SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 68 ● Je 25 W für Steckplatz 2, 3 maximal ● 15 W für Steckplatz 4 maximal Zulässiger Maximalausbau Hinweis Die im Wechselrahmen bestückten HDDs dürfen im Betrieb keinen Schwingbelastungen und nur eingeschränkt Schockbelastungen ausgesetzt sein (siehe Technische Daten). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 69: Temperaturbereich 0°C Bis 50°C
Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)". 1. Öffnen Sie die Fronttür mindestens 45°. Die in der Abbildung gekennzeichne- te Verriegelung gibt dann die Front- blende frei. 2. Nehmen Sie die Frontblende ab. Greifen Sie dazu in die Lüfterschlit- SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 70: Gerät Öffnen
• Ziehen Sie den Netzstecker, bevor Sie das Gerät öffnen. • Schließen Sie das Gerät nach jeder Reparatur. Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von der Siemens AG freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen.
Seite 71: Speichermodule Ausbauen Und Einbauen
Speicherausbau auf der Grundplatine und der reservierte Speicher der Erweiterungskarte sich nicht überlappen. Voraussetzung ● Das Gerät ist geöffnet. ● Bei Bedarf bauen Sie die Busplatine aus, um besser an die Speichermodule zu gelangen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 72: Vorgehensweise Speichermodul Einbauen
Verkanten zu vermeiden. Das Speichermodul rastet hörbar ein. Das Speichermodul ist korrekt ein- gesetzt, wenn über die gesamte Länge des Moduls gleichmäßig weniger als 1 mm der Goldkontakte zu sehen ist. 5. Schließen Sie das Gerät. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 73 Sie das Speichermodul aus dem Steckplatz. 3. Schließen Sie das Gerät. Anzeige des aktuellen Speicherausbaus Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts bekommen Sie automatisch die Verteilung von "Base- and Extended Memory" angezeigt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 74: Erweiterungskarten
3,3 V-Versorgungsspannung. Die in der Spezifikation festgelegten mechanischen Vorgaben dürfen nicht verletzt werden, da sonst Kontaktprobleme, Fehlfunktionen sowie Montageschwierigkeiten auftreten können. Die zulässigen Abmessungen der Kontur der Erweiterungskarten finden Sie im Kapitel Maßbild der Erweiterungskarten (Seite 139). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 75: Busrahmen Ausbauen Und Einbauen
Aufstellhilfe und ermöglichen das senkrechte Aufstellen. Sichern Sie ggf. den Busrahmen mit der Hand gegen Umfallen. Voraussetzung ● Das Gerät ist entsprechend Kapitel "Gerät öffnen (Seite 70)" geöffnet. Vorgehensweise Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 76: Erweiterungskarten Ausbauen Und Einbauen
● 1 Niederhalter aus dem Beipack Es dürfen nur rastbare Niederhalter des gleichen Typs verwendet werden. Rastbare Niederhalter sind unter der Bestellnummer A5E02719654 erhältlich. ● 1 Haltewinkel für niedrige Erweiterungskarten, im Beipack den Niederhaltern beigelegt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 77 4. Setzen Sie die Erweiterungskarte in Pfeilrichtung in den Steckplatz ein. Schieben Sie die Erweiterungskarte ohne zu verkanten und bis zum Anschlag in den Steckplatz. Sichern Sie die Erweiterungskarte an der gekennzeichneten Stelle mit der zugehörigen Schraube. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 78 Es darf kein Materialrest überste- hen. 9. Setzen Sie das vordere Slotblech wieder ein. Schwenken Sie die Oberseite des Busrahmens in die ursprüngliche Position zurück und sichern Sie die Oberseite des Busrahmens mit der gekennzeichneten Schraube. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 79: Weiteres Vorgehen
Hardware-RAID-Adapterkarte ausbauen und einbauen 6.5.4.1 Voraussetzung Für den Einbau der Hardware RAID-Adapterkarte benötigen Sie: ● Einen Schraubendreher T10 ① ● Die Hardware RAID-Adapterkarte mit Anschluss für die SAS-Datenleitung ② Anschluss für den Kondensatorblock des ZMM SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 80 Gerät erweitern und parametrieren 6.5 Erweiterungskarten ● Einen Kondensatorblock eines wartungsfreien Puffermoduls (ZMM) ① Kondensatorblock ② Verlängerung, für IPC847D ① ● Eine Adapterleitung für den Anschluss Festplattenlaufwerk an der RAID-Baugruppe ② Beachten Sie die Nummerierung der Anschlüsse SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 81: Vorgehensweise
Wenn Sie einen aufgeladenen Kondensatorblock ausbauen oder einbauen, dann können die Komponenten der RAID-Adapterkarte beschädigt werden, Datenverlust kann die Folge sein. Bauen Sie nur einen vollständig entladenen Kondensatorblock aus oder ein. Das Siemens- Originalersatzteil wird mit entladenem Kondensatorblock geliefert. Entladen Sie einen eingebauten Kondensatorblock wie folgt: 1.
Seite 82 RAID-Adapterkarte und Adapter- kabel wie folgt her: Stecken Sie die Adapterleitung an der gekennzeichneten Stelle an (Ansicht von unten). Achten Sie darauf, dass die Steckerver- riegelung hörbar einrastet. Gehen Sie beim Ausbau in umgekehrter Reihenfolge vor. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 83: Hardware Raid Adapterkarte Konfigurieren
EFI-Bootmedium vorhanden ist, müssen Sie nach der Tastenkombination <CTRL+A> innerhalb von 1 Sekunde die Taste <ENTER> drücken. Wenn Sie die Taste <ENTER> nicht rechtzeitig drücken, startet das System. 3. Stellen Sie die Parameter unter "Controller Configuration" wie folgt ein: SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 84: Laufwerke Und Speichermedien
Laufwerke und Speichermedien 6.6.1 Übersicht Sie können in das Gerät folgende Laufwerke und Speichermedien einbauen: ● Festplattenlaufwerk ● Solid State Drive ● DVD-Laufwerk Es gibt zwei Laufwerkshalter zum alternativen Einbau: ● Laufwerkshalter für Wechselrahmen ● Schwingungsgedämpfter Laufwerkshalter SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 85: Laufwerkshalter Für Wechselrahmen
Laufwerkshalter ausbauen und einbauen Voraussetzung ● Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 70)" ● Gilt bei schwingungsgedämpftem Laufwerkhalter: Der Busrahmen ist ausgebaut, siehe Kapitel "Busrahmen ausbauen und einbauen (Seite 75)". ● 1 Schraubendreher T10 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 86 4. Schieben Sie den Laufwerkshalter in Richtung Stromversorgung, bis er sich aus dem Frontrahmen löst und nehmen Sie den LW-Halter aus dem Gerät. Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge zum Ausbau vor. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 87: Laufwerkslüfter Ausbauen Und Einbauen
Bauen Sie nur einen Lüfter gleichen Typs ein. Informationen zu den Originalersatzteilen der SIMATIC PCs finden Sie im Internet unter After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) Bauen Sie den Laufwerkslüfter wie abgebildet ein. Der Laufwerkslüfter bläst Luft in das Gehäuse.
Seite 88 Adapterstecker entfernen Bei Bedarf entfernen Sie auch den Adapterstecker z. B. wenn Sie den Laufwerkshalter ausbauen. 1. Drücken Sie dazu auf die seitlichen ① Clips am Adapterstecker und nehmen Sie den Stecker nach unten ab. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 89: Einschub Aus Wechselrahmen Entnehmen Und Einsetzen
Stelle in Pfeilrichtung bis zu einem spürbaren Widerstand heraus. 4. Fassen Sie nun den Bügel rechts von der Einkerbung, an der Sie den Bügel herausgezogen haben, und ziehen Sie den Einschub vollständig aus dem Wechselrahmen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 90: Festplatte Aus Einschub Ausbauen Und Einbauen
Entfernen Sie die gekennzeich- neten Schrauben. Einbau Gehen Sie in umgekehrter Reihenfolge vor. Verwenden Sie beim Einbau nur die Originalschrauben. Positionieren Sie zunächst alle Schrauben und ziehen sie erst fest, wenn alle Schrauben im Gewinde sind. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 91: Laufwerk Aus Laufwerkshalter Ausbauen Und Einbauen
Schrauben auf beiden Seiten des Laufwerkhalters. 4. Ziehen Sie den Wechselrahmen in Pfeilrichtung aus dem Laufwerkshal- ter. Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge zum Ausbau vor. Verwenden Sie beim Einbau nur die Originalschrauben. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 92: Defekte Festplatte Im Raid-System Wechseln
Festplatte defekt ist und die SIMATIC-Überwachungssoftware installiert ist, leuchten die LEDs der Betriebsanzeige einzeln oder gleichzeitig. Interne Festplatte oder Festplatte im Wechselrahmen Betriebsanzeige RAID-BIOS RAID-Software Datenkabel- Laufwerk Anschluss HDD0 Alarm Port 0 Device Port 0 HDD1 Alarm Port 1 Device Port 1 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 93: Ssd Ausbauen Und Einbauen
Entfernen Sie die gekennzeich- neten Schrauben. Einbau Gehen Sie in umgekehrter Reihenfolge zum Ausbau vor. Verwenden Sie beim Einbau nur die Originalschrauben. Positionieren Sie zunächst alle Schrauben und ziehen sie erst fest, wenn alle Schrauben im Gewinde sind. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 94: Ssd Mit Montageblech Aus Laufwerkshalter Ausbauen Und Einbauen
3. Entfernen Sie die gekennzeichneten Schrauben. 4. Nehmen Sie das Montageblech vom SSD ab. 5. Ziehen Sie den Stecker vom SSD Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge zum Ausbau vor. Verwenden Sie beim Einbau nur die Originalschrauben. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 95: Gerät Warten Und Instand Setzen
Die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation sind zu beachten. Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 96: Wartung
● Eine Filtermatte Es dürfen nur Filtermatten gleichen Typs verwendet werden. Informationen zu den Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: After Sales Information System SIMATIC IPC (http://www.siemens.de/asis). Bestellnummer: A5E02396171; 10 Stück je Verpackung SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 97: Onboard Raid-System Verwalten
Die Tastenkombination <CTRL+I> ist nur im Modus "Legacy" wirksam. Wenn im BIOS- Setup, Menü "Boot" der Parameter "Boot Type" auf "UEFI Boot Type" eingestellt ist, wird die RAID-Hardware im BIOS-Auswahlmenü über die Schaltfläche "Device Management" konfiguriert. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 98: Beispiel Für Ein Raid1-System In Der Bootphase Des Systems
1. Starten Sie die RAID-Software über "Start > Programme > Intel Rapid Storage Technology". 2. Wählen Sie "Manage" > "Advanced", um Details des RAID-Systems anzuzeigen. 3. Wählen Sie "Help" > "System Report" > "Save", um einen Report mit den Details zum RAID-System zu erstellen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 99: Status Des Raid-Systems Überprüfen
Festplatten durch eine neue Festplatte ersetzt werden. Die RAID-Software zeigt Folgendes an: ● Eine defekte Festplatte ● Details der funktionierenden Festplatte: Die funktionierende Festplatte wird vom BIOS mit Portnummer bzw. von der RAID- Software mit Device-Port-Nr. angezeigt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 100: Besonderheit: Festplatte Im Raid-System Im Ausgeschalteten Zustand Tauschen
Neue Festplatte in das RAID-System einbinden Im Lieferzustand ist das RAID-System so konfiguriert, dass im Fehlerfall eine neue Festplatte manuell eingebunden werden muss. Um die Festplatte automatisch einzubinden, aktivieren Sie in der RAID-Software im Menü "Voreinstellungen" "Automatischer Neuaufbau". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 101: Automatisches Einbinden Einer Festplatte
Hinweise zur Erzeugung der Ersatzlaufwerke finden Sie in der Controller-Dokumentation. Ablauf Die folgende Abbildung zeigt ein Beispiel für den automatischen Rebuild-Vorgang. Während des Rebuild-Vorgangs wird weiterhin eine defekte Festplatte angezeigt. Die Anzeige erlischt, wenn der Rebuild-Vorgang abgeschlossen ist. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 102: Vorgehensweise Festplatte Manuell Einbinden
Sie können die funktionsfähige Festplatte bei laufendem System einbauen. Die neue Festplatte ist dann einem SATA-Port zugeordnet und wird in das RAID-System eingebunden. Während des Rebuild-Vorgangs wird weiterhin eine defekte Festplatte angezeigt. Die Anzeige erlischt, wenn der Rebuild-Vorgang abgeschlossen ist. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 103: Hardware Raid-System Verwalten
Website werden durch die verstärkte Sicherheitskonfiguration für Internet Explorer geblockt. https://127.0.0.1" Eine Schritt für Schritt Anleitung zur Installation des Zertifikats und zur Einrichtung der Trusted Sites finden Sie im Internet unter folgender Adresse: Details: Anleitung für Aufruf des Adaptec maxView Storage Managers (http://support.automation.siemens.com/WW/view/de/102295361) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 104: Hardware Ausbauen Und Einbauen
Lüfterhalter aus dem Gehäuse. 2. Drücken Sie zum Entriegeln auf die Clips der Lüfterstecker und ziehen Sie die Stecker nach vorn von der Buchse ab. 3. Lösen Sie alle Spreizniete und nehmen Sie die Gerätelüfter vom Lüfterhalter ab. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 105: Weiteres Vorgehen
• Die Lithiumbatterie darf nur durch eine identische oder durch ein vom Hersteller empfohlenen Typen ersetzt werden. Informationen zu den Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 106 Verwenden Sie keine leitfähigen Materialien als Werkzeug zum Austauschen der Batterie. Hinweis Je nach BIOS-Einstellung können nach einem Batteriewechsel die Konfigurationsdaten des Geräts gelöscht sein. Bei der BIOS-Einstellung "Profile: User" bleiben die Konfigurationsdaten des Geräts erhalten, lediglich Datum und Uhrzeit müssen erneut eingestellt werden. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 107 ● Schließen Sie alle Leitungen an. ● Schließen Sie das Gerät entsprechend Kapitel "Gerät öffnen (Seite 70)". ● Stellen Sie das BIOS-Setup ein. Je nach BIOS-Setup-Einstellung können nach einem Batteriewechsel die Konfigurationsdaten des Geräts gelöscht sein. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 108: Ac-Stromversorgung Tauschen
Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)". Ausbau 1. Entfernen Sie die Kabelbinder, welche die Leitungen im Gehäuse fixieren. 2. Entfernen Sie die gekennzeichne- ten Schrauben. 3. Schieben Sie das Netzteil Richtung Laufwerkshalter und heben Sie es aus dem Gerät. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 109: Siehe Auch
Schraube. 2. Ziehen Sie das defekte Modul am klappbaren Griff aus dem Rahmen. 3. Bauen Sie das neue Modul ein und befestigen Sie es mit der Schraube. 4. Schließen Sie die Stromversorgungs- leitungen wieder an. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 110: Redundante Stromversorgung Komplett Tauschen
● Der Busrahmen ist ausgebaut, siehe Kapitel "Busrahmen ausbauen und einbauen (Seite 75)". ● 1 Ersatzteil "Redundante Stromversorgung" ● 1 Schraubendreher T10 ● 1 Kreuzschlitzschraubendreher ● 2 Kabelbinder Vorgehensweise Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 111 Sie die re- dundante Stromversorgung mit ihrem Gehäuse aus dem Gerät. Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge vor. Sichern Sie die Leitungen durch die im Gerät vorhandenen Kabelclips sowie durch neue Kabelbinder. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 112: Piggyback Und Busplatine Ausbauen Und Einbauen
2. Lösen Sie auf der anderen Seite der Mittelschiene des Busrahmens den Winkelstecker des Piggyback von der Busplatine, wie in folgender Abbildung dargestellt. 3. Führen Sie den Winkelstecker des Piggyback durch die Mittelschiene des Busrahmens und entnehmen Sie das Piggyback, wie in folgender Abbildung dargestellt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 113: Bedienpanel Ausbauen
● Das Gerät ist geöffnet, siehe Kapitel "Gerät öffnen (Seite 70)". ● Der Busrahmen ist ausgebaut, siehe Kapitel "Busrahmen ausbauen und einbauen (Seite 75)". ● 1 Bedienpanel ● 1 Kreuzschlitzschraubendreher Vorgehensweise Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 114 3. Entfernen Sie den USB-Stecker. 4. Entfernen Sie die gekennzeichne- ten Schrauben und entnehmen Sie das Bedienpanel. 5. Lösen Sie das weiße Flachband- ② kabel am Steckverbinder , indem ① Sie die Verriegelung nach links schieben. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 115: Prozessorkühler Ausbauen Und Einbauen
● Der Busrahmen ist ausgebaut, siehe Kapitel "Busrahmen ausbauen und einbauen (Seite 75)". ● 1 Prozessorkühler Informationen zu den Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) ● 1 Schraubendreher T10 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 116 Schrauben am Kühlkörper über Kreuz nach und nach an. Vermeiden Sie un- gleichmässiges Anziehen, das zu einer Verspannung des Kühlkörpers führen kann. Weiteres Vorgehen 1. Bauen Sie den Busrahmen ein. 2. Schließen Sie das Gerät. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 117: Grundplatine Ausbauen
(Seite 115)". ● 1 Grundplatine Informationen zu Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: After Sales Information System SIMATIC IPC (http://www.siemens.de/asis). Als Ersatzteil wird die Grundplatine mit aufgelötetem Prozessor – jedoch ohne Prozessorkühler, Speichermodule und Busplatine geliefert.
Seite 118 5. Heben die Grundplatine vorsichtig aus dem Gehäuse. Einbau Gehen Sie beim Einbau in umgekehrter Reihenfolge zum Ausbau vor. Weiteres Vorgehen 1. Bauen Sie den Busrahmen ein. 2. Schließen Sie das Gerät. Siehe auch Hinweise zum Anschließen (Seite 38) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 119: Prozessor Wechseln
Wenn der Prozessortyp geändert wird, dann muss anschließend ein BIOS-Update durchgeführt werden, damit der passende Microcode geladen wird. Informationen zu Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter: – After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) – Ansprechpartner (http://www.siemens.de/automation/partner) Vorgehensweise Beachten Sie die EGB-Richtlinien.
Seite 120 Halterahmen nicht korrekt gehalten. Fehlfunktionen können die Folge sein. Wenden Sie deshalb keine zu große Kraft auf und klappen Sie im Störfall den Hebel zurück. Beseitigen Sie die Ursache für die Störung. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 121: Software Installieren
● Von der Restore-DVD Die Restore-DVD ist im Lieferumfang enthalten, wenn Sie ein Gerät mit Betriebssystem bestellt haben. Die DVD enthält eine Image-Datei mit folgender Software: – Betriebssystem mit installierten Hardware-Treibern – Überwachungssoftware, z. B. DiagBase. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 122: Update Des Betriebssystems
8. Öffnen Sie den Ordner der Treiberdaten. Klicken Sie dazu auf den Link neben "Treiberpfad" bzw. "Driverpath". 9. Starten Sie in dem Ordner das Setup-Programm. Hinweis Bei einer Windows-Neuinstallation muss der Treiber für den Chipsatz zuerst installiert werden. Danach können die Treiber aller anderen Geräte installiert werden. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 123: Windows Installieren
3. Starten Sie das Gerät neu. 4. Drücken Sie beim Anlauf des Geräts die Taste <Esc> und halten Sie diese gedrückt. Nach Abschluss der Initialisierung wird das BIOS-Auswahlmenü angezeigt. 5. Betätigen Sie die Schaltfläche "Boot Manager". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 124 Partitionen einrichten und dem Betriebssystem unbekannte Datenträger-Controller einbinden Sie können beim Installationsvorgang Partitionen einrichten und Datenträger-Controller einbinden, die dem Betriebssystem unbekannt sind. Wählen Sie dazu beim Installationsprogramm "Install Windows" bei der Abfrage des Installationstyps "Custom (advanced)" aus. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 125 Installation benötigt werden. Beachten Sie hierzu die Informationen im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller". Drive options Anzeigen von weiteren Funktionen, mit denen Sie die Datenträger einrichten (advanced) können, siehe Abbildung "Windows Installationsfenster "Drive options (advan- ced)"". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 126 Treiber des Datenträger-Controllers einbinden. Binden Sie diesen Treiber vor der Partitionierung des Datenträgers und der Installation des Betriebssystems ein. Weitere Hinweise zum Einbinden der Datenträger-Controller finden Sie im Abschnitt "Hinweise für Systeme mit RAID- oder AHCI-Controller". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 127 1. Schließen Sie den USB-Stick mit dem Controller-Treiber an das Gerät an. 2. Starten Sie das Installationsprogramm "Install Windows", wie oben beschrieben. 3. Wählen Sie im Windows-Installationsfenster "Load Drivers" aus. 4. Wählen Sie den entsprechenden Treiber auf dem USB-Stick aus. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 128: Sprachauswahl Über Das Multilanguage User Interface (Mui) Einrichten
1. Wählen Sie: "Start > Control Panel > Clock, Language, and Region > Region" 2. Im Register "Administrative" können Sie die gewünschten Änderungen vornehmen. Wenn Sie auf die entsprechende Schaltfläche klicken, werden die Einstellungen kopiert. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 129: Lieferzustand Wiederherstellen
Sie dies wenn möglich durch. ● Ist eine Sicherung nicht möglich, dann nehmen Sie Kontakt mit dem Customer Support auf. Sie erhalten dort entsprechende Hinweise für die Freischaltung der entsprechenden Software. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 130 Windows 7 und Windows Server 2008 R2 booten im Auslieferungszustand im Modus "Legacy". 7. Folgen Sie den Anweisungen auf dem Bildschirm. Hinweis Alle vorhandenen Daten, Programme, Benutzereinstellungen und Autorisierungen bzw. License Keys auf den Laufwerken werden dabei gelöscht. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 131: Onboard Raid-Controller Software Installieren
Partitionen (Images). Der SIMATIC IPC Image & Partition Creator unterstützt das Brennen von DVD-Medien und ist per Konfigurator oder über das Siemens Online-Bestellsystem Industry Mall (https://mall.industry.siemens.com) bestellbar. Genauere Informationen zum SIMATIC IPC Image & Partition Creator entnehmen Sie bitte der zugehörigen Produktdokumentation.
Seite 132 Gerät warten und instand setzen 7.6 Software installieren SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 133: Technische Angaben
This device complies with Part 15 of the FCC Rules. Operation is subject to the Operations following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 134: Australia/New Zealand
Das Gerät erfüllt die in den folgenden Abschnitten aufgeführten Richtlinien. EG-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: Zertifikate Rack PC (http://support.automation.siemens.com/WW/view/de/10805674/134200). Elektromagnetische Verträglichkeit Dieses Produkt erfüllt die Anforderungen der EG-Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 135: Egb-Richtlinie
Betriebszeit bemerkbar. Die Folgen sind unkalkulierbar, von unvorhersehbaren Funktionsstörungen bis hin zum Totalausfall der Maschine oder Anlage. Vermeiden Sie direkte Berührung von Bauteilen. Achten Sie auf gute Erdung von Mensch, Arbeitsplatz und Verpackung. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 136: Aufladung
Wenn keine Erdung vorhanden ist, erfolgt kein Potenzialausgleich. Elektrostatische Aufladung wird nicht abgeleitet und die Schädigung der EGB ist möglich. Schützen Sie sich gegen Entladung statischer Elektrizität. Achten Sie beim Umgang mit EGB auf Erdung von Person und Arbeitsplatz! SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 137: Schutz Gegen Entladung Statischer Elektrizität
Leiterbahnen berühren. Auf diese Weise erreicht und schädigt die Energie der Entladungen empfindliche Bauteile nicht. – Entladen Sie Ihren Körper elektrostatisch, bevor Sie an einer Baugruppe messen. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 138: Maßbilder
Technische Angaben 8.3 Maßbilder Maßbilder 8.3.1 Maßbild des Geräts SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 139: Maßbild Der Teleskopschienen
Das folgende Maßbild zeigt die Hauptabmessungen der PCI- und der PCI-Express- Erweiterungskarte ohne Slotwinkel und Retainer. PCIe 106,7 mm 111,2 mm Hinweis Für den korrekten Sitz von langen Erweiterungskarten in den dafür vorgesehenen Führungsschienen ist die Montage eines Retainers erforderlich. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 140: Technische Daten
Filterklasse G2 EN 779, Partikel > 0,5 mm werden zu 99 % zurückgehalten Sicherheit Schutzklasse Schutzklasse I gemäß IEC 61140 Sicherheitsbestimmungen IEC 60950-1 • EN 60950-1 • UL 60950-1 • CSA C22.2 No 60950-1-07 • SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 141: Elektromagnetische Verträglichkeit (Emv)
Max. 20 °C/h, keine Betauung Luftdruck in Betrieb 1080 hPa …795 hPa, entspricht einer Höhe von –1000 … 2000 m Lagerung / 1080 hPa …660 hPa, Transport entspricht einer Höhe von –1000 … 3500 m SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 142: Mechanische Umgebungsbedingungen
PCI-Steckplätze Maximale Bandbreite der Gen 2, 5 GT/s (500 MB/s) Bandbreite pro Lane PCIe -Steckplätze Gen 3, 8 GT/s (985MB/s) Bandbreite pro Lane Die Summenbandbreite ergibt sich aus der Anzahl der verfügbaren Lanes pro Steckplatz. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 143 • Maximale Auflösung: • – DisplayPort 2560 × 1600 bei 60 Hz, 32-Bit-Farbtiefe – DVI 1920 × 1200 bei 60 Hz, 32 Bit Farben – VGA 2048 × 1536 bei 60 Hz, 32 Bit Farben SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 144 - Line out / Kopfhörer Potentialtrennung innerhalb des Sicherheitskleinspannungs-Stromkreises (SELV) AMT und teaming sind an der Ethernetschnittstelle nicht gleichzeitig möglich. Die LAN-Schnittstellen sind für die eindeutige Zuordnung am Gehäuse nummeriert. Die Numme- rierung durch das Betriebssystem kann davon abweichen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 145 Die LAN-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse nummeriert. Die Num- merierung durch das Betriebssystem kann davon abweichen. Schnittstellen sind optional lieferbar. Siehe Kapitel "Betriebsanzeigen" Hinweis Hardware RAID-Adapterkarte Die Hardware RAID-Adapterkarte darf nur in Slot 1 eingebaut werden. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 146: Strom- Und Leistungsbedarf
Leistungsaufnahme (AC-SV, U=230V) Basisgerät 0,6 A 130 W Festplattenlaufwerk 1 × 3,5" 0,06 A 13,6 W Festplattenlaufwerke 2 × 3,5" 0,12 A 27,2 W SSD 2,5"-Laufwerk 0,02 A 3,3 W DVD-Brenner-Laufwerk 0,05 A 12,7 W SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 147: Stromversorgung (Ac)
PFC eine sinusförmige Ausgangsspannung im Normal- und Pufferbetrieb liefern. Die Eigenschaften von USVs werden in den Normen EN 50091-3 bzw. IEC 62040-3 beschrieben und klassifiziert. Geräte mit sinusförmiger Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 148: Stromversorgung Ac, Redundant
Ausgangsspannung im Normal- und Batteriebetrieb sind mit der Klassifizierung "VFI-SS-.." oder "VI-SS-.." gekennzeichnet. 8.4.5 Technische Daten der Teleskopschienen Traglast pro Paar Mindestens 14 kg Auszugslänge für Vollauszug Mindestens 470 mm Schienendicke Maximal 9,7 mm Befestigungsschrauben M5 x 6 mm SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 149: Hardwarebeschreibung
Aufbau und Funktion der Grundplatine Die Grundplatine enthält als wesentliche Komponenten Prozessor und Chipsatz, drei Steckplätze für Speichermodule, interne und externe Schnittstellen, Flash-BIOS sowie die Pufferbatterie. ① ③ Steckplätze für Speichermodule Steckplatz für Busplatine ② ④ Prozessor Pufferbatterie SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 150: Technische Merkmale Der Grundplatine
Chipset Single-Chipset Intel 8er-Chipsatz DH82C226 Express (Plat- • ® form Controller Hub) BIOS Update via Software Insyde modifiziert von Siemens • Intel Core™ i ® VT und Multimedia-Support • Turboboost und AMT, abhängig von CPU • On Board Cache mit 3M/4M-CPU abhängig •...
Seite 151 Connection (WGI217LM) Potenzialtrennung innerhalb des Sicherheitskleinspannungs-Stromkreises (SELV) Optionale Produktausprägung Abhängig vom CPU-Typ Abhängig von der gewählten Geräteausstattung Ein Floppydisk-Laufwerk kann per Konfigurator nicht bestellt werden AMT und Teaming sind an der Ethernetschnittstelle nicht gleichzeitig möglich SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 152: Lage Der Schnittstellen Auf Der Grundplatine
5 COM 1, COM 2 SATA 0 Gerätelüfter 6 USB 2.0/LAN 1 SCSI-LED USB 3.0 Speichermodule 7 USB 3.0/LAN 2 SATA 4 USB 3.0/USB 2.0 COM 1, COM 2 8 PROFINET SATA 2 BIOS 9 PROFIBUS/MPI SATA 3 Stromversorgungslüfter SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 153: Externe Schnittstellen
Port 0, 1, 2 RJ45 Ethernet 1 und 2 extern X4, X2 RJ45 DVI-D extern 24-polige DVI-D-Buchse extern 20-poliger DisplayPort-Anschluss extern 20-poliger DisplayPort-Anschluss Mikrofon extern 6-polige 3,5 mm Klinkenbuchse (unten) Line out extern 6-polige 3,5 mm Klinkenbuchse (oben) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 154 RxD (D2) Empfangsdaten Eingang TxD (D1) Sendedaten Ausgang DTR (S1) Endgerät bereit Ausgang GND (E2) Betriebserde (Bezugspotential) – DSR (M1) Betriebsbereitschaft Eingang RTS (S2) Sendeteil einschalten Ausgang CTS (M2) Sendebereitschaft Eingang RI (M3) ankommender Ruf Eingang SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 155 Datenleitung 7 Ausgang (TTL-Pegel) /ACK Datenquittierung Eingang (4,7 kΩ pull up) BUSY nicht übernahmebereit Eingang (4,7 kΩ pull up) PE (PAPER END) Papierende Eingang (4,7 kΩ pull up) SELECT Geräteauswahl Eingang (4,7 kΩ pull up) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 156: Parallele Schnittstelle Lpt1
18…25 Masse – PS/2-Mausschnittstelle, X25 7 bis 12 Pin-Nr. Kurzbezeichnung Bedeutung Eingang Ausgang Datenleitung Maus Ein-/Ausgang – nicht belegt – Masse – P5VFK + 5 V (abgesichert) Ausgang Taktleitung Maus Ein-/Ausgang – nicht belegt – SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 157 + 5 V (abgesichert) Ausgang – Data Datenleitung Eingang / Ausgang + Data Datenleitung Eingang / Ausgang Masse – Die Stecker sind vom Typ A. Die Schnittstellen sind als high current USB 2.0 (500 mA) ausgelegt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 158 90 mA betra- gen. – nicht belegt – LTG_A Signalleitung A der MPI-Baugruppe Ein-/Ausgang RTS_PG RTS-Ausgangssignal der MPI-Baugruppe. Das Ausgang Signal ist ’1’ wenn das PG sendet. Schirm auf Steckergehäuse Optionale Produktausprägung SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 159: Ethernet Lan-Anschluss
Bi-direktionale Daten D- Eingang / Ausgang Schirm – LED 1 Aus: 10 Mbit/s – Leuchtet grün: 100 Mbit/s Leuchtet orange: 1000 Mbit/s LED 2 Leuchtet: Verbindung besteht – (z. B. zu einem Hub) Blinkt: Aktivität SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 160 – Masse – Masse – + 5 V + 5 V (abgesichert) Ausgang Masse – – nicht belegt – DDC_DAT DDC Datenleitung Ein-/Ausgang EXT_H Horizontal-Synchron Signal Ausgang EXT_V Vertikal-Synchron Signal Ausgang DDC_CLK DDC Taktleitung Ein-/Ausgang SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 161 +5 V Ausgang Masse – MONDET Hotplug-Detect Eingang TX0N TDMS-Daten 0- Ausgang TX0P TDMS Daten 0+ Ausgang Masse – nicht belegt – nicht belegt – Masse – TXCP TDMS-Takt + Ausgang TXCN TDMS-Takt - Ausgang SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 162 Schalterkontakt für Geräteerkennung Eingang links Linker Kanal Eingang Logikmasse Ausgang Line-Out-Schnittstelle, Kopfhörer, X60 oben Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang Logikmasse Ausgang links Linker Kanal Ausgang Analogmasse Ausgang sense Schalterkontakt für Geräteerkennung Eingang rechts Rechter Kanal Ausgang SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 163 Ausgang ML_Lane3+ DP-Daten 3+ Ausgang Masse ML_Lane3- DP-Daten 3- Ausgang CONFIG1 CAD Cable Adaptor Detect Eingang CONFIG2 Masse (PullDown) AUX_CH+ Hilfskanal+ Bidirektional Masse AUX_CH- Hilfskanal- Bidirektional Hot Plug Detect Eingang Masse DP_PWR +3.3V (abgesichert) Ausgang SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 164: Interne Schnittstellen
Anschluss für COM2 auf Slotblech (siehe externe Schnittstellen) Intern Anschluss für LPT auf Slotblech (siehe externe Schnittstellen) Belegung des SCSI-Aktivitätssteckers, X595 Typ JST B2B-PH-SM3-TB Pin-Nr. Kurzbezeichnung Bedeutung Eingang / Ausgang SCSI HD_N 0 V-Pegel bedeutet SCSI- Eingang Schnittstelle ist aktiv SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 165: Belegung Des Internen Usb 2.0-Schnittstellensteckers
SSRX+ Datenleitung USB3 Eingang Masse SSTX- Datenleitung USB3 Ausgang SSTX+ Datenleitung USB3 Ausgang Masse – -Data Datenleitung USB2 Eingang / Ausgang +Data Datenleitung USB2 Eingang / Ausgang Reserviert + 5 V (abgesichert) oder Masse Konfigurierbar SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 166: Belegung Der Stromversorgung Lüfterüberwachungsschnittstelle, X514
Eingang PS_Status Status der Redundaten PS Eingang Reserved Reserviert für Lüfterfehler der Re- Eingang dundanten PS Quittung_Status Quittieren des akustischen Alarm- Ausgang signal der redundanten SV (Signal ist offen beim Einschalten der Bau- gruppe) Masse SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 167: Belegung Der Lüfterschnittstelle
Pin-Nr Signal P12V P12V P12V P12V P12V P12V SMB_CLK2 n.c. SMB_DATA2 n.c. n.c. P3V3 n.c. n.c. P3V3 AUX_3V P3V3 WAKE2 PCIE_RESET_L n.c. PCIE0_ECLK PCIEX16_TX_P(15) PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) PCIEX16_RX_N(14) PCIEX16_TX_P(13) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 168 PCIEX16_TX_P(11) n.c. PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) PCIEX16_TX_N(10) PCIEX16_RX_P(10) PCIEX16_RX_N(10) PCIEX16_TX_P(9) PCIEX16_TX_N(9) PCIEX16_RX_P(9) PCIEX16_RX_N(9) PCIEX16_TX_P(8) PCIEX16_TX_N(8) PCIEX16_RX_P(8) MCH_CFG_20 PCIEX16_RX_N(8) PCIEX16_TX_P(7) n.c. PCIEX16_TX_N(7) PCIEX16_RX_P(7) PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) PCIEX16_RX_P(4) PCIEX16_RX_N(4) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 169: Belegung Der Pci-Pcie-Schnittstelle (Pcie X16-Buchse), X10
Belegung der PCI-PCIe-Schnittstelle (PCIe X16-Buchse), X10 Signal Pin-Nr. Pin-Nr Signal N12V AUX_5V P12V P12V P12V P12V PCI_INT_N(7) PCI_INT_N(6) PCI_INT_N(5) PCI_INT_N(8) PCI_REQ_N(4) PCI_REQ_N(3) PCI_GNT_N(4) PCI_GNT_N(3) PCI0_PCLK AUX_3V PLT_RST_N_BUFF PCI1_PCLK PCI_GNT_N(1) PCI_REQ_N(1) PCI_GNT_N(2) PCI_REQ_N(2) PCI_AD(31) PCI_AD(30) PCI_AD(29) P3V3 PCI_AD(28) PCI_AD(27) PCI_AD(26) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 170 PERR SMB_CLK1 P3V3 SMB_DAT1 SERR P3V3 PCI_CBE_N(1) PCI_AD(15) PCI_AD(14) P3V3 PCI_AD(13) PCI_AD(12) PCI_AD(11) PCI_AD(10) PCI_AD(9) PCI_AD(8) PCI_CBE_N(0) PCI_AD(7) P3V3 P3V3 PCI_AD(6) PCI_AD(5) PCI_AD(4) PCI_AD(3) PCI_AD(2) PCI_AD(1) PCI_AD(0) PCIE_1X4X AUX_5V WAKE1 PLT_RST_N_PCIE4X PS_ON PS_PWRGD n.c. n.c. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 171: Busplatine
Busplatinen in Ihrem Gerät eingebaut. Beachten Sie beim Stecken von PCI/PCIe-Karten die Steckplatzspezifikation. PCIe- Steckplätze der dritten Generation (Gen. 3) sind bei gleicher Anzahl Lanes nahezu doppelt so leistungsfähig wie Steckplätze der zweiten Generation (Gen. 2). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 172 Zugehörige Bezeichnung an der Gerätefront: Slot 3 ③ Steckplatz PCIe x4 Gen. 3, Piggyback Zugehörige Bezeichnung an der Gerätefront: Slot 4 ④ Steckplatz PCIe x8 Gen. 3, Piggyback Zugehörige Bezeichnung an der Gerätefront: Slot 1 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 173: Pci-Hardware-Interrupts
Nur bei der Busplatine 2 × PCI mit Piggyback 2 x PCIe kann am PCI-Slot 2 und PCI-Slot 3 ein exklusiver Interrupt genutzt werden. Weitere exklusive Interrupts zur Nutzung an den Slots stehen nicht zur Verfügung. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 174: Zuweisen Des Exklusiven Interrupts Im Bios-Setup (Nur Pic-Mode)
PCI-Slot 1 PCI-Slot 2 PCI Express Slot 1, 3 Voraussetzung: Die Baugruppen in den PCI-Slots benötigen jeweils nur einen Interrupt Voraussetzung: VGA und PCIexpress benötigen keinen Interrupt Voraussetzung: VGA benötigt keinen Interrupt und Ethernet1 ist disabled SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 175 Technische Angaben 8.5 Hardwarebeschreibung Interruptzuordnung Busplatine 4 x PCIe SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 176 Technische Angaben 8.5 Hardwarebeschreibung Interruptzuordnung Busplatine 2 x PCIe SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 177 Technische Angaben 8.5 Hardwarebeschreibung Interruptzuordnung Busplatine 2 x PCI / 2 x PCIe SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 178: Systemressourcen
0030 0031 Programmierbarer Interruptcontroller 0032 0033 <unbenutzt> 0034 0035 Programmierbarer Interruptcontroller 0036 0037 <unbenutzt> 0038 0039 Programmierbarer Interruptcontroller 003A 003B <unbenutzt> 003C 003D Programmierbarer Interruptcontroller 003E 003F <unbenutzt> 0040 0043 System Timer 0044 004D <unbenutzt> SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 179 <unbenutzt> 00B8 00B9 Programmierbarer Interruptcontroller 00BA 00BB <unbenutzt> 00BC 00BD Programmierbarer Interruptcontroller 00BE 00BF <unbenutzt> 00C0 00DF DMA-Controller 00E0 00EF <unbenutzt> 00F0 00F0 Numerischer Daten Prozessor 00F1 0277 <unbenutzt> 0278 027F <reserviert> Reserviert für LPT1 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 180 Ressourcen Grundbaugruppe 04D0 04D1 Programmierbarer Interruptcontrol- 0680 069F Ressourcen Grundbaugruppe 0800 087F Ressourcen Grundbaugruppe 164E 164F Ressourcen Grundbaugruppe 1800 18FE Ressourcen Grundbaugruppe 1854 1857 Ressourcen Grundbaugruppe Überlappend 2004 2007 Ressourcen Grundbaugruppe FFFF FFFF Ressourcen Grundbaugruppe SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 181: Belegung Der Interrupts
Technische Angaben 8.5 Hardwarebeschreibung Belegung der Interrupts Abhängig vom Betriebssystem werden den Funktionen unterschiedliche Interrupts zugewiesen. Es wird zwischen PIC- und APIC-Modus unterschieden. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 182 Systemspeicher bei 4 GB Spei- Abhängig vom Spei- cherausbau cherausbau E000 0000 FFEF FFFF 511 MB PCIe Configuration Space FFF0 0000 FFFF FFFF 1 MB Firmware HUB 32 GB Hauptspeicherausbau Alternative Speicherbelegung abhängig von den BIOS-Setup-Einstellungen SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 183: Anzeige- Und Bedienpanel
Das Gerät wird zurückgesetzt, wenn die Pins 1 und 2 (z.B. per Taster) kurzgeschlossen werden. Es verbleibt in diesem Zustand bis der Kurzschluss aufgehoben wird. Hinweis Für detaillierte Informationen zu den Schnittstellenbelegungen wenden Sie sich bitte an den Customer Support oder das Reparaturcenter. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 184: Kommunikationsprozessor Cp 1616 Onboard
Typische Kommunikationspartner CP 1616 onboard als IO-Controller Die folgende Darstellung zeigt eine typische Anwendung: CP 1616 onboard als PROFINET IO-Controller auf der IO-Controller-Ebene. Im PC läuft das IO-Base-Controller-Anwenderprogramm, das auf die Funktionen der IO-Base-Anwenderprogrammierschnittstelle zugreift. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 185 In den IO-Device-PCs läuft ein IO-Base-Device-Anwenderprogramm, das auf die Funktionen der IO-Base-Anwenderprogrammierschnittstelle zugreift. Der Datenverkehr wird über den Kommunikationsprozessor CP 1616 onboard zu einem PC als PROFINET IO-Controller oder einem Automatisierungssystem S7-400 mit CP 443-1 über Industrial Ethernet abgewickelt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 186: Firmware-Lader
Firmware hinsichtlich Kompatibilität zum Gerät vornehmen. Beachten Sie hierzu die Informationen, die Sie mit der Lieferung der Ladedatei, zum Beispiel in der Liesmich-Datei, erhalten. Diese Informationen werden auch nach dem Einlesen der FWL-Datei in den Firmware-Lader angezeigt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 187: Firmware Laden
Vergewissern Sie sich, dass die von Ihnen verwendete Ladedatei als Update für den auf Ihrer Baugruppe befindlichen Ausgabestand der Firmware vorgesehen ist. Setzen Sie sich im Zweifelsfall mit Ihrem Siemens Fachberater in Verbindung. Hinweis Beachten Sie, dass der Abbruch des Ladevorganges zu einem inkonsistenten Zustand der Baugruppe führen kann.
Seite 188: Weiterführende Arbeiten In Step 7/Ncm Pc
Ihr PC ist nun bereit, die SIMATIC NET Kommunikations-Software muss aber noch projektiert werden. Das weitere Vorgehen ist im Handbuch "PC-Stationen in Betrieb nehmen" beschrieben (im Windows-PC, der auch STEP 7/NCM PC enthält: Start > Simatic > Dokumentation > Deutsch > PC-Stationen in Betrieb nehmen). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 189: Bios-Beschreibung
Ihrer Bestellung sind einzelne BIOS-Untermenüs oder Setup-Parameter nicht vorhanden. Die Oberfläche Ihres BIOS-Setup kann von den Abbildungen in diesem Dokument abweichen. Sie finden die ausführliche BIOS-Beschreibung im Internet auf den Support-Seiten unter der Beitrags-ID 92189185 (http://support.automation.siemens.com/WW/view/de/92189185). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 190: Bios-Auswahlmenü Öffnen
Boot From File Boot Maintenance Manager: Boot Options: Bootreihenfolge einstellen • Driver Options: Treiber einrichten • Console Options: angeschlossenes Eingabegerät einrichten • Boot from File: aus einer ".EFI"-Datei starten • Reset System: Werkseinstellungen wiederherstellen • SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 191: Aufbau
Menüs sind immer gleich aufgebaut. Menüaufbau Die folgende Abbildung zeigt ein Beispiel für das Main-Menü. Gerätespezifische Information ist unscharf dargestellt. ① ④ Kopfzeile Hilfebereich ② ⑤ Menüzeile Tastenbelegung ③ Einstellungen, Untermenüs und geräte- spezifische Information SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 192 Systeminformationen anzeigen z. B. BIOS-Version, Prozessor und Speicher Advanced Hardware konfigurieren über verschiedene Untermenüs Security Sicherheitsfunktionen z. B. Passwort festlegen Power CPU-Einstellungen und Einschaltfunktionen festlegen. Boot Bootoptionen z. B. Bootreihenfolge bestimmen Exit Speichern und Beenden (siehe Exit-Menü) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 193: Exit-Menü
Voraussetzung: Die Parameter sind zuvor mit "Save Custom Defaults" gespeichert worden. Save Custom Defaults Die aktuell eingestellten Setup-Parameter werden als benutzerspezifi- sches Profil gespeichert (siehe auch "Load Custom Defaults"). Discard Changes Alle Änderungen werden verworfen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 194: Bios-Update
5. Folgen Sie den Anweisungen auf dem Bildschirm. Reboots Nach einem BIOS-Update können mehrere Reboots erfolgen. Diese Reboots sind von der Management Engine (ME) initiiert. Die Reboots werden von der ME benötigt um sich auf die Änderungen des BIOS-Updates einzustellen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 195: Bios-Setup-Einstellungen
Onboard Ethernet 1 (LAN 1, X1 P1) Enabled Onboard Ethernet 2 (LAN 2, X2 P1) Enabled Abhängig von bestellter Gerätekonfiguration Nur sichtbar, wenn der zugehörige Parameter "Internal COM #" aktiviert ist. Nur sichtbar, wenn "Internal LPT 1" aktiviert ist. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 196 USB Port 6 (USB2 P6, front ) Enabled USB Port 8 (USB2 P8, internal) Enabled USB Port 9 (USB2 P9, internal) Enabled USB Port 10 (USB2 P10, internal) Enabled USB Port 11 (USB2 P11, internal) Enabled SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 197 No Operation TPM Force Clear Disabled Set Supervisor Password Set User Password Power-on Password Disabled User Access Level Full Option ROM keyboard Enabled Abhängig von bestellter Gerätekonfiguration sichtbar Nur sichtbar, wenn "Supervisor Password" gesetzt ist. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 198: Technische Angaben
Standardeinstellungen Eigene Einstellungen Boot Type Dual Boot Type Quick Boot Enabled Quiet Boot Enabled Network Stack Disabled PXE Boot capability Disabled Add Boot Options Auto USB Boot Enabled EFI Device First Enabled Boot Delay Time SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 199: Alarm-, Fehler- Und Systemmeldungen
Funktionseinheiten. In dieser Phase des Hochlaufs ist die Grafik bereits initialisiert und eventuelle Fehlermeldungen werden am Bildschirm ausgegeben. Nachfolgend sind die Fehlermeldungen beschrieben, die das System-BIOS ausgibt. Fehlermeldungen, die vom Betriebssystem oder von Programmen ausgegeben werden, finden Sie in den Handbüchern zu diesen Programmen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 200: Fehlermeldungen Am Bildschirm
Uhrenbaustein-Fehler. Wenden Sie sich an Ihren technischen power Kundendienst. Bildschirm bleibt Dunkel - Cursor Im ODD-Laufwerk ist ein Datenträger eingelegt. In diesem Fall blinkt links oben kann es mehrere Minuten dauern, bis der BIOS Hochlauf fortge- setzt wird. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 201: Bios-Post-Codes
Initialisierung der South Servicefall Initial bridge PEI_PCIE_TRAINING PCIE Training Trainingsphase der PCIE Servicefall Geräte PEI_TPM_INIT TPM initial TPM-Initialisierung Servicefall PEI_SMBUS_INIT SMBUS Early Initial Initialisierung des SM Bus Servicefall PEI_PROGRAM_CLOCK_GEN Clock Generator Initial Initialisierung des Clok Servicefall Generators SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 202 BIOS Image in's RAM Servicefall to RAM kopieren PEI_FINDING_DXE_CORE Loading DXE core DXE (Driver Execution Servicefall Environment) Programm laden PEI_GO_TO_DXE_CORE Enter DXE core DXE Programm starten Servicefall DXE_TCGDXE TPM initial in DXE TPM-Initialisierung in Servicefall DXE-Phase SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 203 SMBUS-Treiber Initialisie- Servicefall rung DXE_SMART_TIMER_INIT 8259 Initial SMART-Timer Innitialisie- Servicefall rung DXE_PCRTC_INIT RTC Initial RTC-Initialisierung Servicefall DXE_SATA_INIT SATA Controller early Vorabinitialisierung des Servicefall initial SATA Controllers DXE_SMM_CONTROLER_INIT Setup SMM Control SSM Control Dienst Servicefall service, DXE_SMMControler_I SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 204 BDS_PCI_ENUMERATION_START PCI enumeration PCI Bus enumerieren Servicefall BDS_BEFORE_PCIIO_INSTALL PCI resource assign PCI Resourcen zuweisen Versuchswei- complete se Abschalten der Hard- ware-Kompo- neneten im SETUP bzw. Entfernen von installierten Erweite- rungskarten auf der Bus- platine. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 205 Enter Setup Menu Aufruf in's SETUP Servicefall BDS_ENTER_BOOT_MANAGER Enter Boot manager Aufruf Boot Manager Servicefall BDS_BOOT_DEVICE_SELECT Try to boot system to Booten des OS Servicefall BDS_EFI64_SHADOW_ALL_LEGACY_R Shadow Misc Option Kopieren der Legacy Servicefall Option ROMs in's RAM SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 206 Boot Configuration" der Parameter "POST Errors" z. B. auf "Halt on all errors" eingestellt sein. Sondercodes Es wird nur folgende BIOS-Postmeldung als Beepcode ausgegeben: ● kein RAM: 3 lange Beeps gefolgt von 2 kurzen Beeps, alles in Summe dreimal wiederholt. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 207: Active Management Technology (Amt)
Sie AMT im BIOS-Setup. Danach muss die Intel® Management Engine (Intel® ME) für AMT aktiviert und eingestellt werden. In der Management Engine nehmen Sie weitere Einstellungen vor: ● Konfigurieren des Netzwerks für den Zugriff über AMT ● Anlegen eines Passworts SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 208: Übersicht Amt
Hinweis Der Unterstrich _ und das Leerzeichen sind gültige Passwort-Zeichen, erhöhen jedoch nicht die Passwort-Komplexität. 11. Aktivieren Sie "Intel(R) AMT Configuration > Manageability Feature Selection". 12. Aktivieren Sie "Intel(R) AMT Configuration > Activate Network Access". SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 209: Erweiterte Einstellungen
3. Nach dem Neustart erscheint die Benutzerfrage, ob alle Einstellungen in der Management Engine tatsächlich verworfen werden sollen: 4. Bestätigen Sie mit "Y". Dazu drücken Sie auf einer deutschen Tastatur die Taste <Z>. Das Gerät bootet weiter mit den Werkseinstellungen der Management Engine. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 210: Netzwerkadresse Ermitteln
Die folgende Tabelle zeigt den Zusammenhang der Gehäusebeschriftung der Erweiterungssteckplätze der IPC und der Bezeichnung, die bei der Zuweisung von Schnittstellen zu Software im TIA Portal verwendet wird. Gehäusebeschriftung TIA Portal X100 X101 X102 X103 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 211: Technische Unterstützung
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (http://www.siemens.de/automation/csi_de_WW) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC IPC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa-db/de/Seiten/default.aspx) ●...
Seite 212: A.2 Problemlösung
Maßnahmen weiterhin nicht am Bildschirm erscheint, verständigen Sie ihren technischen Kundendienst. Uhrzeit und/oder Datum des 1. Um das BIOS-Setup aufzurufen, drücken Sie PC stimmen nicht beim Bootvorgang <ESC>. 2. Stellen Sie Uhrzeit bzw. Datum im Setup-Menü ein. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 213 5. Klicken Sie im darauf folgenden Dialog "Install Windows" auf "Repair your computer" oder drü- cken Sie die Taste <R>. Der Dialog "System Recovery Options" erscheint. Das System wird nach Fehlern durchsucht. 6. Klicken Sie anschließend auf "Repair and restart" SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 214: Fehleranzeigen An Der Front
PN Ι MPI/DP leuchtet rot An der CPU 1616 onboard Schnittstelle Siehe Kapitel "Betriebsanzeigen" liegt eine Störung vor Alle Front LEDs leuchten Fehler im frühen BIOS-POST Wenden Sie sich in diesem Fall an Ihren tech- anhaltend nischen Kundendienst. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 215: A.3 Problemlösung Betriebsanzeigen
Mögliche Abhilfe Gerät fällt trotz Redundan- Ein Modul ist nicht eingeschaltet Beide Module einschalten • • ter Stromversorgung bei Beide Module hängen an dem Module an getrennte AC-Stromkreise anschlie- • • Netzausfall aus gleichen AC-Stromkreis ßen SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 216: Raid-System Und Gerätehochlauf
Im BIOS-Setup-Menü "Boot" die Bootpriorität von Boot • • der Bootpriorität im device ändern BIOS-Setup nicht an erster Stelle Der Boot-Datenträger ist UEFI-Boot im BIOS-Setup aktivieren • • mit GPT eingerichtet und UEFI-Boot ist im BIOS-Setup deaktiviert SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 217 Adaptec Storage Manager Zertifikatsfehler Adresse in der Verknüpfung zur Adaptec Storage Mana- Software lässt sich nicht starten ger-Software auf "localhost" ändern. Voraussetzung: das Zertifikat ist in den Zertifikat-Store "Trusted Root Certifica- tion Authorities" abgelegt und nicht abgelaufen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 218: Hinweise Zum Einsatz Von Fremdbaugruppen
Sie dann den Rechner neu. Tritt der Fehler Signalfrequenzen oder Signal- • nicht mehr auf, war die verwendete Fremdbaugruppe Ursa- pegel werden nicht eingehalten che der Störung. Ersetzen Sie diese durch eine Siemens- Abweichende Belegung der • Baugruppe oder stimmen Sie sich mit dem Lieferanten der Stecker Fremdbaugruppe ab.
Seite 219: Abkürzungen
Communications Port Bezeichnung für die serielle Schnittstelle Communication Processor Kommunikationsrechner Central Processing Unit Zentraleinheit Cathode Ray Tube Canadian Standards Association Kanadische Organisation für Tests und Zertifizierungen nach eigenen oder binationalen (mit UL / USA) Normen SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 220 File Allocation Table 32bit Dateizuordnungstabelle 32bit FBWF File Based Write Filter Floppy Disk 3,5"-Diskettenlaufwerk FQDN Fully qualified domain name Vollständiger Name einer Domain Front Side Bus Ground Gerätemasse Globally Unique Identifier Partition Table Hard Disk Festplatte SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 221 Speicherzellen, in denen prinzipiell mehr als ein Bit pro Zelle gespeichert werden MLFB Maschinenlesbare Fabrikate-Bezeichnung Micro Memory Card Speicher im Format 32 x 24,5 mm Mehrpunktfähige Programmiergeräte- Schnittstelle Manageability Presence Server Proxy für AMT MS-DOS Microsoft Disc Operating System SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 222 Bidirektionales Bussystem, das für bis zu 32 Teilnehmer konzipiert ist. Real Time Clock Echtzeituhr Reliable Transfer Service Sendeteil einschalten Receive Data Datenübertragungssignal Serial attached SCSI SATA Serial Advanced Technology Attachment SCSI Small Computer System Interface SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 223 Technology von Intel mit der eine virtuelle abgeschlossene Umgebung zur Verfügung gestellt werden kann. VT-D Virtualization Technology for Directed I/O Erlaubt die unmittelbare Zuordnung eines Geräts (z.B. Netz- werkkarte) an ein virtuelles Gerät. Windows 2000 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 224 Wake on Local Area Network World Wide Web Execute Disable Capability Hardwareimplementierung EXtended Graphics Array Grafik-Standard bei einer maximalen Auflösung von 1.024 x 768 Bildpunkten. Zero Maintenance Cache Protection Module Wartungsfreie Puffereinheit zum Speichern von Cache- Inhalten SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 225: Glossar
Version als auch die Vorgängerversion auf der Festplatte. Baud Maßeinheit für die Schrittgeschwindigkeit bei Signalübertragungen. Sie gibt die Anzahl der übertragenen Signalzustände pro Sekunde an. Treten nur zwei Zustände auf, entspricht ein Baud einer Übertragungsrate von 1 Bit/s. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 226 IDE-Festplatten-Controllern betrieben werden. Es gibt zwei Bauformen: CF-I (42,6 x 36,4 x 3,3 mm) und CF-II (42,8 x 36,4 x 5 mm). COM-Schnittstelle Die COM-Schnittstelle ist eine serielle V.24-Schnittstelle. Die Schnittstelle ist für asynchrone Datenübertragung geeignet. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 227: Emv-Richtlinie
Komponenten des Computers (z.B. Bildschirm, Festplatte und CPU) individuell zu regeln, indem ihre Aktivität abhängig von der aktuellen Auslastung des Systems oder der Komponente eingeschränkt wird. Besonders wichtig ist die Energieverwaltung bei tragbaren Computern. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 228: Formatierung
PC/PG wie Speicherausbau, Laufwerkstypen, Monitor, Netzwerkadresse usw. Die Daten sind in einer Konfigurationsdatei gespeichert und dienen dem Betriebssystem dazu, die entsprechenden Gerätetreiber zu laden bzw. Geräteparametrierungen vorzunehmen. Bei Änderungen in der Grundausstattung kann der Anwender mit einem Einstellprogramm (SETUP) die Einstellungen ändern. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 229: Hyper Threading
Bedarf wiederherzustellen. Intel Active Management Technology Diese Technologie bietet die Diagnose, Verwaltung und Fernsteuerung von PCs . Sie ist nur wirksam, wenn es von allen betroffenen Systemkomponenten, wie Prozessor, Betriebssystem und Applikationssoftware unterstützt wird. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 230: Konfigurationssoftware
Unterstützung von USB-Geräten (z.B. Maus, Tastatur) an den USB-Schnittstellen ohne Treiber. License Key License Key ist der elektronische Lizenzstempel einer Lizenz. Für Software die lizenzrechtlich geschützt ist, wird von der Siemens AG ein License Key vergeben. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 231 10,5 mm dicke Karte vom Typ III. Auf Karten des Typ II lassen sich Geräte wie Modem, Fax und Netzwerkkarten realisieren. Auf Karten vom Typ III bringt man Geräte mit größerem Platzbedarf unter, z.B. drahtlose Kommunikationseinrichtungen oder rotierende Speichermedien (z.B. Festplatten). SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 232 Speicherchips des Arbeitsspeichers oder die Grafikkarte auf eventuelle Fehler untersucht. Werden während dieses Prüfvorgangs Fehler festgestellt, so meldet sich der Computer durch akustische Signale und zeigt die jeweilige Fehlerursache auf dem Bildschirm an. PROFIBUS/MPI Process Field Bus (Standard-Bussystem für Prozessanwendungen) SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 233 Wiederherstellen über Netzlaufwerke erlaubt. ROM-Speicher Read Only Memory. Der ROM-Speicher ist ein Nur-Lese-Speicher, bei dem jede Speicherzelle einzeln adressierbar ist. Die gespeicherten Programme oder Daten sind fest programmiert und bleiben auch bei Spannungsausfall erhalten. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 234 Ein Programm, mit dem Informationen über die Gerätekonfiguration (das ist der Ausbaustand der Hardware des PC/PG) festgelegt werden. Die Gerätekonfiguration des PC/PG ist voreingestellt. Änderungen müssen dann vorgenommen werden, wenn eine Speichererweiterung, neue Baugruppen oder Laufwerke aktiviert werden sollen. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 235: Turbo Mode
Anwenderprogramme und bei Bedarf höher getaktet werden. Er wird nur von Core i5 und Core i7-Prozessoren unterstützt. V.24-Schnittstelle Die V.24-Schnittstelle ist eine genormte Schnittstelle zur Datenübertragung. An V.24- Schnittstellen können Drucker, Modems und andere Hardware-Bausteine angeschlossen werden. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 236: Warmstart
Zusammenhang mit mobilen Computern in Büro- oder Fabrikumgebungen zum Einsatz. Zero Maintenance Cache Protection Module ist eine Funktionseinheit des SAS-Raid- Controllers, welche die Daten im Cache des Controllers bei einem Spannungsausfall speichert. Diese Funktionseinheit ist wartungsfrei. SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 237: Index
Ausbau, 113 BEEP-Codes, 201 Befestigungsbohrungen, 37 Belegung Datenaustausch, 44 externe Schnittstellen, 153 Datenträger-Controller I/O-Adressen, 178 dem Betriebssystem bekannt machen, 124 Memory-Adressen, 182 DiagBase-Software, 61 Benutzerkontensteuerung, 59 DiagMonitor, 15 Bestell-Nr., 34 Temperaturüberwachung, 62 Betauung, 34 DiagMonitor-Software, 61 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 238 Hardware RAID-Controller, 143 FAN, 20 Hardware-Reset, 60 FCC, 133 Hauptspeicher, 142 Fehlermeldungen Hinweis, 36 BIOS Beep-Codes, 201 Einbauhinweise, 36 Hochlauf, 200 Hochlauf Fertigungs-Nummer, 34 Fehlermeldungen, 199 Festplatte in Wechselrahmen einbauen, 90 zweite Festplatte, (2-Festplattensystem) Festplattenlaufwerk, 143 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 239 Menü Exit, 193 Microsoft Windows Product Key, 34 Mikrofon-Schnittstellen, 162 RAID, 216 Mouse, 151 RAID System MUI, 128 Verwaltungsfunktionen, 55, 58 Multi-Monitoring, 48 RAID1-System, 56 Betriebsanzeigen der Festplatten, 92 Defekte Festplatte wechseln, 93 Einbauorte für Festplatten, 92 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 240 PROFIBUS, 44, 144, 151 Systempartition, 130 PROFIBUS/MPI, 12, 45, 158 Systemressourcen, 178 PROFINET, 44 Belegung der I/O-Adressen, 178 PS/2, 12 PS/2-Maus, 156 PS/2-Tastatur, 157 Seriell, 144 Tastatur, 12 USB, 12, 144, 151, 157 USB 3.0, 163 VGA, 12 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 241 überprüfen, 33 Verpackungsinhalt, 33 überprüfen, 33 Versorgungsspannung, 41, 140 VGA-Schnittstelle, 12 Virenschutzsoftware, 59 Watchdog, 13, 20, 62 Überwachungsfunktion, 62 Überwachungszeiten, 63 Wechselfestplatte, 53 Werkzeuge, 96 Windows installieren, 123 Partitionen, 127 Windows Wartungscenter, 59 Winkelprofile, 37 SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
Seite 242 Index SIMATIC IPC647D Betriebsanleitung, 01/2015, A5E32996305-AB...
