1.3 Konfiguration des Moduls DC541-CM

Die Konfiguration des Interrupt- und Zählmoduls DC541 erfolgt in der Steuerungskonfiguration des
Control Builders PS501. Die Steuerungskonfiguration der AC500 ist im Kapitel "Systemtechnik CPUs" /
"Steuerungskonfiguration" ausführlich beschrieben.
Nachfolgend wird die Vorgehensweise zur Konfiguration des DC541 bei Einsatz in einer AC500-CPU
(PM581) beschrieben.

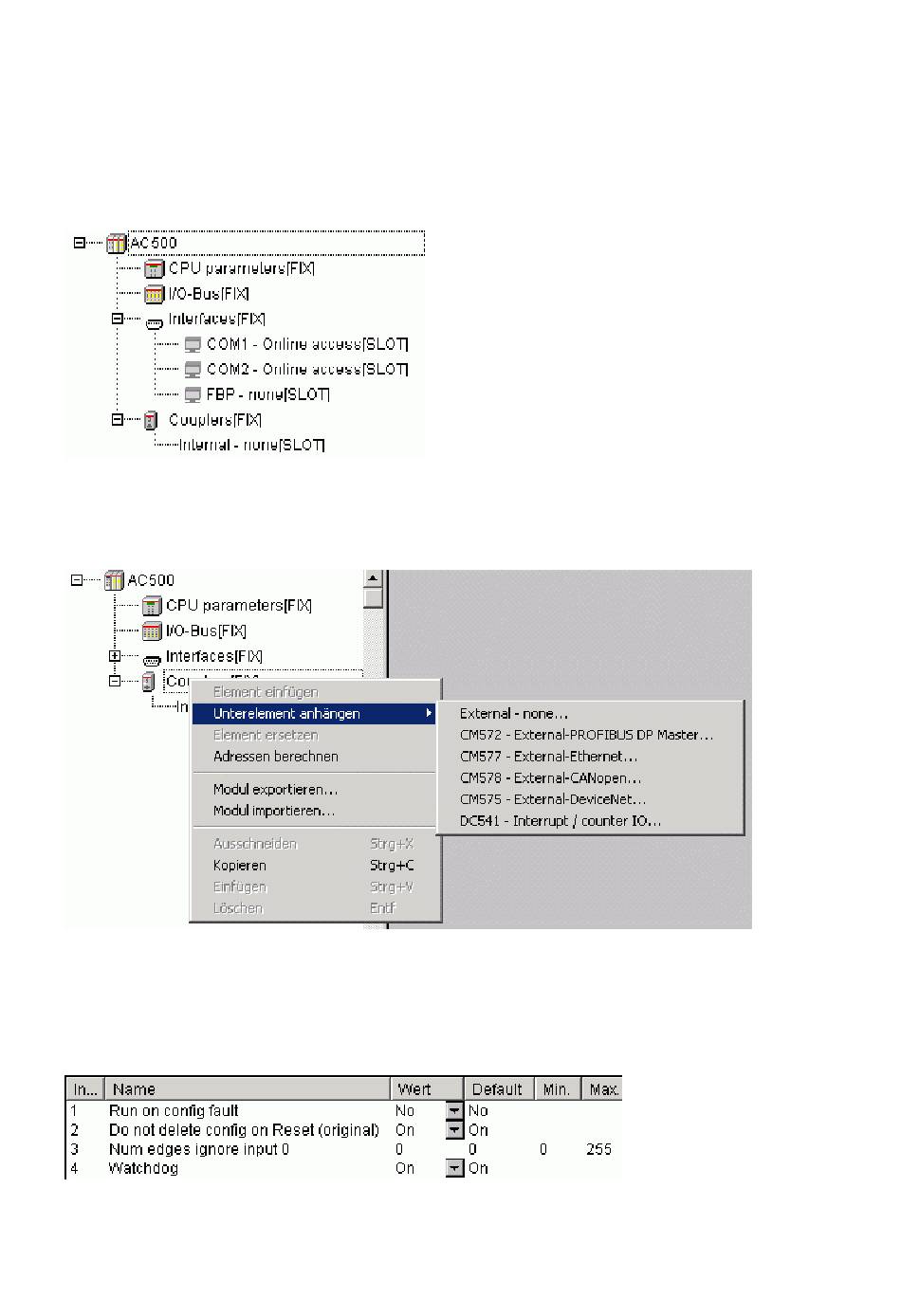

Nach dem Anlegen eines Projektes für das Zielsystem PM581 sieht die Steuerungskonfiguration wie
folgt aus:
Entsprechend dem Hardwareaufbau ist das Gerät DC541 auf dem entsprechenden Kopplersteckplatz
einzutragen. Wenn der Cursor auf "Couplers[FIX]" steht, erscheint beim Rechte-Maus-Klick das
Kontextmenü zum Anhängen eines Kopplers. Bei Auswahl "Unterelement anhängen" erscheinen alle zur
Verfügung stehenden Geräte für die Kopplersteckplätze.
Steckt das DC541 auf Steckplatz 1, d. h. direkt links neben der CPU, so ist jetzt das "DC541 - Interrupt /
counter IO" zu wählen. Steckt das DC541 z. B. auf Steckplatz 2 und Steckplatz 1 ist leer oder mit einem
anderen Koppler gewählt, so ist zuerst ein "External - none" für leer bzw. der gesteckte Koppler
einzutragen. Im Beispiel steckt der Koppler auf Steckplatz 1.
Nach dem Eintragen des Gerätes, können die Modulparameter des Gerätes eingestellt werden:
